Vỏ adapter đa năng cho Raspberry Pi5 (cập nhật cho Pi4B)

Multifunctional Adapter Case for Raspberry Pi5 (& Pi4B Updated)(& Pi4B Updated)

**** UPDATE 09OCT25 ****
Theo yêu cầu, mình đã thêm file "Multi Pi4B Case v46" phù hợp với bố trí cổng Ethernet và USB trên Pi4B.
*******************************

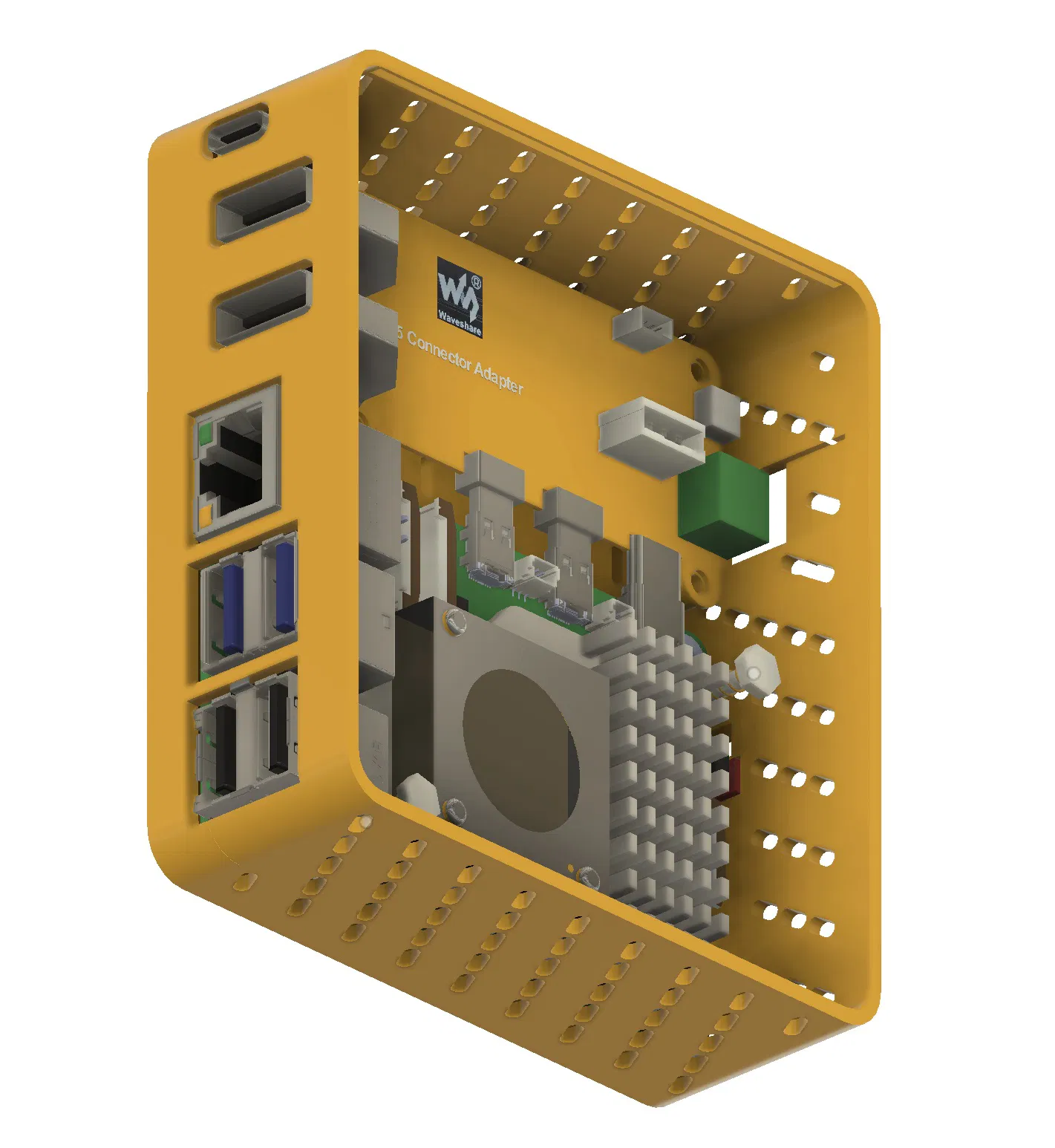

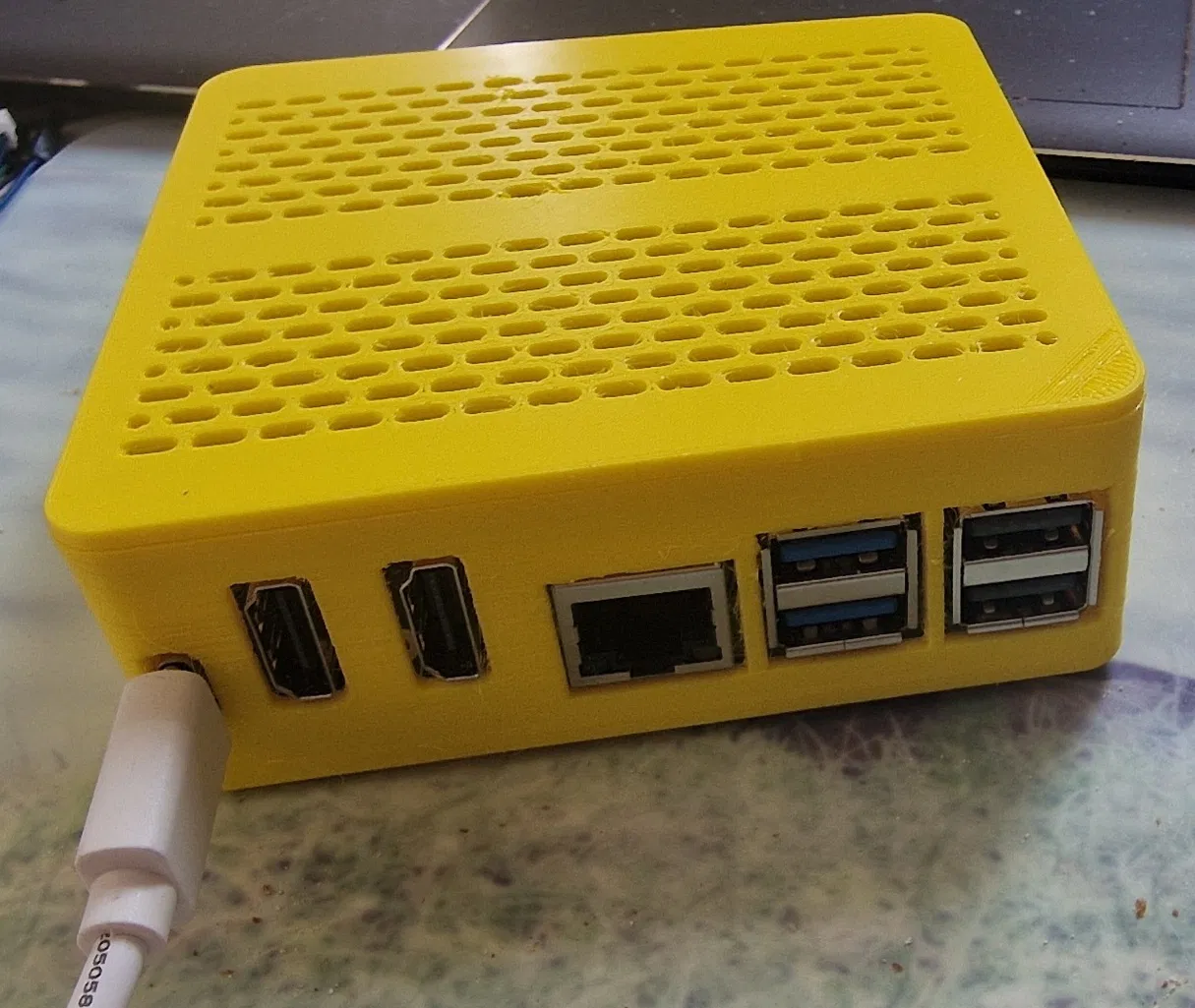

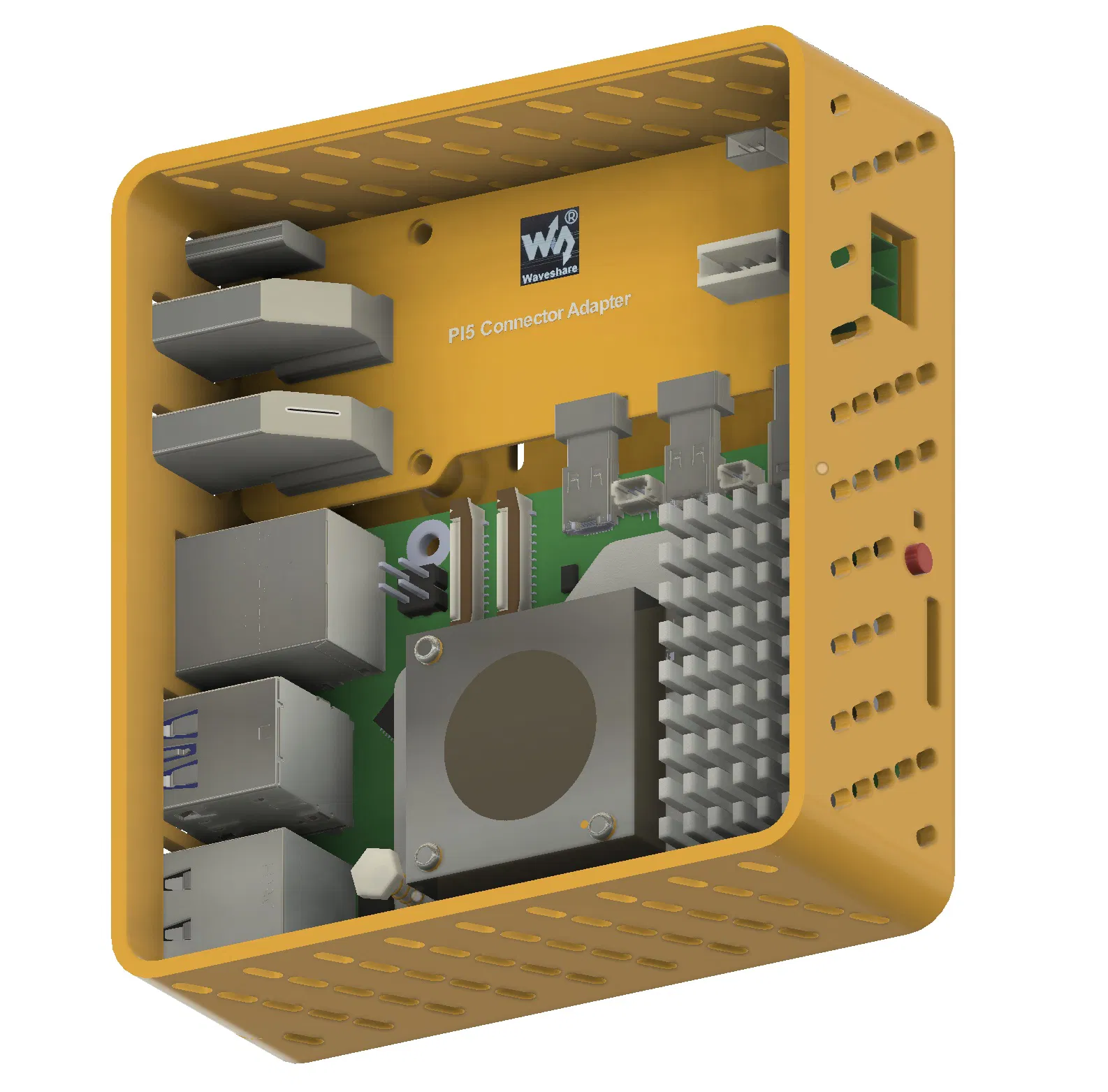

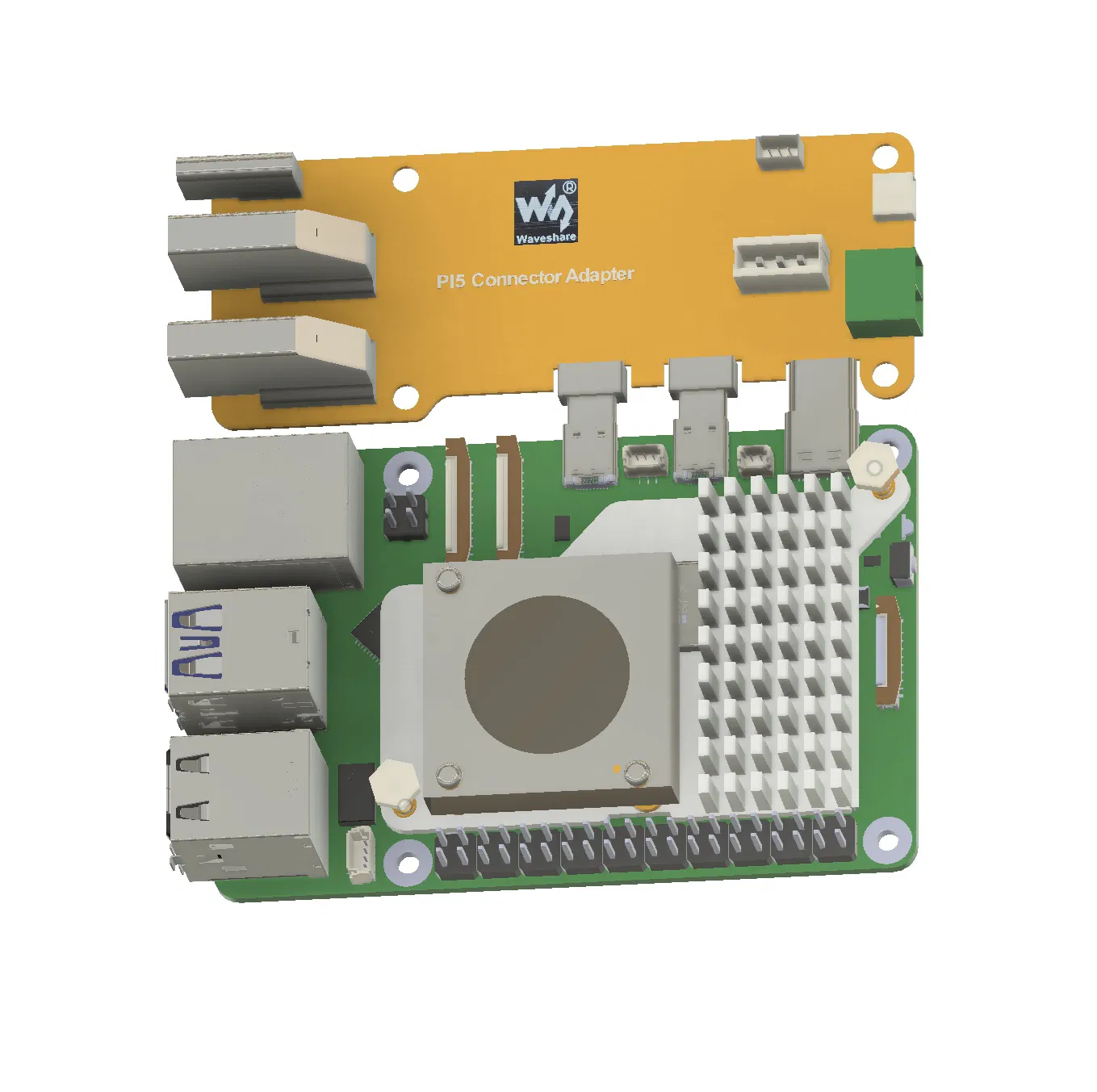

Vỏ này được thiết kế để chứa connector adapter của Waveshare, cắm trực tiếp vào Pi5. Board này cung cấp 2x cổng HDMI full size, USB-C, 2x cổng nguồn (một cổng có breakout) và 2x cổng UART.

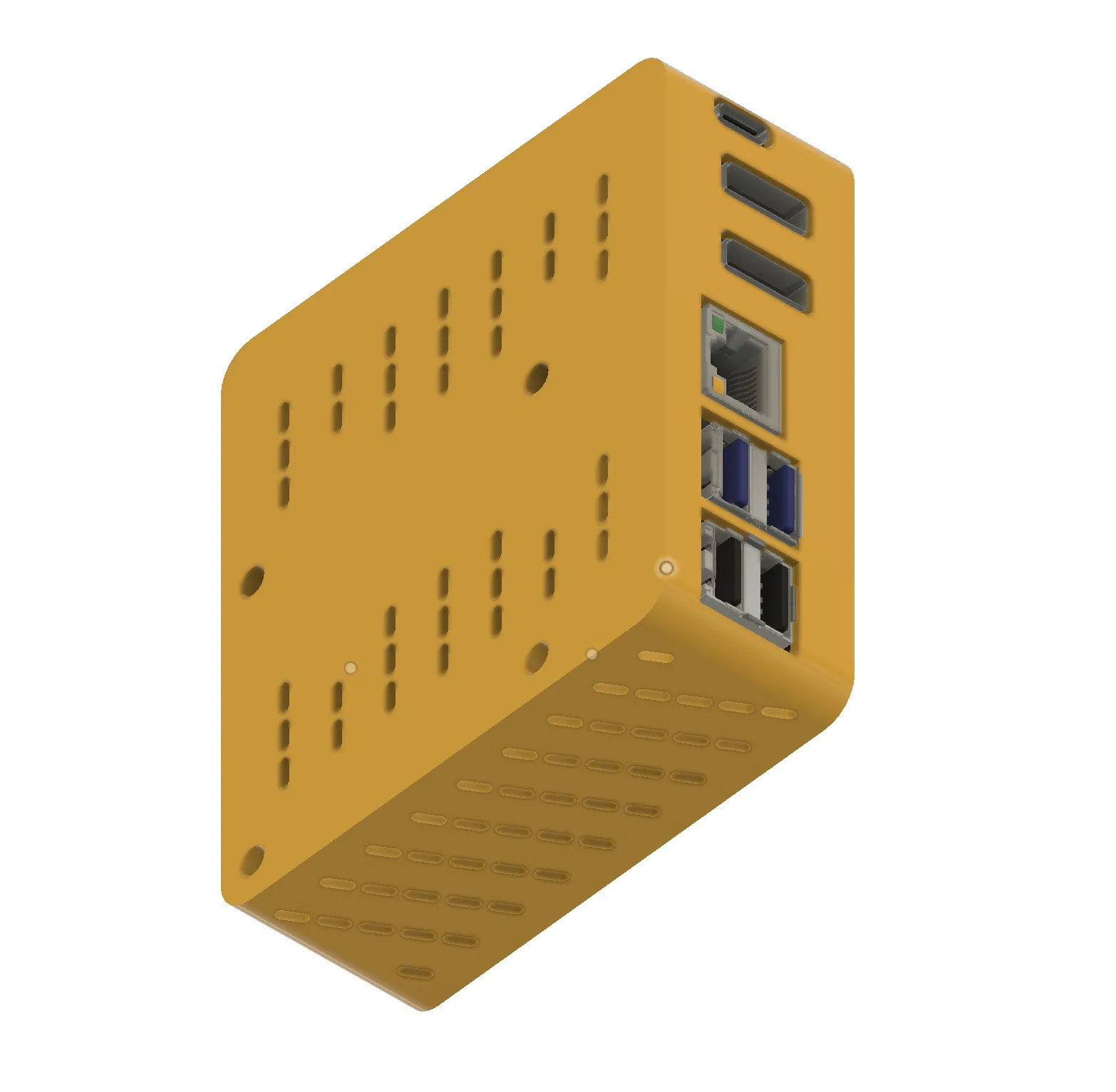

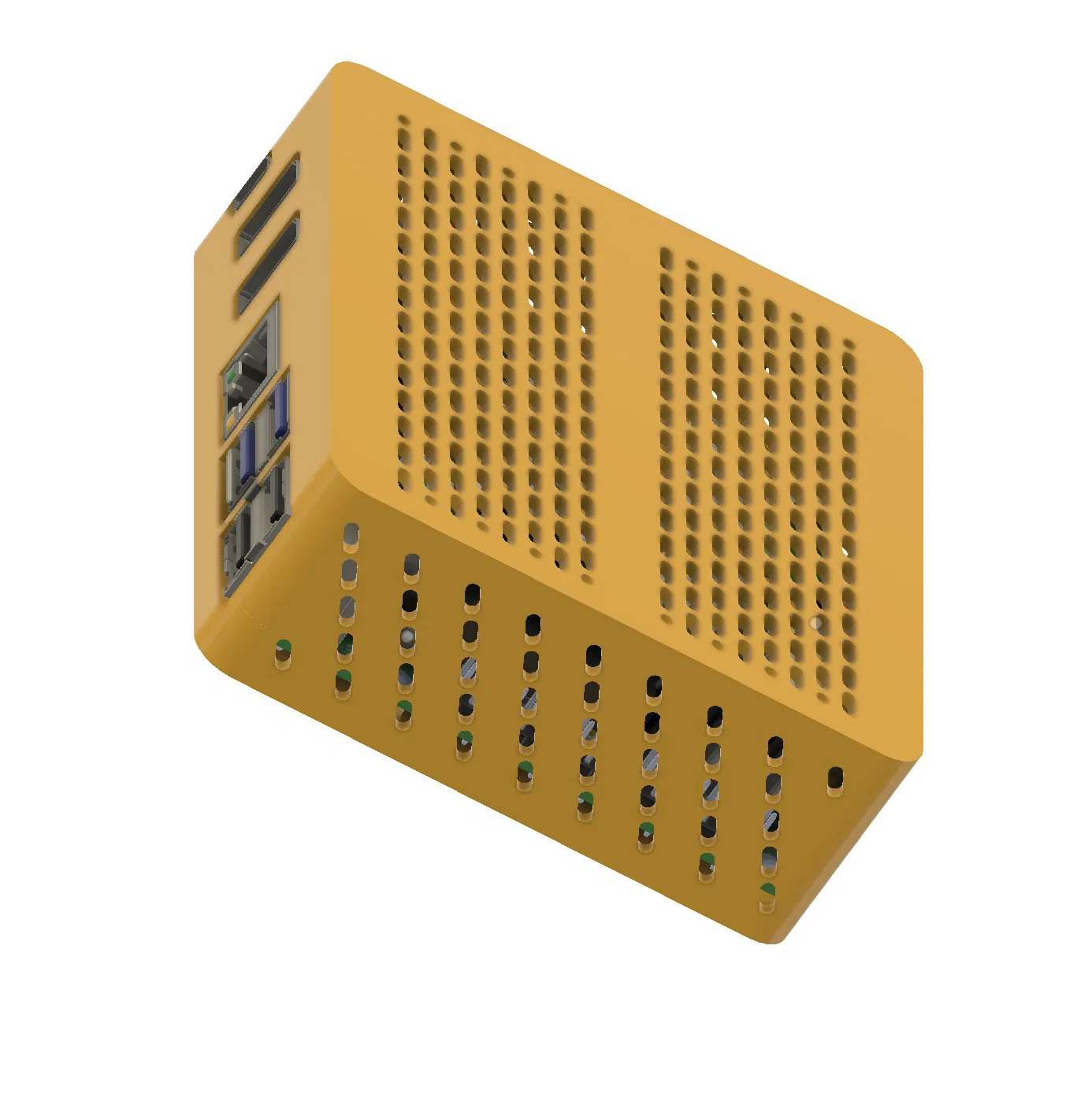

Vỏ được làm theo dung sai sát, chừa khoảng hở 1mm tới mép board, nên tổng thể sẽ gọn và nhỏ hơn.

Nắp vỏ dạng kẹp (clip) vào vị trí, nhưng có thể cần spudger để nạy ra vì khít.

Mặt sau của vỏ có một rãnh relief để cổng nguồn đi qua khi đưa cụm Pi (đã gắn adapter) vào trong vỏ.

Nhớ dán một miếng tape lên nút ở phía ngoài vỏ để tạm giữ nút đúng vị trí trong lúc lắp ráp.

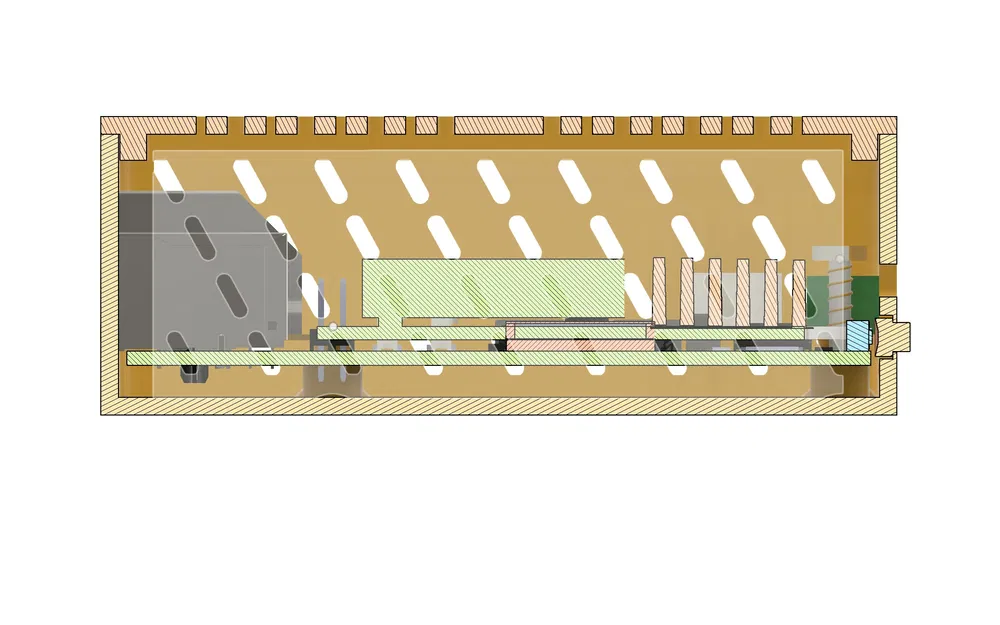

Trước khi siết chặt ốc cố định Pi, hãy liên tục thử hoạt động của nút và chú ý đừng để nó bị kẹt/binding. Xem ảnh mặt cắt (cross section).

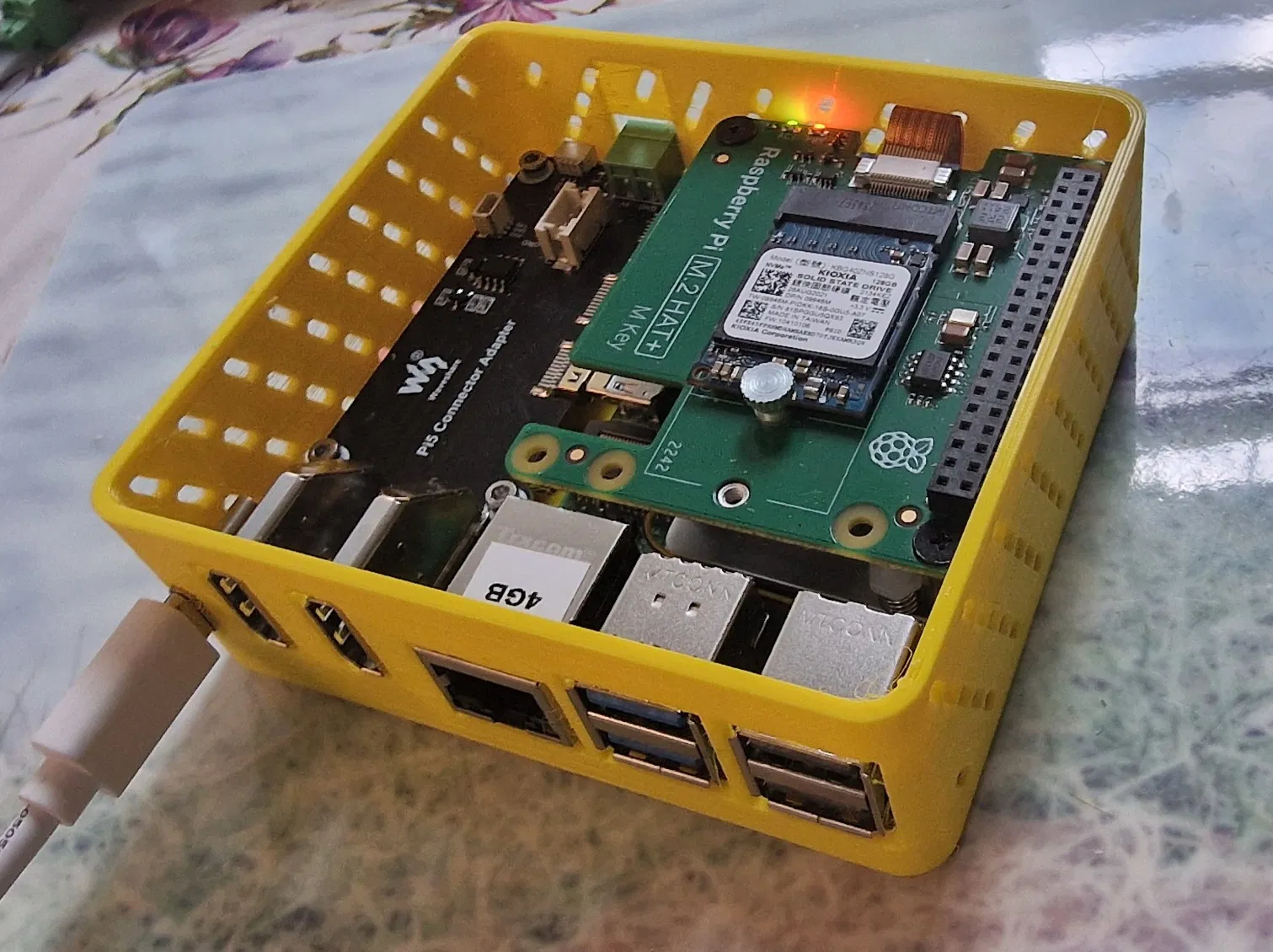

Chiều cao tổng thể chừa đủ cho Raspberry Pi M.2 HAT, nên các board khác có chiều cao tương tự cũng sẽ vừa trong vỏ.

Ốc dùng: M2.5 x 6 self-tapped cho adapter và M2.5 cho Pi.

Mình in ở 0.2mm với PLA. Mình có dùng supports cho các lỗ bên hông vỏ, nhưng tuỳ máy in của bạn có thể không cần.

Mình có kèm file STEP bên cạnh STL để bạn dễ chỉnh sửa/tuỳ biến khi cần.

Mình hiểu là adapter này cũng vừa với Pi4; nếu ai cần vỏ cho bản đó thì cho mình biết, mình sẽ up thêm một vỏ với bố trí mặt trước phù hợp.

Hy vọng giúp được ai đó.
