Bộ đếm Golf thiết kế lại (SCAD)

Thiết kế này dựa trên ý tưởng và kích thước từ #216223. Mẫu gốc có 10 chữ số và 25 vị trí detent. Điều đó làm cho các chữ số không thể canh thẳng hàng với cửa sổ một cách ổn định. Trước đây mình đã đăng một bản sửa kiểu lai STL+SCAD của mẫu gốc để khắc phục vấn đề đó (#1481850). File này có chứa code từ #1481850, nhưng không chứa dữ liệu nào từ #216223.

Bản redesign này ra đời vì một nơi mình dùng mấy cái counter này. Mình dùng nó để theo dõi số lần một lưỡi dao cạo được sử dụng. Nó để trong phòng tắm (khu vực tắm), nghe thì không có gì vì món này toàn nhựa. Nhưng vấn đề là thứ mà ít ai nhắc tới: environmental stress cracking. Trong môi trường ẩm, dưới tải/ứng suất, cái tab detent nhỏ sẽ nứt ngay phần chân và rớt ra, dù nó chỉ nằm yên một mình. Để sửa phần detent và cải thiện thêm vài chỗ bị phàn nàn, mình dựng lại thiết kế bằng SCAD. Để hợp gu người dùng hoặc thuận tay trái/phải, mình cho phép tùy biến hướng của một số chi tiết.

So với thiết kế gốc:

• Bao gồm các bản sửa trước đó để đảm bảo canh số/detent đúng hàng

• Thiết kế SCAD đầy đủ + thư viện block number tuỳ biến

• Cải thiện hình học detent để (hy vọng) bền hơn

• Gộp và cải tiến tuỳ chọn inlay

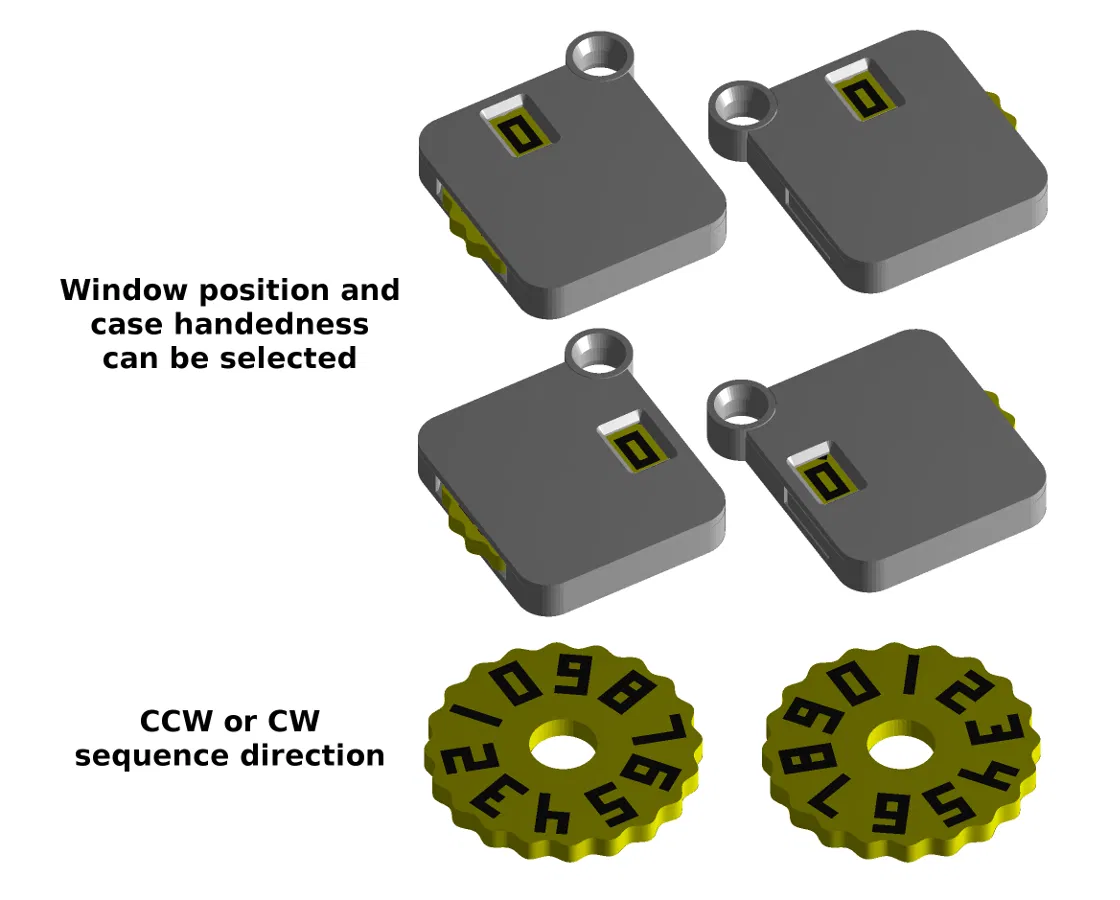

• Có thể đổi vị trí cửa sổ

• Có thể đổi handedness của vỏ (thuận tay trái/phải)

• Có thể đổi chiều chạy của dãy số

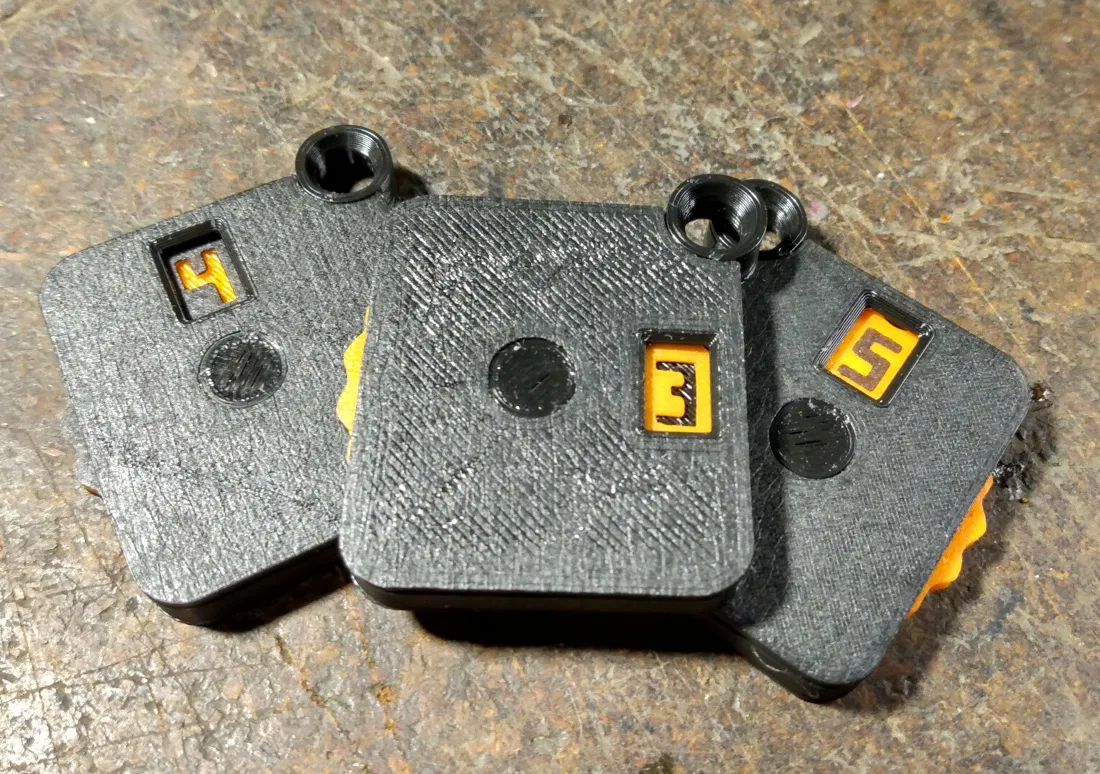

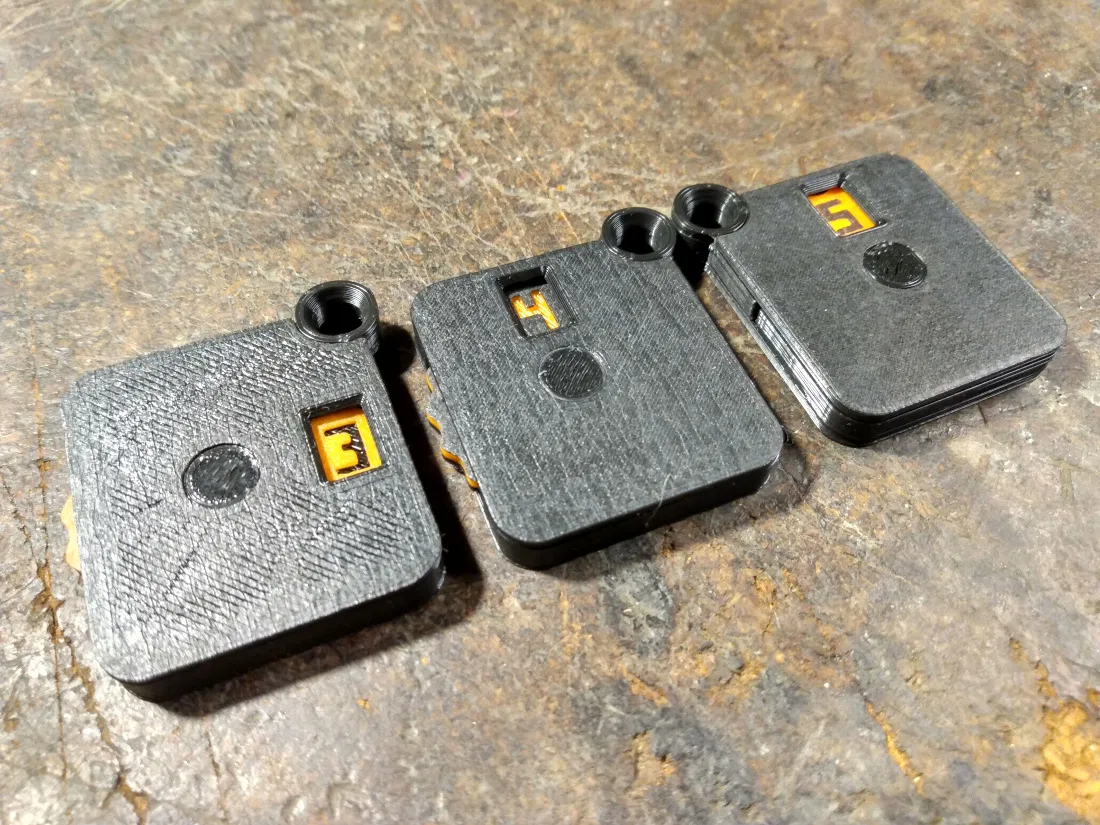

Có 2 vị trí cửa sổ: "side" tương tự thiết kế gốc, cửa sổ nằm phía keyring của mẫu. "top" đặt cửa sổ ở phần trên mặt trước của mẫu, giúp giãn khoảng cách số tốt hơn.

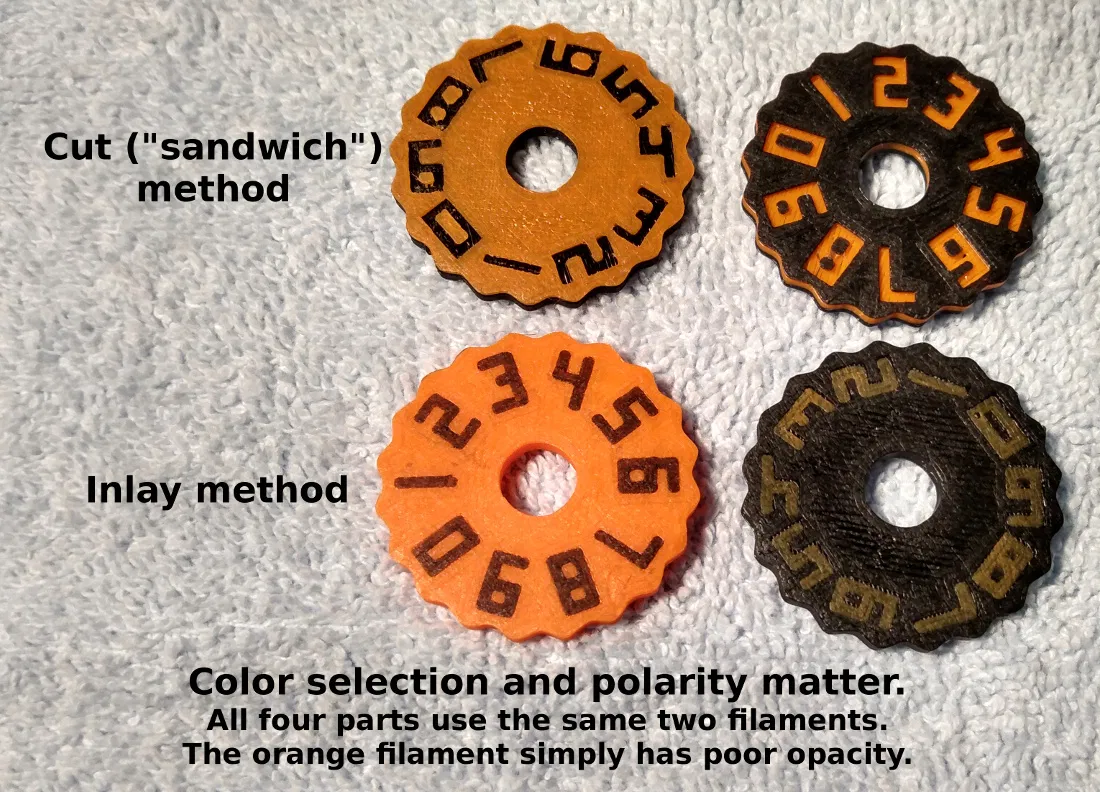

Có 2 kiểu wheel (bánh số) tuỳ theo cách bạn muốn in:

Wheel kiểu "cut" giống ý tưởng ban đầu. Nó là một bánh có số được khắc sâu. Bạn có thể in và dùng luôn, hoặc đổ sơn/keo gì đó để lấp phần hõm. Bạn cũng có thể đổi màu chữ bằng cách thay màu filament sau 2–3 lớp, dùng thao tác thủ công cơ bản trên máy in. Cách "sandwich" này đơn giản và không cần setup slicer hay gcode đặc biệt, nhưng nhược điểm là phần khắc sâu tạo bóng làm giảm độ tương phản (và dễ bám bụi/vải vụn). Vết khắc càng nông thì “cửa sổ thời điểm” để đổi filament càng hẹp. Nếu bạn muốn relief nông, bạn phải canh rất sát, hoặc cân nhắc thêm lệnh pause vào gcode.

Wheel kiểu "inlay" dùng 2 file STL và có thể tạo bánh 2 màu với số inlay phẳng, đồng mặt. Quy trình khá đơn giản: đưa hai file STL "inlaywheel" và "inlaydigits" vào slicer sao cho chúng canh đúng vị trí với nhau. Các model này có kèm những vòng skirt đồng tâm mỏng để tránh slicer bị lệch khi import. Hãy slice riêng hai model. In phần digits trước, đổi sang filament màu khác, rồi in phần wheel. Cách in hai lượt kiểu print-in-place này yêu cầu digits không dày quá 1 lớp, nên độ tương phản có thể không cao. Muốn tương phản tốt nhất, dùng filament có sắc tố mạnh (ví dụ đen) cho phần số. Các STL cung cấp giả định layer 0.2mm.

Cá nhân mình thích kiểu inlay hơn. Quy trình tự nhiên gọn gàng, và mặt nhìn mượt hơn với ít lỗi hơn. Lưu ý là cả hai lựa chọn đều không cần gcode đặc biệt hay máy in đa vật liệu để in 2 màu.

Có kèm file SCAD và một bộ STL đã prerender khá đầy đủ. STL preview chỉ là placeholder minh hoạ. Hãy dùng các file đúng hướng trong gói archive.
