Bộ đếm Golf đã sửa phần nào (SCAD một phần)

BẢN REMIX LÀM DỞ NÀY ĐÃ BỊ THAY THẾ. HÃY DÙNG BẢN NÀY THAY VÀO ĐÓ:

////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Bản này dựa trên Thingiverse #4867466.

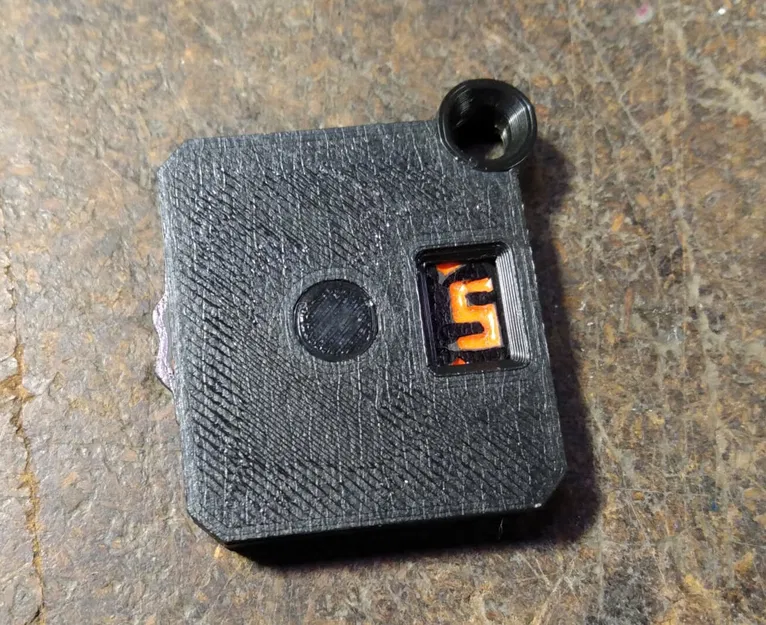

Bản gốc có vài vấn đề, nhưng lớn nhất là bánh xe số (number wheel) có sai số lượng răng. Hậu quả là chỉ có một nửa các con số canh đúng với cửa sổ hiển thị, và gần như không thể dùng theo kiểu “sờ mà bấm” mà không bị tích lũy sai số. Lưu ý là không như nhiều người khác, tôi không cố tình né chụp ảnh khi đang chọn số lẻ.

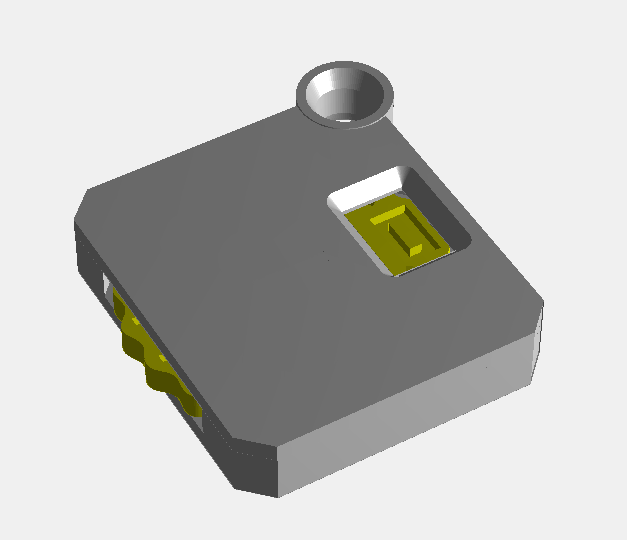

Tôi dùng SCAD để sửa răng của bánh xe, sửa một số lỗi hình học (geometry artifacts) trên các chi tiết, và thêm tuỳ chọn khoảng hở (clearances) để lắp ráp. Tôi làm phần boss móc móc khóa (keychain boss) cao đủ để nó có thể đóng vai trò như một điểm ràng buộc phụ (secondary constraint) cho nắp. Tôi cũng thêm chamfer cho lỗ móc khoen (keyring hole) và ô cửa sổ số vì lý do quá rõ ràng.

File SCAD có một vài tham số có thể chỉnh (clearances, số lượng răng), nhưng tôi chỉ kèm STL với bánh xe 20t và 30t. Tất cả chi tiết nằm chung trong một STL, đã được xoay sẵn đúng hướng để in.

Tôi vẫn không thích công thái học (ergonomics) của nó, nhưng tới đây là tôi dừng. Tôi từng tự nhủ sẽ không làm lại từ đầu cho một món đơn giản như vầy, nhưng thường đó mới là cách hợp lý duy nhất để làm cho ra hồn. Thay vì vậy, tôi lại tốn cả đống thời gian cố sửa STL bằng SCAD.

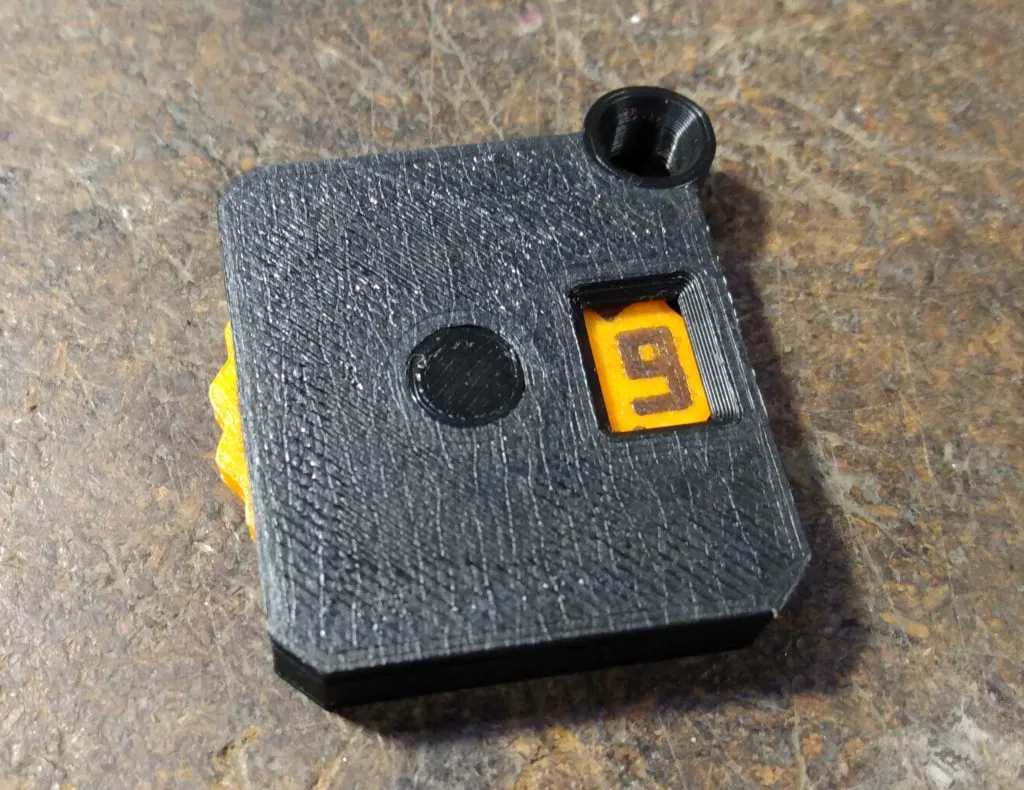

EDIT: Thiết kế gốc (và các model chính ở đây) thể hiện số bằng cách tạo các hốc lõm trên bánh xe, rồi có thể tô sơn hay trét gì đó vào. Tôi có thêm một file SCAD tuỳ chọn (kèm STL) để in một bánh xe khác có chữ nổi/khắc sẵn (embedded text). Làm sẽ hơi cực hơn chút, nhưng không cần máy in đa vật liệu. Xem ghi chú nội bộ và hình ảnh.
