AnyCounter: Thiết bị đếm bỏ túi tùy chỉnh bằng OpenSCAD

AnyCounter là một mẫu OpenSCAD dựa trên script giúp bạn tạo ra các thiết bị đếm bỏ túi nhỏ gọn, có thể tái sử dụng để theo dõi gần như mọi thứ: điểm số, thuốc men, số vòng, thói quen, số hàng đan, linh kiện, lượt chơi, và nhiều thứ khác nữa. Bạn chỉ cần chọn bộ giá trị, kiểu vỏ, vị trí cửa sổ, kiểu chữ trên bánh xe và cơ chế gờ chặn, sau đó xuất file để in ra các bộ phận sẵn sàng lắp ráp.

Bạn có thể tùy chỉnh:

• Các nhãn giá trị (wheel_values) với những thiết lập sẵn hoặc tự tạo mảng giá trị riêng
• Hình dạng vỏ (square - vuông hoặc circle - tròn)
• Vị trí cửa sổ (top - trên đỉnh hoặc side - bên hông)
• Kiểu chữ trên bánh xe (emboss - dập nổi, cutout - cắt rỗng, hoặc inlay - khảm)
• Hướng xoay, mặt bánh xe, tùy chọn móc chìa khóa, rãnh cầm tay, và văn bản tiêu đề

Hướng dẫn lắp ráp:

1. Mở file models/anycounter.scad trong phần mềm OpenSCAD.
2. Thiết lập các tùy chọn cốt lõi trong phần Primary Configuration:
   • case_shape, wheel_values, windowpos, wheel_text_mode, wheel_diameter, title_text, v.v.
3. Xem trước (Preview) mô hình:
   • orientforprint = false
   • whichtoprint = "all"
4. Xuất các bộ phận để in:
   • orientforprint = true
   • Xuất whichtoprint = "case"
   • Xuất whichtoprint = "wheel"
   • Nếu dùng chế độ inlay, xuất thêm whichtoprint = "inlayvalues"
5. In và lắp ráp:
   • Loại bỏ phần support mỏng bên dưới cần gờ chặn (detent arm)
   • Căn chỉnh các đường ray và rãnh bao quanh trước, sau đó lắp vào trục trung tâm

Mẹo in ấn:

• Thiết lập cơ bản: chiều cao lớp in 0.20 mm, đầu phun 0.4 mm, 2-3 lớp tường (perimeters)
• Nếu lắp vào hơi chật, hãy tăng fit_xy_running thêm 0.02 đến 0.05 mm
• Điều chỉnh độ khớp ray/rãnh: align_rail_width điều khiển độ rộng ray; độ rộng rãnh được tính bằng độ rộng ray cộng với align_post_d_clearance
• Với chữ dập nổi, hãy tạm dừng in để đổi màu nhựa trước khi in đến các lớp chữ
• Với chữ khảm, hãy in phần inlayvalues trước, sau đó in bánh xe mà không thay đổi gốc tọa độ XY

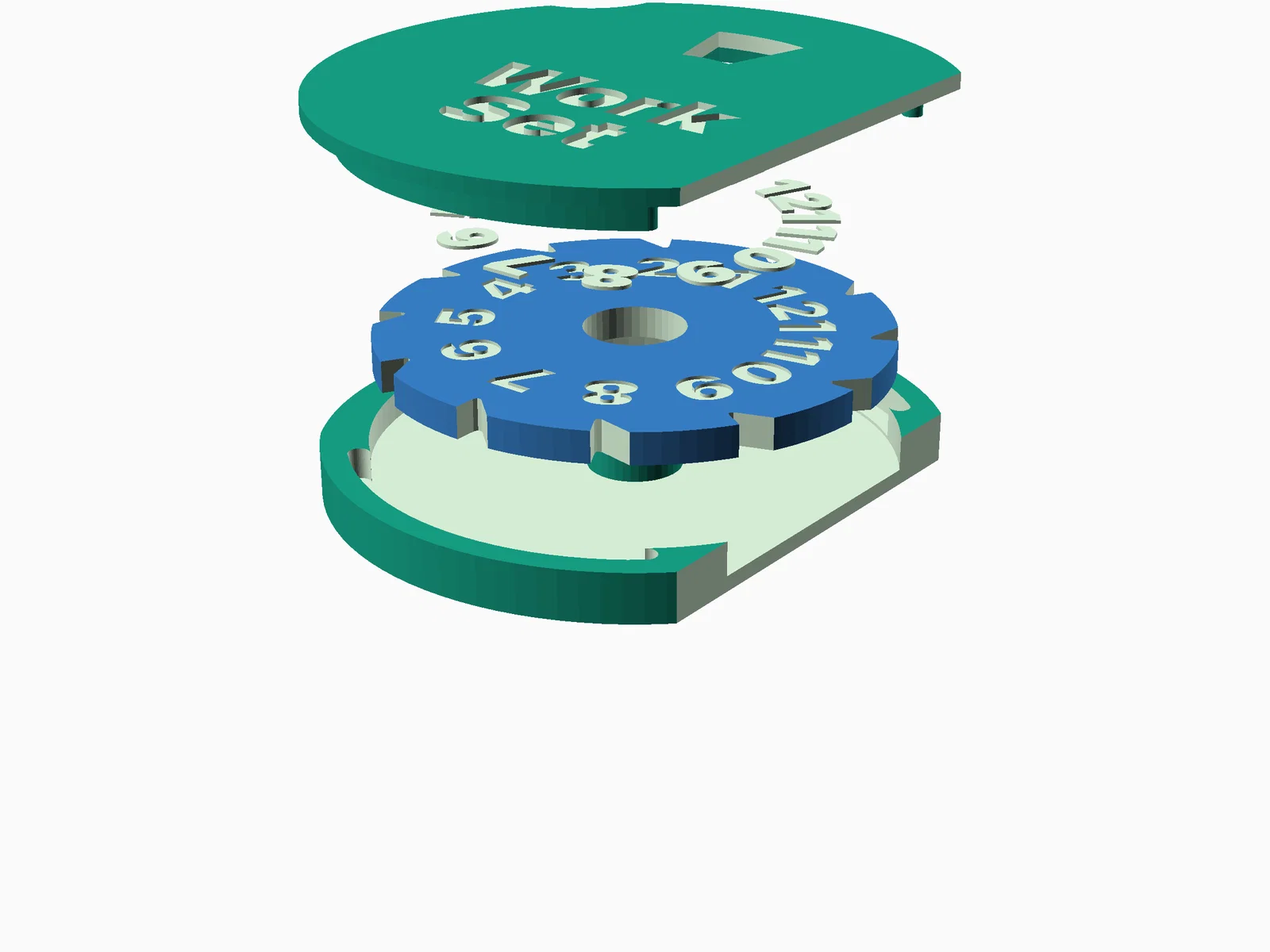

• Sử dụng explodedist, section, và section_angle trong chế độ preview để kiểm tra nhanh trước khi xuất file STL

10 kịch bản mẫu đi kèm:

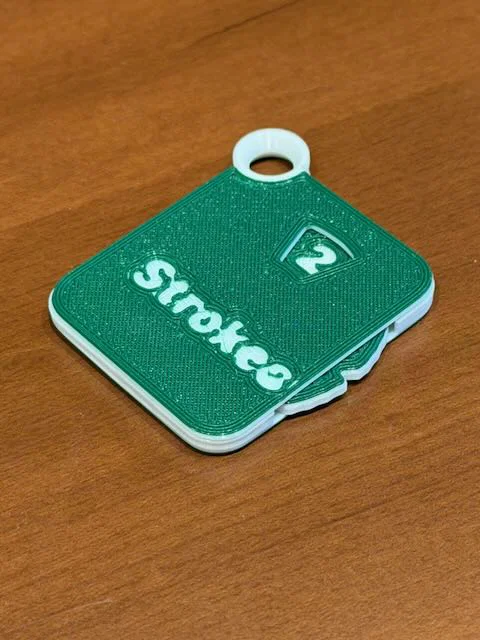

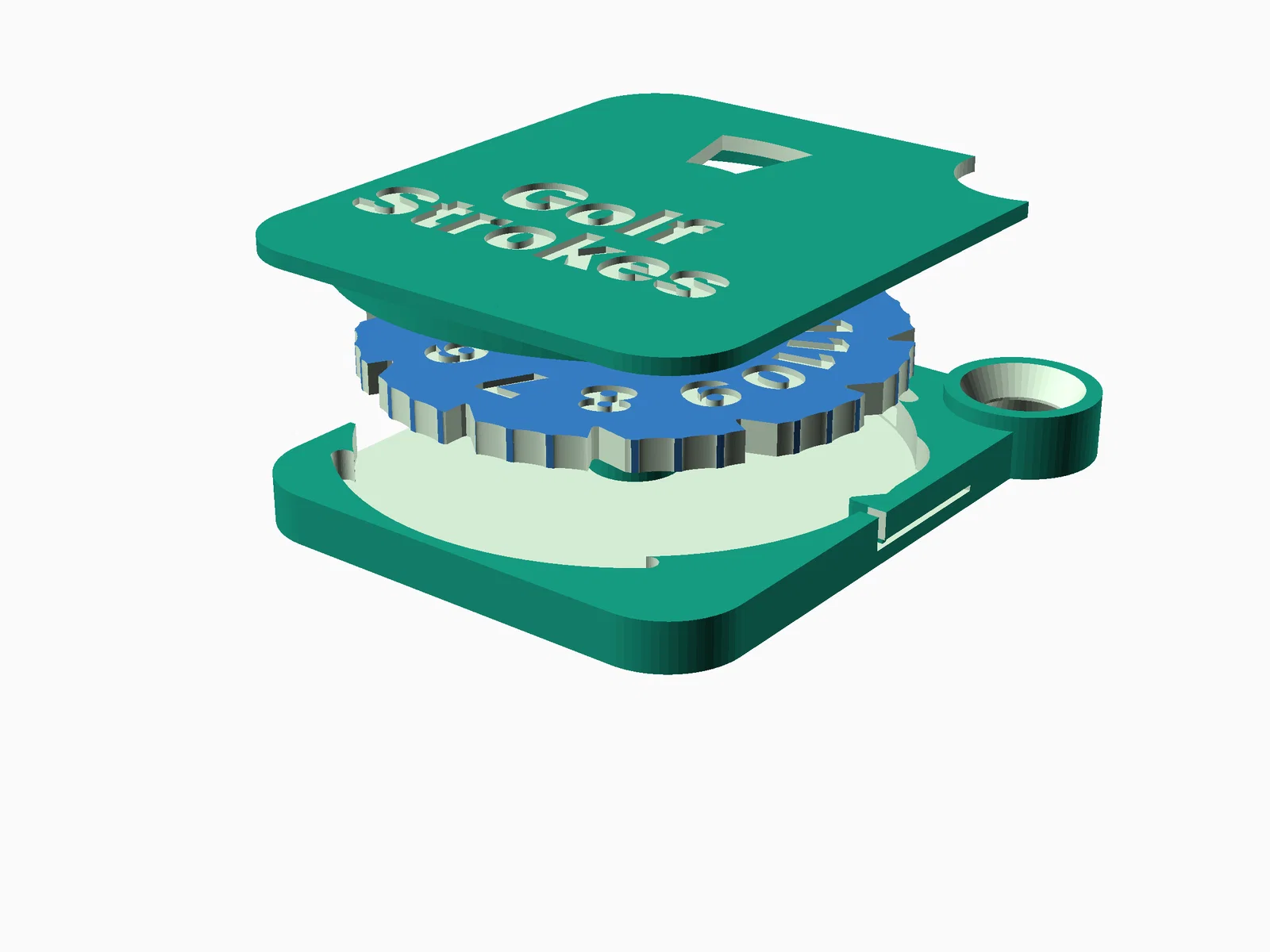

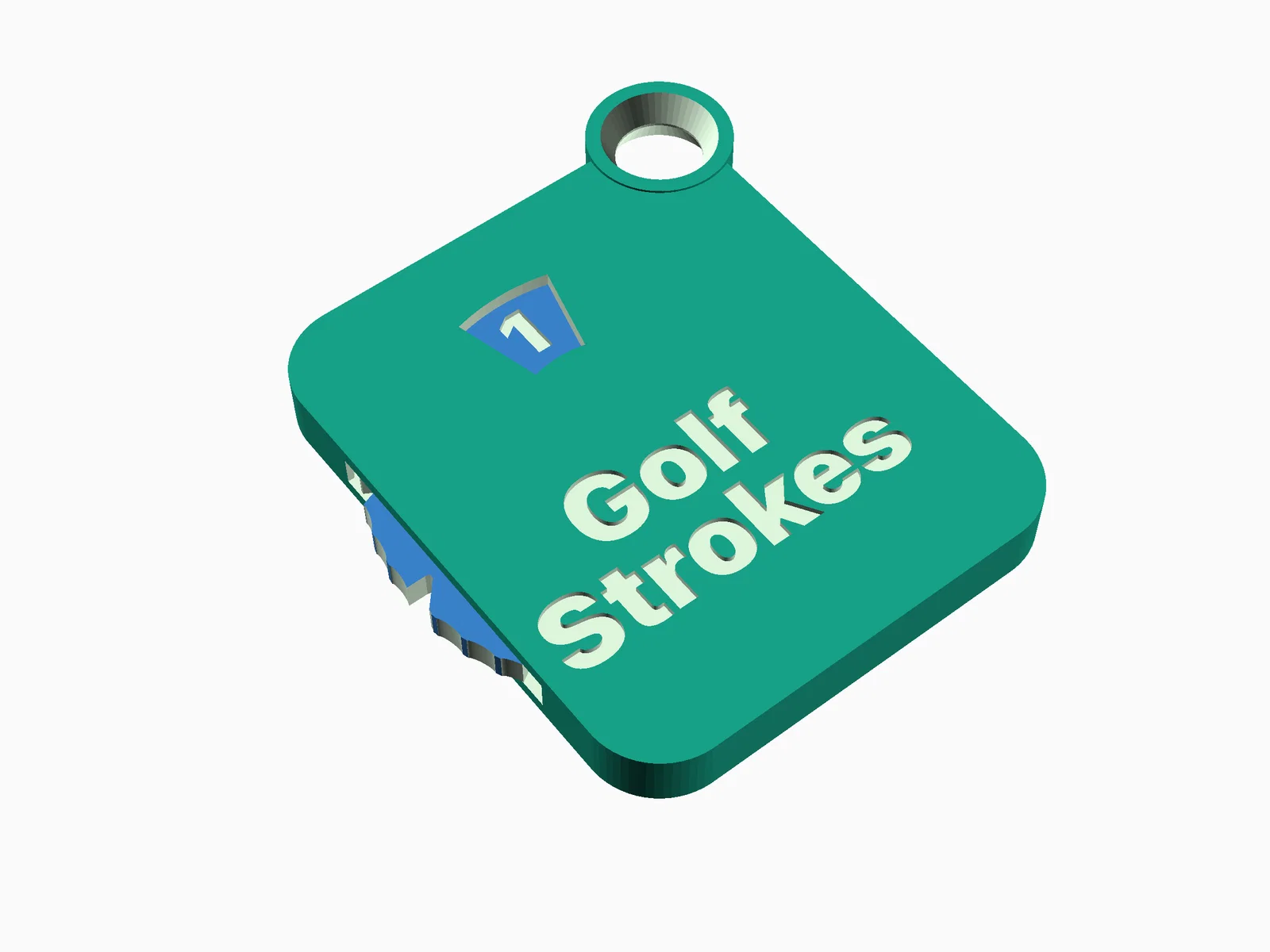

1. Bộ đếm điểm Golf: Gắn vào túi đồ để đếm số gậy mỗi lỗ; reset giữa các lỗ để ghi điểm nhanh mà không cần dùng điện thoại.

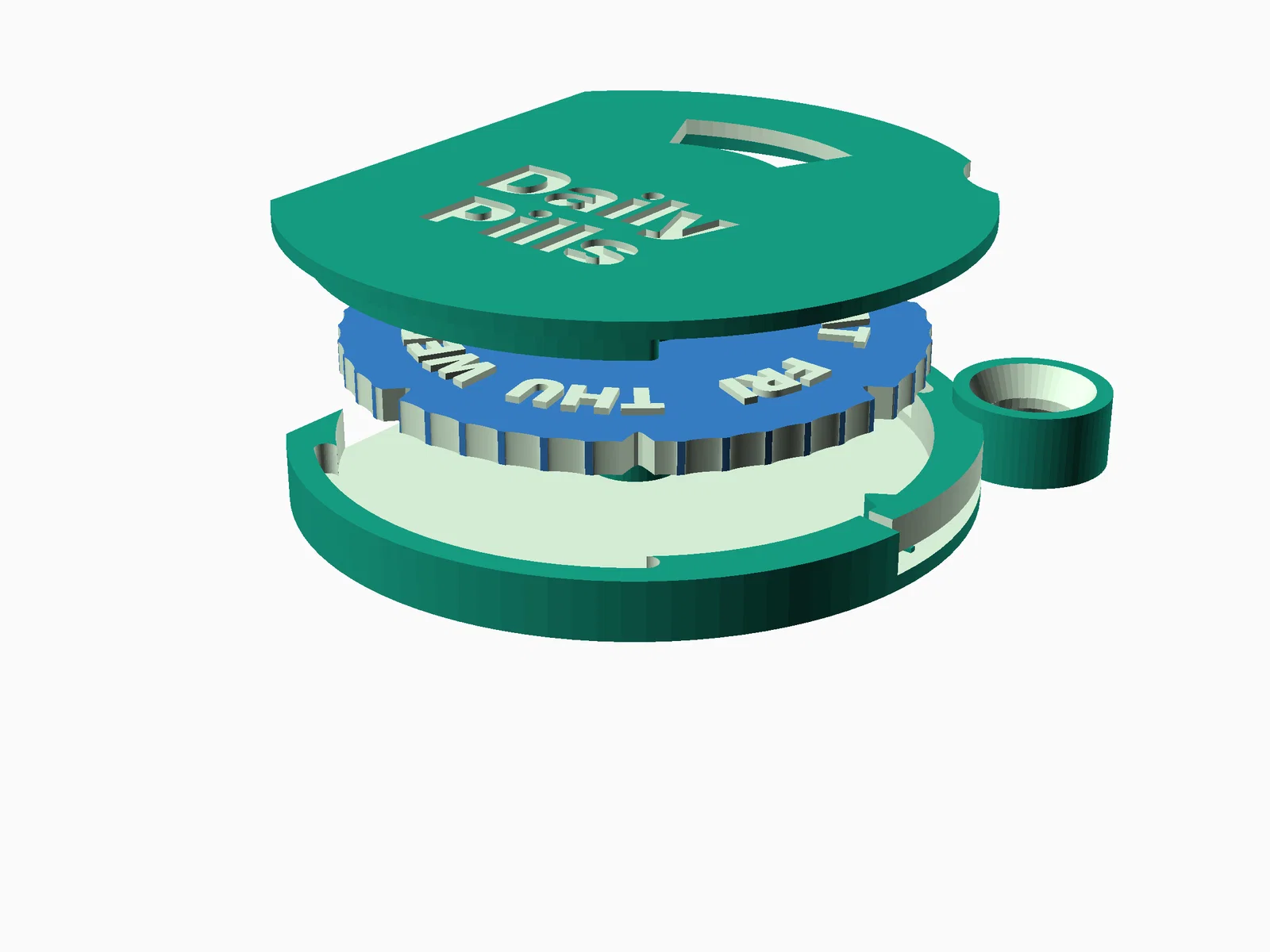

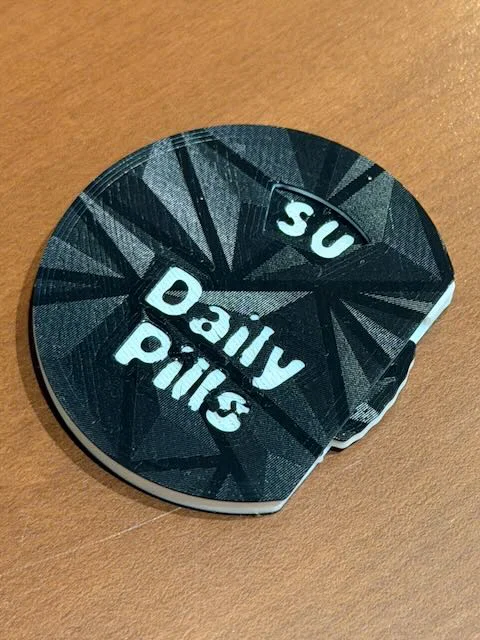

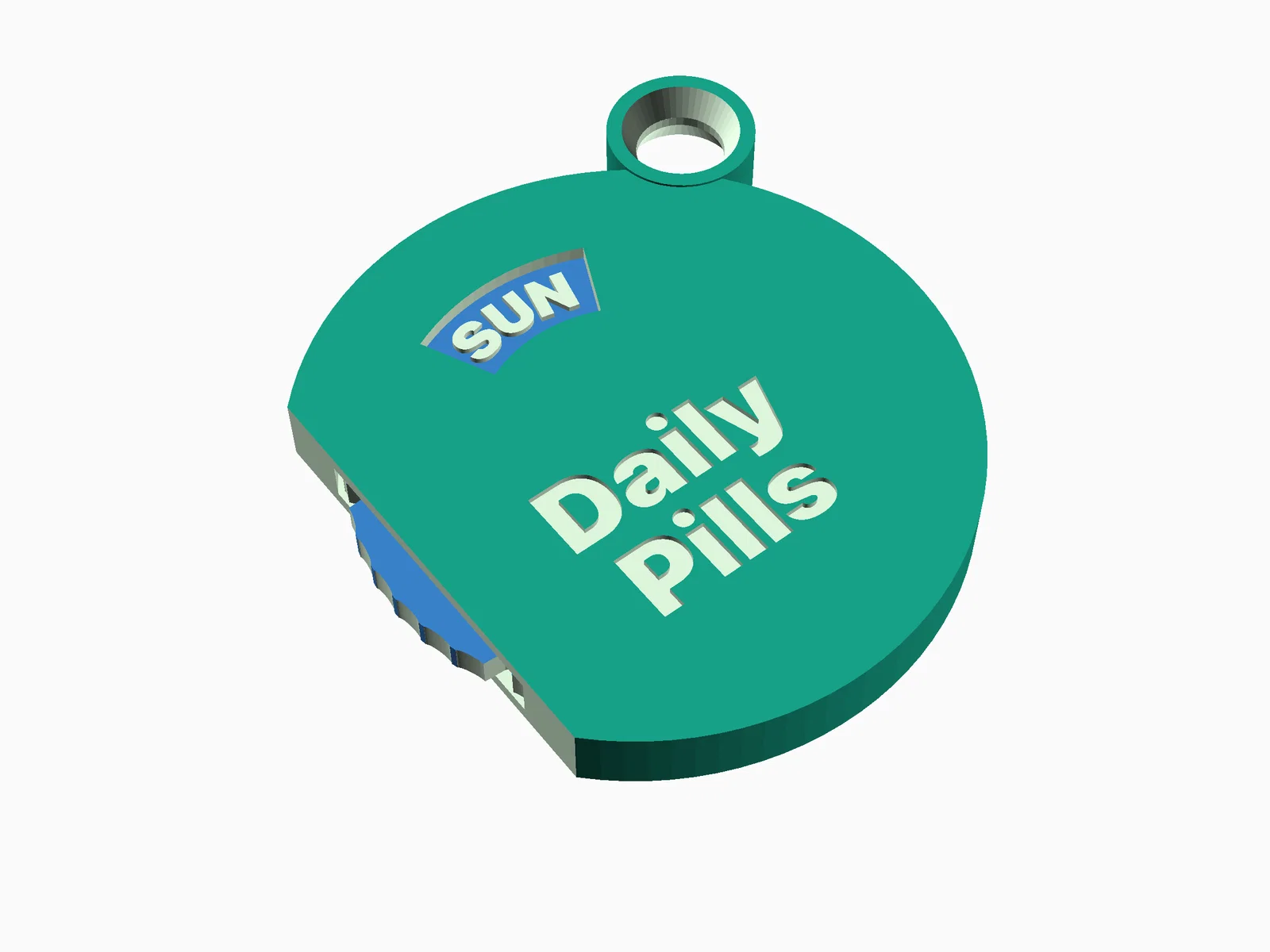

2. Bộ đếm uống thuốc: Để trên tủ đầu giường, xoay đến ngày hiện tại sau khi uống để xác nhận lần cuối bạn dùng thuốc là khi nào.

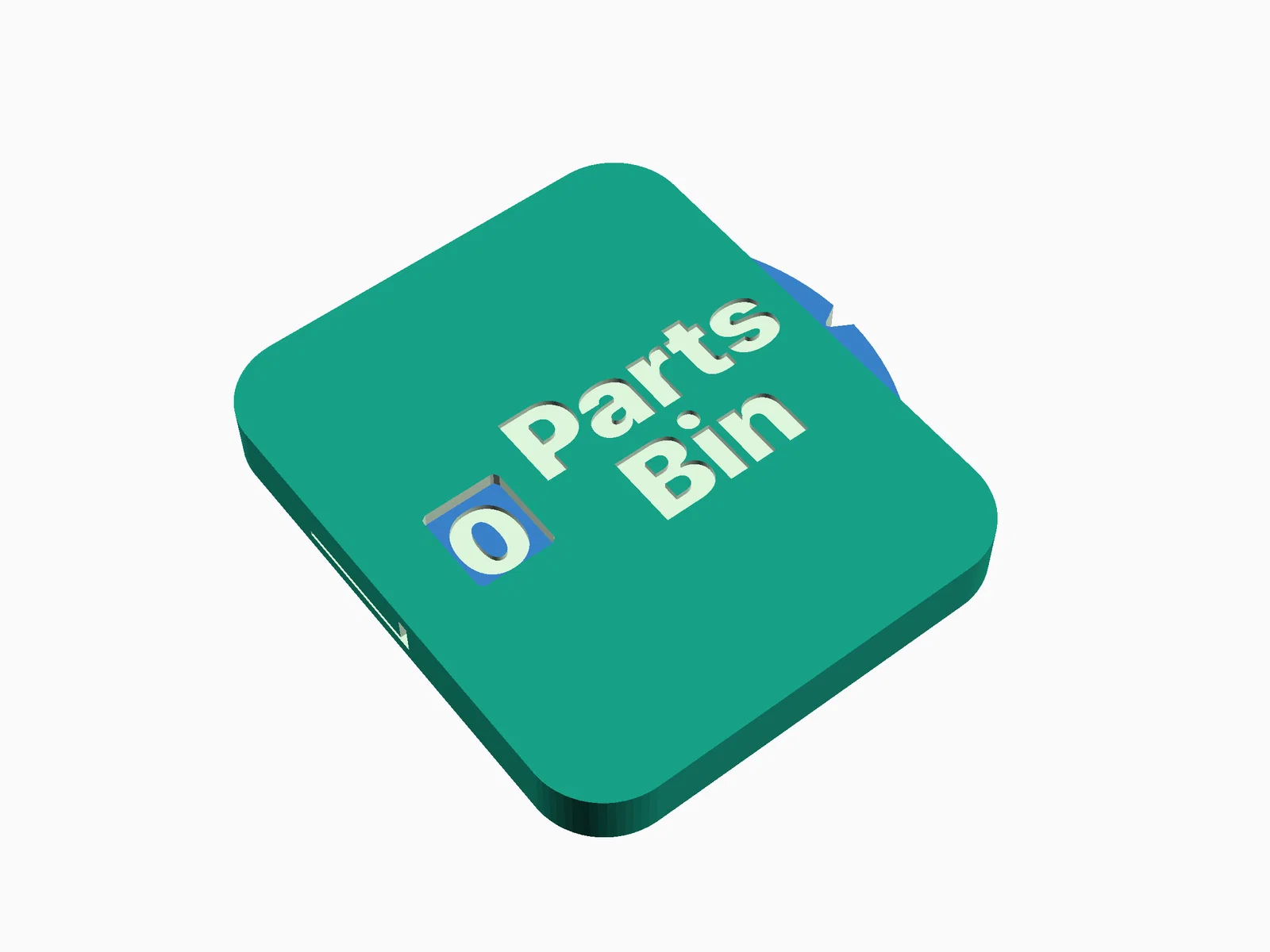

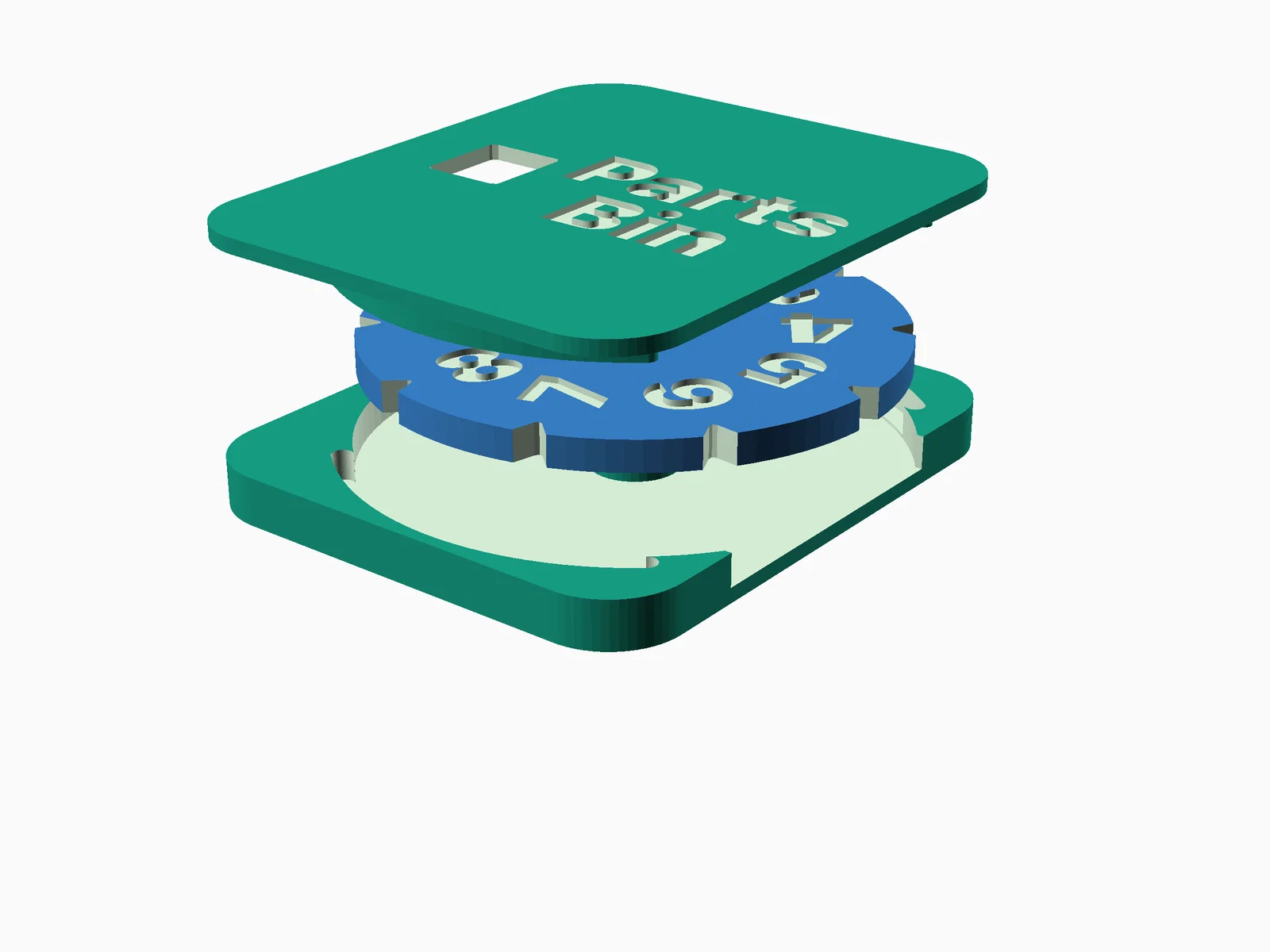

3. Bộ đếm linh kiện xưởng: Gắn gần các khay đựng đồ nhỏ, mỗi khi lấy ra một món thì xoay số để biết số lượng tồn kho.

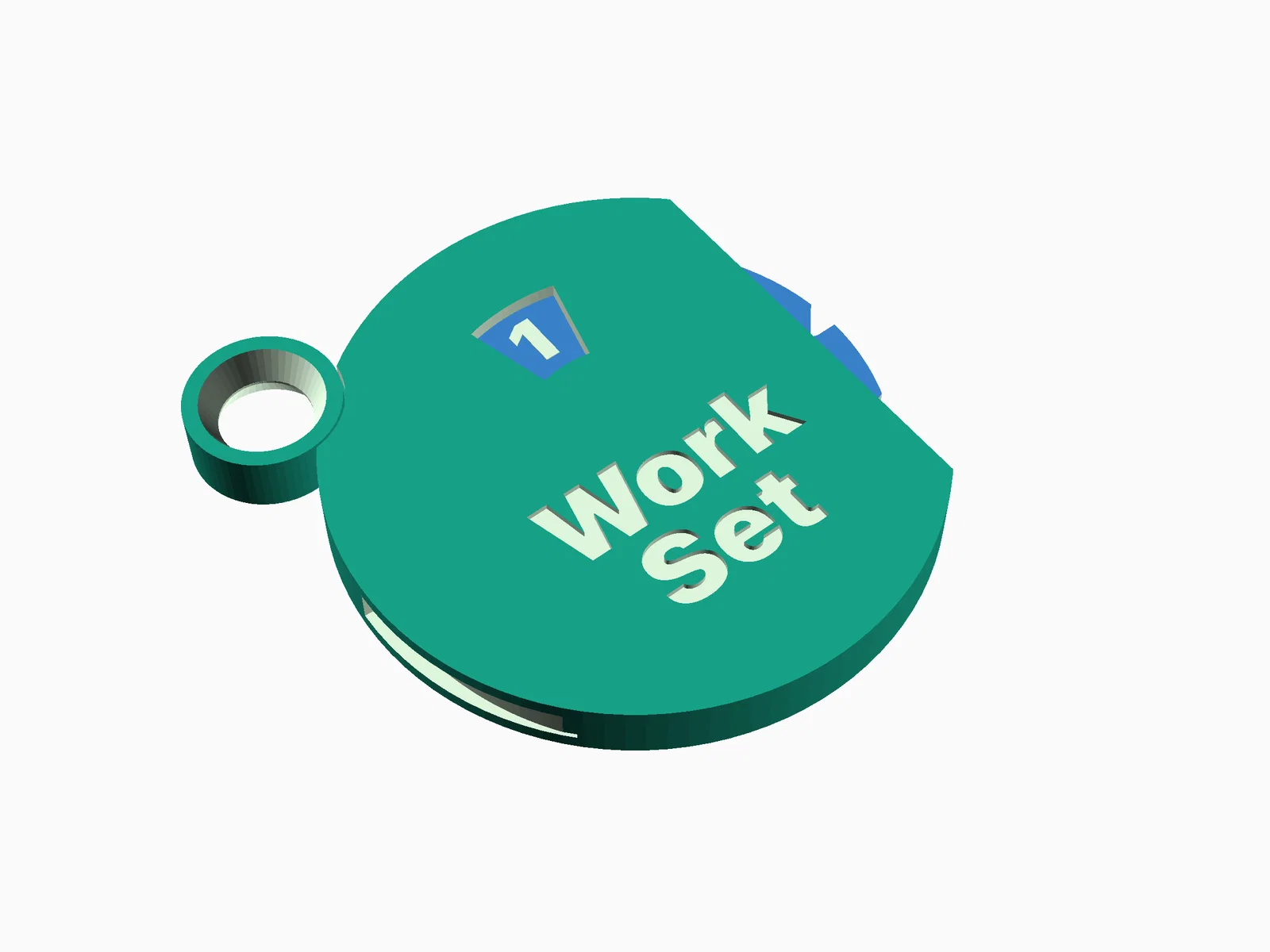

4. Bộ đếm tập luyện (Interval): Kẹp vào túi tập, xoay đến vòng tiếp theo sau mỗi hiệp; cơ chế gờ chặn giúp tránh xoay ngược khi đang tập nhanh.

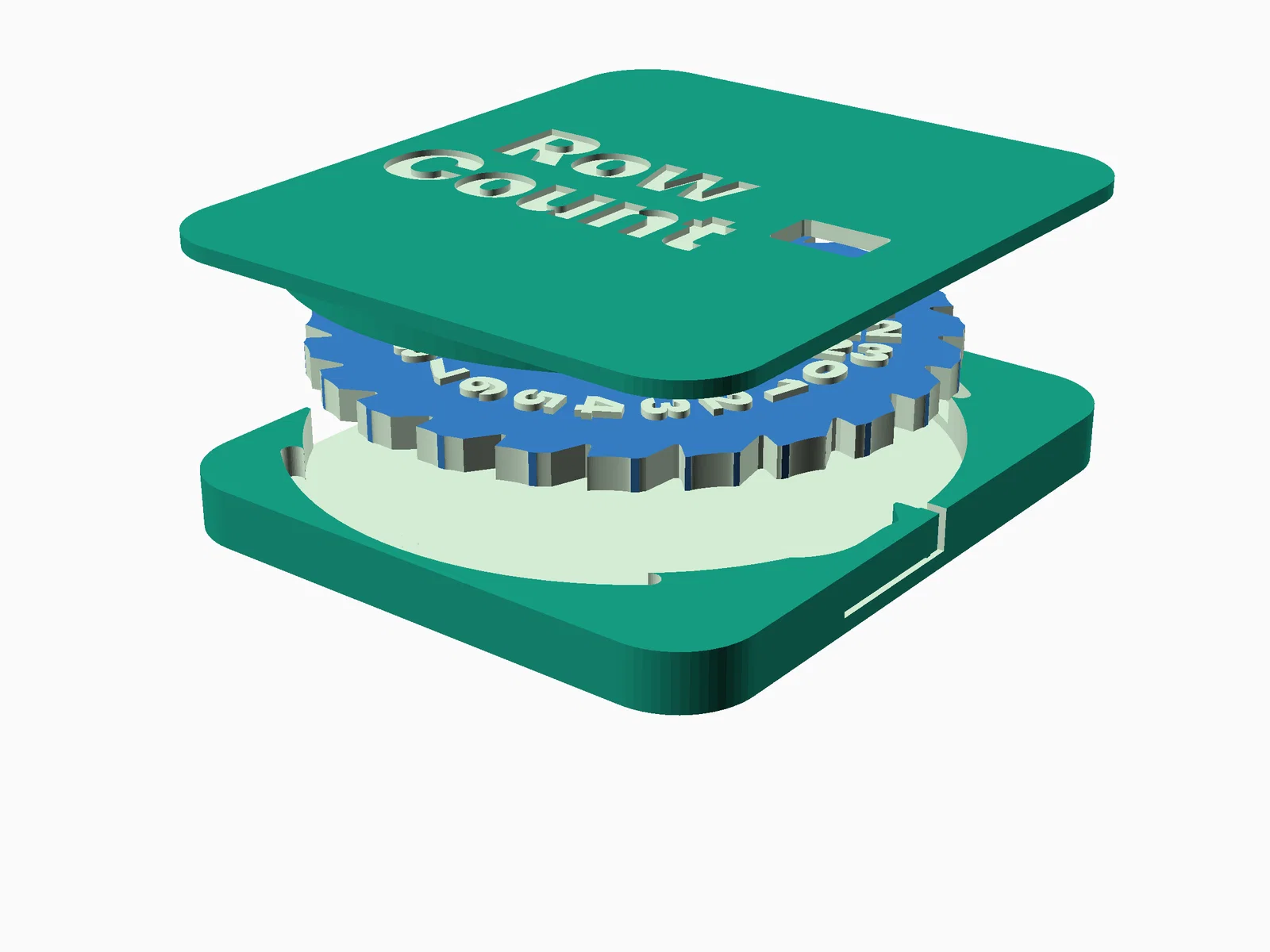

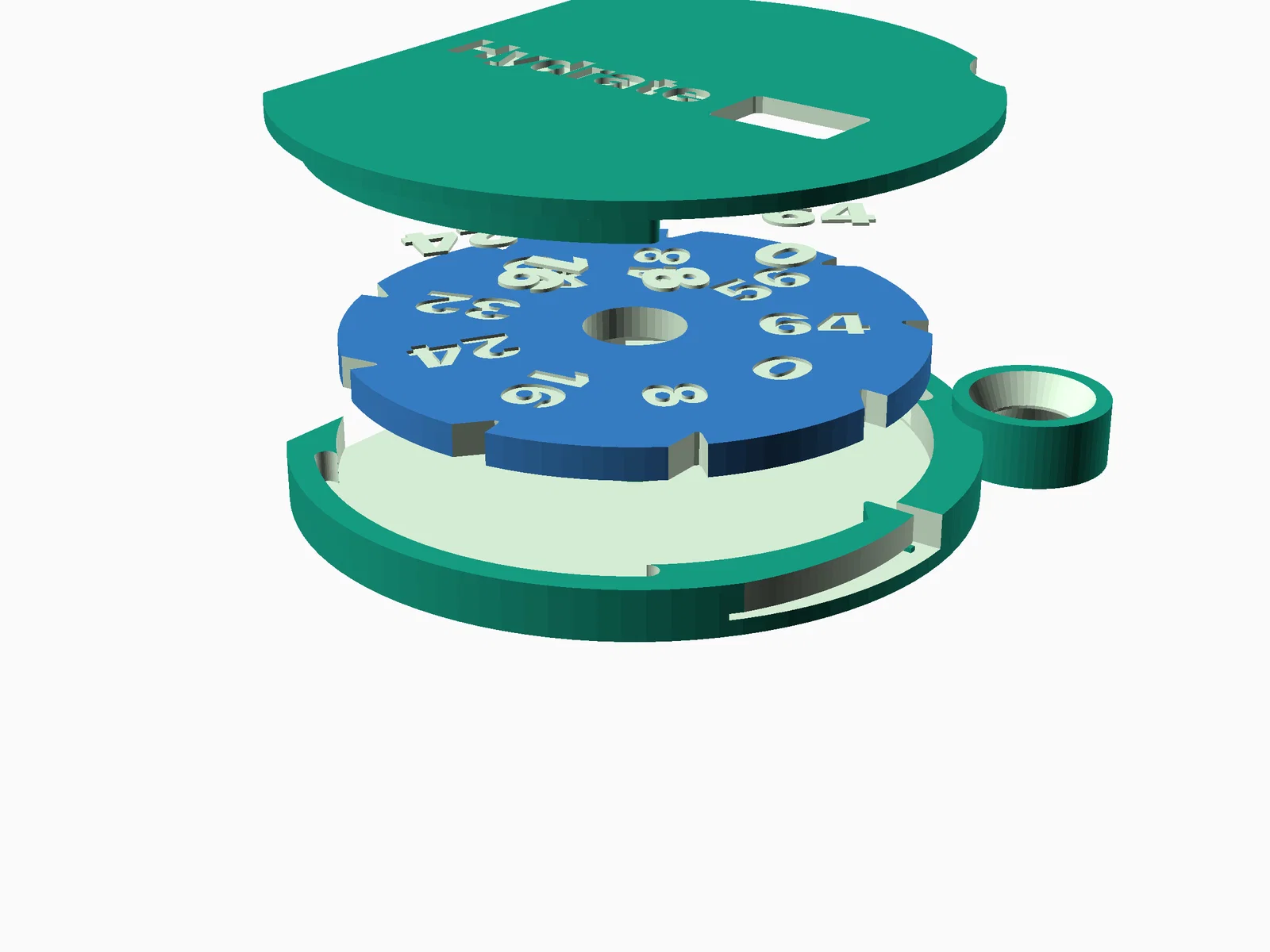

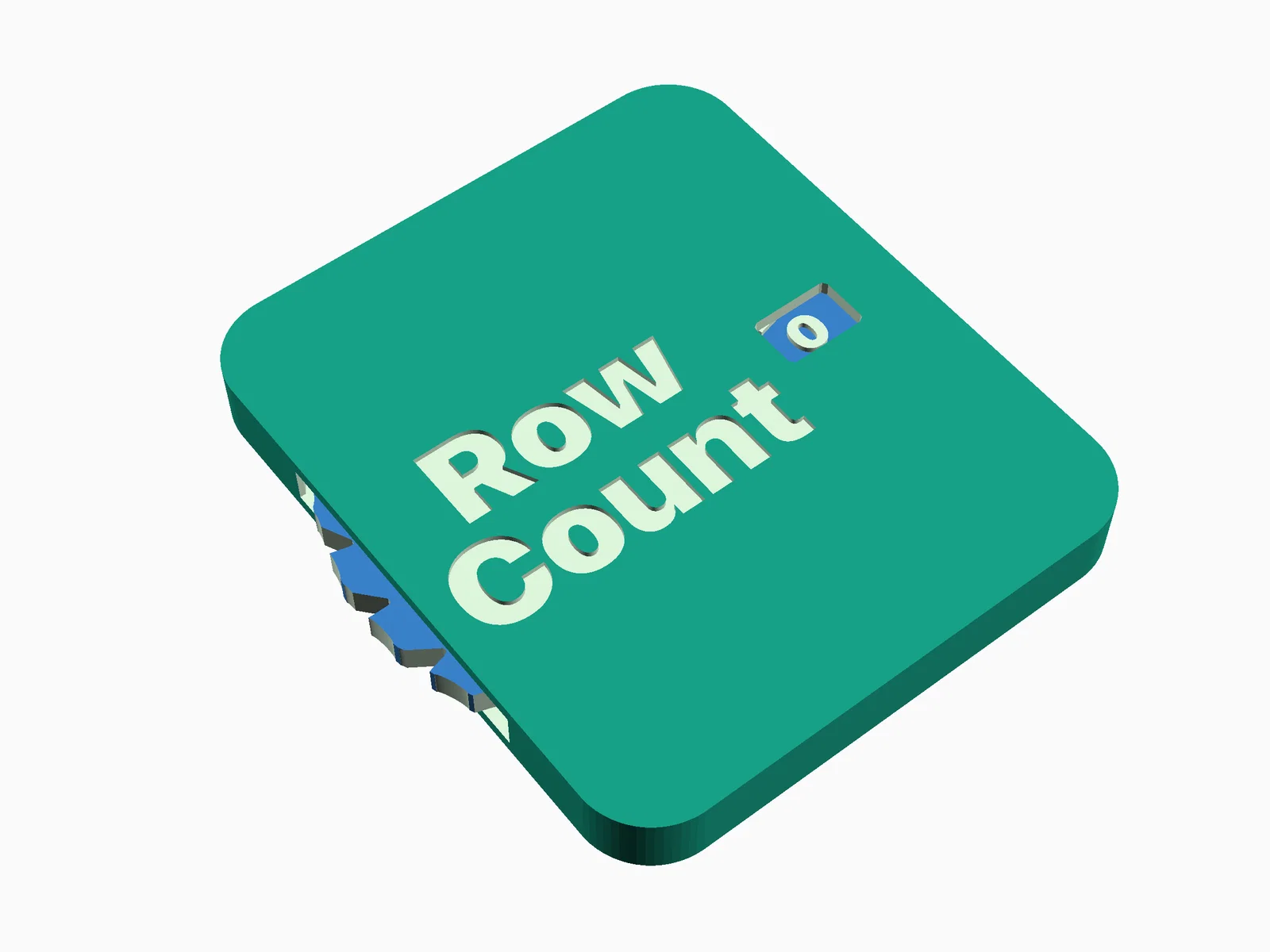

5. Bộ đếm hàng đan (Crochet): Đặt cạnh dự án, mỗi khi xong một hàng thì xoay một nấc để không bị quên khi quay lại làm tiếp.

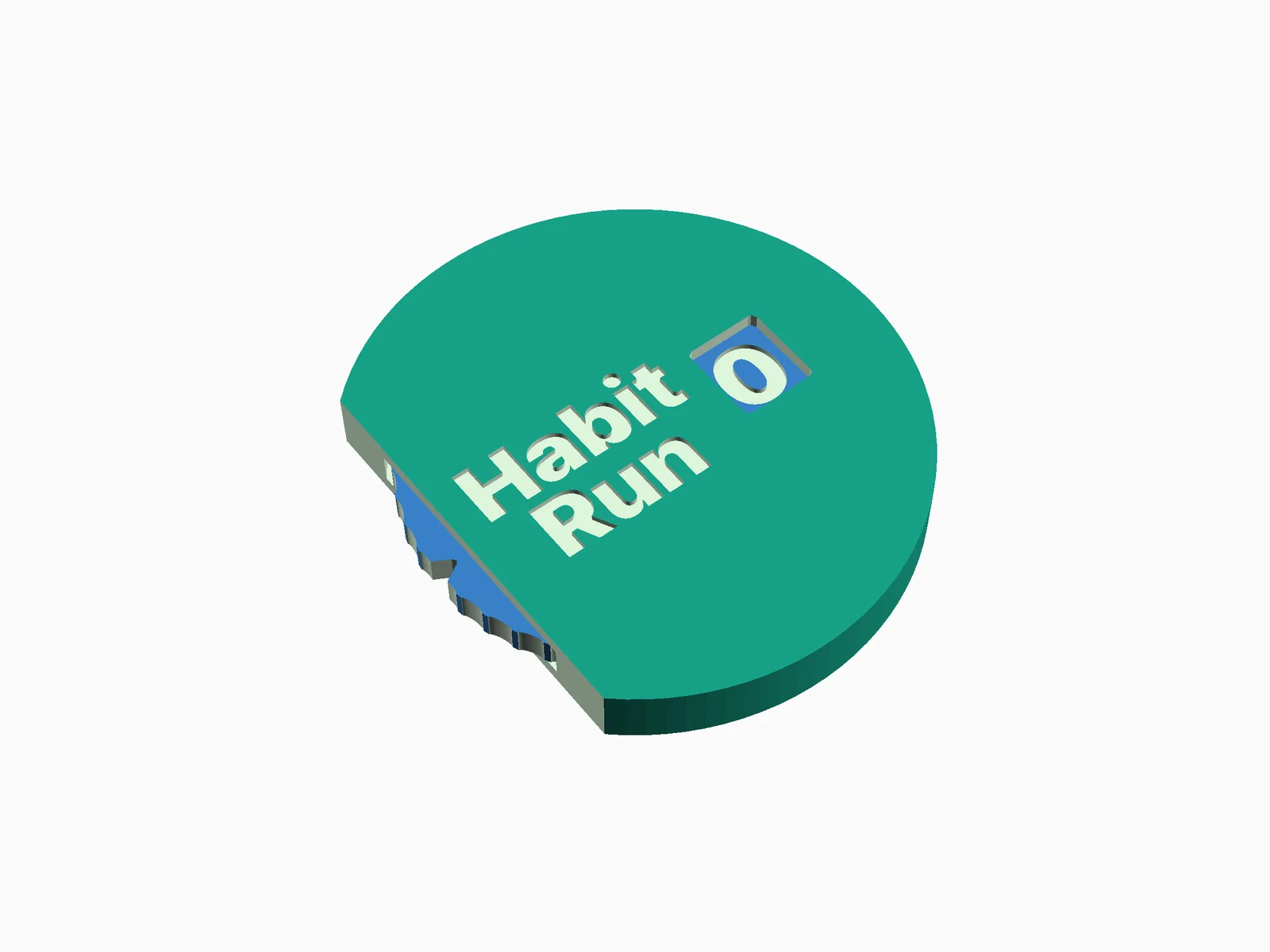

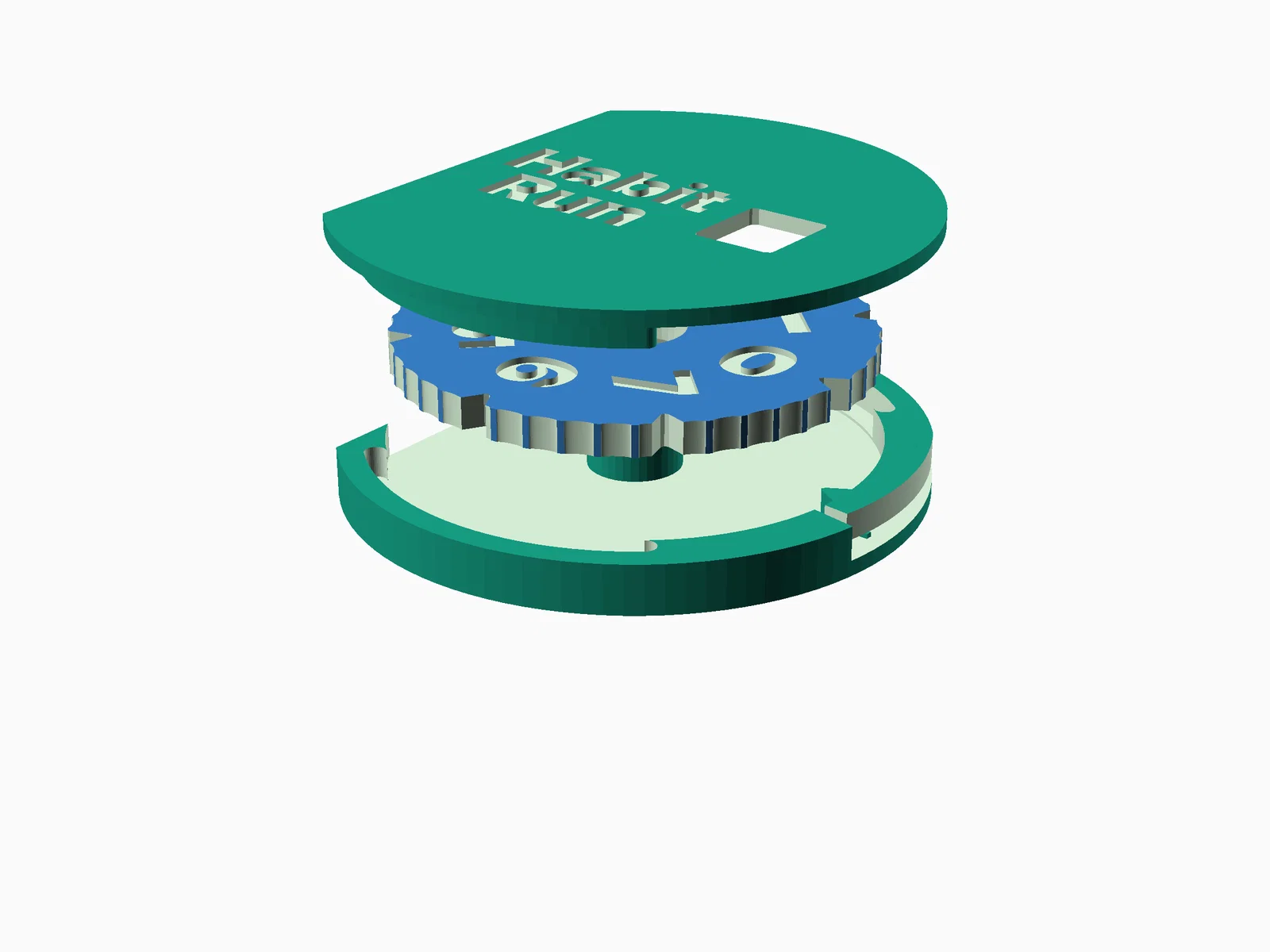

6. Bộ đếm thói quen: Đặt trên bàn, xoay một nấc mỗi khi hoàn thành thói quen hằng ngày; con số hiển thị chính là chuỗi ngày liên tiếp của bạn.

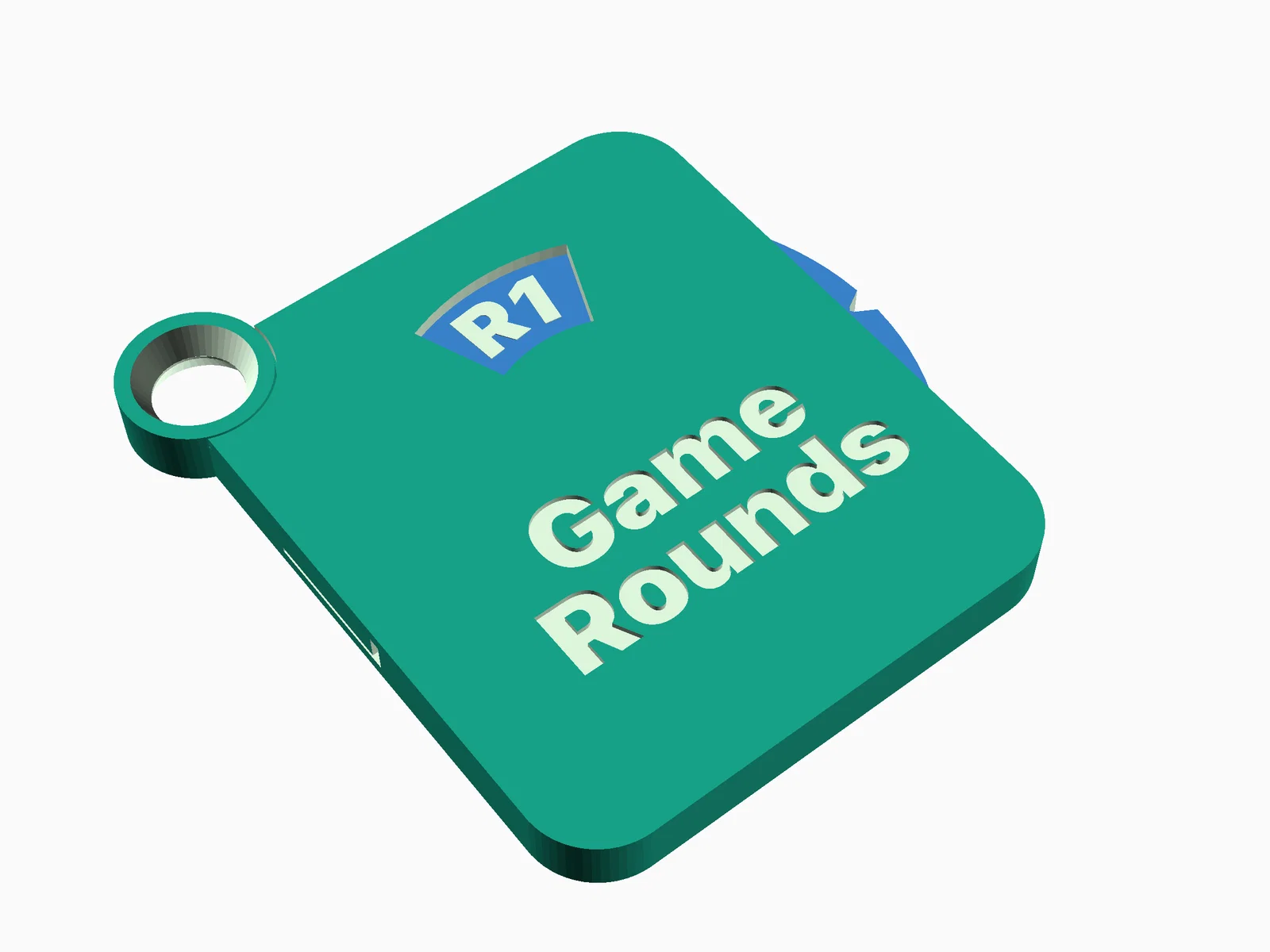

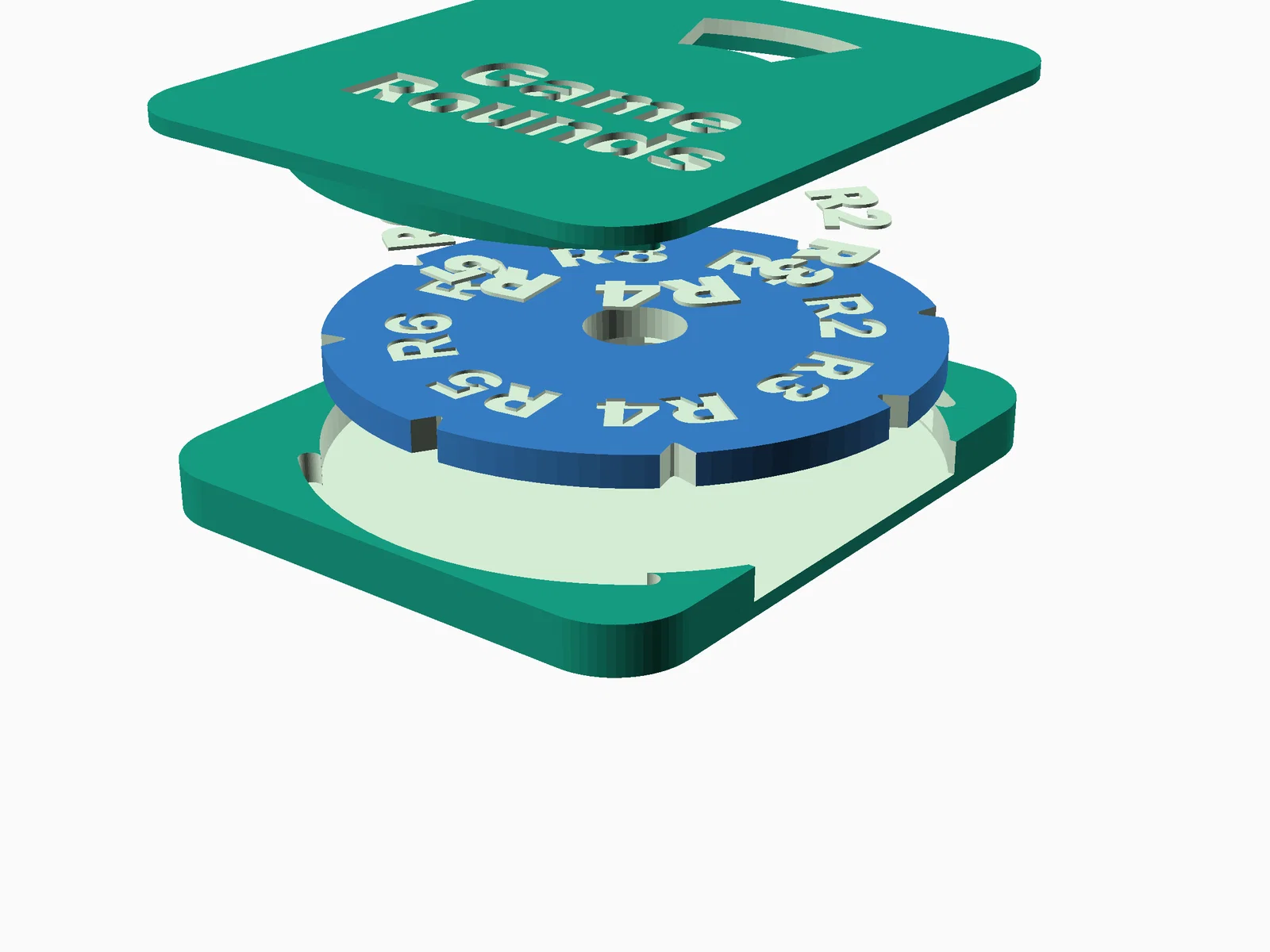

7. Bộ đếm vòng chơi Boardgame: Để giữa bàn, xoay sau mỗi vòng để mọi người cùng theo dõi thời gian chơi.

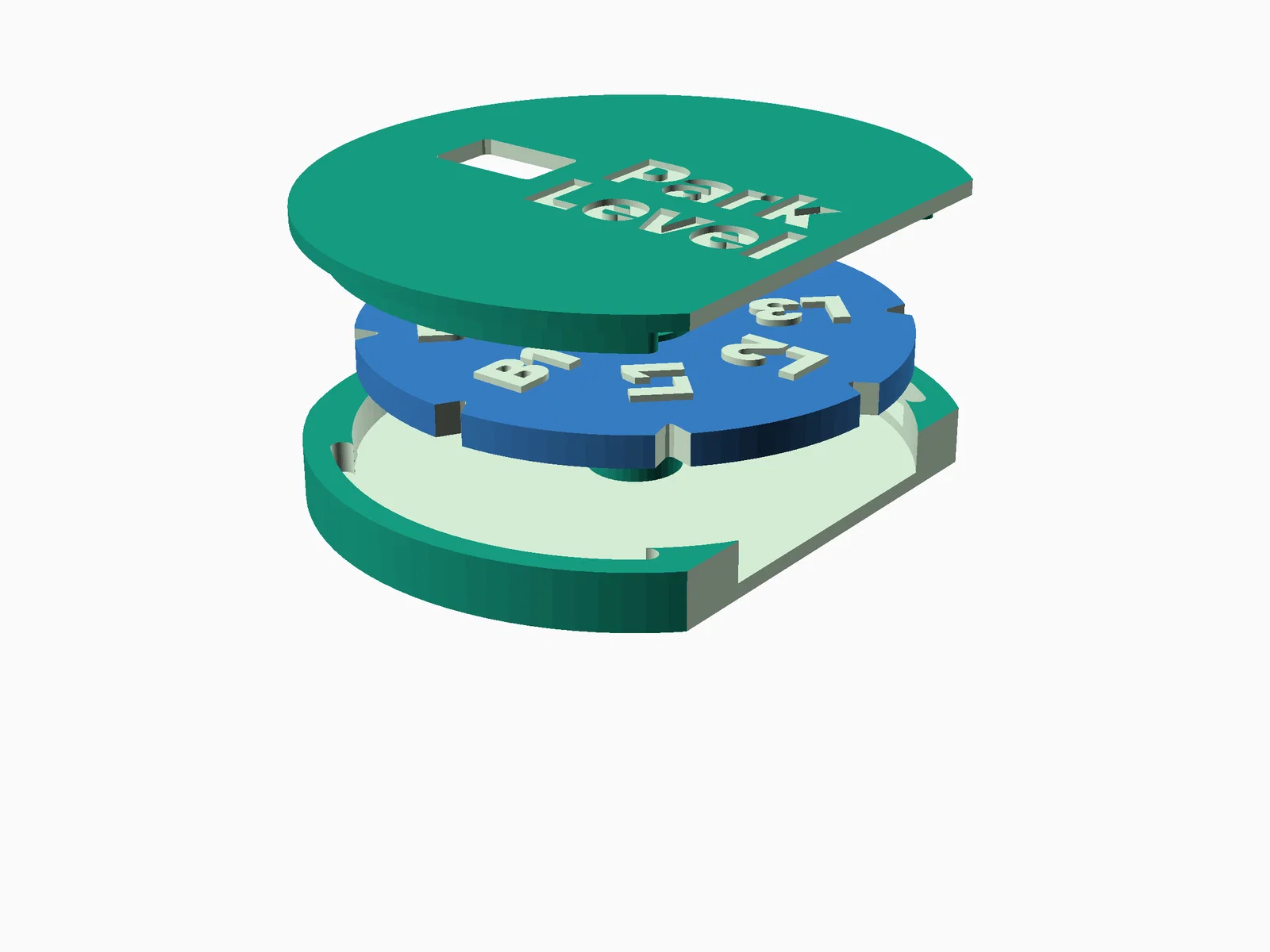

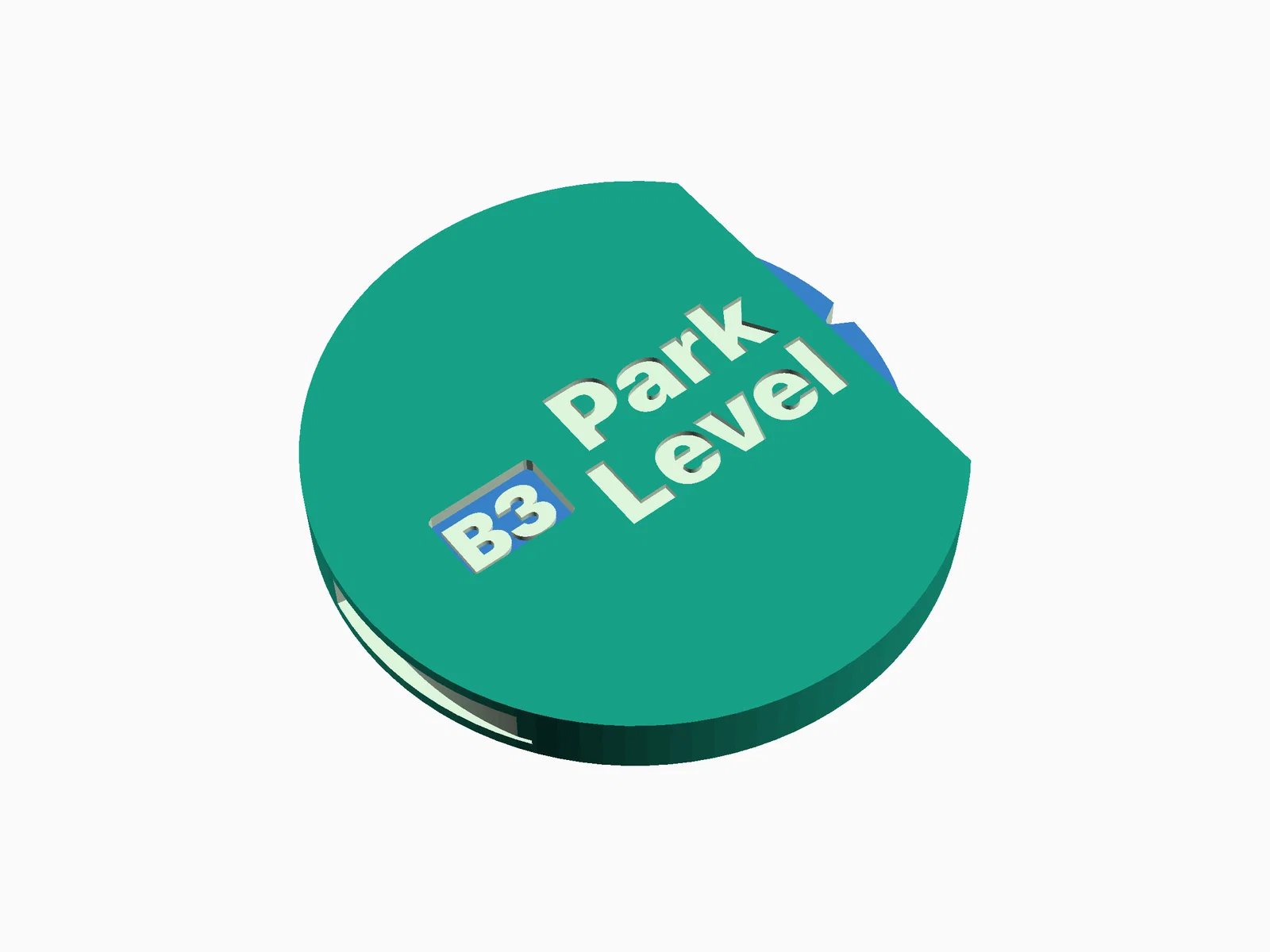

8. Bộ đếm tầng hầm gửi xe: Sau khi đỗ xe, xoay đến khu vực đỗ của bạn để ghi nhớ khi cần tìm lại xe.

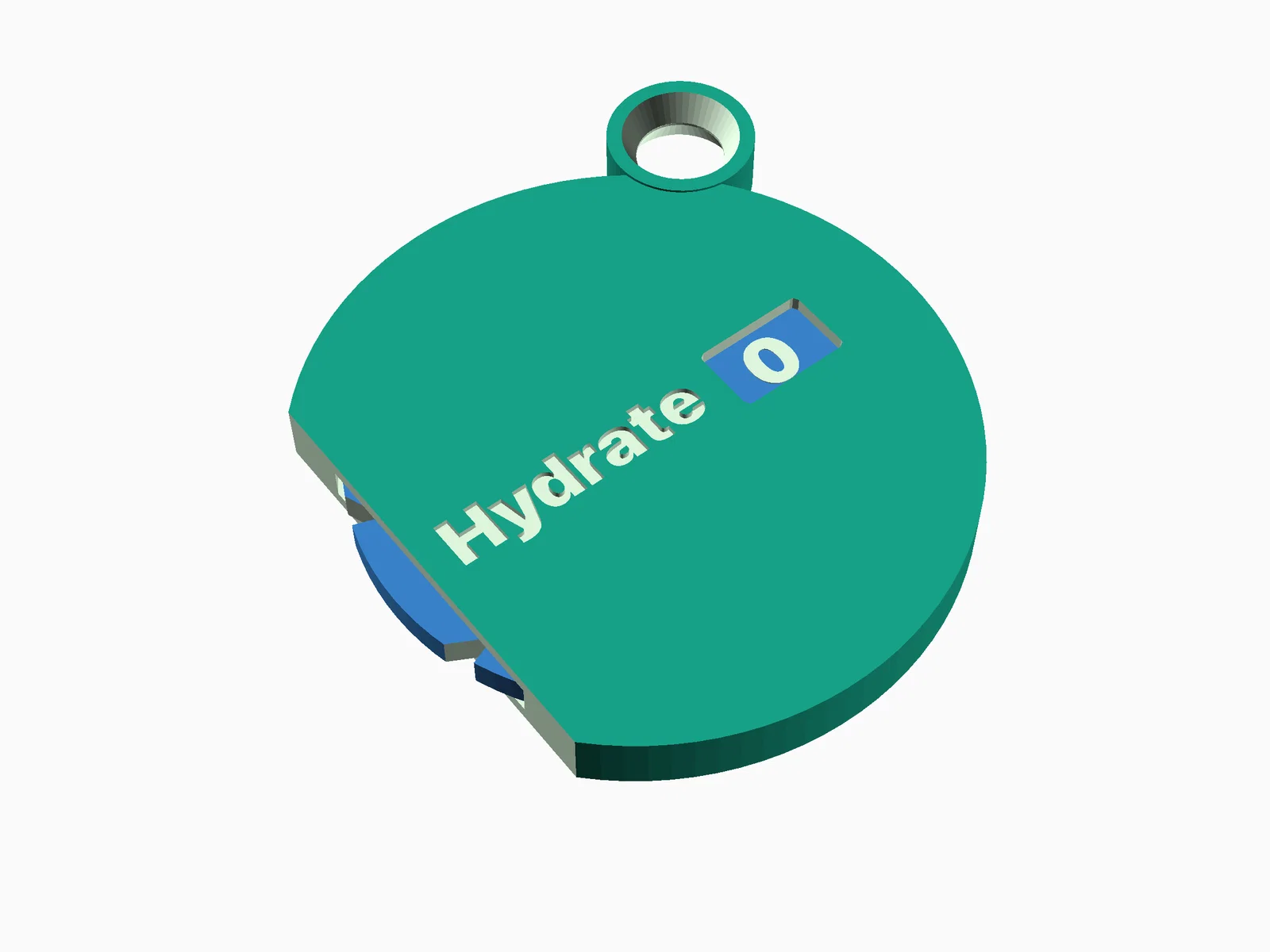

9. Bộ đếm lượng nước uống: Đặt gần bình nước, xoay nấc sau mỗi lần uống để theo dõi tổng lượng nước đã uống trong ngày.

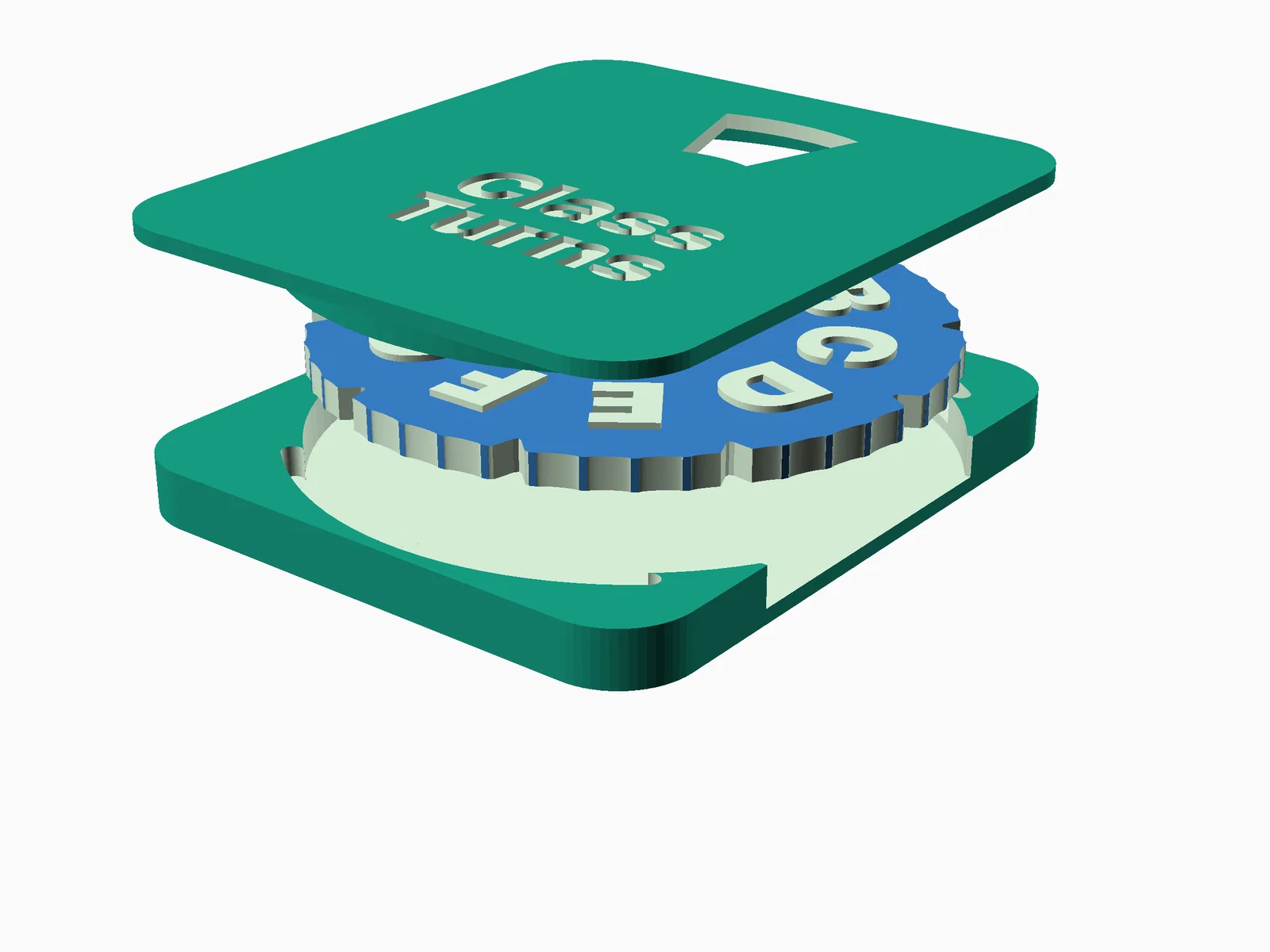

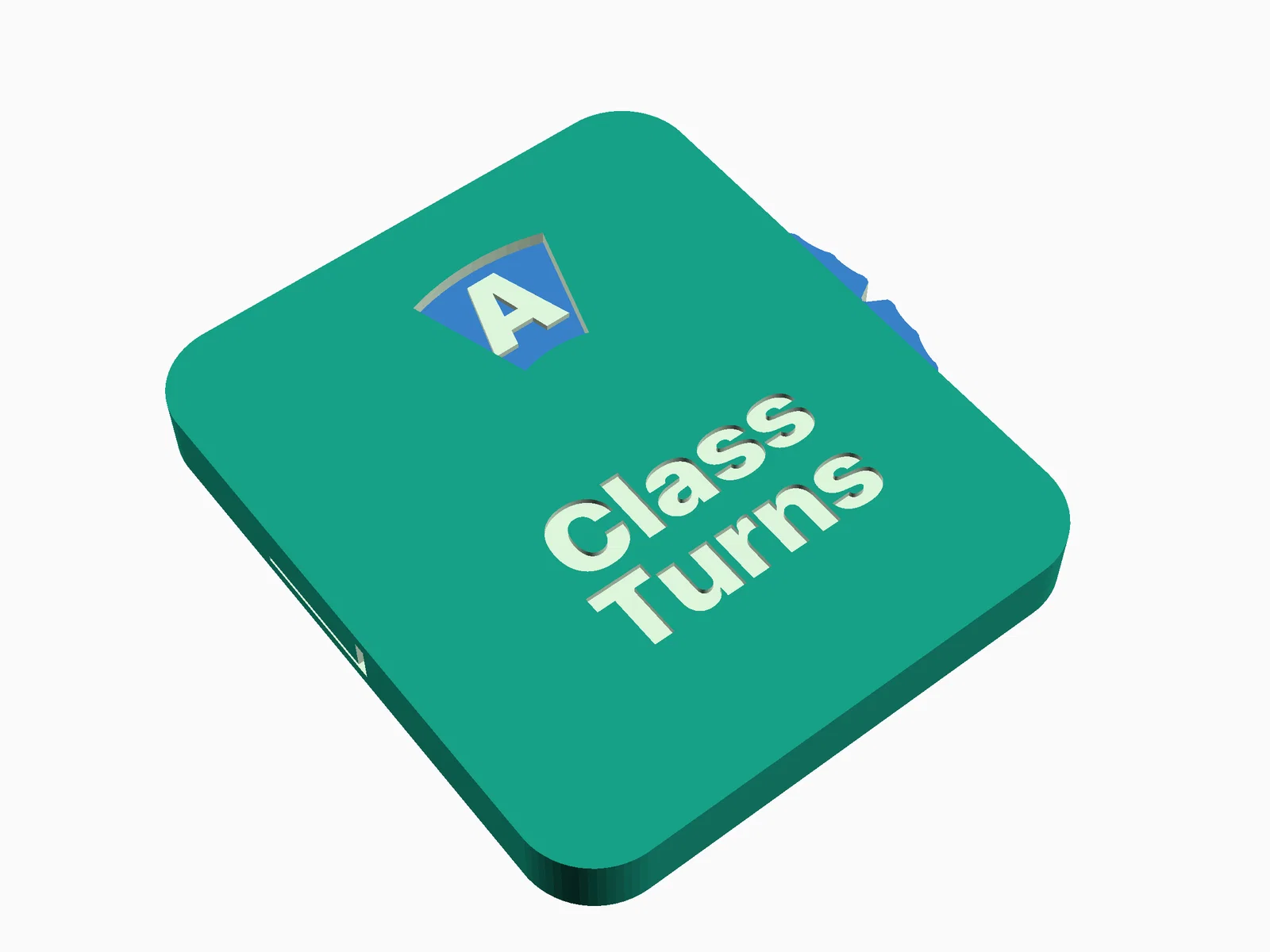

10. Bộ đếm lượt phát biểu: Dùng trong các buổi thảo luận nhóm, xoay lượt sau mỗi lần phát biểu để đảm bảo công bằng cho học sinh.
