Ngăn kéo Gridfinity “Poor man's” slim (tiết kiệm filament) v4

Remix từ Hệ thống ngăn kéo mô-đun Gridfinity Tác giả ChippWalters

Tác giả LOCKit3d_1807093

Lượt tải
206
Lượt thích
44
Lượt coi
1.084

File 2 19,1 MB

  • drawer_5x3_light_1772671973.fcstdFCSTD · 18,9 MB
  • drawer_5x3_light-Body_1772671975.3mf3MF · 188,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#236058
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

rev. 4:

  • cải thiện file .FCstd
  • giờ các wall pockets đã là parametric!

rev. 3:

  • bỏ bớt một số pockets ở backplate để tăng độ cứng

rev. 2:

  • làm dày phần grid vì các vách rất mỏng giữa pattern hơi khó in, mình nghi là do filament bị quá nhiệt trong nozzle (có thể hạ nhiệt độ sẽ khắc phục được)
  • backwall giờ đã somewhat parametric, bạn có thể đổi spacing và số lần lặp của pocket pattern (thời gian tới mình sẽ làm tương tự cho sidewalls)

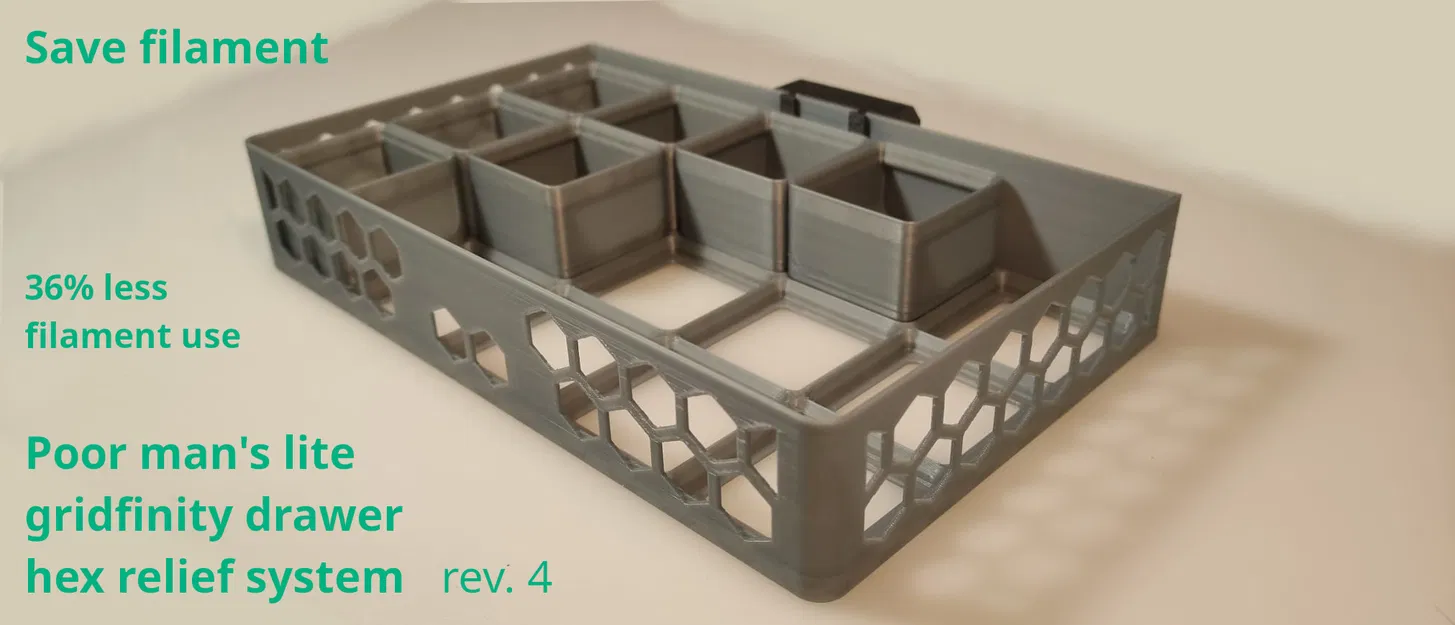

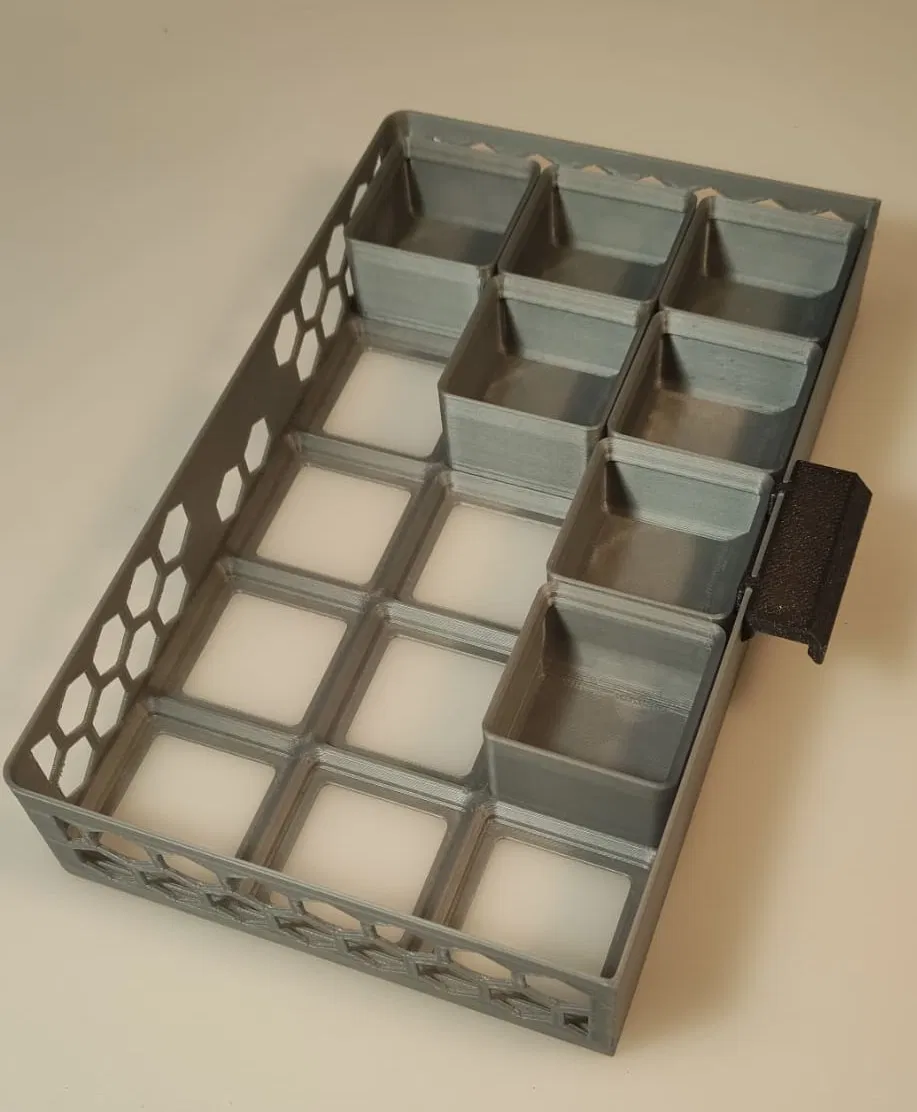

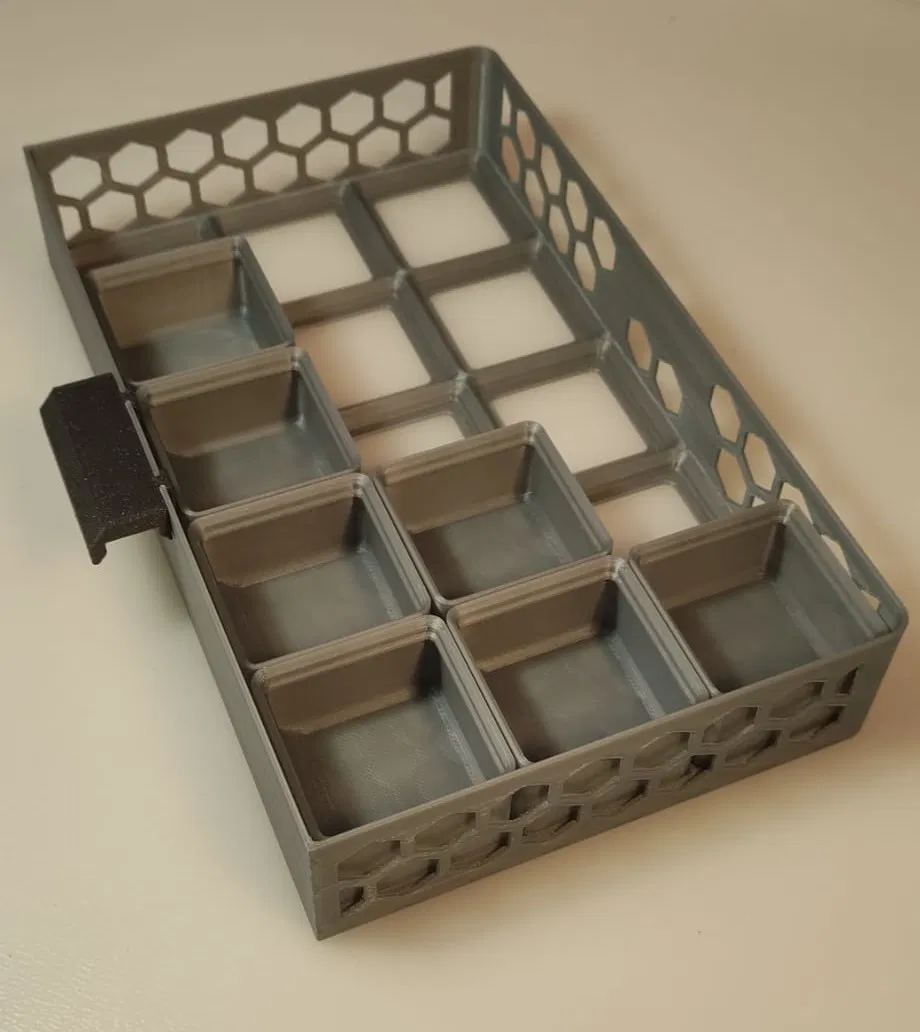

Đây là “poor man's drawer” cho hệ Chipp's Gridfinity modular drawer system:

  • tất cả vách cấu trúc dạng mesh, trừ mặt trước
  • có pockets bên dưới bins
  • giảm khoảng 36% filament so với drawer bản gốc

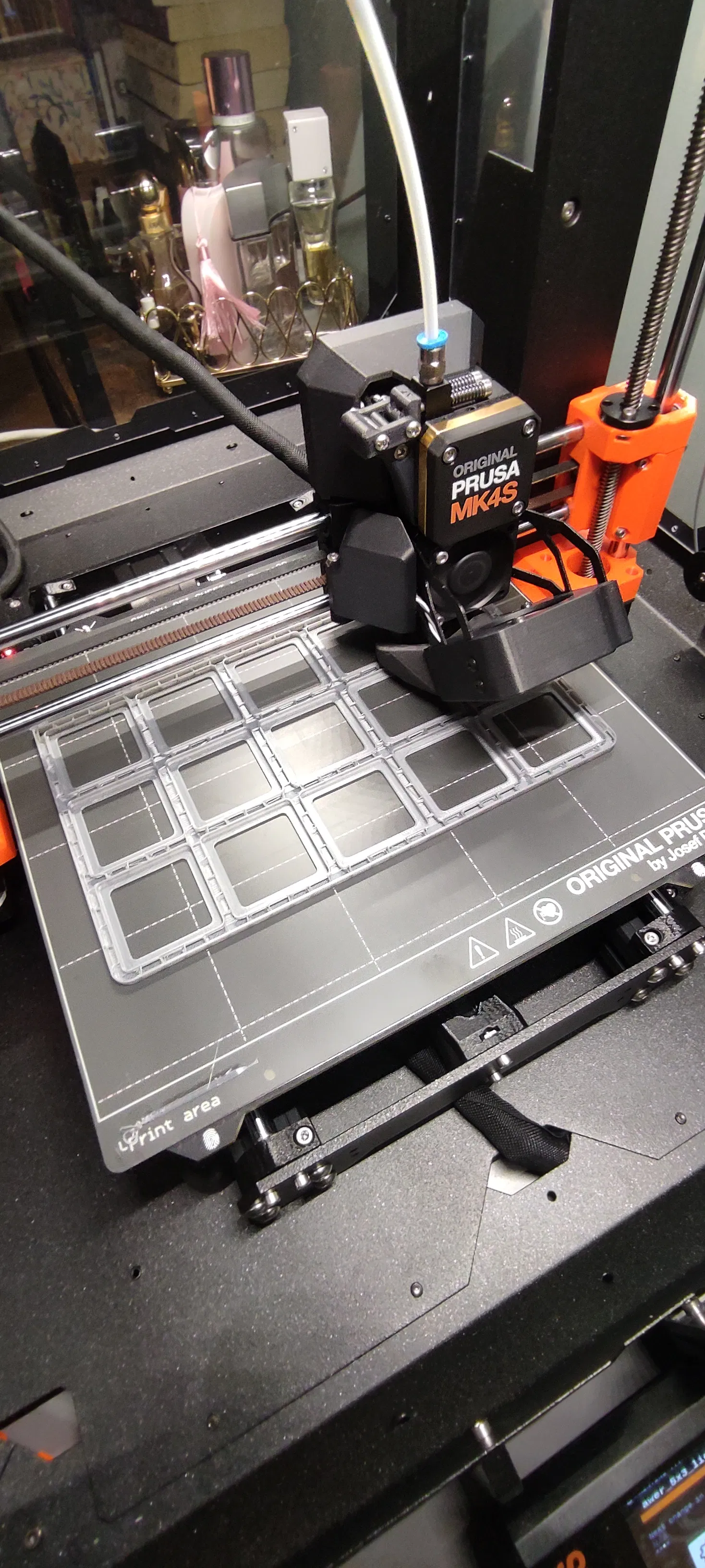

  • tăng khoảng 5% thời gian in so với bản gốc trên MK4S
  • dùng model vách rất mỏng này để test máy in của bạn

Mình đã giảm xuống còn 51g PLA so với 80g của thiết kế drawer gốc với layer height 0.2mm, 1 perimeter, 5% 3D honeycomb infill, 3 top và 2 bottom shells.

Nó trượt được.

Mình có đính kèm file FreeCAD-1.0beta .fcstd nếu bạn muốn vọc chỉnh sửa thêm.
