Hệ thống ngăn kéo mô-đun Gridfinity

Cập nhật: Sửa khay trên cùng (nếu bạn đang sử dụng). Một vài số đo ở hàng giữa bị sai. Bây giờ đã ổn. Vui lòng tải xuống tệp sửa lỗi: top-tray-with-4-holes-V3.stl.

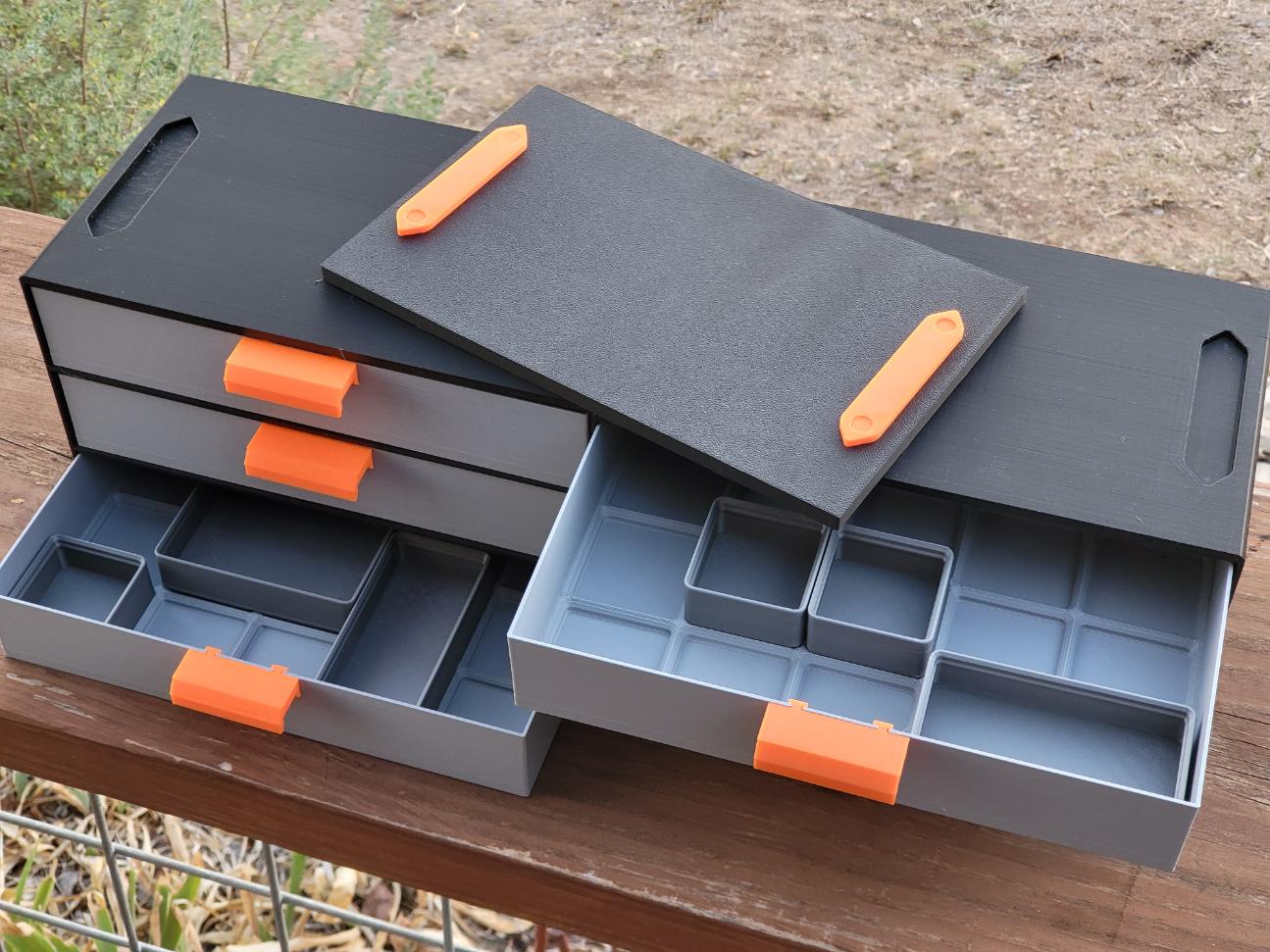

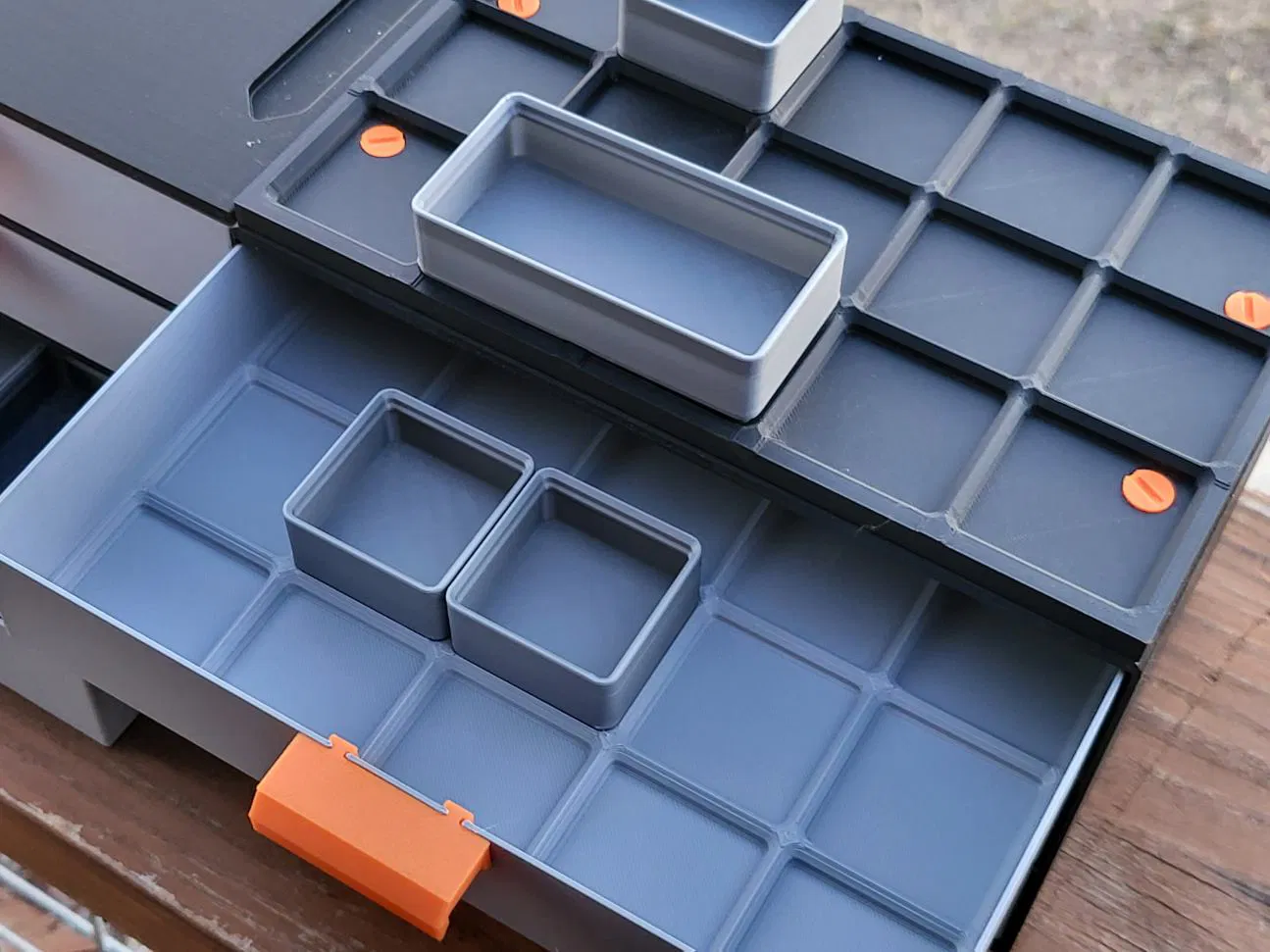

Tôi biết một phần nhiệm vụ Gridfinity của Zach là "công khai", nhưng đôi khi bạn chỉ cần ngăn kéo. Giải pháp có thể xếp chồng này có một số biến thể, bao gồm đáy ngăn kéo Gridfinity và ngăn kéo có đáy trơn, và cả tấm trên cùng Gridfinity.

Độ dày của thành, đối với tôi, là vừa phải. Không quá mỏng manh, cũng không quá nặng, vì vậy mọi thứ đều chắc chắn - giống như các bản in Gridfinity khác. Tôi biết có những thiết kế khác sử dụng ít nhựa hơn và có thành mỏng hơn, nhưng những cái này sẽ bền lâu và chúng có cảm giác phù hợp với tôi.

Tất cả đều in được trên cả Bambu và Prusa. Tôi đã sử dụng PLA và cài đặt thông thường. Tôi đoán bạn có thể sử dụng vòi phun 0.06mm, nhưng không chắc các vít ray của tấm trên cùng sẽ in tốt, mặc dù tôi nghĩ có lẽ chúng sẽ ổn.

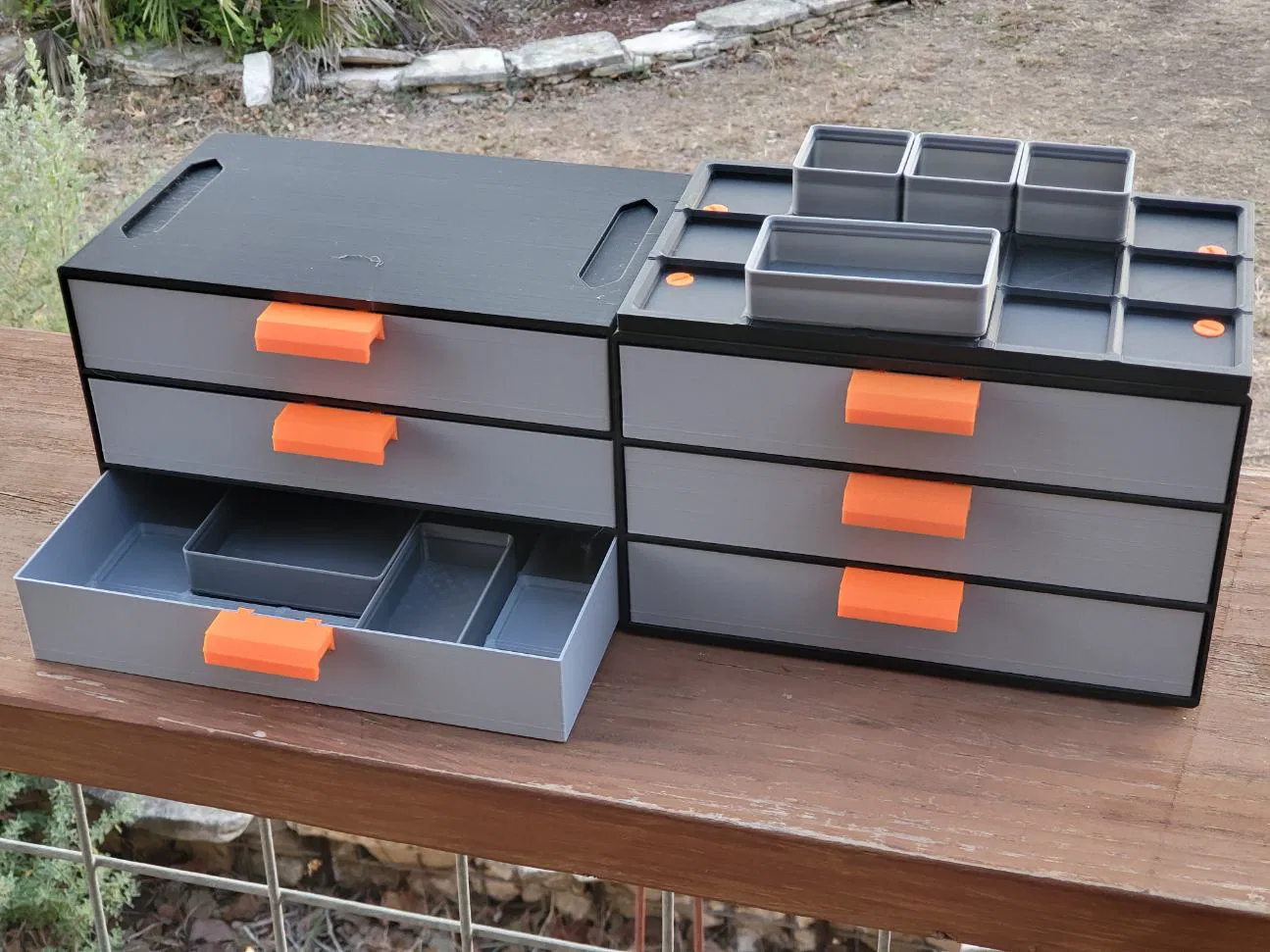

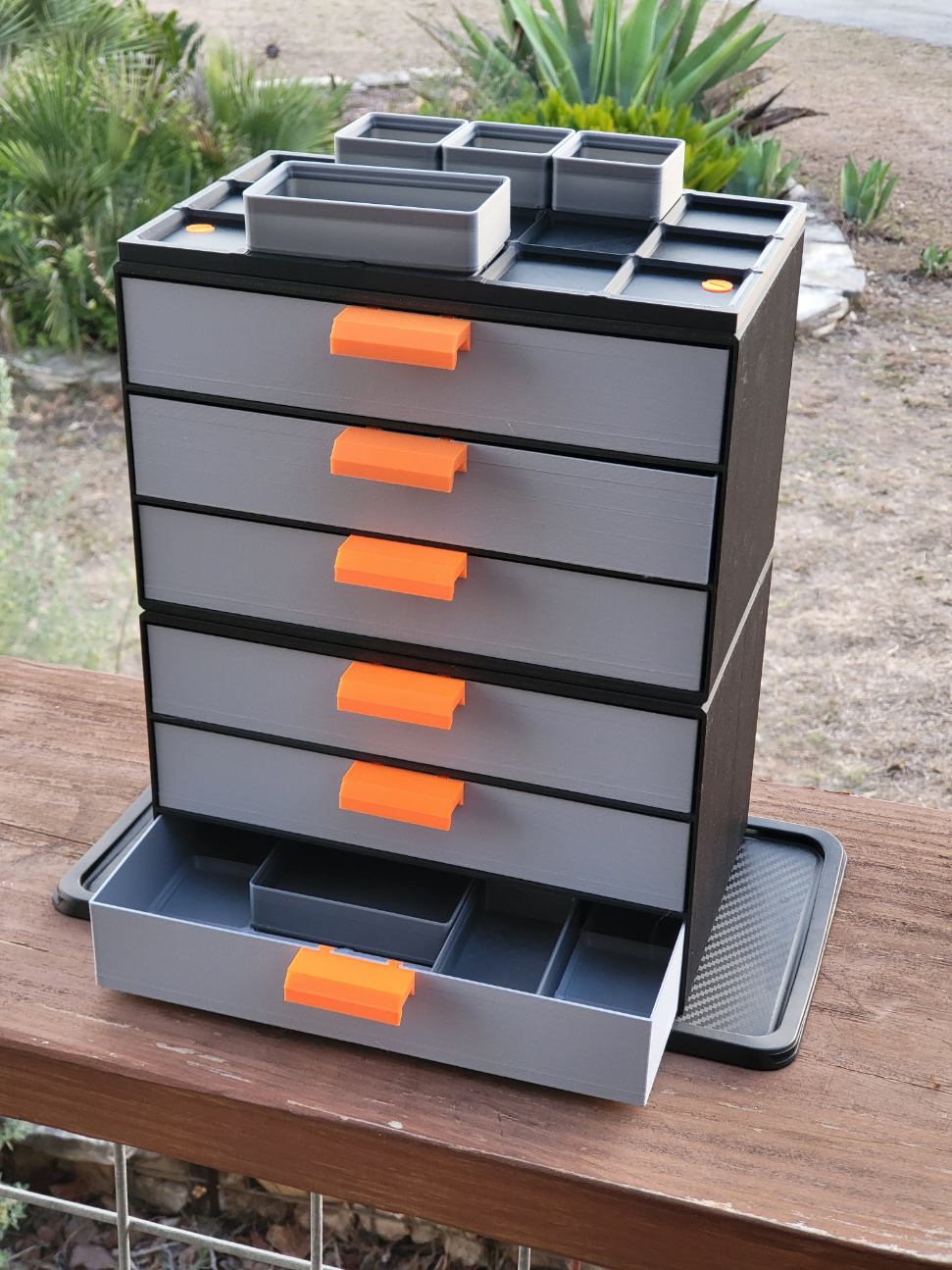

Về việc lắp ráp, nó khá đơn giản. Bạn có thể xếp chồng các hộp lên nhau vì chân ở đáy vừa với các lỗ ở trên. Và, nếu bạn muốn có một bảng gridfinity ở trên, thì bạn cần in thêm chân cho nó và chúng được gắn bằng một vài bu lông 3D in đầu phẳng. Và đó thực sự là tất cả. Không có hộp nào được cố định bằng cơ khí, nhưng chúng khá ổn định.

Ngoài ra, tay cầm chỉ cần gắn vào ngăn kéo.

Vì vậy, nếu bạn muốn in một bộ duy nhất với tấm trên cùng gridfinity thì chỉ cần in một hộp, ba ngăn kéo (loại nào cũng được), ba tay cầm, một tấm trên cùng, hai chân tấm trên cùng và bốn bu lông đầu phẳng.

Ngoài ra, tôi đã thêm một vài hộp gridfinity khác có chiều cao 4U, rất khó tìm. Tôi đã tạo chúng bằng OpenSCAD nhờ Jamie. Hoạt động rất tốt.
