Thanh giằng hông Creality K1 Max (Side Braces)
Bộ side braces cho Creality K1 Max (v1.2 alpha). Khuyến nghị lắp bằng vít M3x18, tránh vít quá dài vì có thể chạm belt/corner blocks. Nếu in ABS, cần shrinkage 99.5% trong Orca. In 5 walls, 20% gyroid infill.
Mô tả
Phiên bản 1.2 (alpha)
Lắp lại bằng vít M3x18 – đừng dùng vít quá dài vì có thể chạm vào belt hoặc các corner blocks.
Nếu in bằng ABS thì BẮT BUỘC phải dùng thiết lập shrinkage 99.5% trong Orca (hoặc phần mềm tương tự) ở phần cài đặt filament.
In với 5 walls và 20% gyroid infill thì mỗi góc tốn khoảng 85g filament.

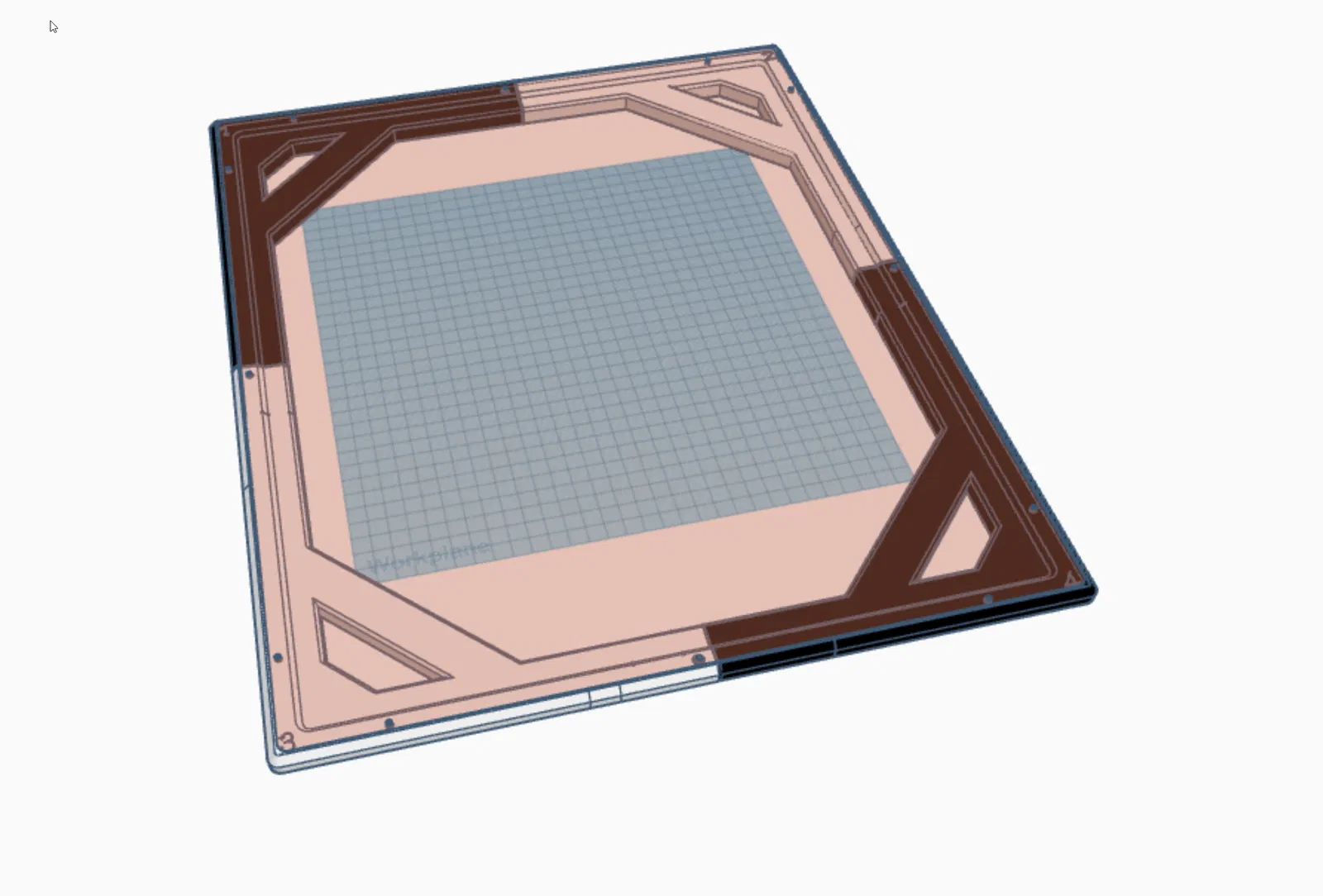

Cảm ơn D3D cho thiết kế gốc. Mình dựng một bản sao digital của tấm side panel rồi chồng lên K1 side brace và kéo dài model/tạo lại các lỗ bắt vít để vừa khít.

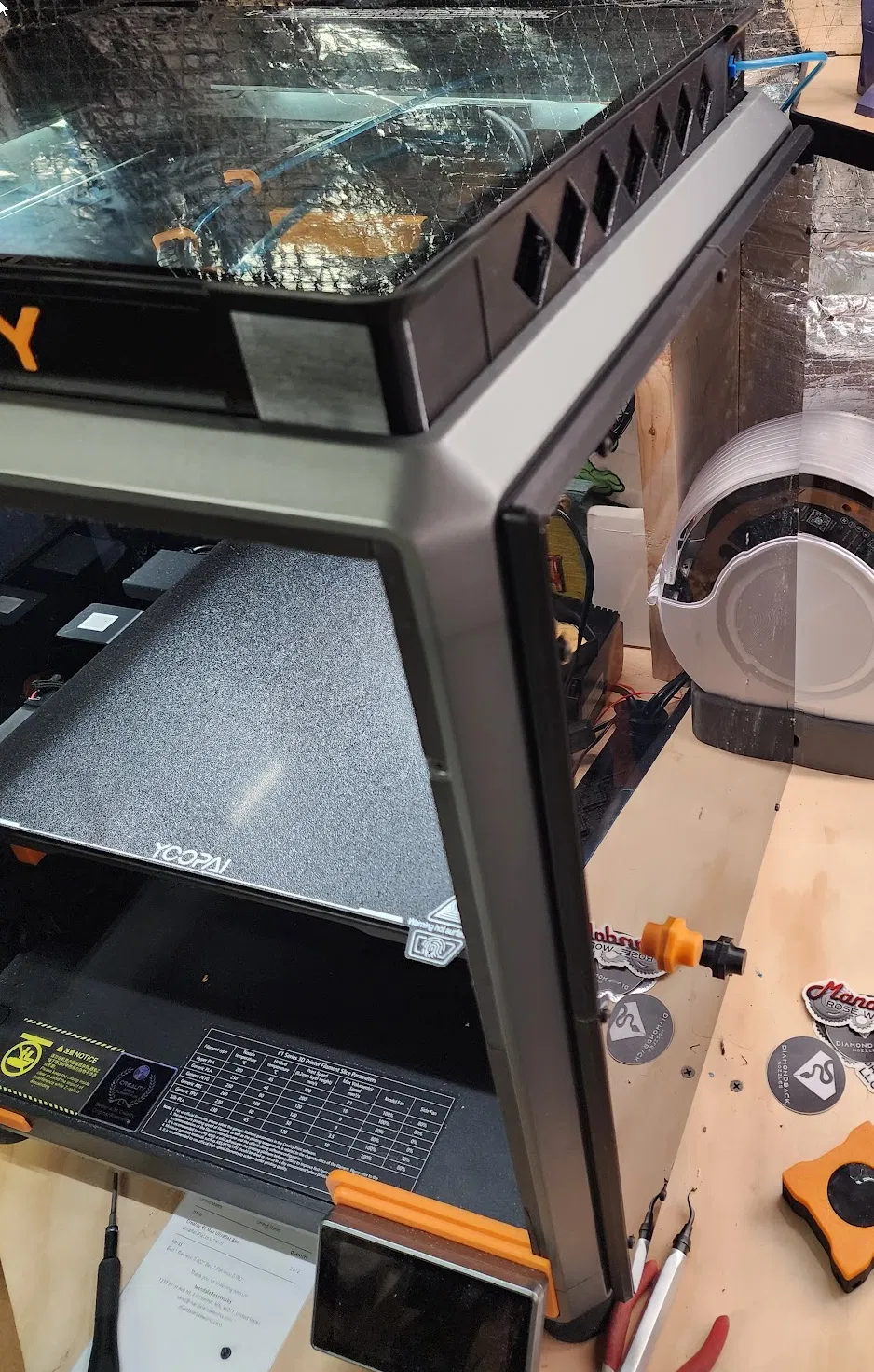

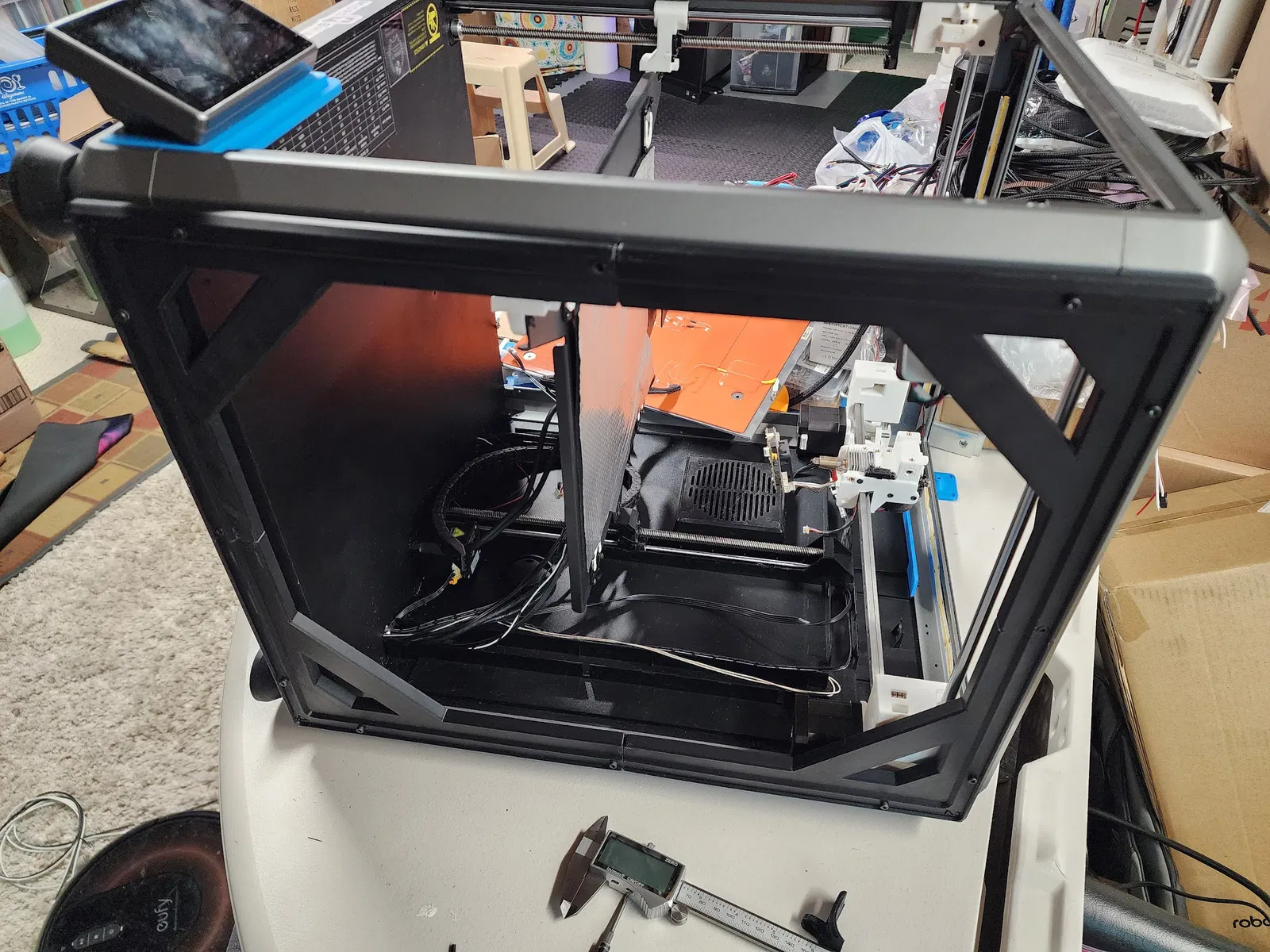

Mẫu này đã được test fit trên K1 Max của mình và ok. Vui lòng in thử trước chỉ vài lớp để kiểm tra độ vừa, tùy theo thiết lập shrinkage.
Changelog:
Version 1.0 : Upload model ban đầu
Version 1.1 : Bỏ các lỗ âm (recessed holes) ở vị trí vít giữa phía trên/dưới (K1 không có vít ở đây nên trên K1 các miếng chỉ bắt bulông với nhau)
Version 1.2 : Tăng chiều cao các miếng lower left/lower right thêm 0.1mm, giảm bề rộng miếng top left 0.05mm
