Cobra Toolhead - Gá Direct Drive Linear Rails cho Orbiter 2.0 & Rapido HF

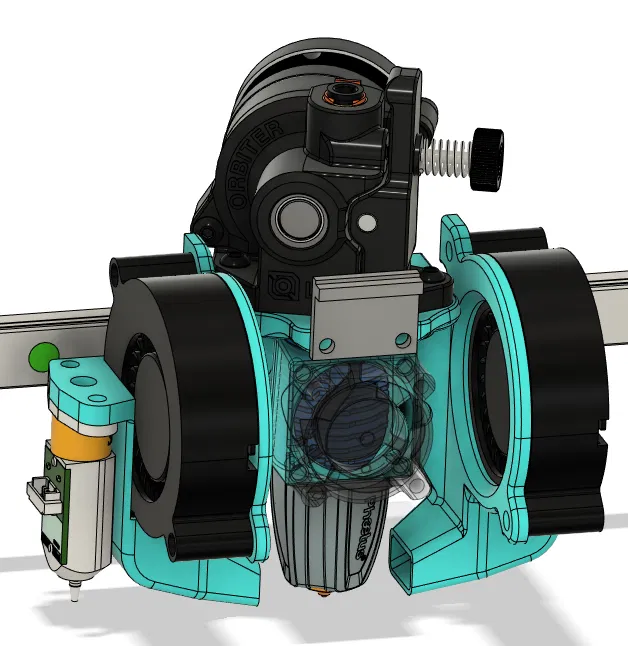

Toolhead để gắn lên hầu như mọi máy in 3D có Linear Rails MGN12H được lắp ở bên hông (không phải lắp trên đỉnh thanh nhôm định hình). Bản remix này được tinh chỉnh để dùng với extruder Orbiter v2.0 và hotend Rapido HF.

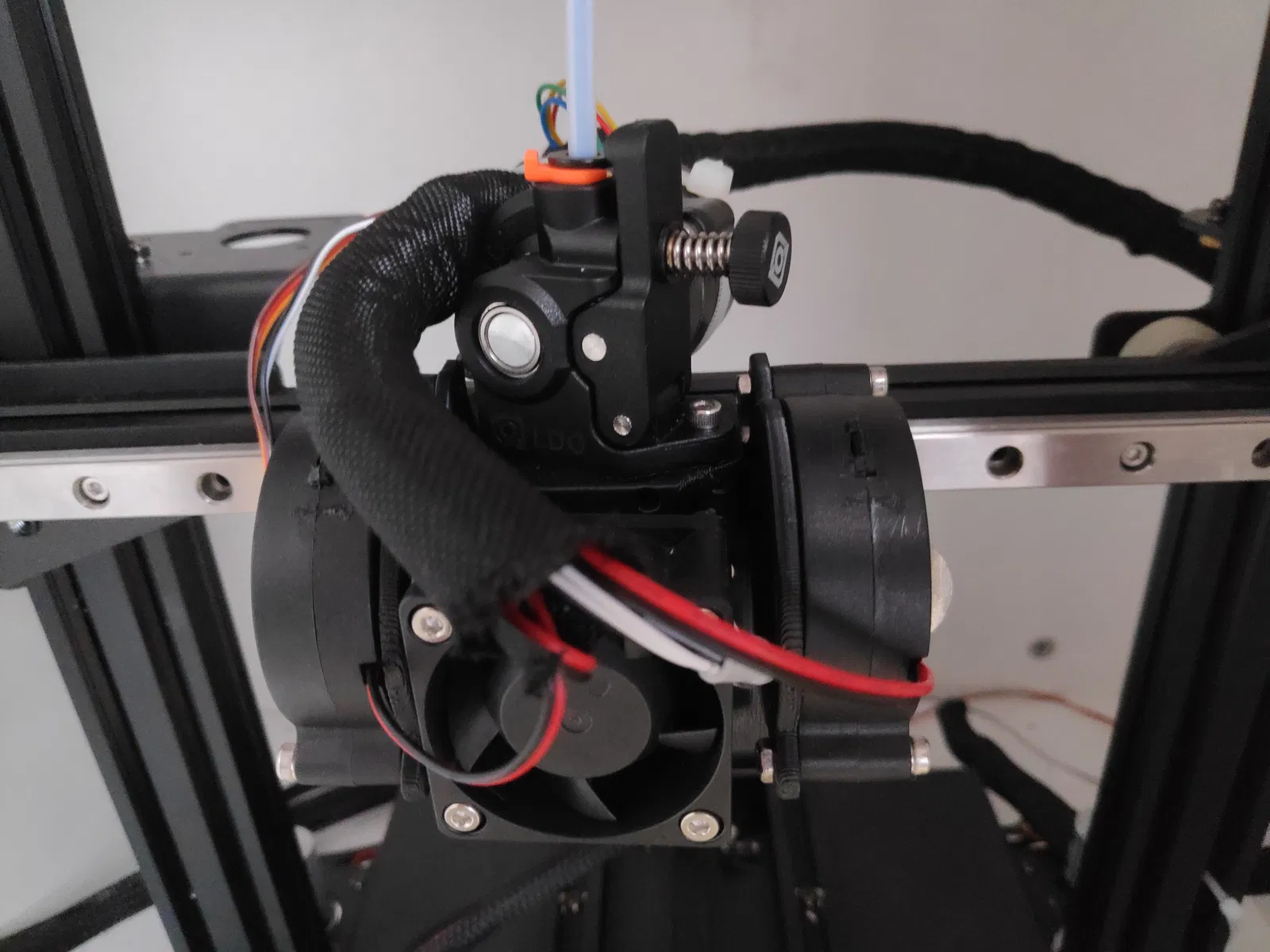

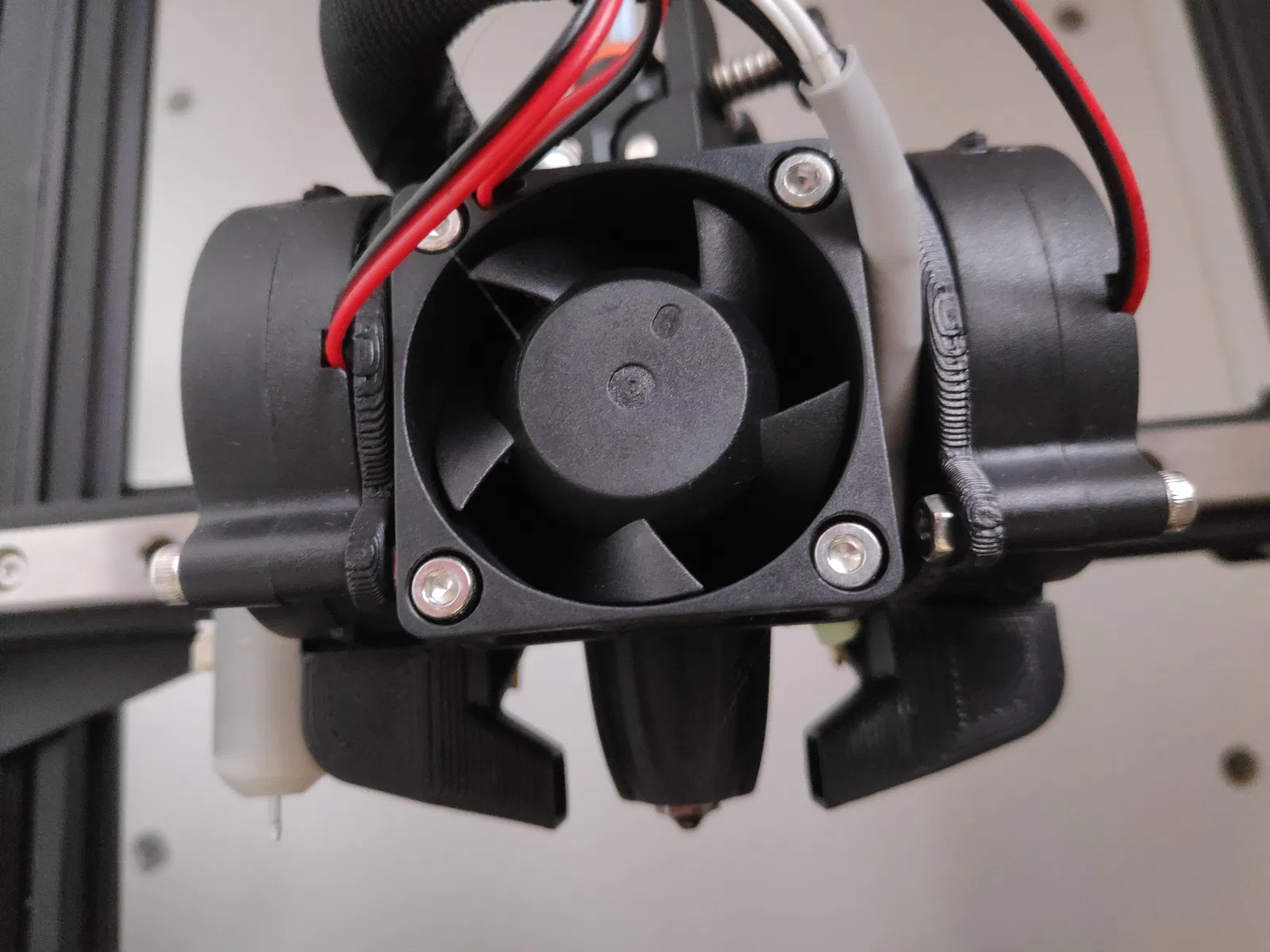

Trong hình, toolhead được gắn trên Biqu B1 (nếu bạn quan tâm bản mod đầy đủ cho Biqu B1, vui lòng xem các dự án khác của mình).

Thiết kế dùng heat insert M3 (OD 4.2mm H3mm). Danh sách BOM đầy đủ có trong dự án gốc (mình dán lại bên dưới để hướng dẫn được đầy đủ):

- Phaetus Rapido HF Hotend
- Ống PTFE
- Orbiter v2.0
- 2x quạt blower 5015
- Quạt 25x25mm hoặc quạt 40x40mm
- BLTouch hoặc Microprobe (tùy chọn - Microprobe chính xác hơn nhiều)
- ADXL345 Accelerometer (tùy chọn)
- 2x vít M3*6mm (cho accelerometer, tùy chọn)
- 15x vít M3*8mm
- 4x vít M3*10mm (trong đó 2 con dùng cho BLTouch tùy chọn)
- 2x vít M3*14mm
- 4x vít M4*18mm
- 4x vít M2.5*8mm (đi kèm hotend Rapido)
- 5x tán M3 (trong đó 2 cái dùng cho BLTouch tùy chọn)
- 13x insert M3 (2x cho ADXL345 tùy chọn, 1 cái nên ngắn hơn, dùng để gắn quạt 5015 - được đánh dấu bên dưới trên hình lắp ráp bằng vòng tròn đỏ)

QUAN TRỌNG: Không thể gắn accelerometer nếu dùng quạt 40x40.

Hướng đặt chi tiết khi in được thể hiện trên hình:

Vui lòng đảm bảo phần main body sau khi lật (flip) đang chạm mặt bàn in (build plate) đúng cách (cũng được minh họa trong hình).

Thông tin in:

• ABS/ASA
• Infill gợi ý: 40–60% (không áp dụng cho phần mount quạt 25x25 hoặc 40x40)

Ngoài ra, để ghi công thiết kế gốc, vẫn giữ lại phần support tích hợp cho dây đai GT2 (hình được copy từ thiết kế gốc). Nhớ tháo nó ra sau khi in xong:

Lắp ráp:

1. Ép/gắn toàn bộ heated inserts

2. Gắn main body lên Linear Rails
3. Gắn hotend Rapido lên main body
4. Cắt ống PTFE đúng chiều dài (cố gắng chính xác nhất có thể) và đưa vào hotend
5. Gắn extruder Orbiter
6. Gắn 2 quạt 5015 vào các fan body
7. Gắn các fan body lên main body
8. Gắn hotend fan body lên hotend Rapido
9. Gắn quạt hotend
10. Gắn dây đai và siết căng

Thông số:

• BLTouch offset:
  • X = -49mm
  • Y = 0mm
• Extruder steps, dòng (current), v.v. - theo tài liệu Orbiter v2.0
• Rapido hotend - thermistor mặc định: ATC Semitec 104NT-4-R025H42G

Nếu có câu hỏi gì, cứ để lại ở phần bình luận.
Mình cũng rất cảm kích nếu bạn thêm hình ảnh/realizations ở mục phù hợp.
