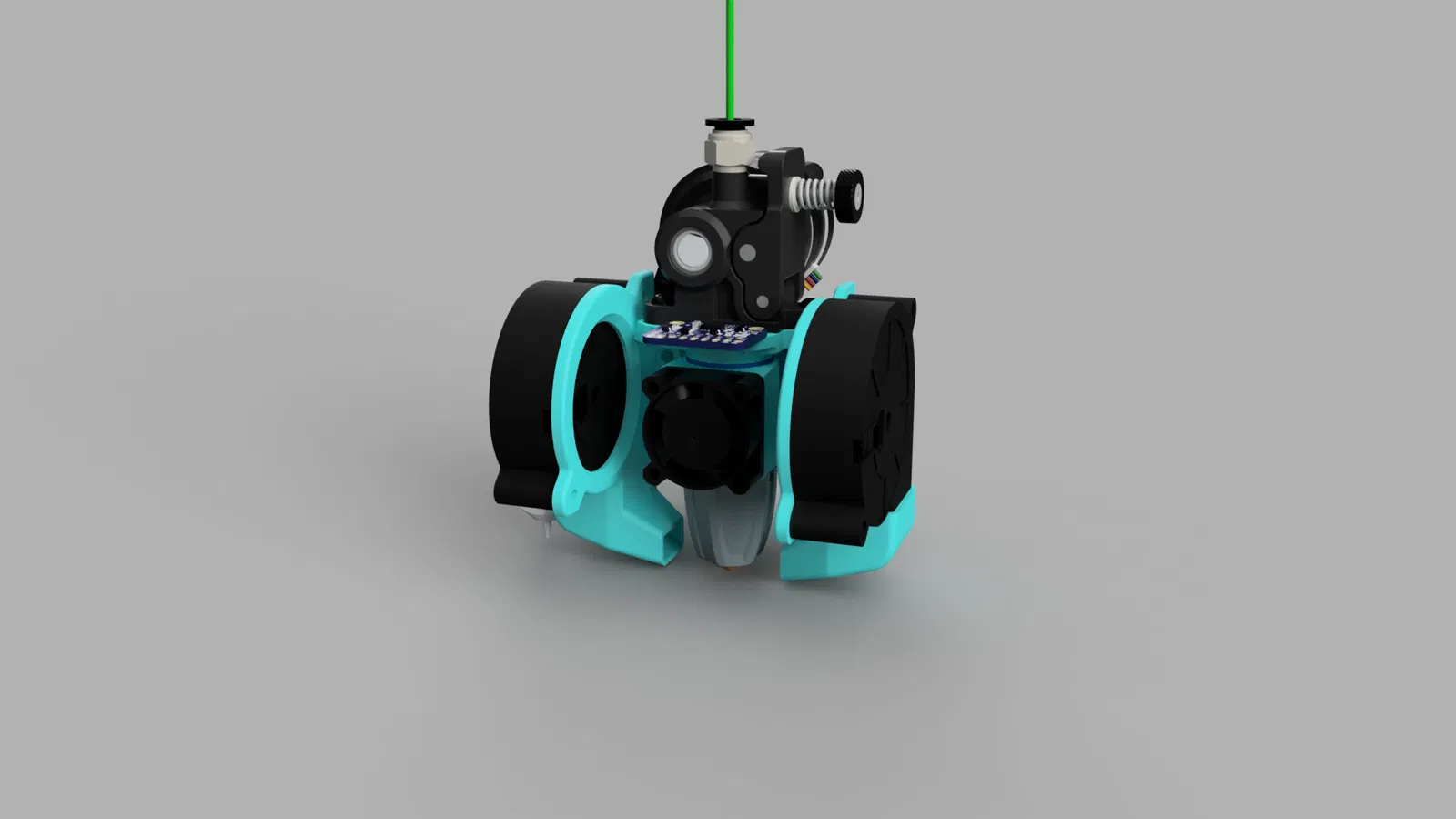

Nâng cấp Trục X Ender 3: DD Nhẹ, Ray Tuyến Tính & Linh Kiện Cao Cấp

17.02.23 - Tải lên file STEP cho phiên bản mình đã chạy một thời gian. Thay đổi chính: * Hiện tại đang sử dụng tấm gắn bằng nhôm 3003-H13 uốn cong thay vì tấm gắn bằng nhựa in 3D ban đầu.

• Chuyển sang Orbiter v2.
• Thay đổi cảm biến cân bàn thành cảm biến PL-08N.
• Thay đổi Rapido sang cấu hình UHF vì hiện tại đã có đầu phun CHT cho Volcano.
• Chuyển sang quạt tản nhiệt 25mm để tiết kiệm trọng lượng. Đáng tiếc là nó ồn hơn nhưng mình đã khắc phục bằng điện trở. Đây là bản sửa đổi toàn diện trục X cho Ender 3 của mình. Mình đã dùng nó để đạt kỷ lục thế giới hiện tại của máy bedslinger trong thử thách #speedboatrace benchy chỉ với 4 phút 48 giây. Sau khi thử các thiết kế của người khác và gặp sự cố hoặc hiệu suất kém vì chúng luôn thiếu sót, cuối cùng mình quyết định thiết kế hệ thống trục X của riêng mình. Mình đã đẩy máy in của mình lên gia tốc 40kmm/s^2 ở tốc độ 360mm/s, với điểm nghẽn là các stepper E3D High Torque của mình (không khuyến khích, hãy mua LDO 2504AC thay thế). Mình sẽ chia sẻ file STEP cùng với các file STL và rất mong được thấy cộng đồng nâng cấp thiết kế của mình! Dự án này yêu cầu: Dụng cụ: * Mỏ hàn / Dụng cụ cắm ren
• Lục giác
• Kìm
• Kéo ống / dao rọc giấy Phần cứng & Linh kiện: * Thanh ray MGN12H dài 300mm
• Đầu phun Phaetus Rapido HF
• Ống PTFE 28mm
• Orbiter v1.5 (có thể tải lên các phiên bản khác cho các extruder khác trong tương lai gần)
• 2x quạt thổi 5015 (mình dùng quạt GDSTime 12V, chúng chạy tốt ở 24V và thổi rất nhiều gió)
• Quạt 25x10mm hoặc quạt 40x10mm (quạt 25mm nhẹ hơn và đủ tản nhiệt cho Rapido)
• BLTouch (Không bắt buộc)
• Cảm biến gia tốc ADXL345 (Không bắt buộc)
• 2x ốc M3*6mm (cho cảm biến gia tốc, không bắt buộc nếu không sử dụng)
• 15x ốc M3*8mm
• 4x ốc M3*10mm (2 cái cho BLTouch, không bắt buộc nếu không sử dụng)
• 2x ốc M3*14mm
• 4x ốc M4*18mm
• 4x ốc M2.5*8mm (Đi kèm với Đầu phun Rapido)
• 2x Đai ốc M3
• 6x Ren cấy M3 (Thiết kế cho loại này: https://aliexpress.com/item/1005002615923810.html OD 4.2mm H3mm) Các bộ phận in 3D: * Mount
• Kênh dẫn khí L (Duct L)
• Kênh dẫn khí R (Duct R)
• Kênh dẫn khí quạt 25mm / Kênh dẫn khí quạt 40mm, tùy theo kích thước quạt tản nhiệt đầu phun của bạn Cài đặt và định hướng in: Mình đề xuất mật độ lưới 25% Gyroid, 4 lớp tường (+ thêm lớp tường xen kẽ cho Mount), không cần Supports, chiều cao lớp 0.2mm, độ rộng đường in 0.5mm. Mount: Căn chỉnh theo mặt này: Duct L và Duct R:
• Duct 25mm / 40mm: Hướng dẫn lắp ráp: * Lắp 6 ren cấy M3 vào Mount tại các vị trí này:
• Cắt bỏ các bộ phận hỗ trợ tích hợp cho các khe cắm dây đai:

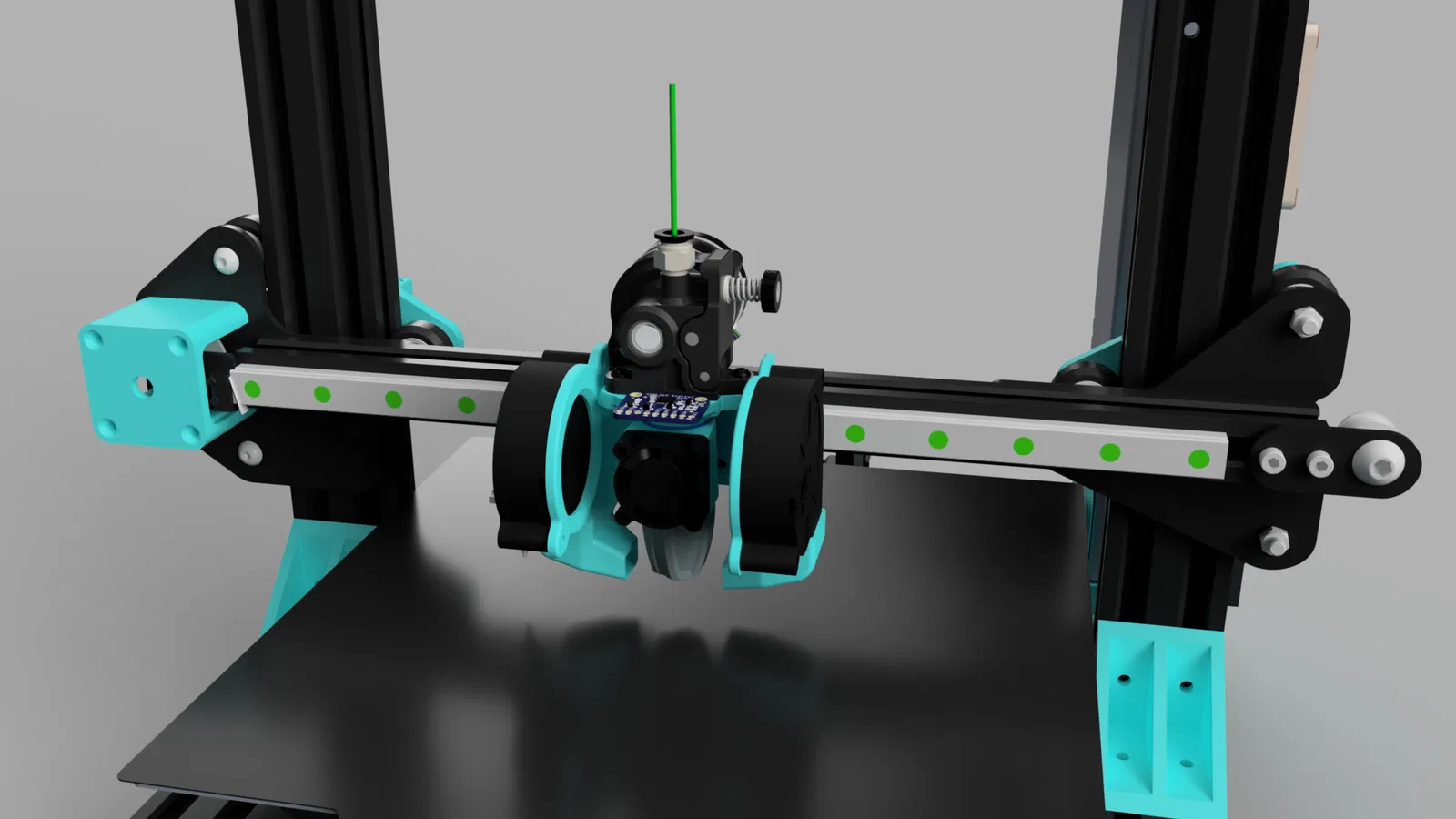

• Gắn thanh ray tuyến tính vào mặt trước của thanh nhôm 2020. Bạn có thể sử dụng mỗi lỗ vít cách nhau. Gắn bộ phận Mount đã in vào thanh ray tuyến tính bằng ốc M38mm và kết nối dây đai (màu đỏ):
• Gắn quạt đầu phun vào kênh dẫn khí mong muốn (25/40mm với ốc M3*14mm) và lắp vào Rapido:
• Gắn đầu phun Rapido và quạt tản nhiệt bằng 4x ốc M2.5*8mm. Đảm bảo cáp đi theo hướng như chỉ dẫn màu xanh lam:
• Lắp một đoạn ống PTFE 28mm vào Rapido (màu đỏ), và vặn Orbiter vào (2x ốc M3*10mm, màu xanh lam):
• Gắn quạt 5015 (4x ốc M418) và BLTouch (2x ốc M310 + 2x đai ốc M3) bằng các ốc vít như hình. Các ốc M4 sẽ ren trực tiếp vào nhựa:

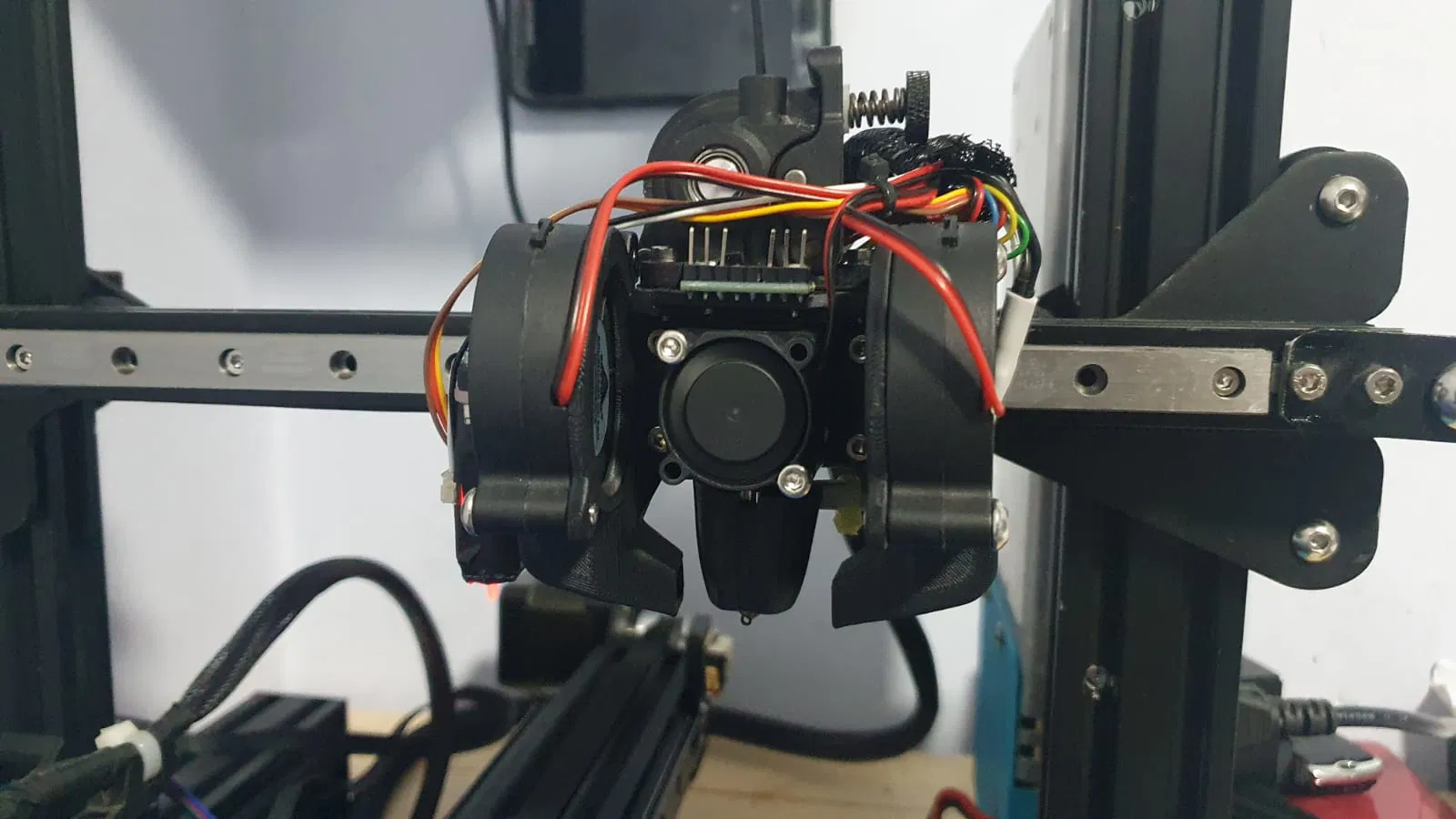

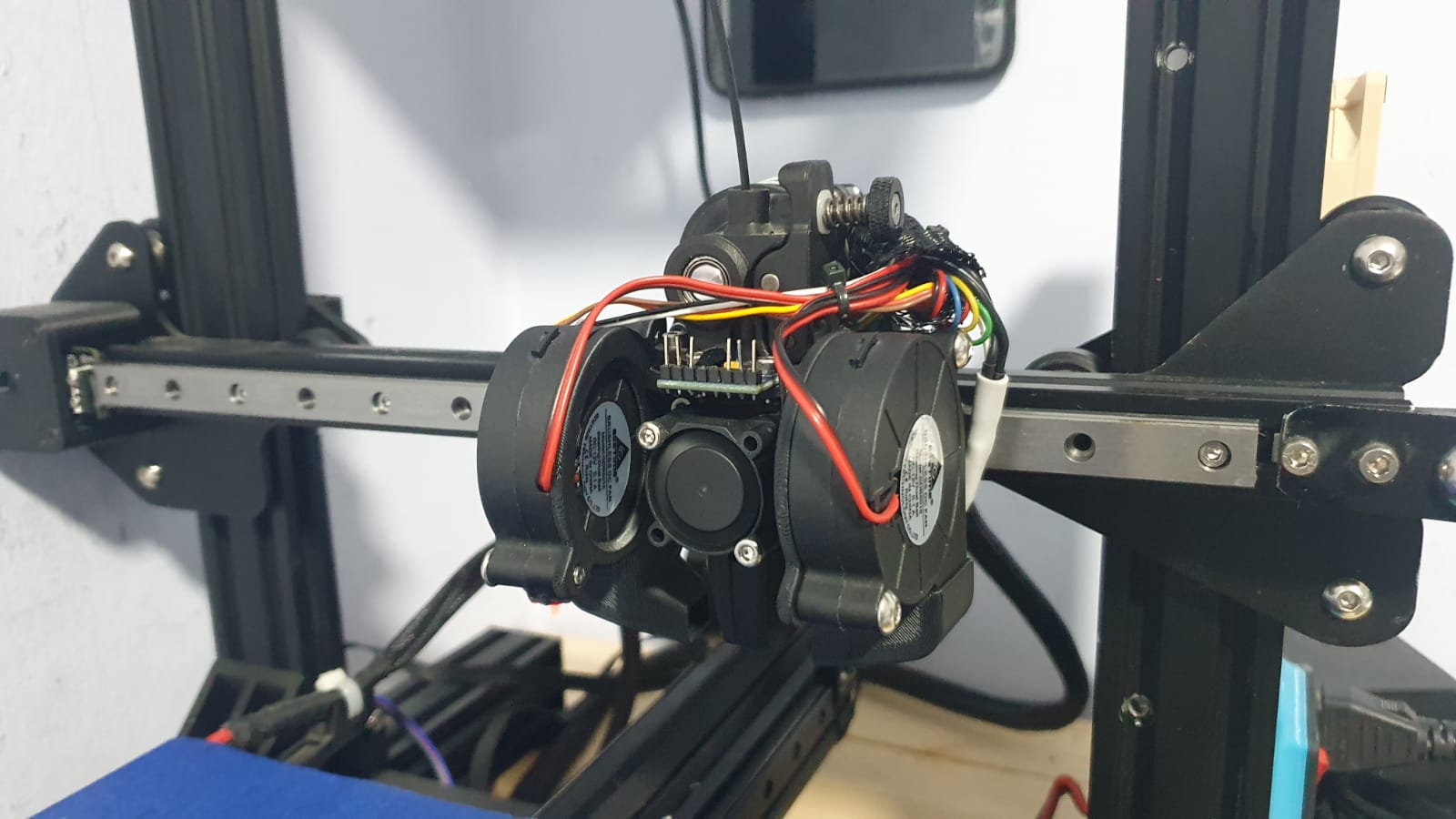

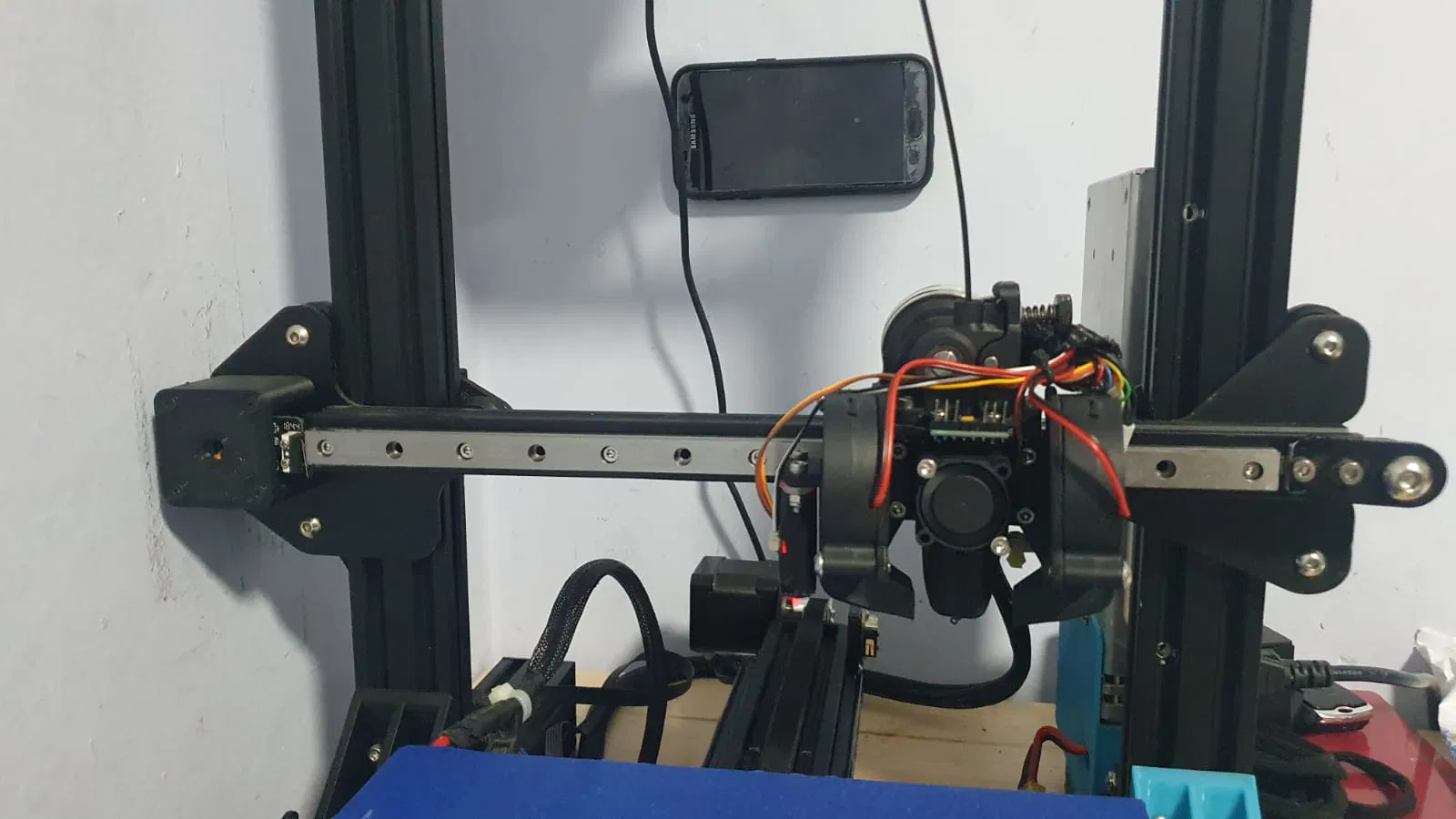

• Gắn Cảm biến gia tốc (2x ốc M36mm, màu đỏ) và các kênh dẫn khí quạt 5015 (4x ốc M38mm, màu xanh lam): Siết chặt dây đai và hoàn tất! Cài đặt chung: Offset BLTouch: ~3mm Z (căn chỉnh chính xác thủ công), -49mm X, 0mm Y Áp suất tiến (Pressure advance): 0.032, thời gian làm mịn (smooth time) 0.04s (cũng cần tự căn chỉnh chính xác) Tốc độ quạt: 30% cho hầu hết mọi thứ, 50% nếu cần làm mát thêm. 100% chủ yếu dành cho speed benchies :) Thiết lập Klipper: [bltouch] samples: 2 speed: 8 lift_speed: 20 samples_tolerance: 0.015 sample_retract_dist: 1.6 samples_tolerance_retries: 4 pin_move_time: 0.65 stow_on_each_sample: False [safe_z_home] home_xy_position: 166,117.5 speed: 240.0 z_hop: 5 z_hop_speed: 20.0 [bed_mesh] speed: 200 horizontal_move_z: 6.5 mesh_min: 10,15 mesh_max: 200,225 probe_count: 5,5 [input_shaper] shaper_freq_x: 58.2 shaper_type_x: mzv *input shaper cũng nên được căn chỉnh thủ công, mình đưa ra cài đặt của mình làm hướng dẫn chung. Thiết lập cuối cùng: Chúc anh em in ấn vui vẻ!
