Bộ Tool Bảo Trì & Holder cho Bambu A1

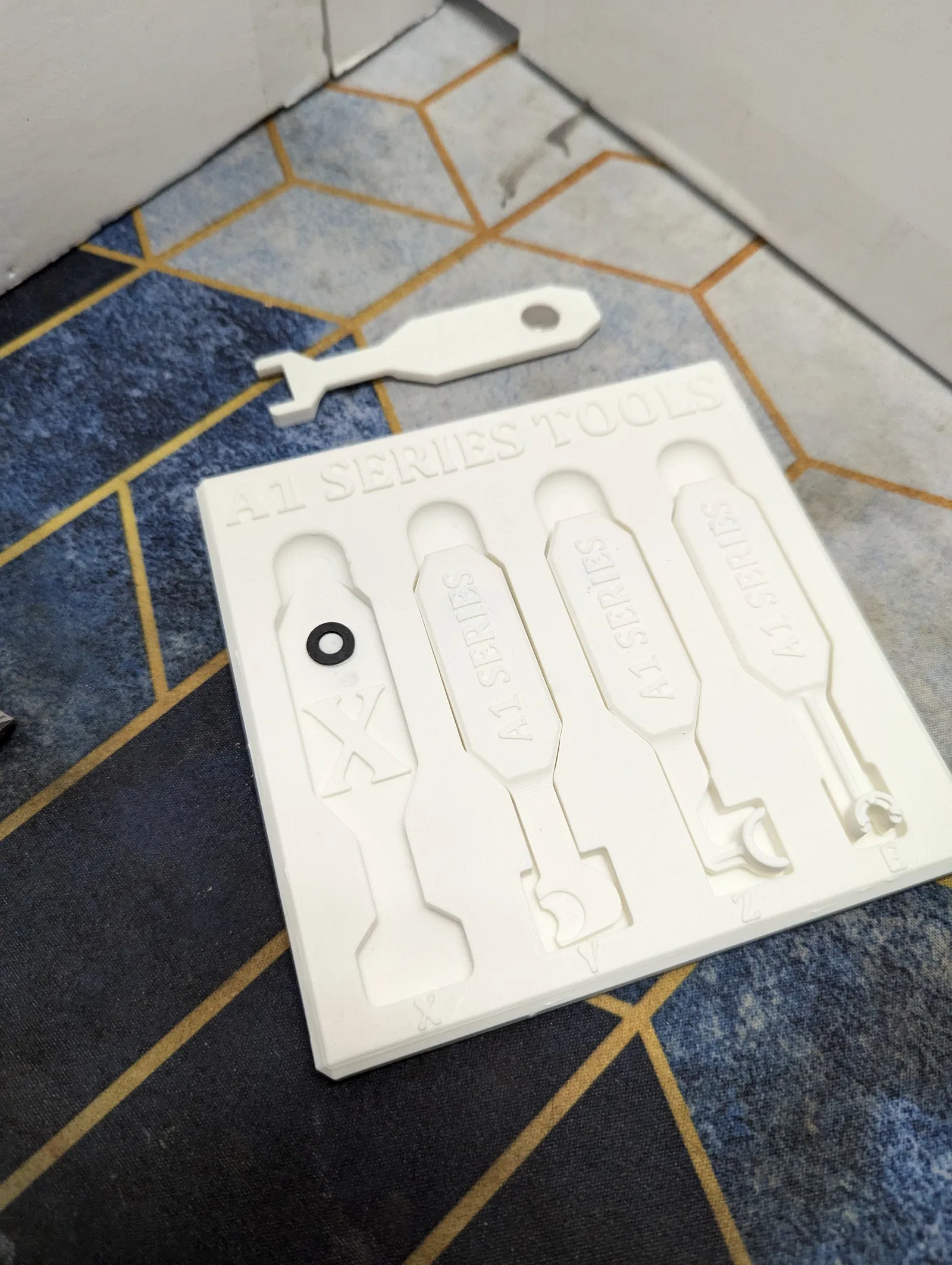

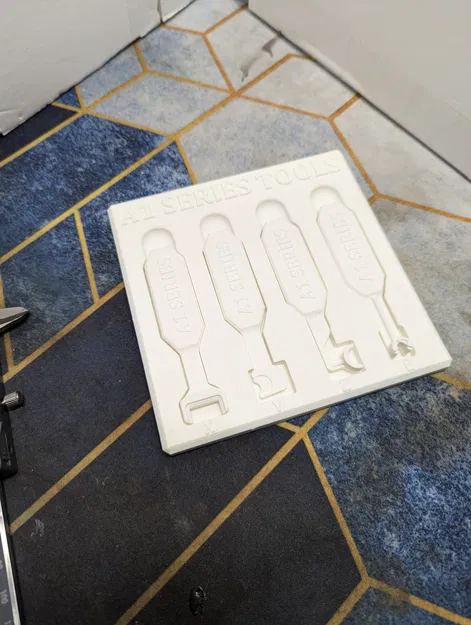

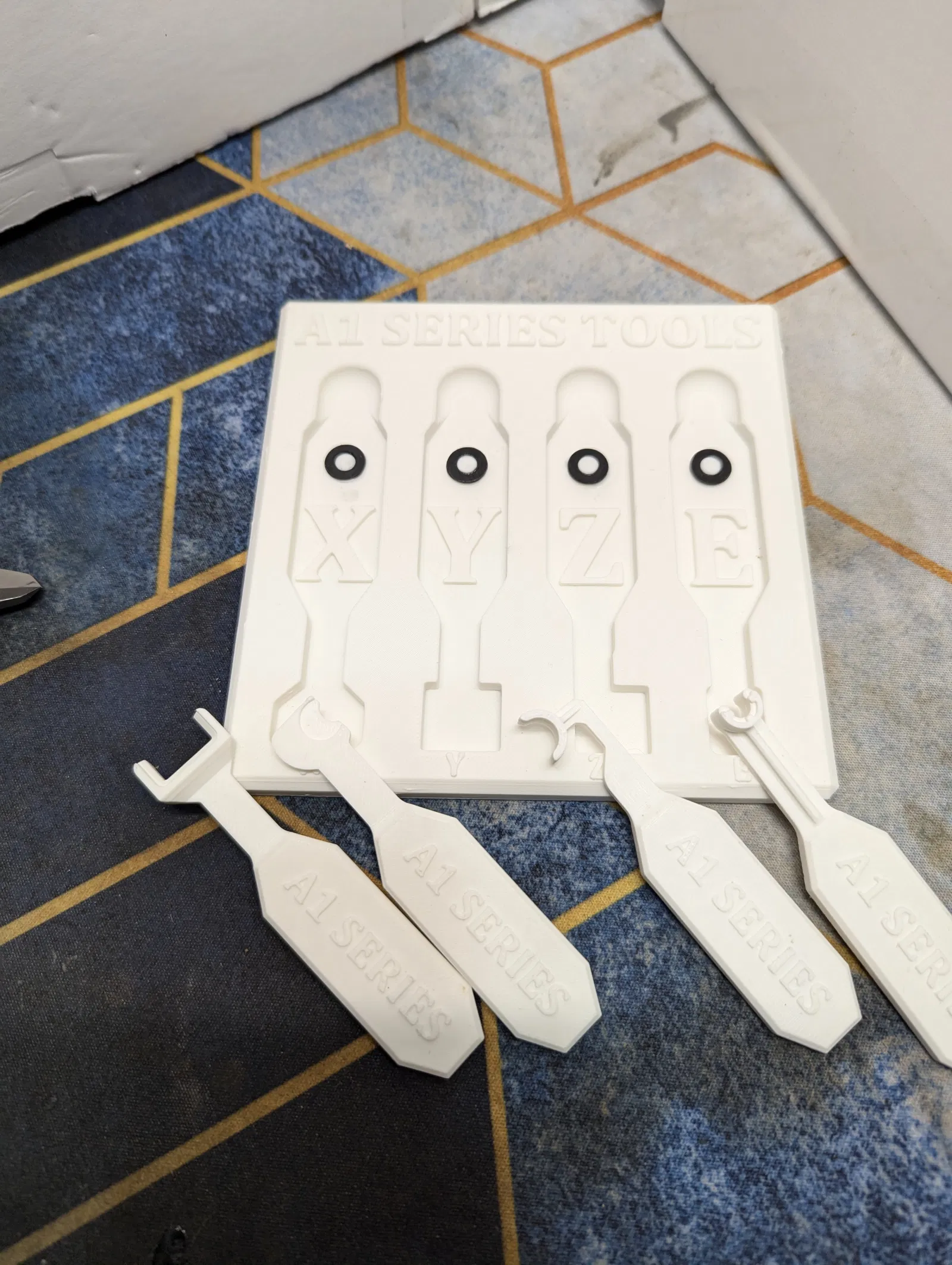

Mình thích mấy tool mình tìm được, nhưng hình như chỉ kiếm được bộ tool tra dầu cho các trục (axis lubrication tools) theo dạng set, còn cái tool hỗ trợ tháo ống filament (filament tubes) thì lại nằm riêng. Mình muốn gom hết lại thành một bộ cho gọn gàng, với lại mình khoái xài nam châm và chỗ để đồ trên bàn thì không nhiều nên làm thêm một cái holder để cắm các tool vào, dùng nam châm tròn 10mm x 3mm và vài cái long đền (washer) 5mm.

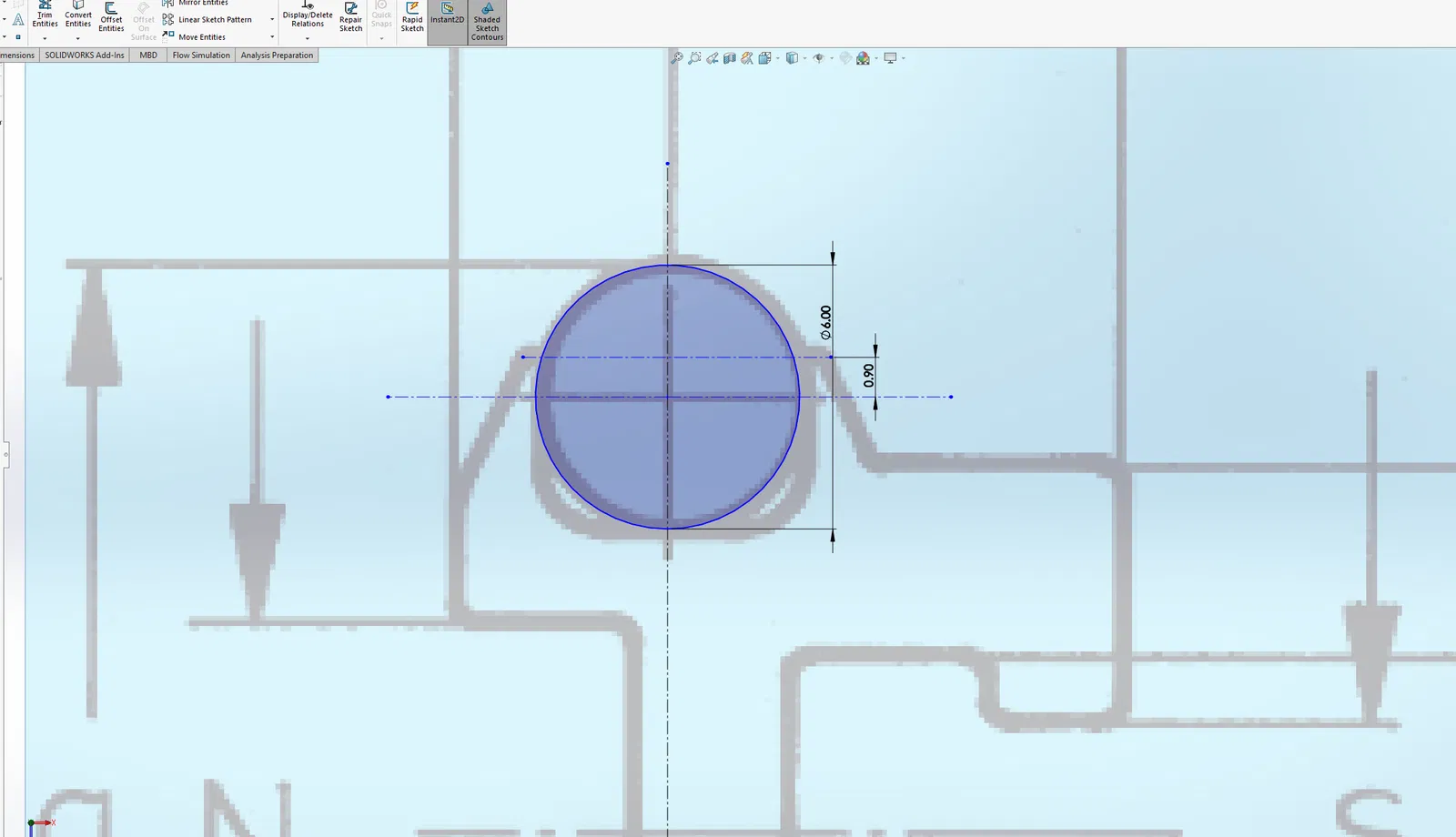

Ban đầu mình tính làm kiểu copy lại mấy tool có sẵn, nhưng cuối cùng mình làm kỹ hơn một bước. Mình lôi bản vẽ và kích thước (diagrams and dimensions) của các linear rails và screw rods thật đang dùng trong máy ra. Rồi dựa đúng theo mấy kích thước đó để thiết kế. Sau đó là rất, rất, rất nhiều bản prototype để canh góc, khoảng hở (clearance) và độ tiện dụng, cuối cùng mình chốt lại các tool như dưới đây.

Mục tiêu chính của mình là đảm bảo cả tool cho trục X và trục Y được thiết kế để tiếp xúc nhiều nhất có thể với bề mặt giao tiếp, đồng thời có phần cắt rãnh (relief cut) để giúp dầu đọng lại và phân bổ đều trên bề mặt. Tuy nhiên để dễ in, mình quyết định để tất cả đều phẳng một bên, nên các tool này sẽ có hướng (directional) theo các đặc điểm đó.
