Case Raspberry Pi 5 PCIe NVMe cho Waveshare M.2 HAT+ (Update 21Nov24)

Raspberry Pi5 PCIe NVMe Case for Waveshare M.2 HAT+

---

Cập nhật 21Nov24
Có phát hiện một lỗi nhỏ ở phần hõm (recess) của nút bấm.
Giờ đã được sửa.
Đã thêm STL và file Step mới vào mục tải xuống.
Các file này đều được ghi chú là v28
Nút tròn chỉ cần cho bản case có SD
--Rounded Button v28 for SD Case
--Waveshare Case With SD v28 with round button
--Waveshare Case No SD v28

---

---

Cập nhật 23Feb24
Các file Top Cover Grille và Top Cover Open đã được cập nhật để logo Pi lõm xuống 0.5mm thay vì 0.25mm.
Ngoài ra đã upload thêm một file Case có chừa lỗ cho thẻ SD, theo yêu cầu.
Các file cập nhật đều được ghi chú là v27

---

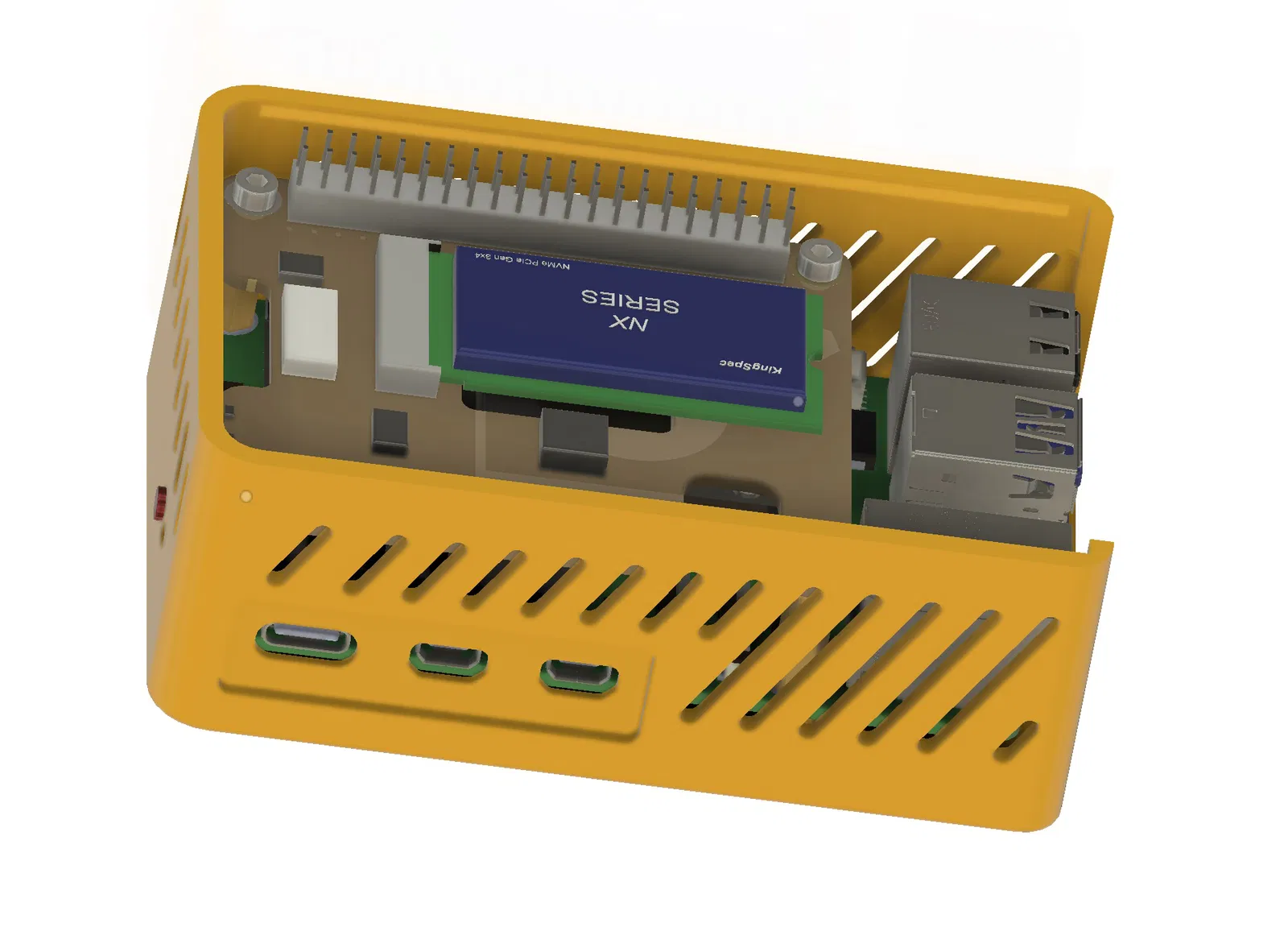

Case này được thiết kế để chứa Waveshare PCIe TO M.2 HAT+ gắn chồng lên Pi 5 Active Cooler ở phía trên Raspberry Pi 5.

Bộ hardware kit của Waveshare gồm 4x trụ đồng (brass standoff) M2.5, ốc cố định và một dây Flex PCIe connector.
Bạn cũng sẽ cần 4x ốc M2.5 x15 Cap Head.

Đây là cách lắp ráp mà mình thấy ổn nhất.

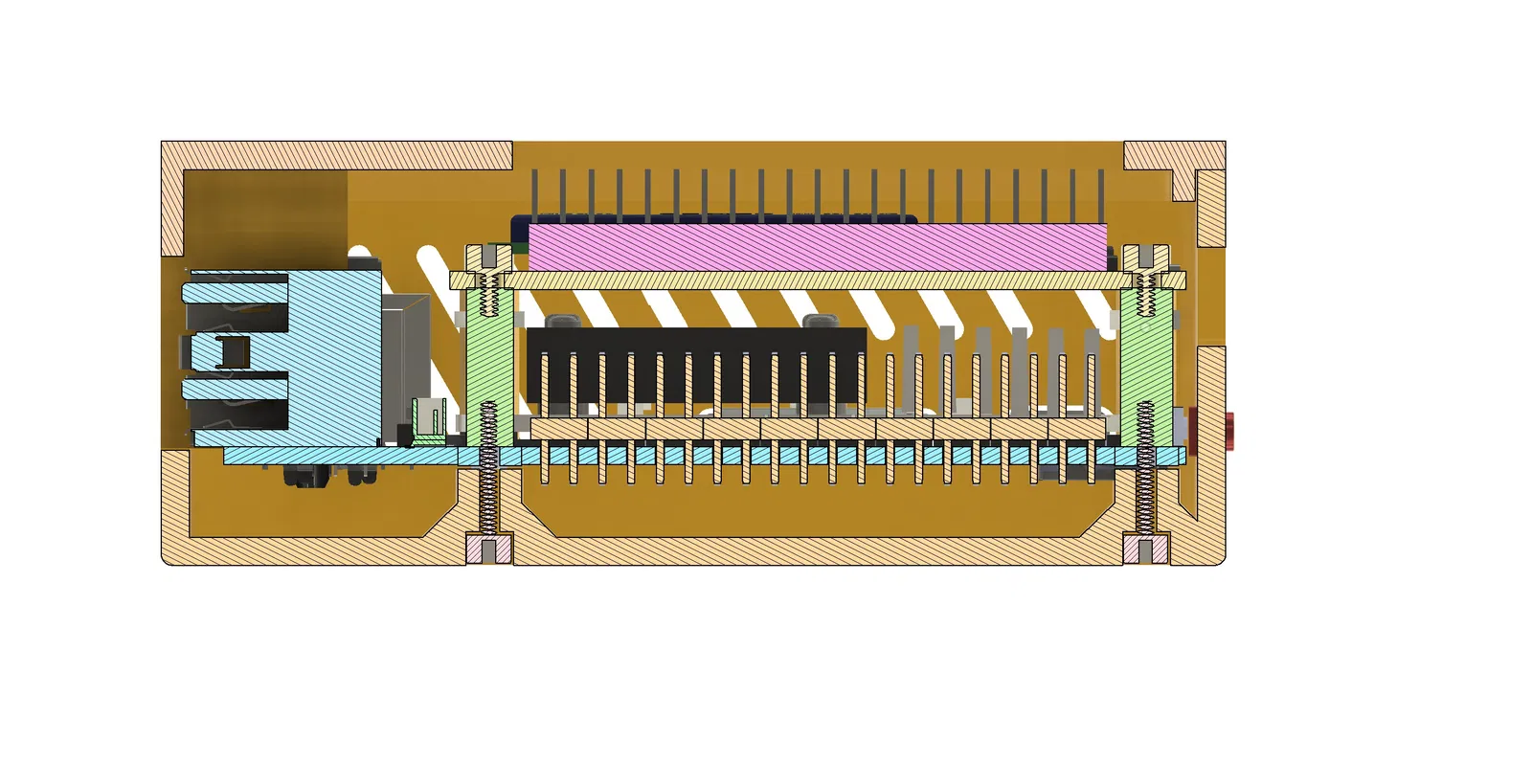

Có một hình minh hoạ mặt cắt (cross section) trong khu vực downloads sẽ giúp bạn nhìn rõ cách các phần lắp khớp với nhau.

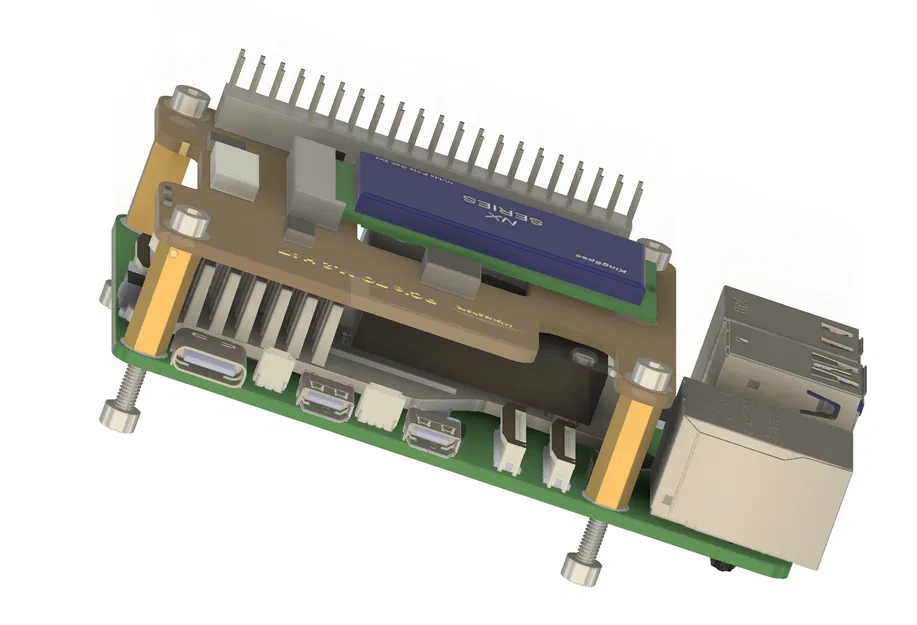

Trước tiên, bắt các standoff vào mặt dưới của HAT bằng ốc M2.5.
Cắm dây Flex vào cổng PCIE connector của Pi. .
Đặt HAT lên trên Pi và cắm đầu Flex còn lại vào HAT.

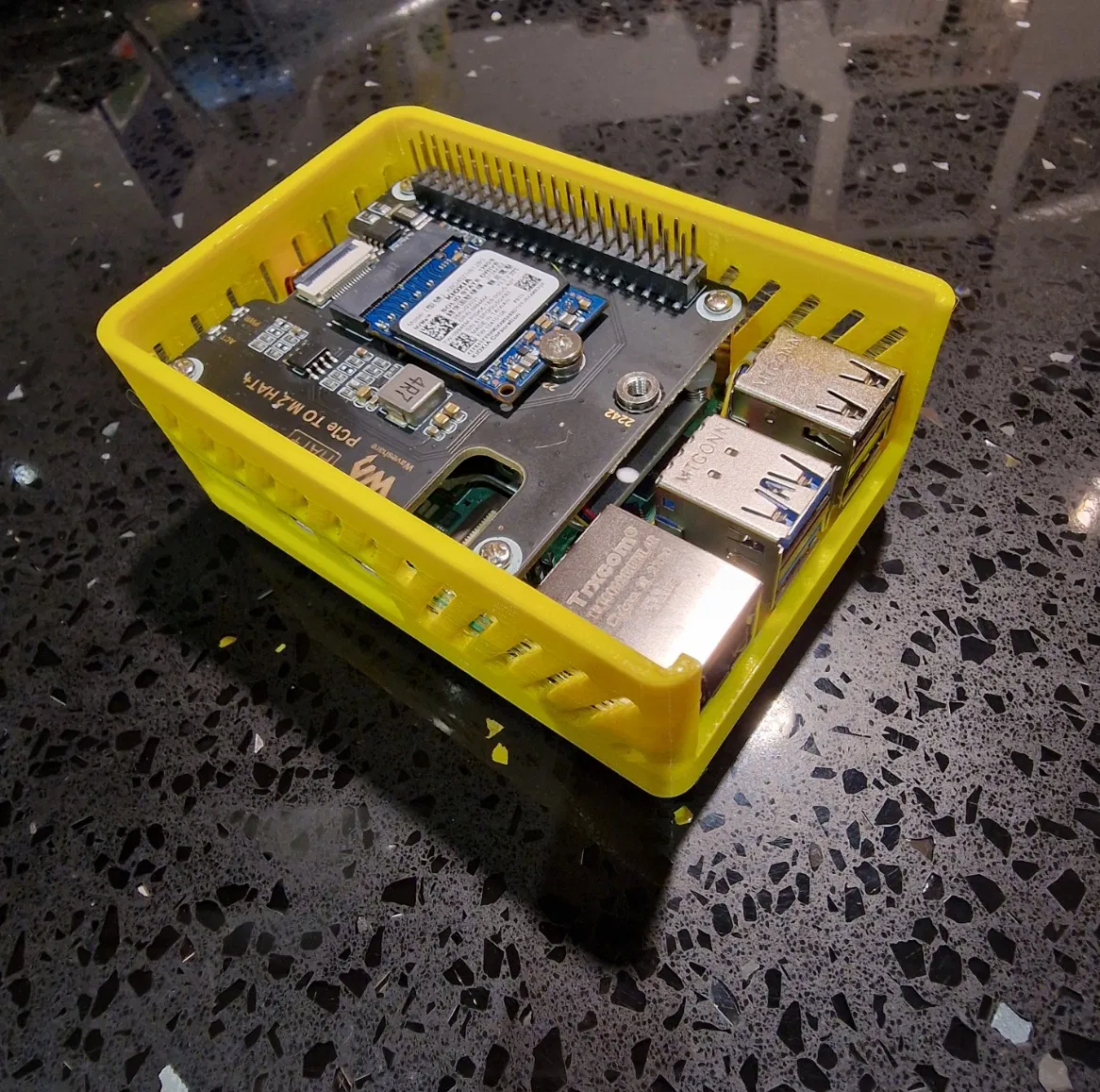

Giữ HAT và Pi như một khối, rồi đặt xuống các standoff nằm trong case in 3D.
Bắt ốc từ mặt dưới case bằng các ốc M2.5 Cap Head xuyên qua các lỗ clearance của case và vặn lên vào các trụ đồng.
Đầu Cap Head sẽ nằm phẳng với mặt đáy case nhờ có lỗ khoét bậc (counter bore) cho từng con ốc.

Độ dày thành 2.5mm cho phép dùng một nút reset nhỏ, đặt trong một rãnh dẫn hướng vuông nhỏ.
(In PLA 0.10mm để ra chi tiết rõ).

Nếu in nút bằng PLA trong suốt (transparent PLA) thì nó sẽ được LED phía sau trên PCB chiếu sáng.
Nhớ gắn nút vào trước khi lắp Pi.

Tương tự, bạn có thể in một thấu kính (lens) nhỏ bằng PLA trong suốt và gắn vào lỗ LED 2x2.

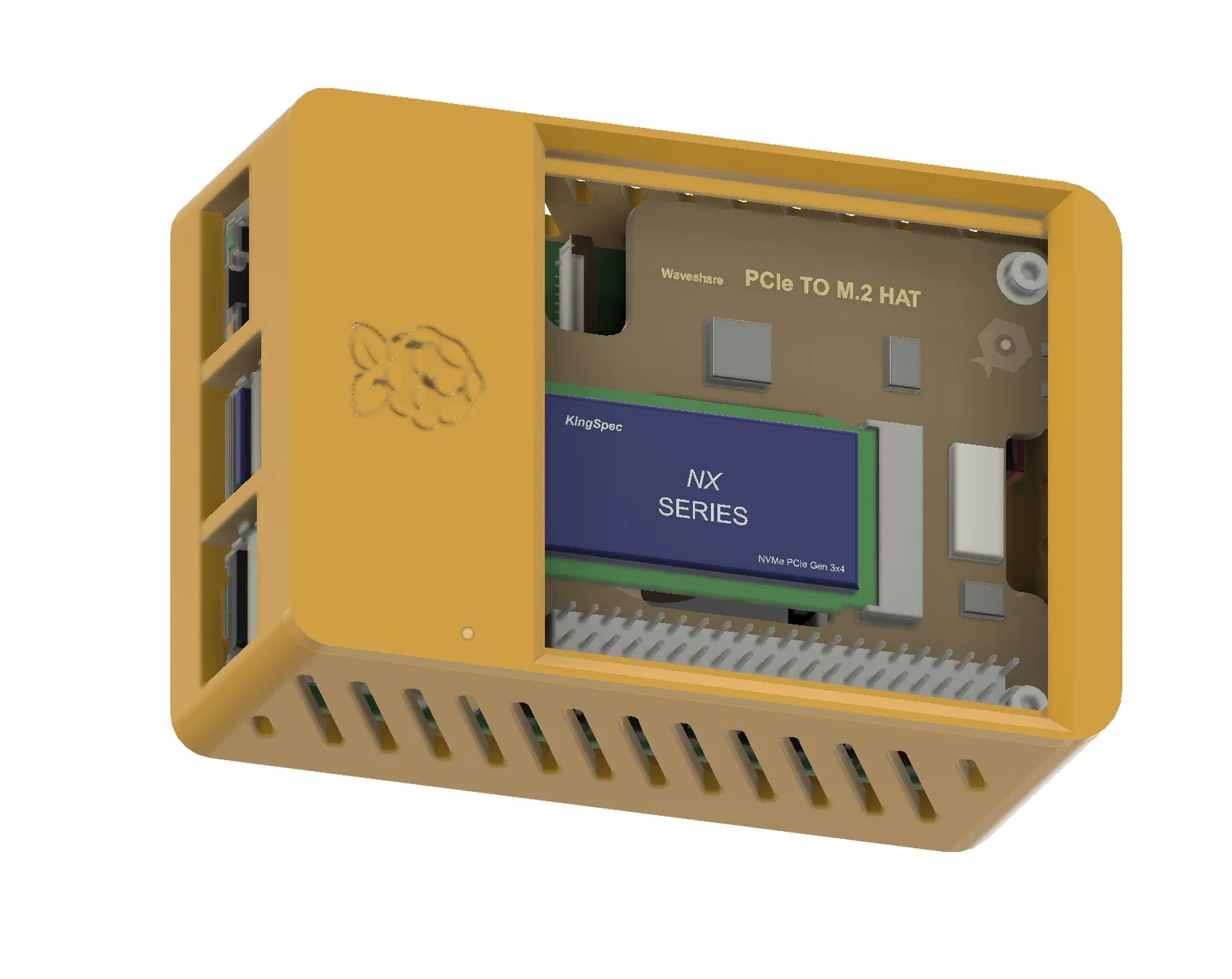

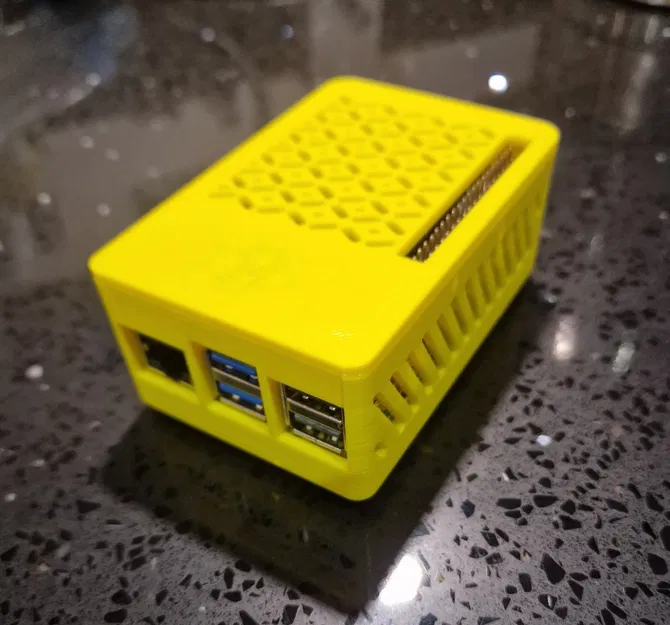

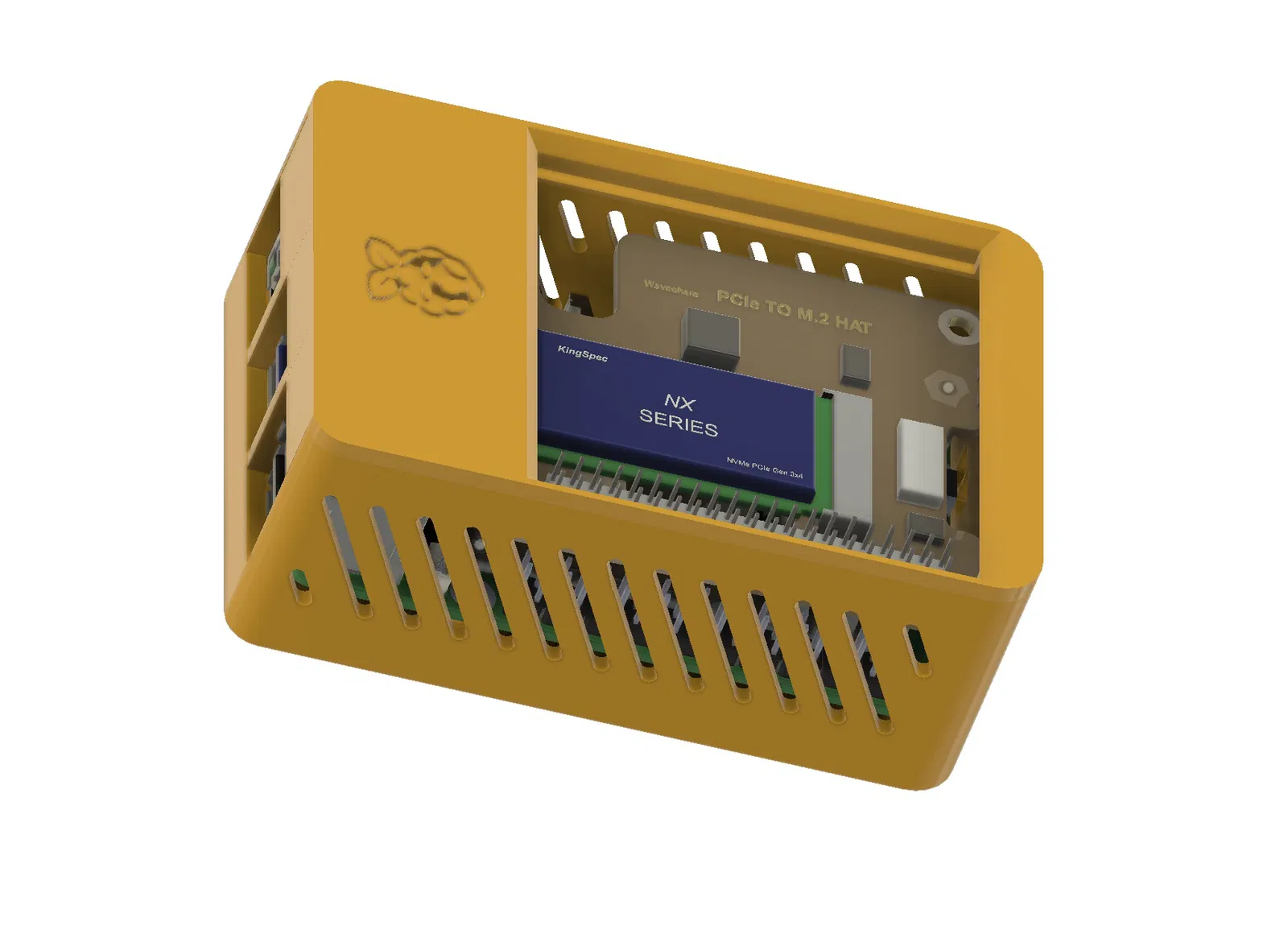

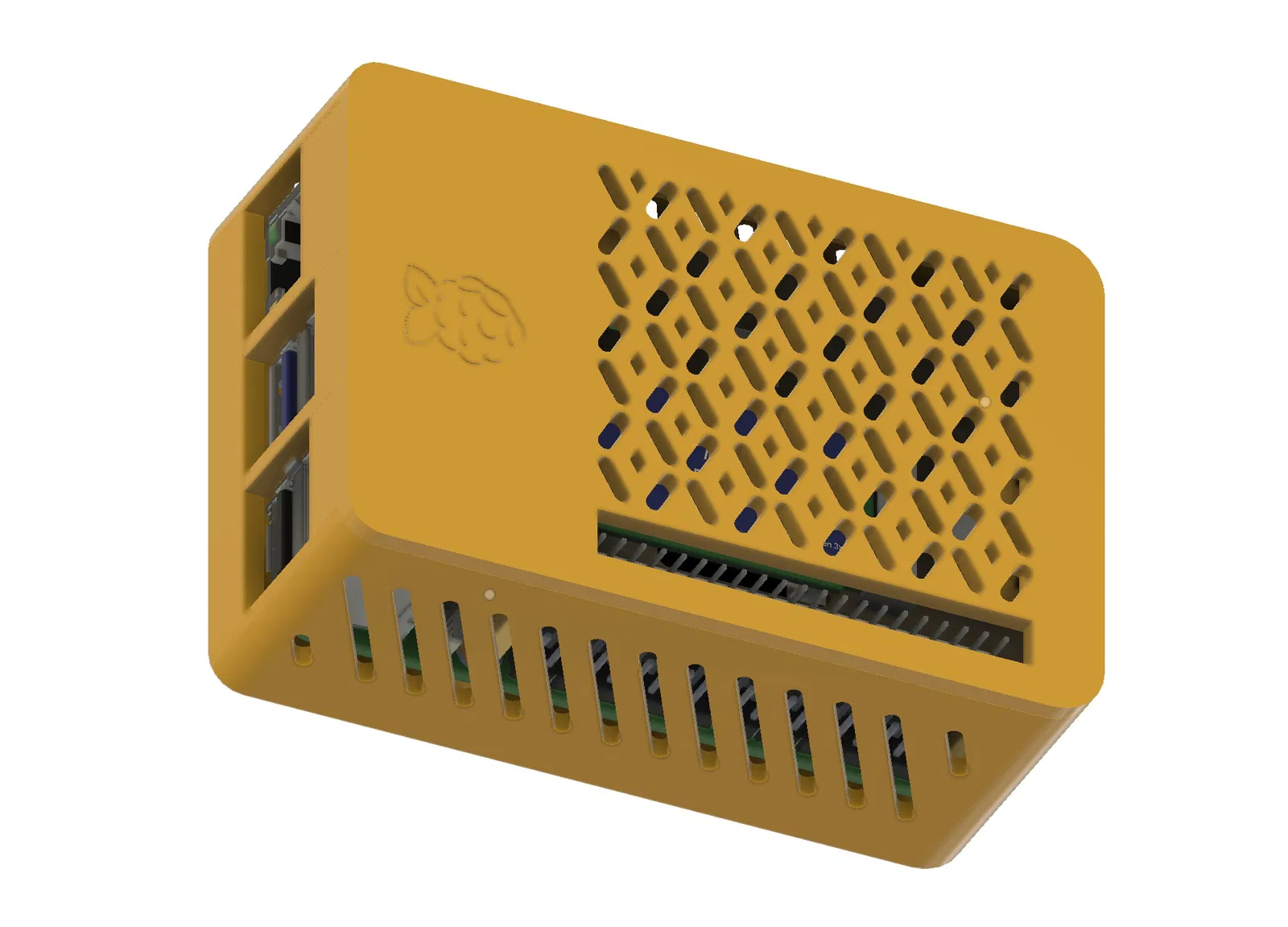

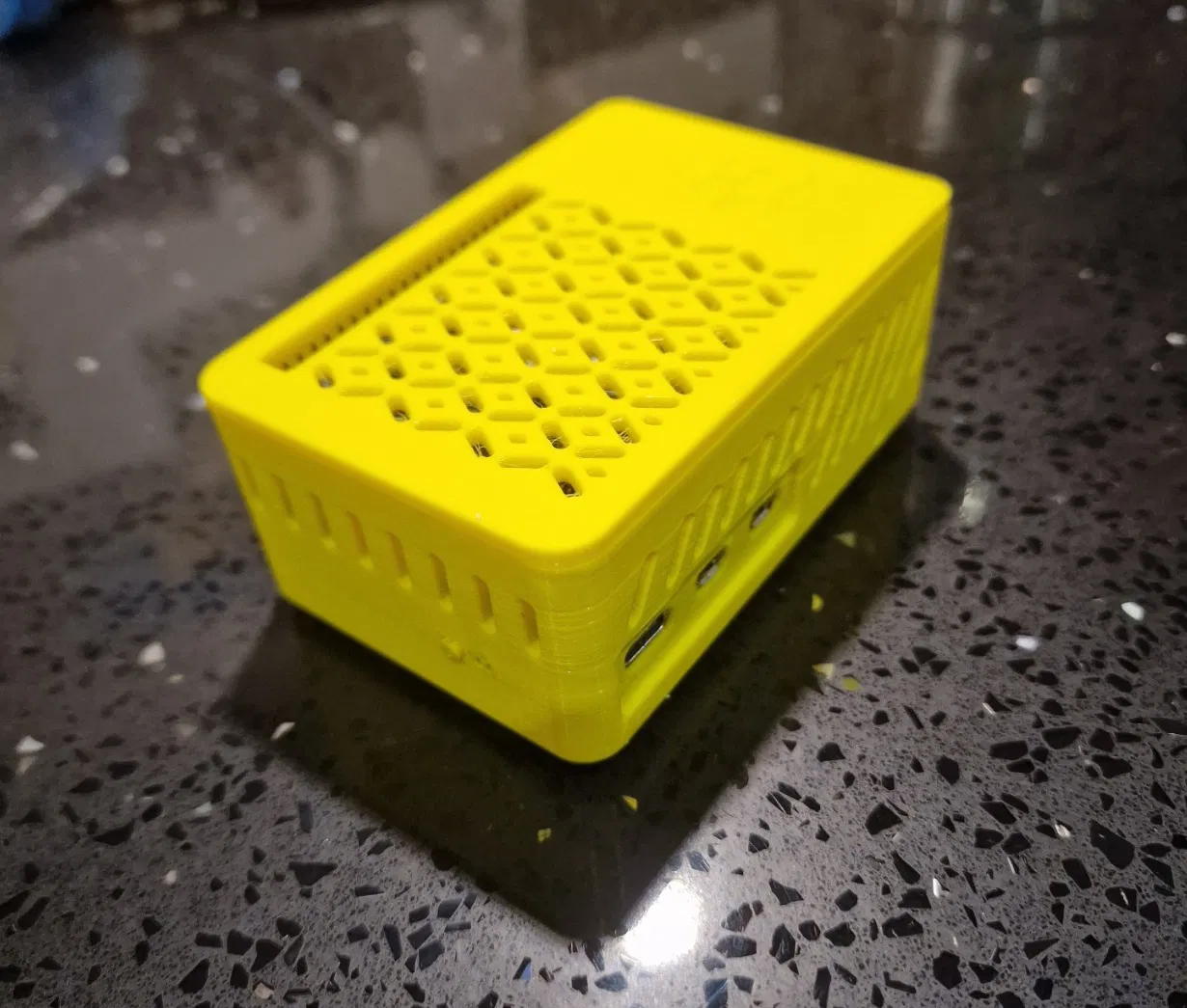

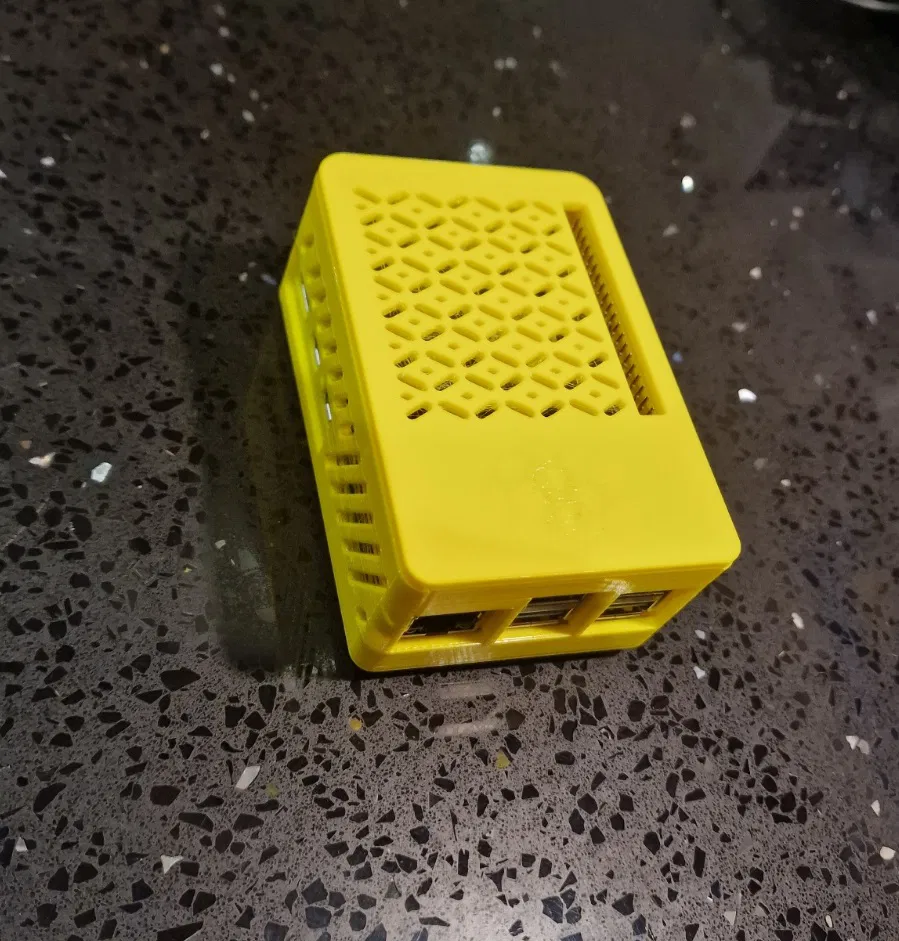

Có sẵn 2 nắp trên (Top Cover): một bản có khe cho GPIO pins và lưới thông gió (vetilation grille), bản còn lại là lỗ mở (open hole).
Nhiệt độ chạy trên bộ của mình như sau với nhiệt độ phòng 21C, chạy Node Red và VNC Server.

57/58C với Grille Top Cover
52/53C với Open hole Top Cover.

Case được in dựng đứng ở 0.2mm PLA.
Nên dùng supports cho các cổng USB C và HDMI

Dán 4x miếng chân silicone trong suốt tự dính 8x4 là xong, giúp khỏi trượt trên bàn.

Hy vọng giúp được bạn nào đó.
