IKEA Kallax NAS / Server – Giải pháp NAS/Server backup tận dụng HDD cũ

Tác giả gomaed_328787

Lượt tải
820
Lượt thích
884
Lượt coi
24.737

File 9 9,4 MB

  • Part_Studio_1_-_2x_HDD_Frame_1772633686.stlSTL · 1,9 MB
  • Part_Studio_1_-_ATX_Front_1772633687.stlSTL · 1,1 MB
  • Part_Studio_1_-_ATX_Back_1772633688.stlSTL · 258,9 KB
  • Part_Studio_1_-_ITX_Mainboard_1772633690.stlSTL · 4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

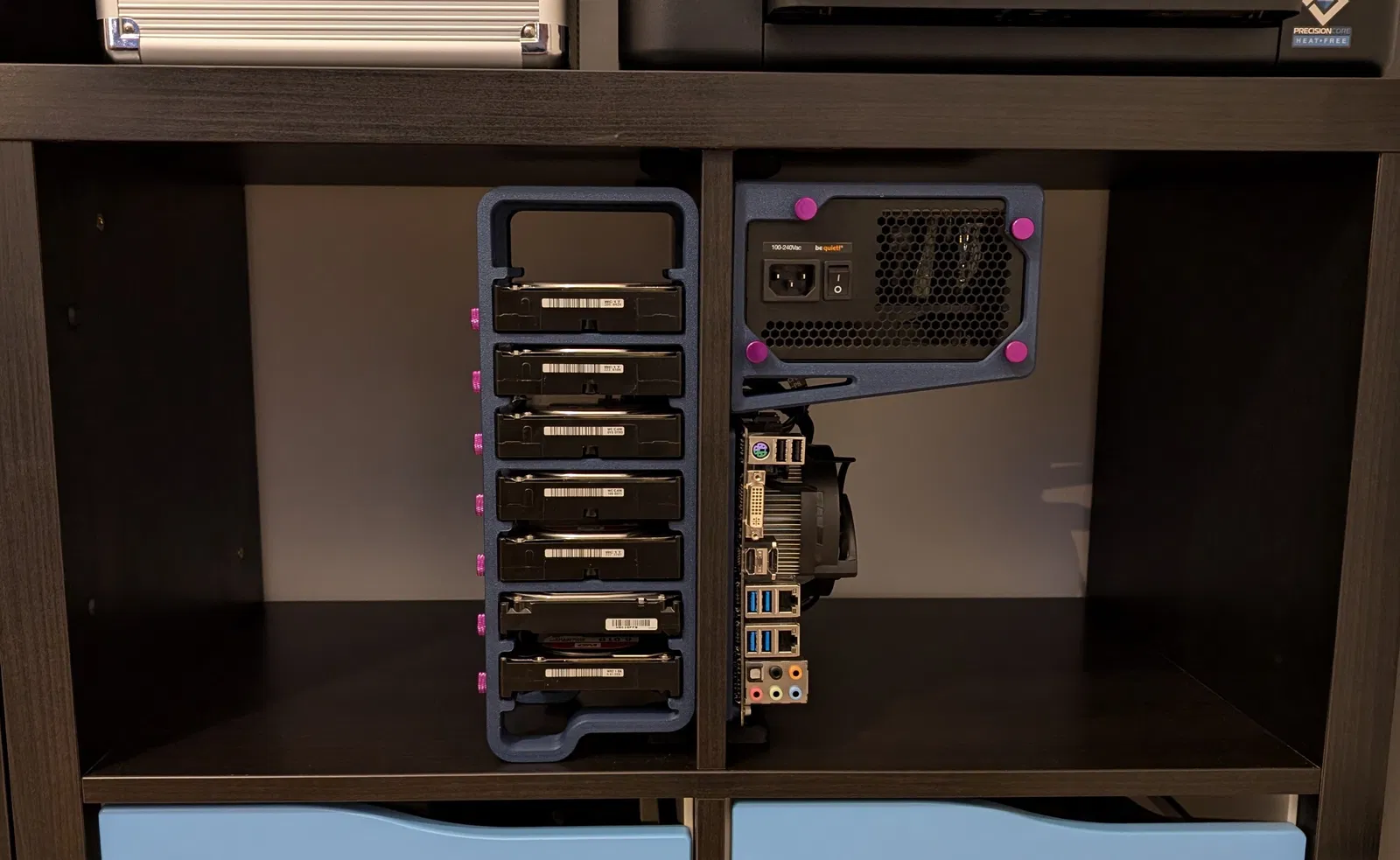

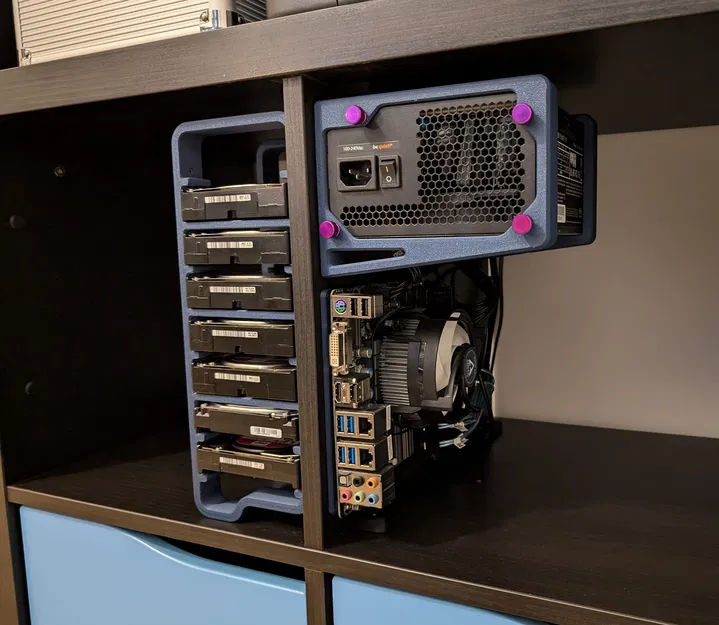

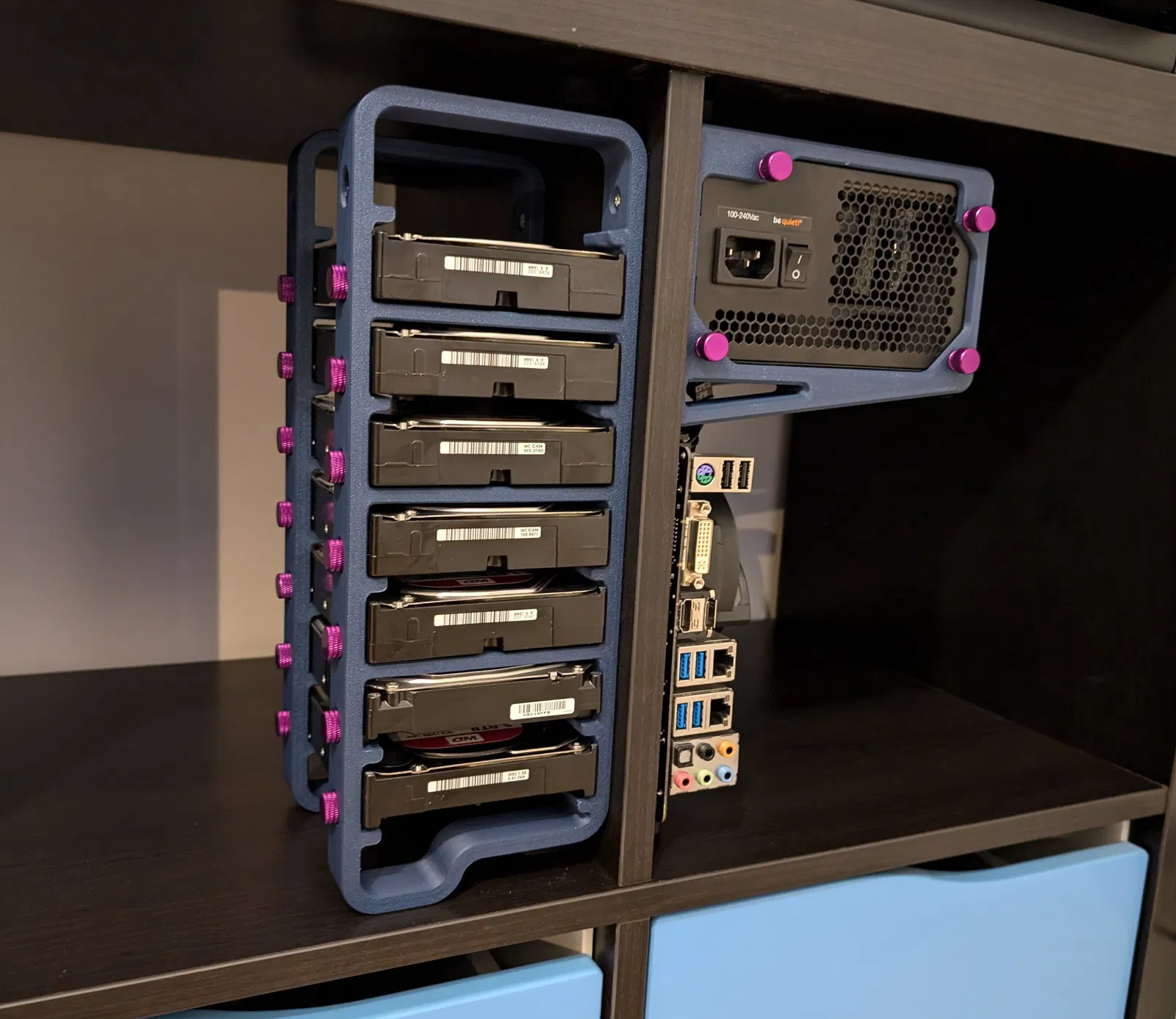

Mình muốn tận dụng lại mainboard ITX cũ và nguồn ATX để làm một cái NAS nhỏ, dùng hết mấy ổ HDD cũ.

Mình chỉ bật nó lên vài lần mỗi năm để tạo bản backup từ server chính. Kiểu để có thêm một lớp dự phòng thôi. Bình thường thì không kết nối.

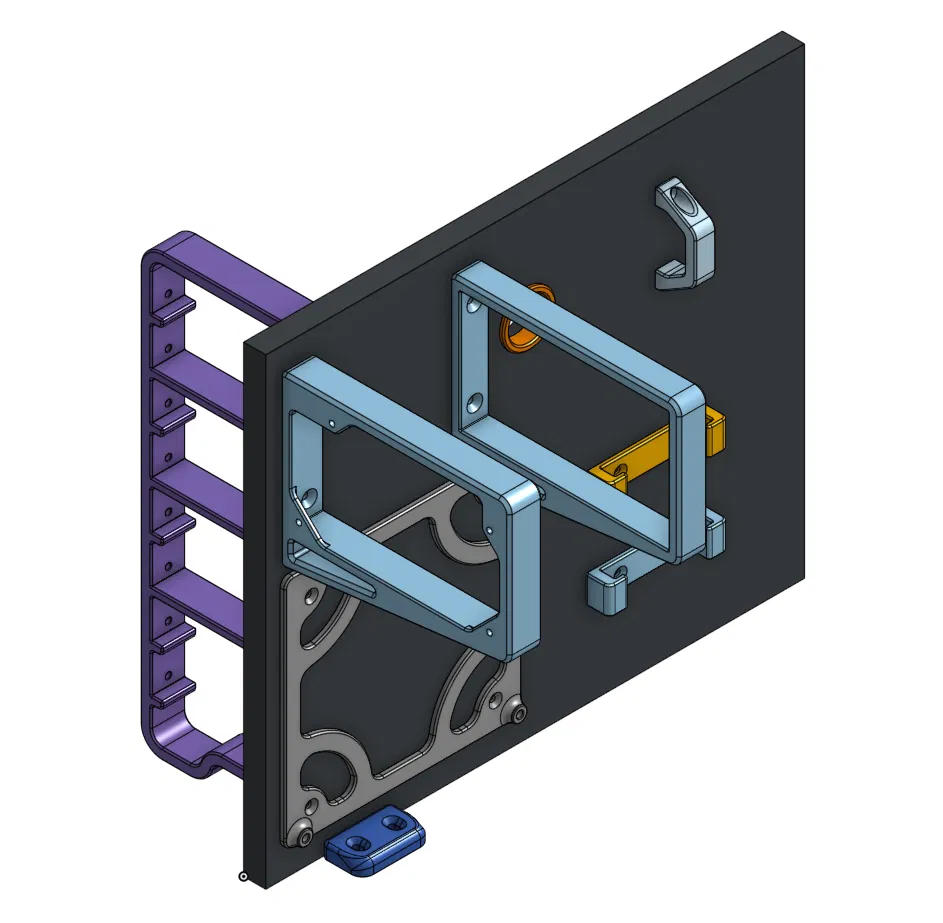

Bạn cần tháo các chốt gỗ (wooden dowels) đang giữ phần ngăn ở giữa. Với các kẹp (trái/phải/trên/dưới) bạn tạo ra một “rãnh” (groove). Nhờ vậy, cả cụm có thể trượt đẩy vào/ra để thao tác, bảo trì cho dễ.

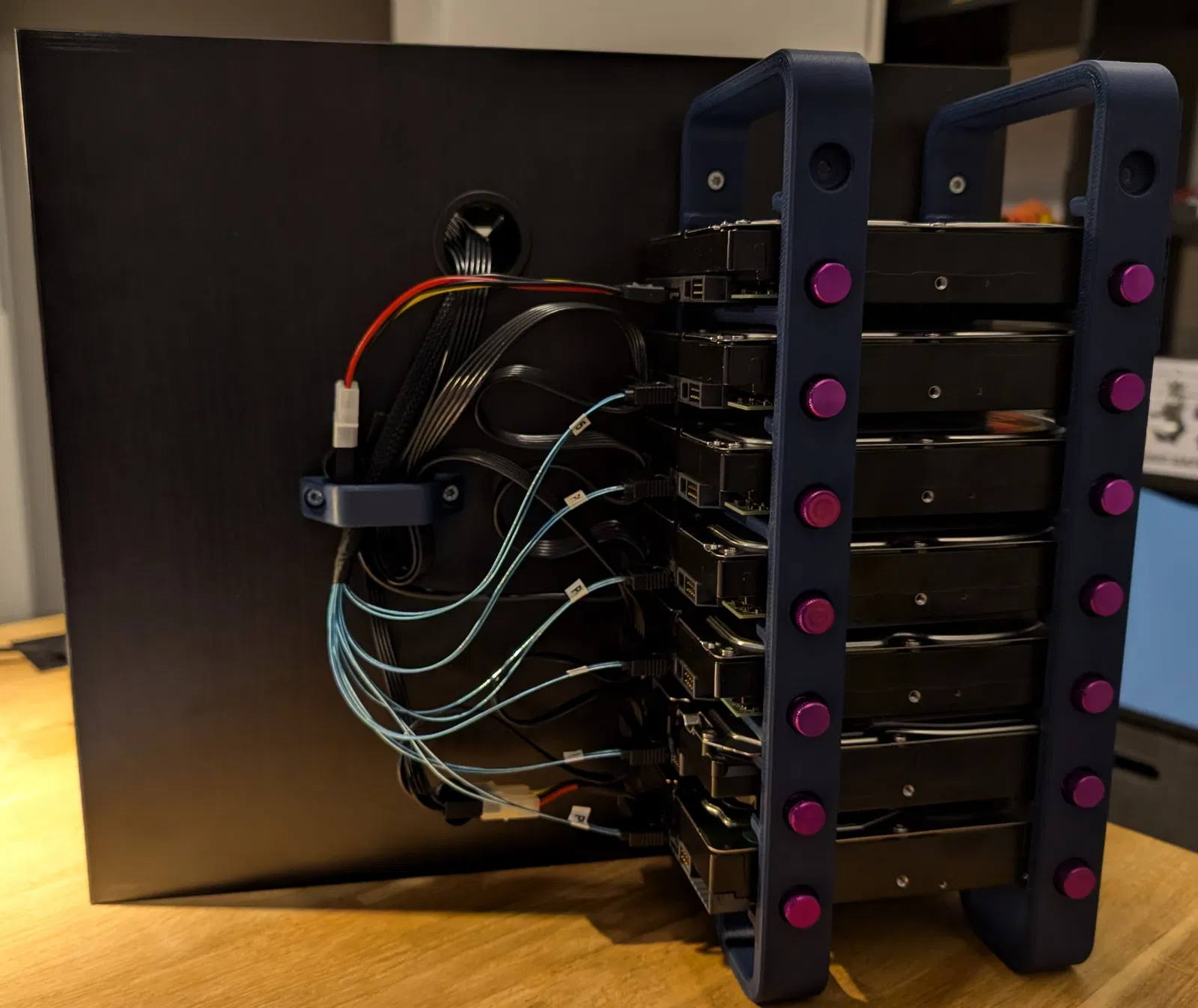

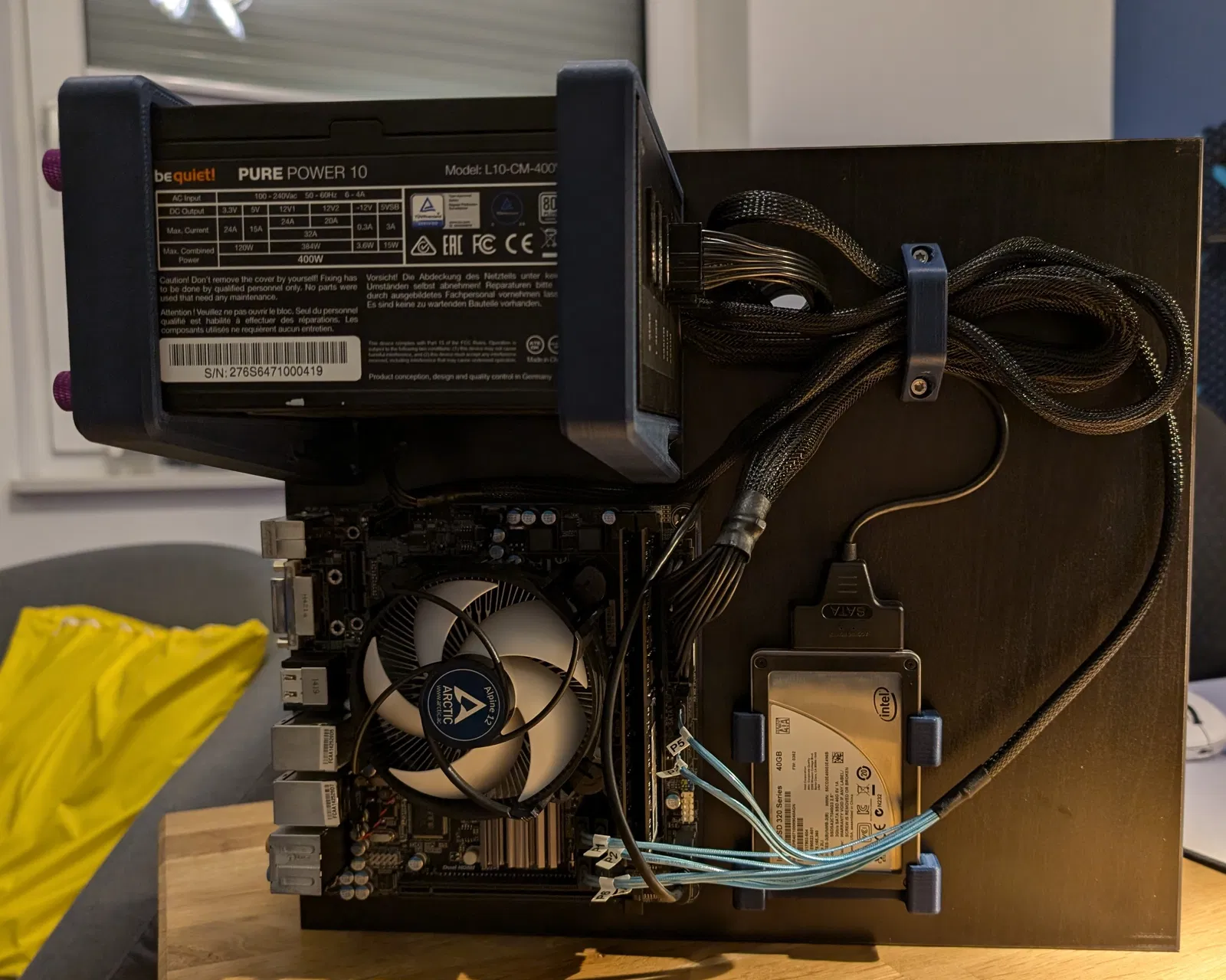

Phần bổ sung khác gồm: một ngàm/mount cho SSD OS 2.5 inch và vài kẹp giữ dây để đi dây (cable management) gọn gàng.

Để gắn mainboard ITX, mình dùng insert ren M3 (M3 threaded inserts) trong khung lắp (mounting frame).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
9
Tổng dung lượng
9,4 MB
File lớn nhất
4 MB
