DK Riser Remix (Không Vent) cao 40mm, có công tắc mặt trước

1/12/2025 - Thiết kế này sẽ không còn được cập nhật ở đây trên Printables nữa. Vì đây là thiết kế riêng cho Bambu, mình dự định sẽ giữ bản trên MakerWorld luôn được cập nhật. Bạn có thể tìm bản mới nhất tại đây:

https://makerworld.com/en/models/56211#profileId-223978

Mô tả:

Mình khuyên ai làm mẫu này thì nên cân nhắc kỹ các linh kiện sẽ dùng và tự chọn phương án phù hợp. Nhưng lưu ý là mẫu này được thiết kế cho kiểu đấu 2 dây vào LED, nghĩa là không dùng được với RGB LED (chỉ LED một màu, ví dụ như loại này). Nếu bạn thấy chỗ nào mình nên chỉnh/sửa, cứ báo giúp mình. Mình không phải chuyên gia điện tử và cũng không nhận là chuyên gia, chỉ là người chơi thôi. Và như mọi khi, nếu bạn làm hay dùng cái này thì tự chịu rủi ro của bạn. Với lại, làm ơn đừng chạy với cây kéo, luôn đeo kính bảo hộ, tự tìm hiểu thêm, và chúc bạn làm vui!

Mình vẫn để model này ở đây, và cũng có thể sẽ còn cập nhật thêm trên Printables. Nhưng mình đang cố giảm bớt thời gian quản lý model, nên có vài thay đổi cho hợp lý.

DK Riser của Dkarjadi rất đỉnh và đúng kiểu mình sẽ dùng, nhưng mình không muốn có lỗ vent trong enclosure. Mình đang làm một dự án hút/thoát gió cho máy in bằng ducted fan, nên cần hạn chế tối đa lỗ trên enclosure. May là Dkarjadi có cung cấp file STEP, nên mình có thể remix thiết kế của bạn ấy.

Phiên bản này thêm vài tính năng tận dụng khoảng trống có được khi bỏ vent, gồm:

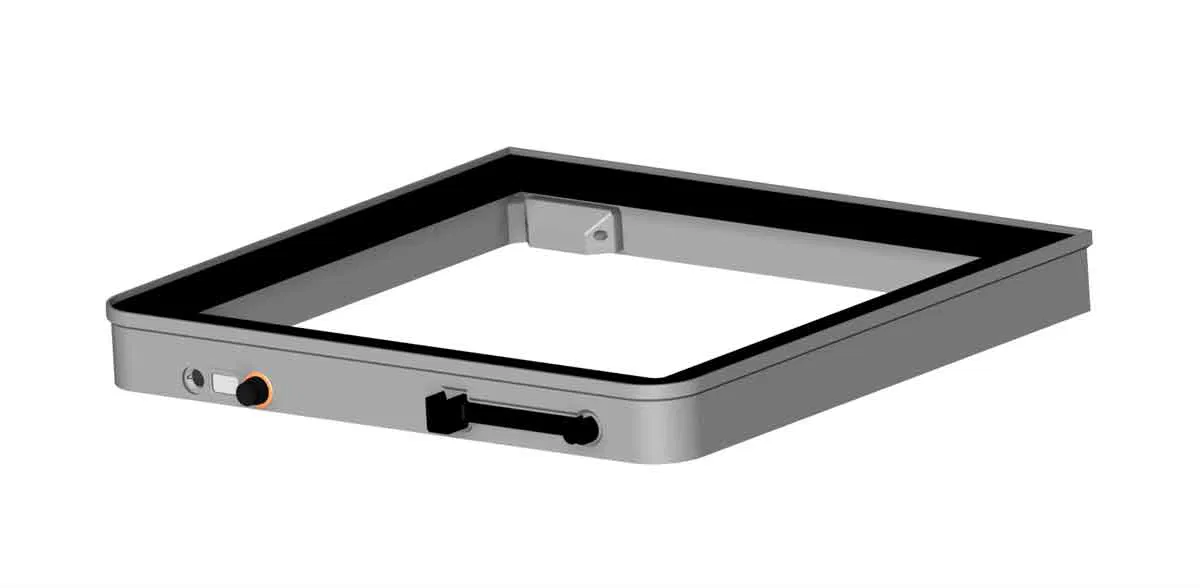

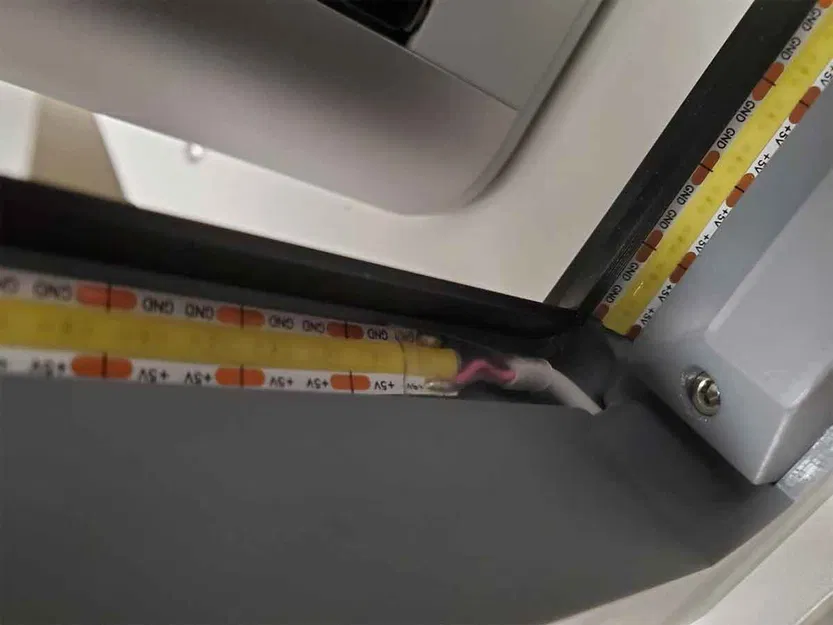

• Công tắc bật/tắt LED ở phía trước (lưu ý: mình làm để dùng loại white COB LED mình đang có, không dùng được với RBG LEDs.

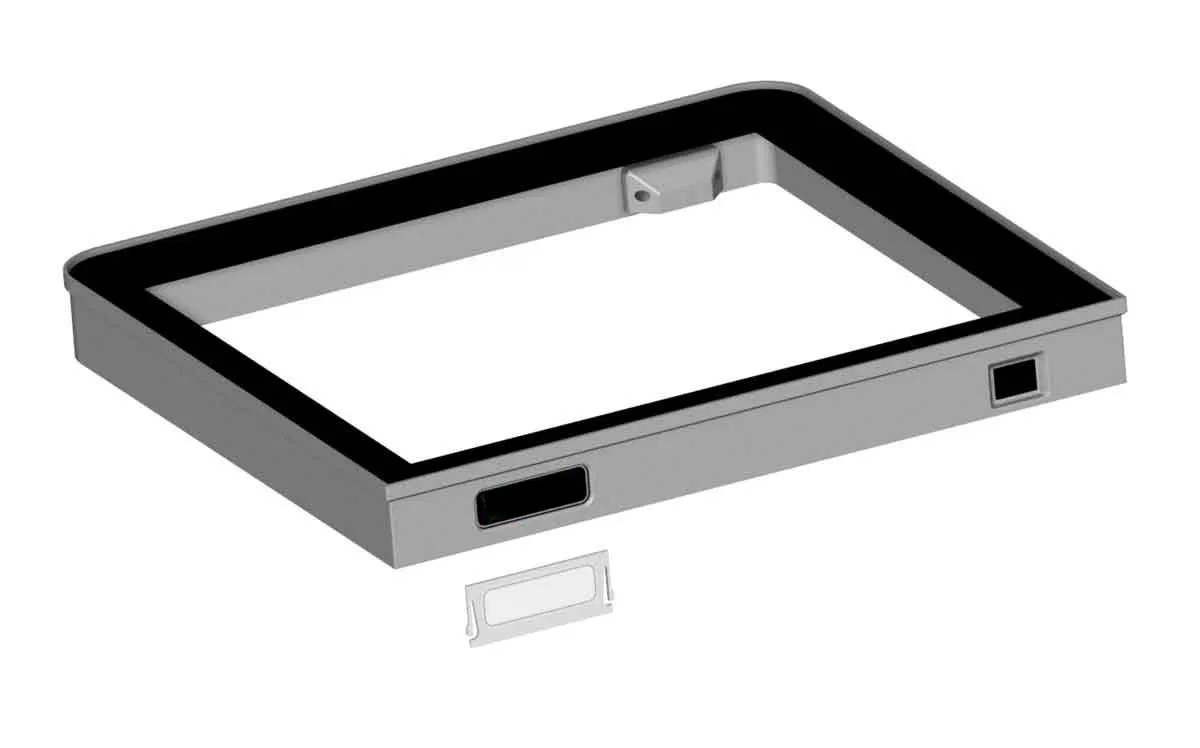

• Một tem/label nhỏ ở mặt trước, có thể tùy biến (có kèm STL và STEP dạng trống)

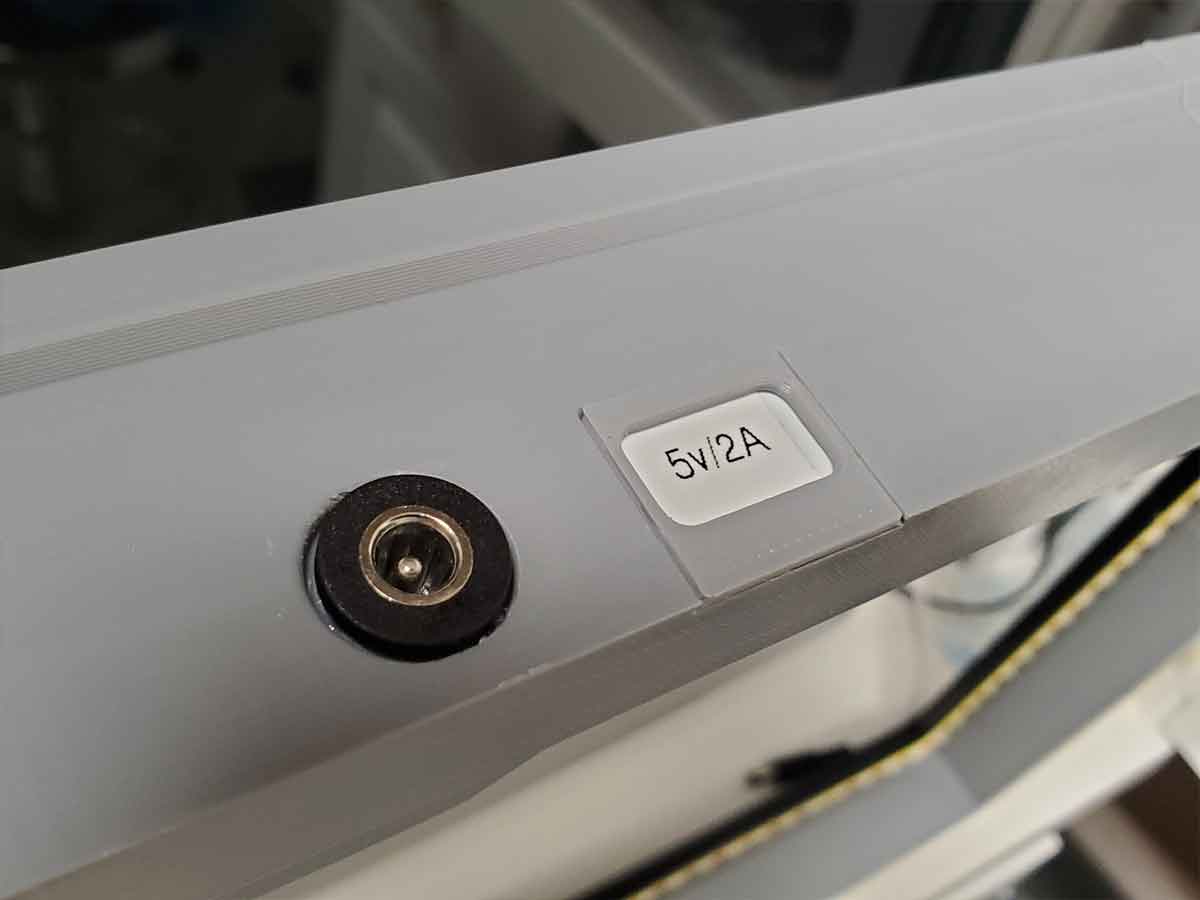

• Jack nguồn DC input ở mặt sau, và cầu chì tùy chọn

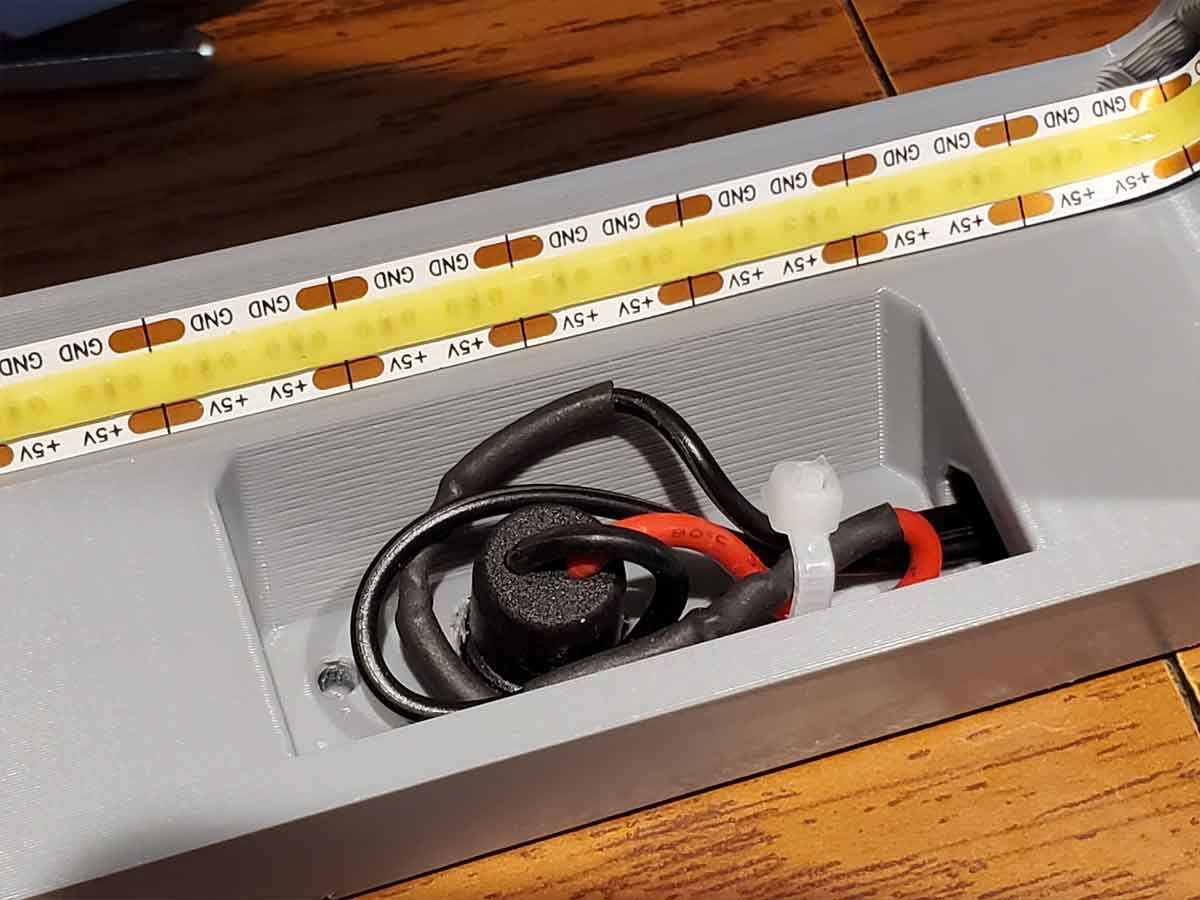

• Toàn bộ dây điện được đi gọn, có nắp che kín

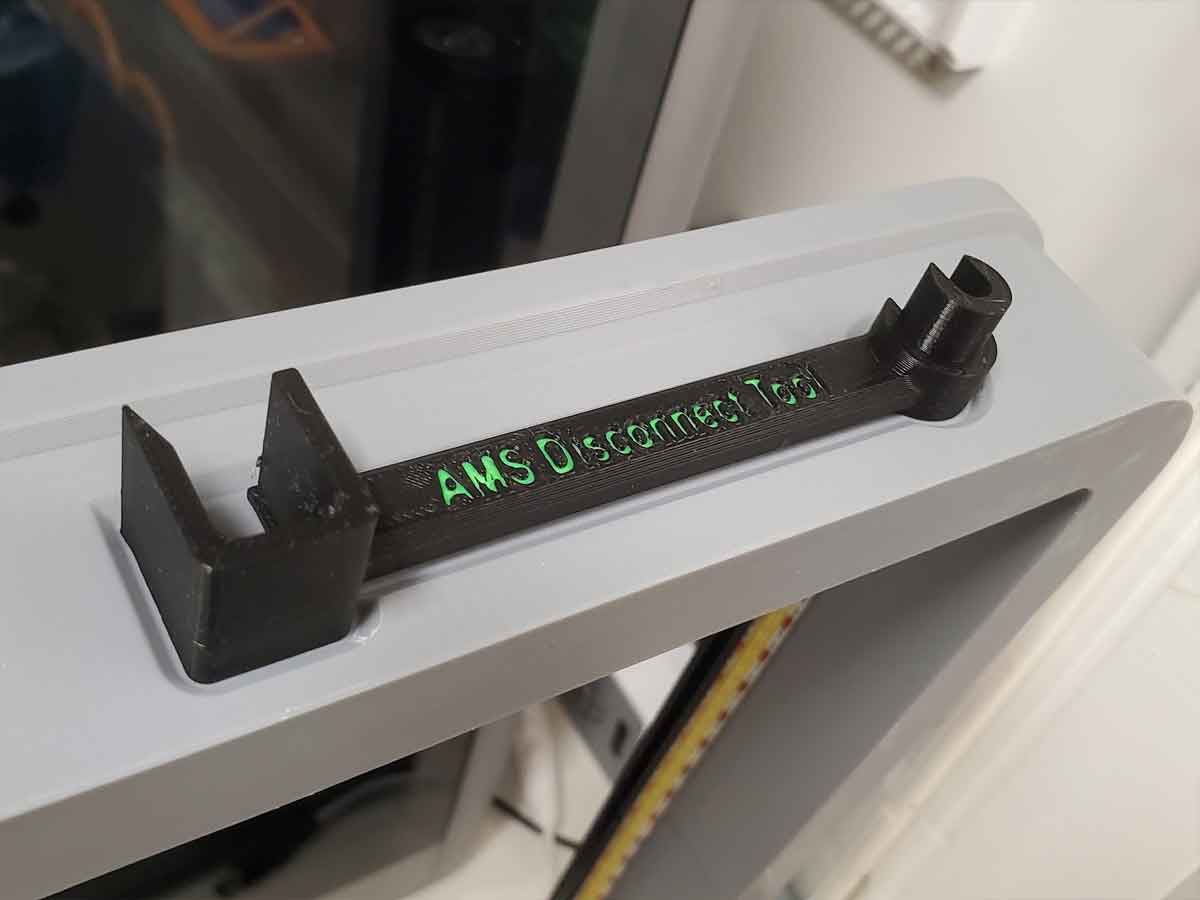

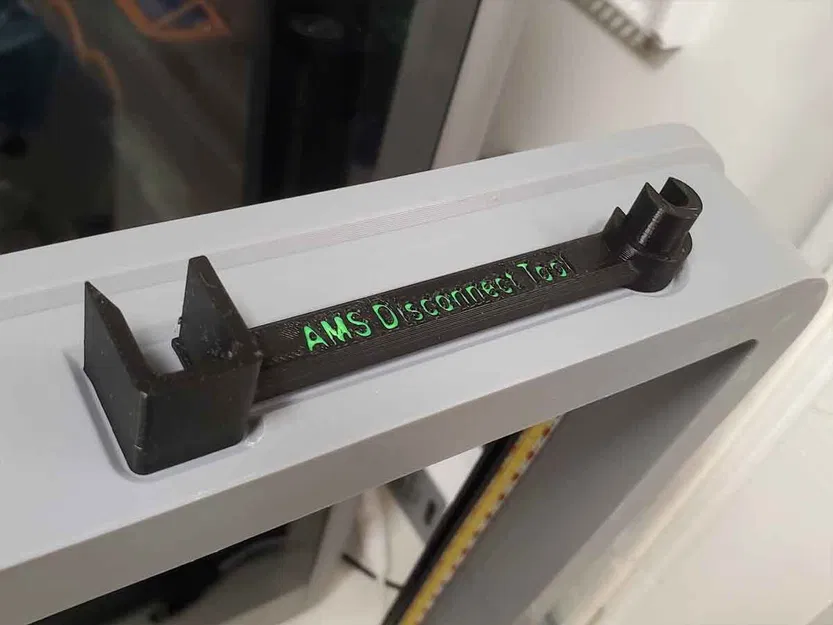

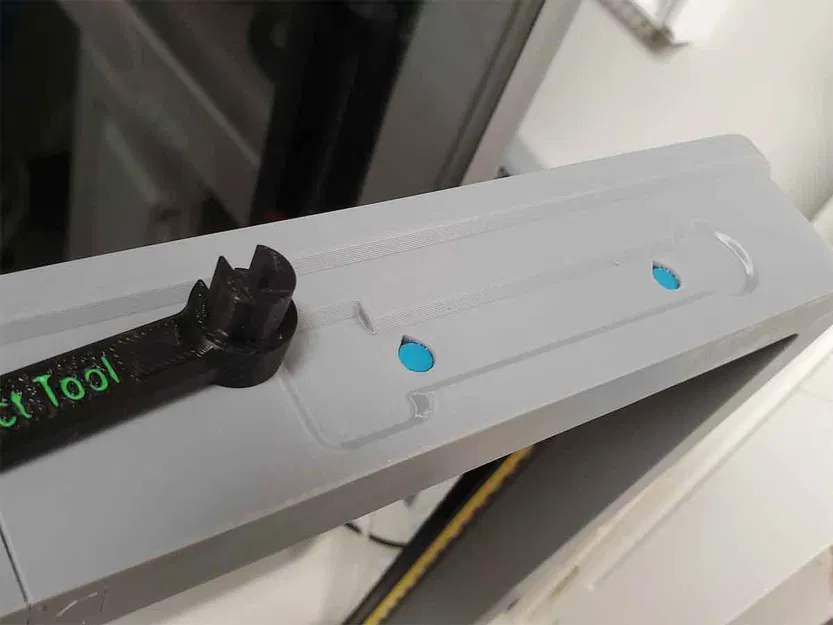

• Chỗ gài Bambu AMS Disconnect Tool — món mình dùng nhiều nhất trên máy

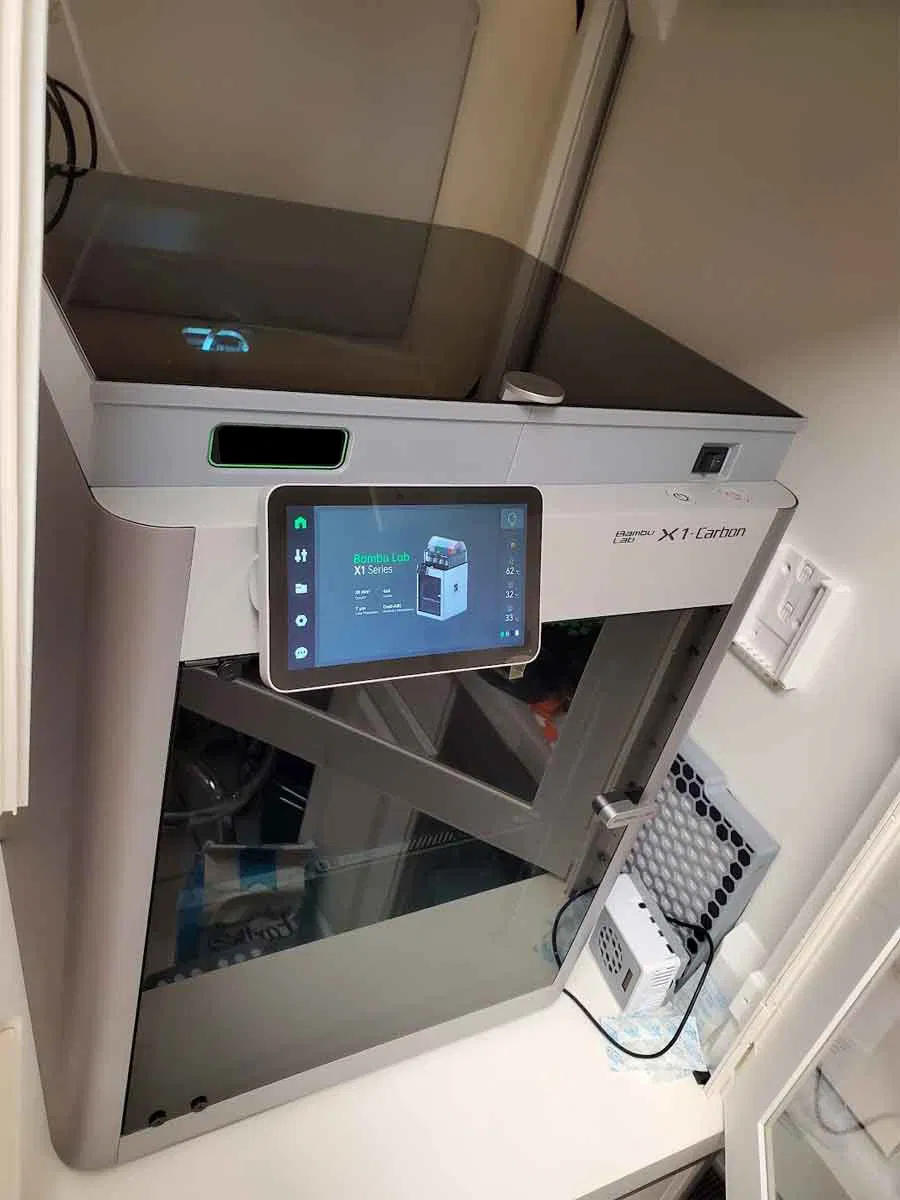

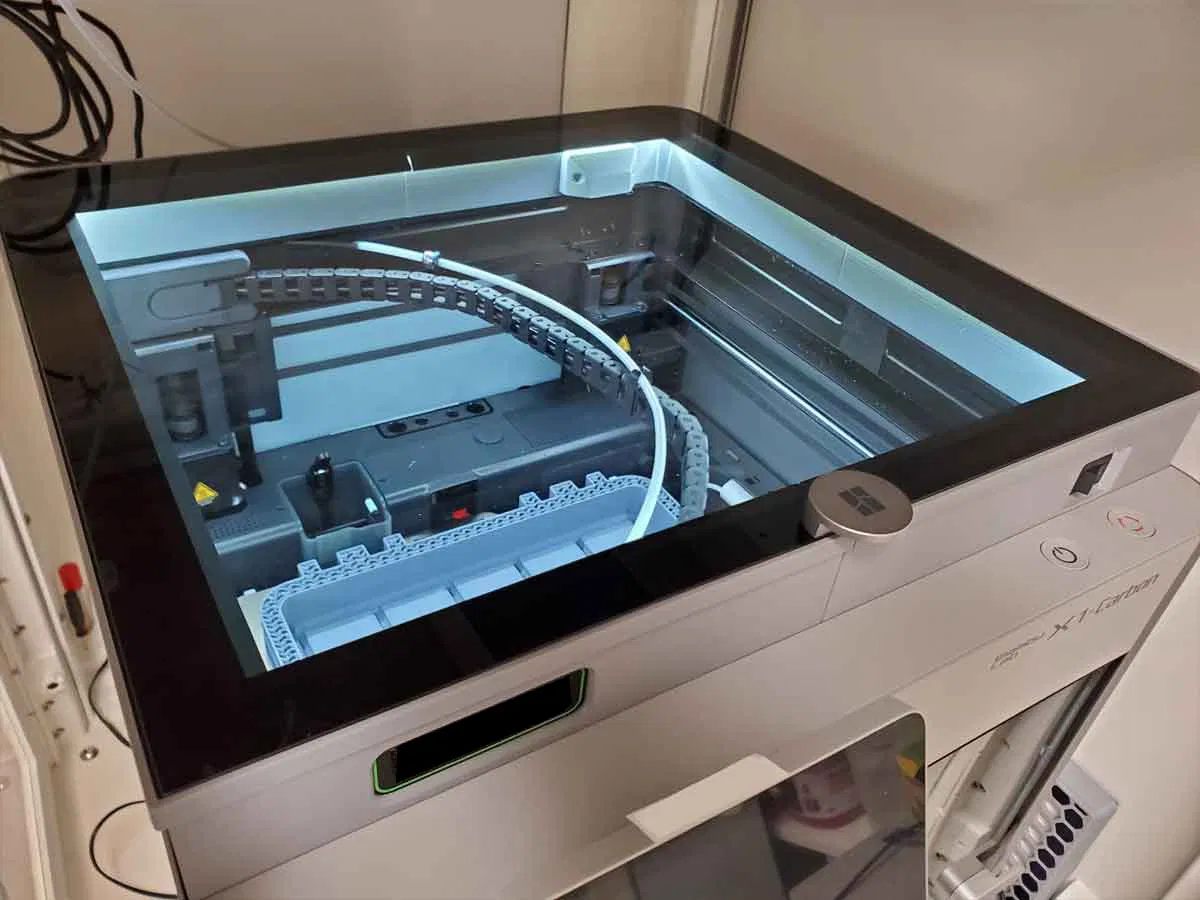

• Cao hơn (40mm), giúp mình để Bowden tube chạy tự do (không cần Bowden guide)

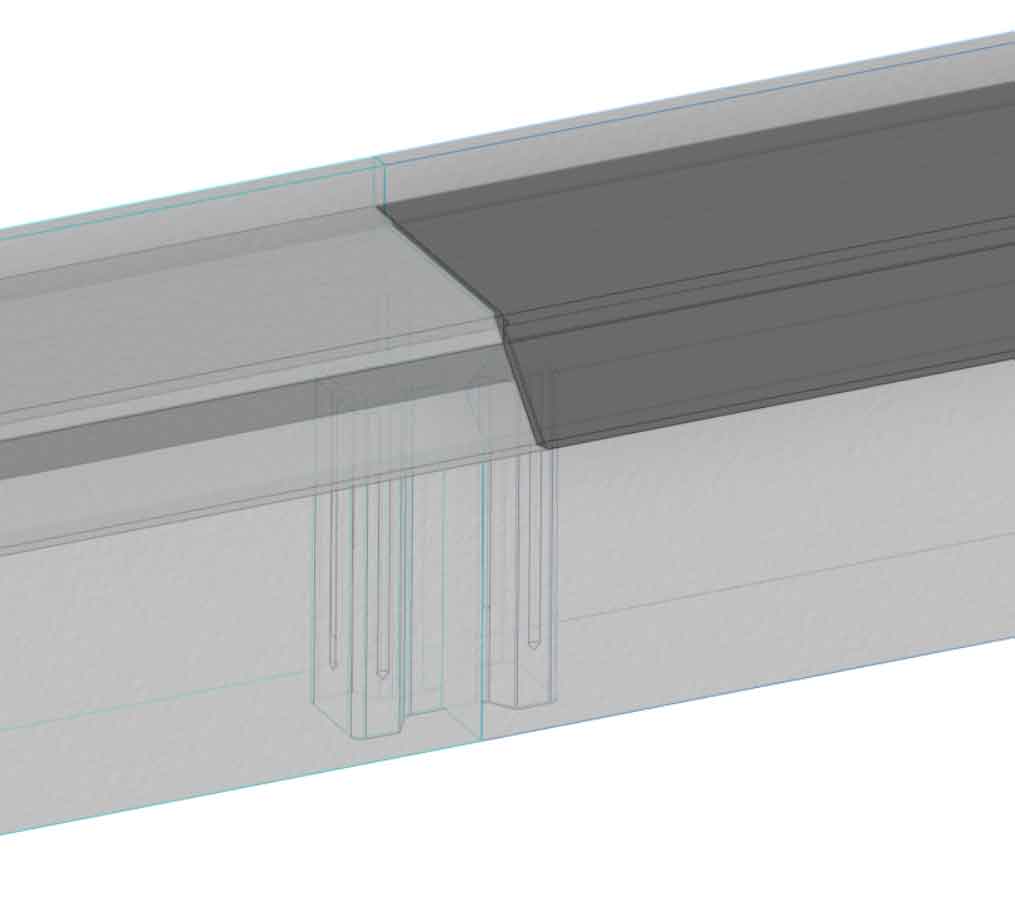

Model đăng ở đây có một số cập nhật mà mình thấy có ích sau khi lắp và dùng bản của mình. Tuy nhiên một cập nhật (nắp TPU top covers) thì chưa được test. Bộ TPU top covers kèm ở đây có phần chồng mí (overlap) để giúp hạn chế lọt ánh sáng tốt hơn. Bản này có vẻ slice ổn và đã được đưa vào file .3mf. Nếu bạn muốn in phần đã được test, vui lòng dùng TPU covers trong thiết kế DK Riser gốc (mà mẫu này remix từ đó), vì chúng cũng tương thích (mình không kèm lại ở đây). Nếu bạn chọn làm TPU top covers chưa test, vui lòng cho mình phản hồi. Cập nhật còn lại là cầu chì tùy chọn.

Nếu bạn chọn làm các phần chưa test, vui lòng phản hồi giúp.

Danh sách linh kiện gợi ý và thông tin thêm có trên site của mình:

https://www.mystoopidstuff.com/blog/dk-riser-remix-is-posted

Lắp cái này sẽ cần hàn (soldering), và vài dụng cụ như tua vít, kềm cắt dây, kềm tuốt dây, và súng nhiệt để co ống heat shrink trên dây. Cũng cần keo 502 (superglue) để cố định các nắp TPU, và mình cũng chấm nhẹ một ít lên công tắc với jack DC inlet để giữ cho chắc hơn. Vì đây cũng là một dự án thiên về điện tử, nên bạn cần biết cách nối LED, công tắc và cầu chì; vì vậy đây là dự án kiểu “tự chịu rủi ro”.

Cập nhật 2/7/2024 - Mình đã gỡ hết các label, chỉ giữ lại label trống, để tuân thủ thông báo MakerWorld ngày 2024-01-08 về việc dùng logo hoặc tên của họ trong thiết kế mà không có phép. Tuy vậy vẫn có kèm STEP và STL cho label trống, có thể dùng nguyên (trống), hoặc thêm chữ trong slicer.

Việc này sẽ cần hàn, và vài dụng cụ như tua vít, kềm cắt dây, kềm tuốt dây, và súng nhiệt để co ống heat shrink trên dây. Cũng cần keo 502 (superglue) để cố định các nắp TPU, và mình cũng chấm nhẹ một ít lên công tắc với jack DC inlet để giữ cho chắc hơn.

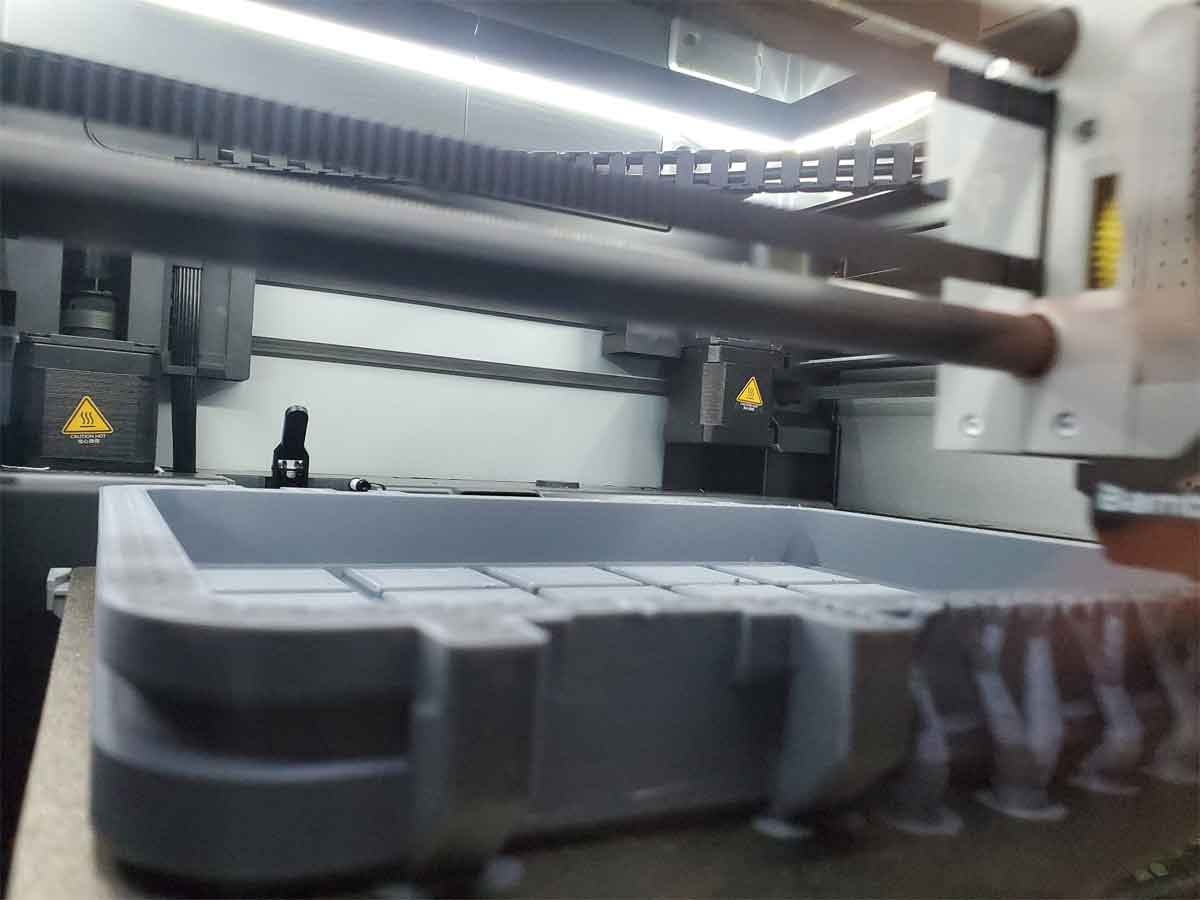

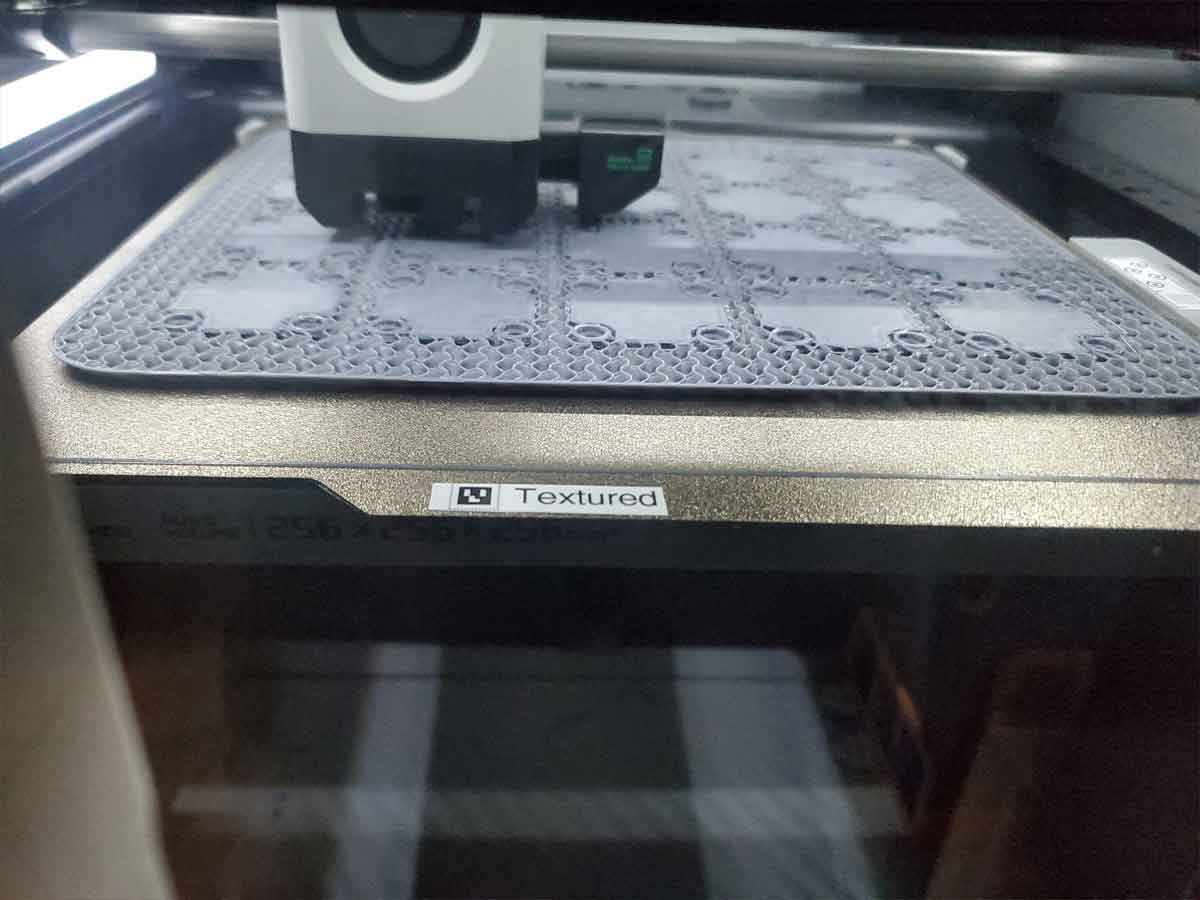

Các file STL không được xoay sẵn theo hướng để in, nhưng nếu bạn dùng file .3mf (được tạo trong OrcaSlicer) thì các part đã được set up sẵn để in. Lưu ý là mình chưa test file 3mf (vì mình in từng phần lẻ để test), nhưng mình đã set up theo cách mình sẽ in. File .3mf có supports được tô (painted) (dùng tree-manual) cho các góc: front right, front left, và back right. File .3mf được set để in PETG với engineering plate, tuy nhiên mình dùng cool plate cho các part TPU (kèm một ít Bambu liquid glue làm chất chống dính/nhả), và thấy rất ổn. Nếu part TPU dính quá chặt, có thể dùng IPA trong lúc tách khỏi plate để giúp hòa tan keo và gỡ ra dễ hơn.

Nếu bạn thấy mấy model này hữu ích, nhớ thả like hoặc để lại bình luận kèm vài tấm hình bản in của bạn nha.

Bạn có thể xem những thứ khác mình đang làm trên blog tại đây. Bạn cũng có thể follow mình ở đây hoặc trên Printables để xem mình đăng gì mới. Nếu bạn muốn ủng hộ công sức của mình, bạn có thể Buy Me A Coffee theo link này:

https://www.buymeacoffee.com/mystoopidstuff

Cảm ơn bạn đã ghé xem!

Model đăng ở đây chỉ dành cho mục đích cá nhân, phi thương mại, và được chia sẻ (miễn phí) cho cộng đồng 3D printing để giúp anh em dùng máy in Bambu hiệu quả hơn. Các trademark dùng trong model này thuộc về Bambu Lab.

Changelog:

8/21/2024: Cập nhật mô tả để nhấn mạnh là mẫu này không hoạt động với RGB LED strips, vì dùng jack nguồn DC 2 dây.

8/30/2024: Thêm một số part tùy chọn gồm nắp che trống cho công tắc và các lỗ phía sau riser. Đồng thời thêm một số nắp TPU cho phần đế (chưa test), theo yêu cầu cho P1S.
