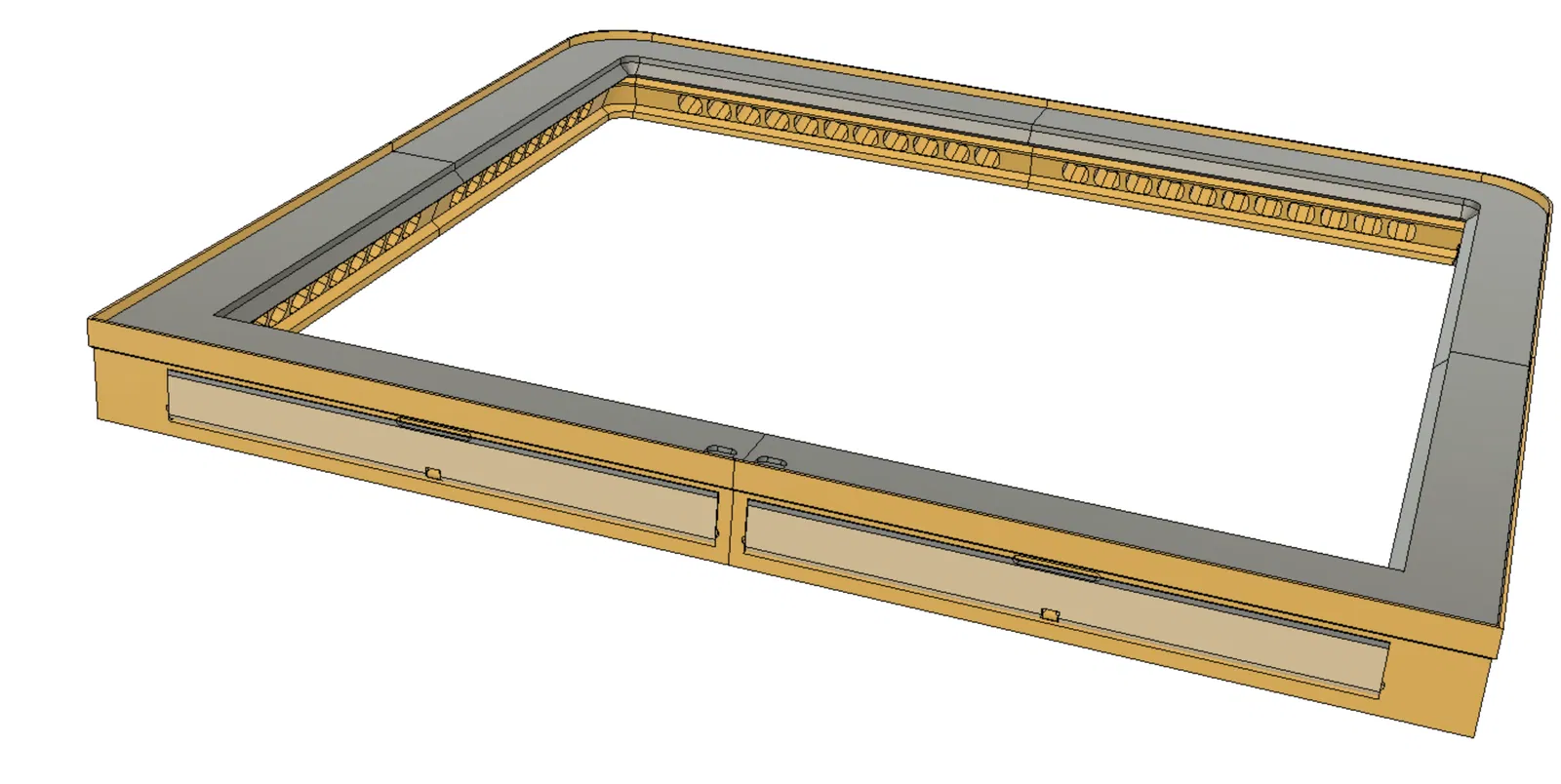

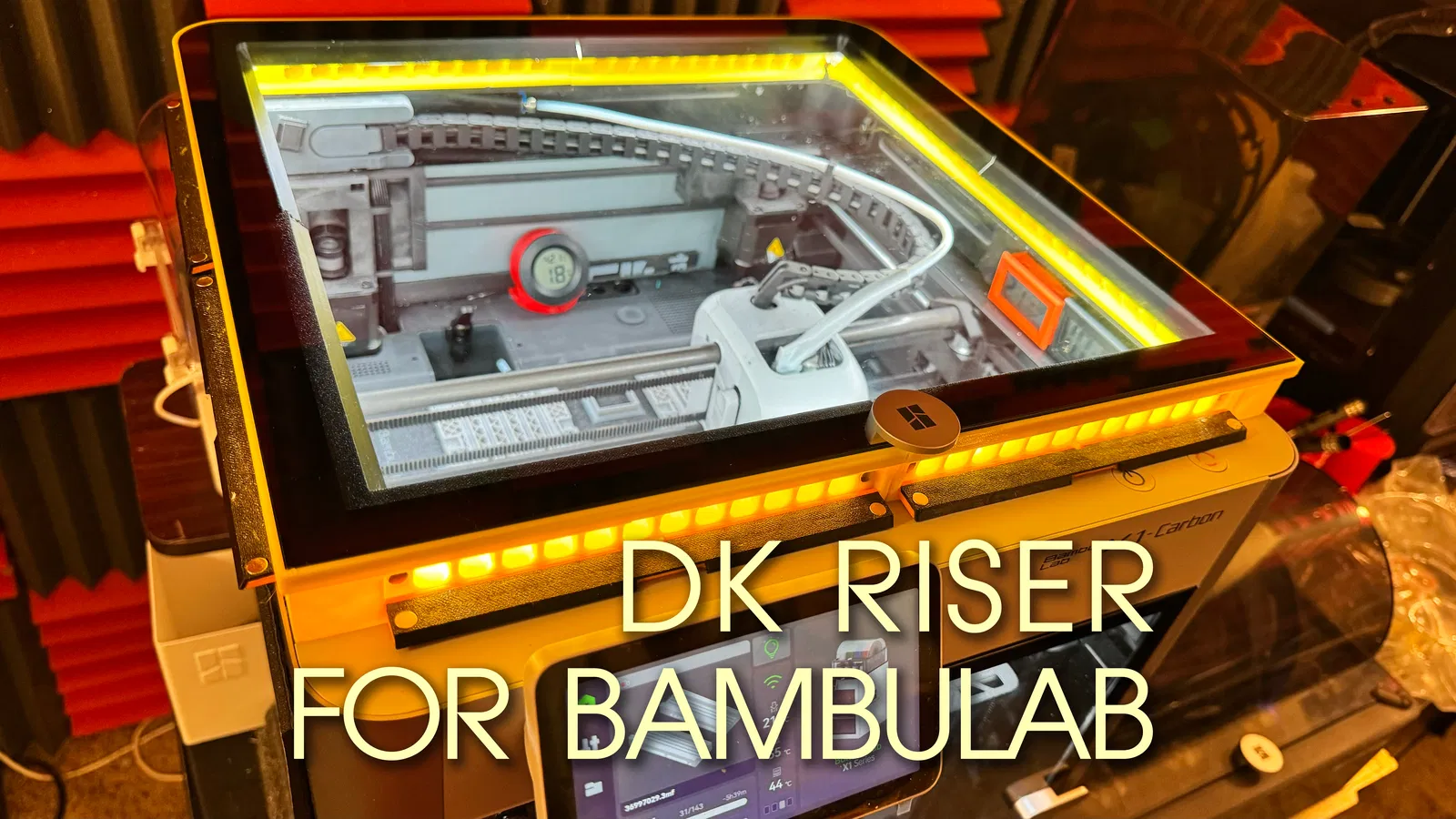

DK Riser cho Bambu Lab X1/P1

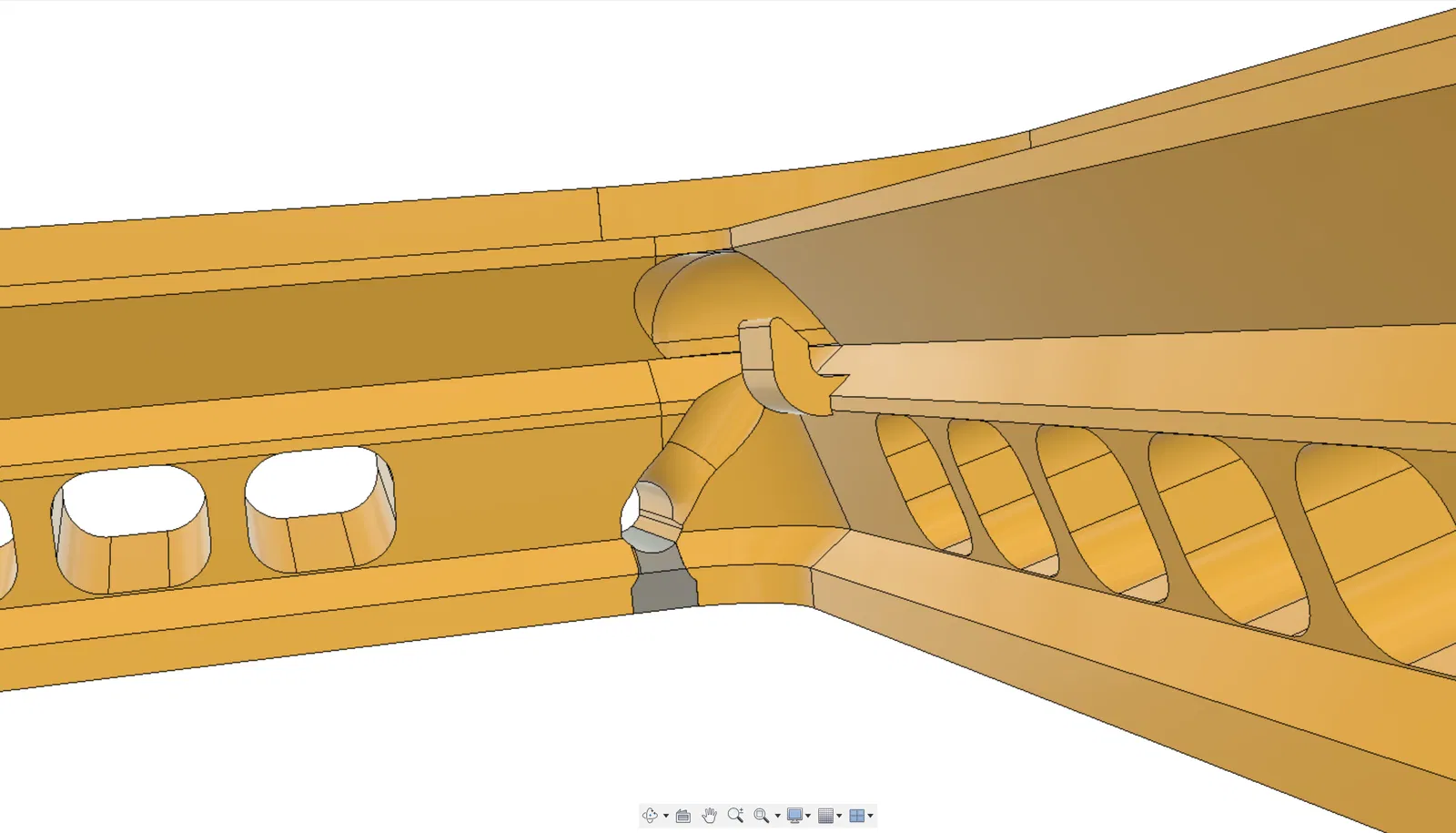

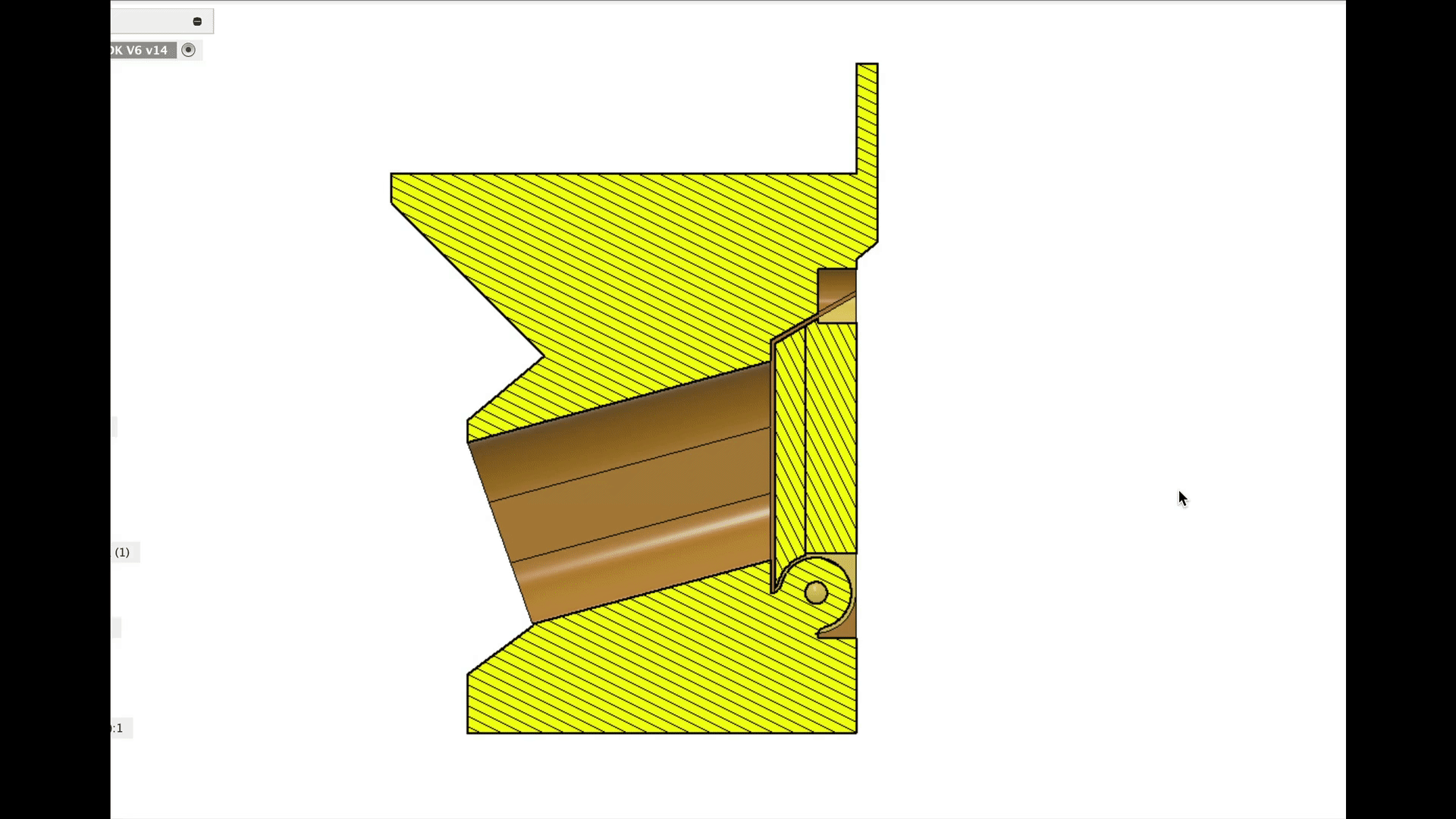

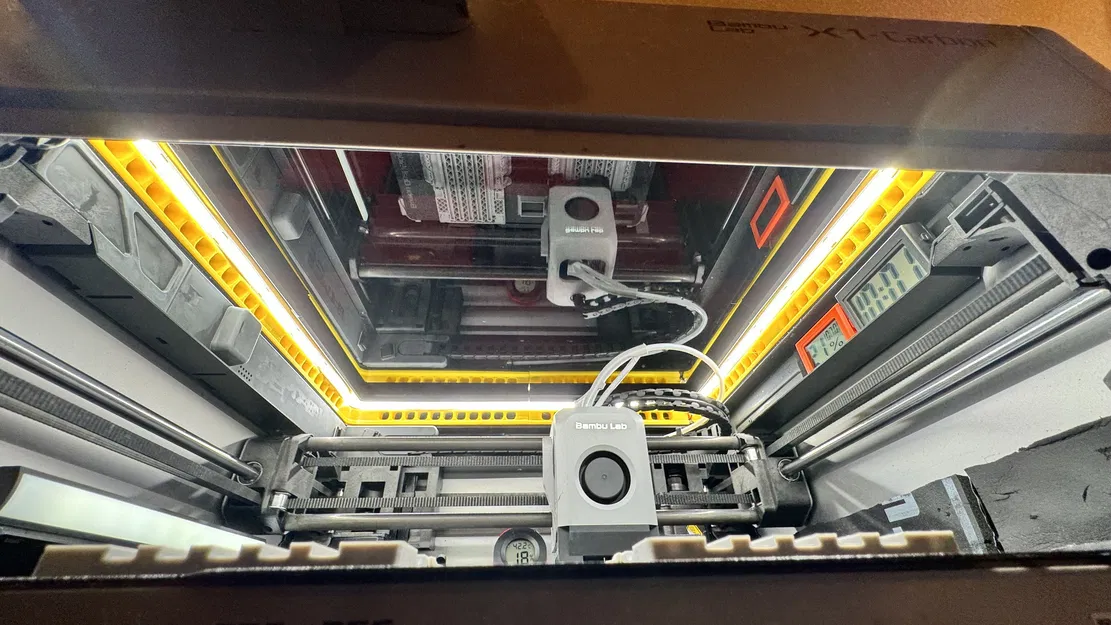

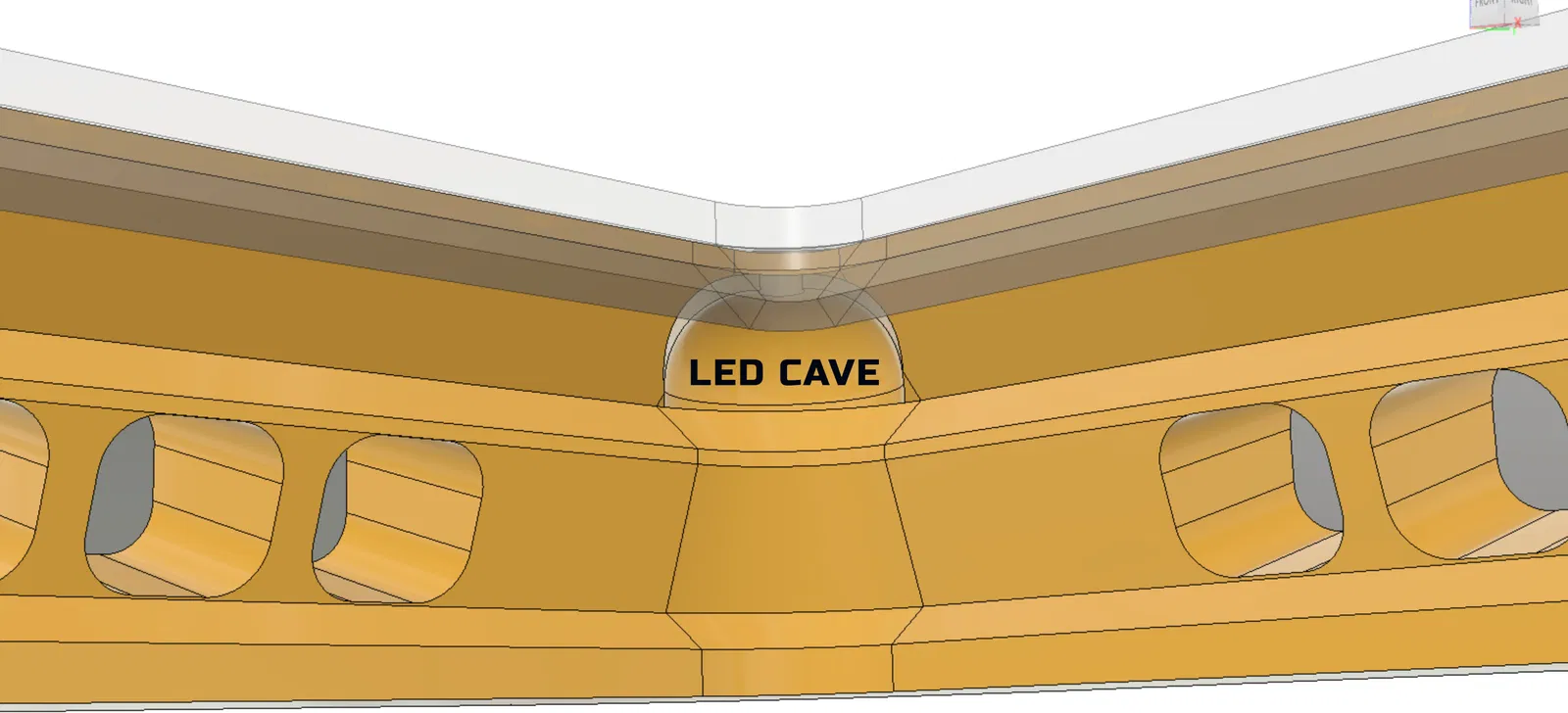

Lần đầu tiên làm/remix bộ phận nâng đỡ này là do nhu cầu cá nhân của tôi… vì đèn LED tích hợp trong BambuLab không đủ… và thiết kế profile thấp này đã khá phổ biến. Kể từ đó, một vài người dùng Qiao112 và Dan Ljungström đã khuyến khích tôi làm phiên bản tiếp theo có thêm lỗ thông hơi… họ chỉ cho tôi xem một thiết kế của nhà thiết kế khác… rất hay… nhưng cá nhân tôi thích nó không quá cao… Thế là tôi lại lao vào… trải qua nhiều ý tưởng thiết kế… bỏ đi hầu hết, làm lại từ đầu và liên tục… cho đến khi tôi tạo ra thứ mà cá nhân tôi thích… Đây là nó… vẫn tương tự như thiết kế đầu tiên, nó có Tấm chắn sáng/đế TPU ở trên cùng nhưng tôi đã thực hiện một số sửa đổi từ thiết kế ban đầu, nhận ra các vấn đề cố hữu từ thiết kế đầu tiên. Thiết kế đầu tiên, tôi nghiêng đèn LED xuống 60 độ, vấn đề là, nếu chúng ta không muốn cắt dải đèn LED và hàn ở các góc, bạn sẽ phải uốn cong dải đèn LED, sẽ rất khó để lắp chúng vừa vặn… vì vậy trong thiết kế mới, tôi đã thay đổi góc thành 45 độ (ít uốn cong hơn ở các góc) và như một phần thưởng, ít bị nhô ra hơn... tôi đã thêm một "hang động" (vì thiếu từ tốt hơn) để chúng ta có thể chứa "thêm" đèn LED "cuộn" vào đó. Một vài người dùng đã remixed thiết kế trước đó để làm cho phần tường trên cùng (một số gọi là viền LED) dày hơn, lo sợ nó có thể bị gãy… Cá nhân tôi đã sử dụng nó kể từ lần đầu tiên làm và chưa bao giờ gặp sự cố, nhưng tôi sẽ thay đổi độ dày để phù hợp với điều đó. Đây có lẽ là một dự án hơi nhiều hơn mức thông thường, tôi sẽ cố gắng cung cấp một hướng dẫn rõ ràng... Vậy chúng ta hãy đi thẳng vào cách lắp ráp Tôi đã tải lên một tệp 3mf đã chứa mọi thứ bạn cần để in. Đây là dự án gồm 5 tấm: Tấm 1 & 2 là thân chính, tấm 3 là nắp che lỗ thông hơi cộng với Chốt và Dụng cụ nam châm, và hai tấm cuối cùng là tất cả TPU. Tôi đã in Tấm 1 đến 3 bằng IIIMax PetG Filament, và 4-5 bằng BambuLab TPU 95A Black. Tôi chọn màu khác cho nắp che chủ yếu để tạo điểm nhấn, bạn có thể chọn cùng màu / vật liệu. ======== Các bộ phận bạn cần mua cho dự án này:

1. Nam châm tròn 6x2 mm AMAZON LINK. LƯU Ý: Một người dùng đã bình luận: Vui lòng sử dụng nam châm loại N40 trở lên, nếu không sẽ khó mở cửa…

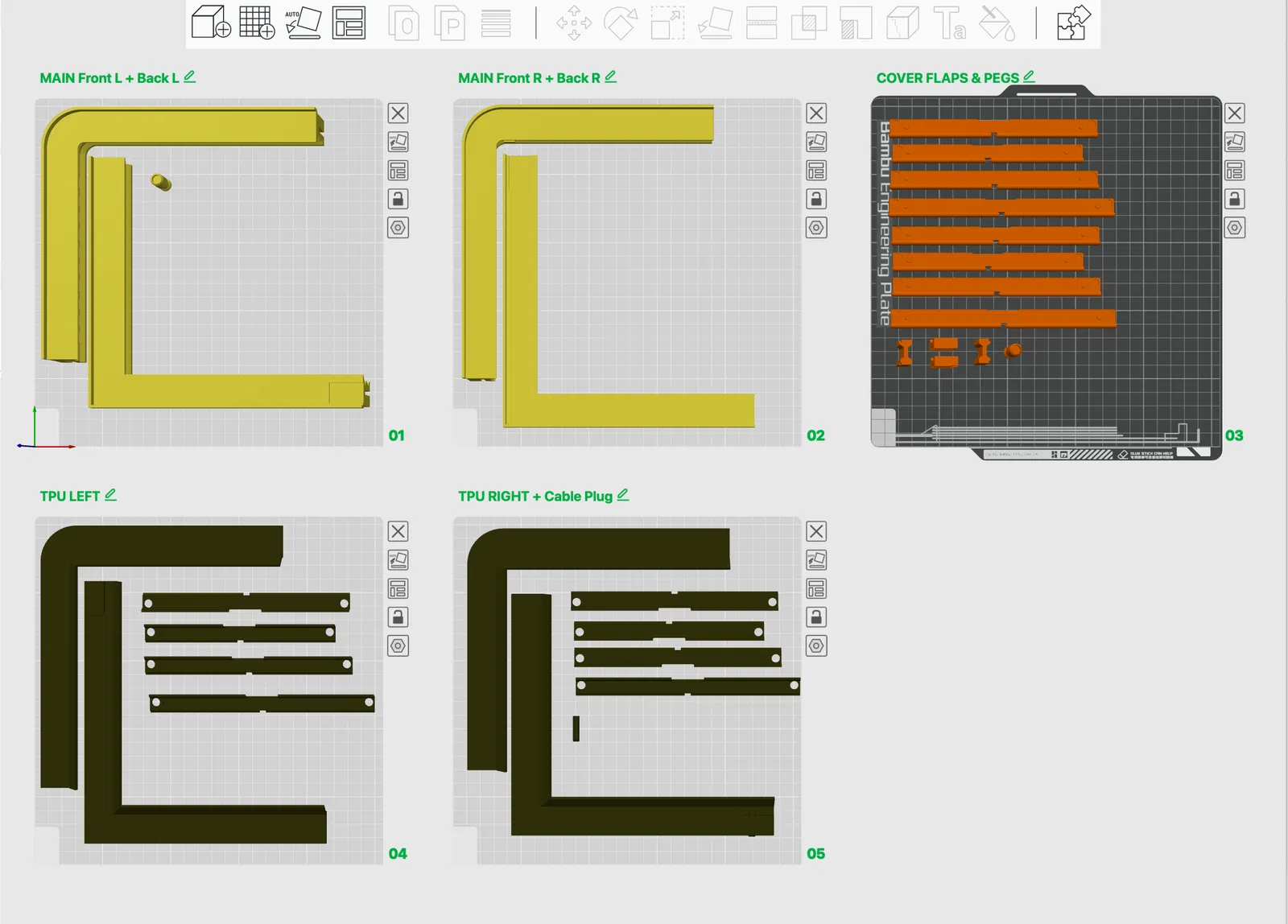

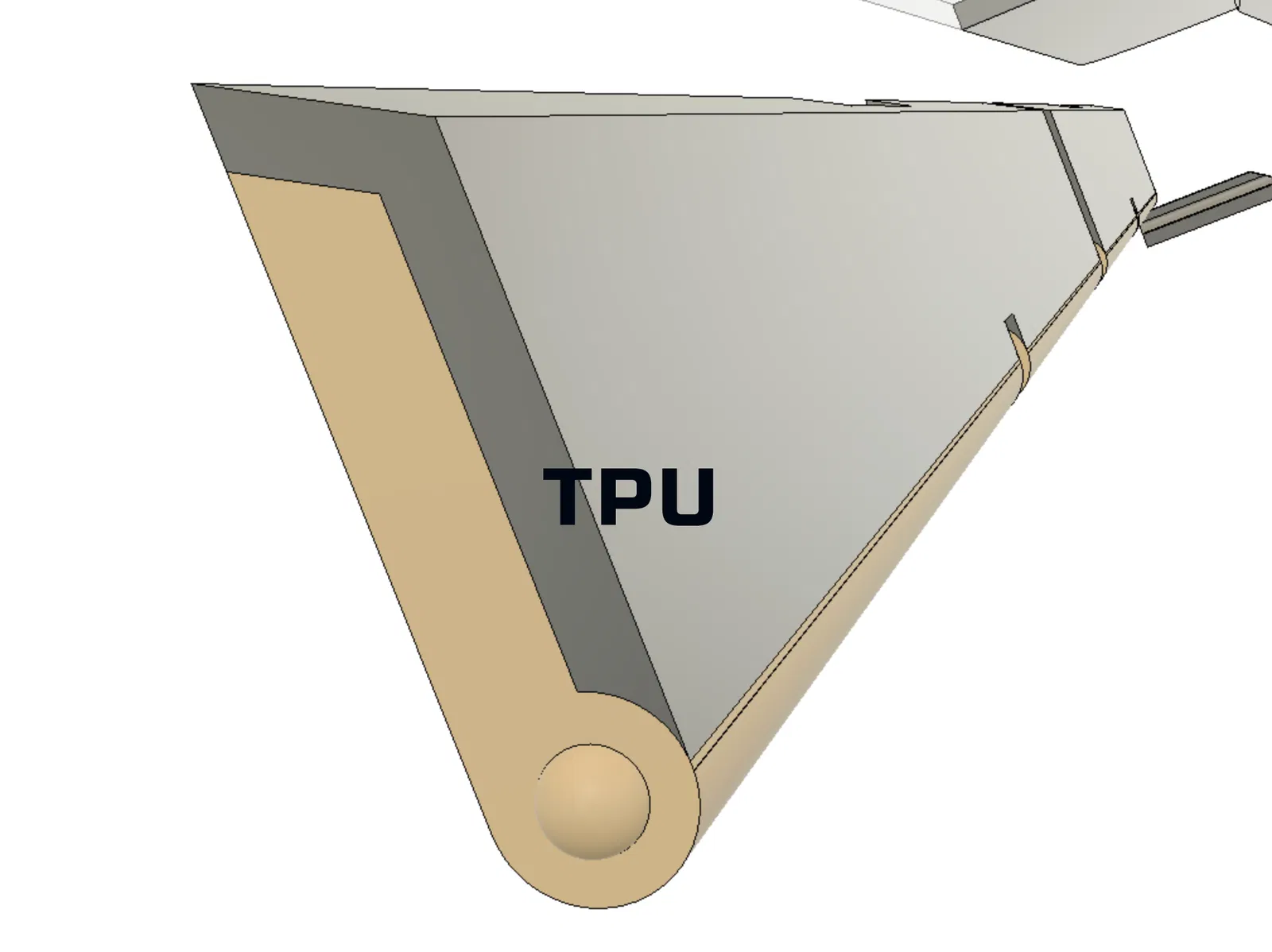

2. Dải đèn LED COB với Bộ nguồn và Điều khiển từ xa không dây Amazon Link Tôi cũng đã thêm một vài Dụng cụ nam châm để hỗ trợ lắp đặt nam châm. Chúng ta biết rằng nam châm sẽ hút nhau nếu chúng có cực đối diện, và đẩy nhau nếu cùng cực. Tôi cố tình in chúng với 2 màu khác nhau - 1 màu giống thân máy, và màu kia giống nắp che lỗ thông hơi… Keo từng nam châm vào dụng cụ, bạn nên lắp nam châm với cực đối diện để khi bạn ghép chúng lại với nhau đầu nọ với đầu kia, chúng sẽ dính vào nhau. Cái màu cam bạn sẽ dùng để lắp nam châm cho thân chính, và cái màu be cho các nắp che lỗ thông hơi. ========== Sau khi in xong tất cả các bộ phận.. đặt thân chính úp xuống… và bạn có thể lắp các Chốt. Lưu ý rằng có các rãnh nam châm trên chốt, chúng nên hướng ra ngoài. Bạn cũng có thể dùng Keo siêu dính để cố định vĩnh viễn tất cả 4 bộ phận. =============================== Tiếp theo Dán tất cả 8 tấm bảo vệ TPU vào Cửa thông hơi. Chúng có kích thước khác nhau, vì vậy hãy ghép các tấm giống nhau, và có 2 rãnh tròn để giúp bạn căn chỉnh. ================================================= Tiếp theo lắp Cửa thông hơi (8 chiếc) vào thân chính. Có các Độ dài khác nhau của Cửa thông hơi nên khớp với lỗ thông hơi. Sau đó nên được lắp vào ở góc 45 độ theo rãnh dẫn. Cách tốt nhất tôi tìm thấy là dẫn Hinge bên trái trước, phần giữa trong khi ấn ở góc 45 độ, và phần bên phải cuối cùng… Bạn sẽ nghe thấy tiếng tách khi chúng vào vị trí. ========= Tiếp theo, Dán 16 Nam châm vào thân chính, sử dụng Dụng cụ nam châm có cùng màu với thân máy, điều này đảm bảo cực của nam châm được đặt đúng. Dán 16 Nam châm vào (8) Cửa thông hơi (có TPU) sử dụng Dụng cụ nam châm có cùng màu với Cửa thông hơi. Một lần nữa điều này để đảm bảo cực của nam châm được đặt đúng. ============================= Hướng dây cáp nguồn LED qua Hướng dẫn cáp. Tấm che TPU được làm rộng hơn một chút để vừa khít và giữ cố định. Lắp các Dải đèn LED COB… lưu ý rằng băng dính đèn LED có thể không giữ được lâu, bạn có thể cân nhắc dán chúng. Cuối cùng, lắp chúng vào Máy của bạn, và đặt Tấm chắn TPU lên trên, và cuối cùng bạn có thể thay thế kính trên cùng. Bên dưới là video youtube tôi đã làm, tôi hy vọng nó sẽ làm rõ hơn cách lắp ráp… gần cuối video… có video FLIR hiển thị ảnh nhiệt. Lưu ý: nếu bạn đang sử dụng cùng loại đèn LED COB mà tôi sử dụng, vui lòng hiểu rằng nó rất sáng và tạo ra nhiệt! Tôi chỉ chạy nó ở Công suất 25%… (Bạn có thể đặt từ điều khiển từ xa) Tôi chân thành hy vọng bạn sẽ thấy nó hữu ích. Cảm ơn bạn! Cập nhật ngày 26 tháng 9 năm 2023: Tôi đã thêm các tệp STL và cả thiết kế 1 mảnh nếu bạn có máy in với bàn in 400x400mm. Cập nhật ngày 29 tháng 9 năm 2023: Sửa chốt và lỗ bên phải, tôi đã lấy nhầm Sketch khi extrude, nên chốt bên phải nhỏ hơn một chút so với những chốt còn lại, nhưng lỗ bên phải khớp với nó… Nếu bạn đã tải xuống trước đó, chỉ cần đảm bảo bạn sử dụng đúng chốt, trên lỗ chốt bên phải. Bản tải lên mới này đã sửa chúng để tất cả đều đồng nhất. Cập nhật / Lưu ý ngày 27 tháng 1 năm 2024: Vui lòng sử dụng phiên bản 3MF vì nó đã được định hướng sẵn sàng để in. Tôi đã cung cấp các tệp Step nếu bạn muốn sửa đổi để phù hợp với nhu cầu của mình.
