Ổ khóa 1824 Chubb Detector Lock (mô hình hoạt động)

Tác giả RoccosStuff

Lượt tải
215
Lượt thích
74
Lượt coi
1.670
Tải tất cả (.zip)· 37 file · 7,9 MB· 7,9 MB

File 37 7,9 MB

  • XII-Key-2431_1772542751.stlSTL · 244,6 KB
  • XVIII-Key-3421_1772542753.stlSTL · 246,8 KB
  • 00-Key_Loop_1772542754.stlSTL · 87,6 KB
  • X-Key-2341_1772542755.stlSTL · 243,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#234077
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
Giấy phép file số tiêu chuẩn

Mô tả

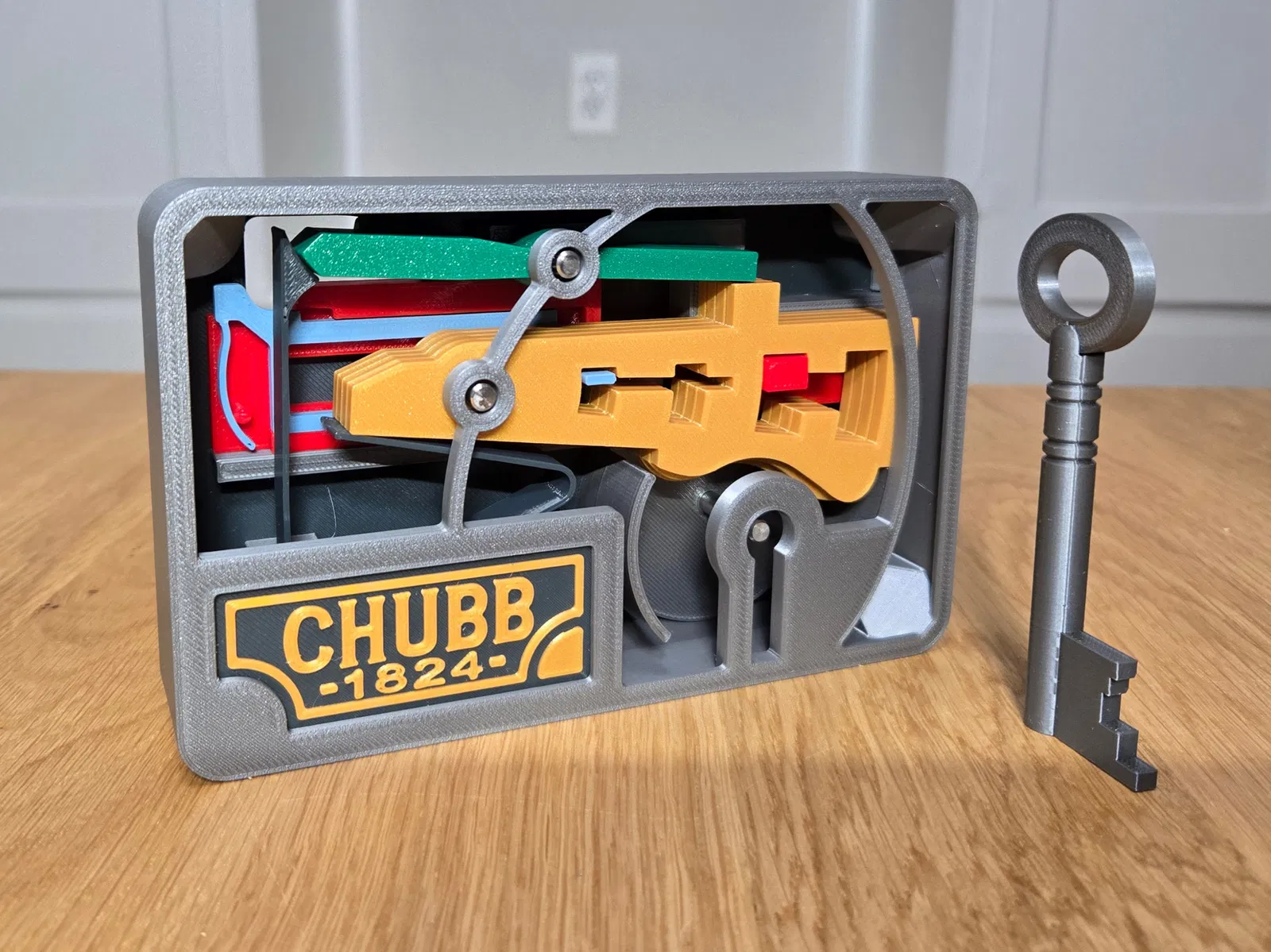

Đây là một mô hình hoạt động được của ổ khóa Chubb detector năm 1824. Xem video để biết thêm chi tiết!

Required Parts:

  • (1) Chốt kim loại 25mm x 5mm (Dán vào khung – chìa khóa sẽ xoay trên chốt này)
  • (2) Chốt kim loại 30mm x 5mm (Bộ detector và các cần gạt (levers) xoay trên các chốt này)
  • (4) Insert ren (Threaded Inserts) M4xH6xD6
  • (4) Vít M4x8

Materials Used in Video:

  • Tất cả filament dùng trong video là PETG: Hatchbox Silver, Prusament Jungle Green, Prusament Chalky Blue, Hatchbox Red, Hatchbox Gold
  • Keo dùng là JB Weld Plastic Bonder

Keying Guide:

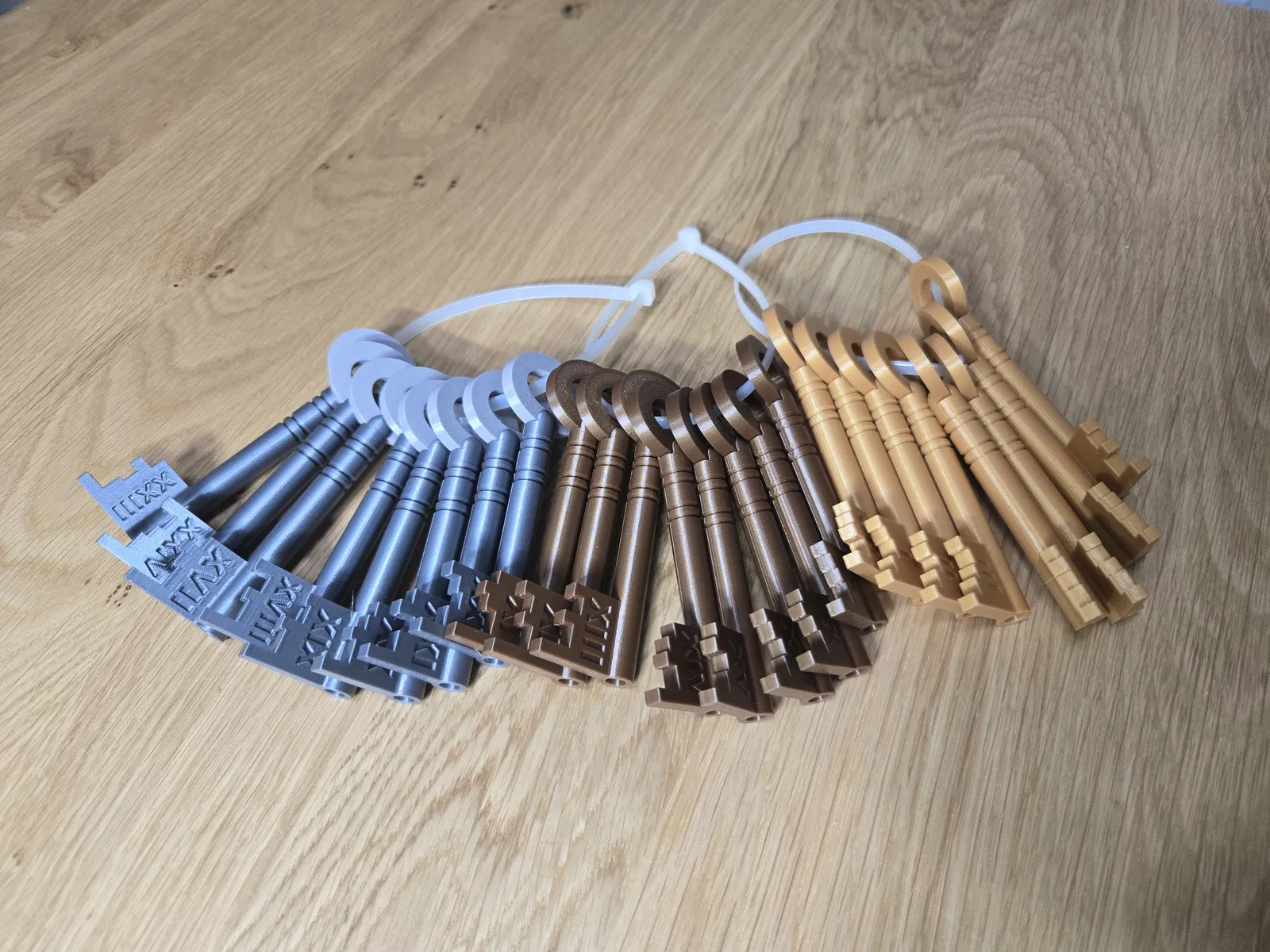

  • Có 24 loại chìa khác nhau tương ứng với 24 tổ hợp có thể có của 4 cần gạt (levers). Tham khảo file PDF Keying Guide để xác định thứ tự các lever và loại chìa bạn muốn dùng.

Coi thêm Ẩn bớt

Thông số in

Định dạng
pdfstl
Số file mô hình
37
Tổng dung lượng
7,9 MB
File lớn nhất
1,1 MB
