Drybox Prusa Autorewind cho MMU (không cần buffer nữa)

Bản remix này mang tới phiên bản Drybox độc lập được cải tiến, có hỗ trợ hệ thống auto-rewind, giúp bạn khỏi cần dùng cái buffer cồng kềnh đi kèm module Prusa MMU.

Các chỉnh sửa tập trung vào việc đơn giản hoá thao tác gắn/tháo hệ auto-rewind, đồng thời vẫn đảm bảo độ ổn định và chắc chắn. Mình cũng chỉnh lại kích thước lỗ cho màn LCD để đỡ tốt hơn và thêm một lỗ cho ống PTFE, để có thể tháo ra dễ dàng khi cần bảo trì máy in và/hoặc MMU.

Các thay đổi chính gồm:

• Thiết kế đơn giản hơn để gắn và tháo hệ auto-rewind nhanh, ổn định hơn.
• Chỉnh lỗ cho cảm biến độ ẩm để đỡ tốt hơn.
• Thêm lỗ cho ống PTFE để việc bảo trì dễ hơn.
• Giá đỡ silica gel lớn hơn (sắp có)

Với bản remix này, bạn có thể tối ưu lại bộ setup, giữ filament khô, và bảo trì hiệu quả hơn, đồng thời loại bỏ hẳn Prusa MMU buffer.

Cách sử dụng:

1. Đặt autorewinder vào bên trong cuộn filament, đảm bảo mũi tên trên autorewinder hướng theo chiều nạp filament.

       2. Lắp cuộn filament vào dry box, canh cho đúng theo chiều mũi tên trên trục (shaft).

       3. Cho filament và autorewinder vào trong dry box

     4. Luồn filament lên MMU vào ống PTFE và load như bình thường từ máy in

     5. Dùng ngón tay xoay autorewinder 7 đến 8 vòng để kích hoạt autorewind. Nếu thông báo này vẫn hiện, thử xoay ít vòng hơn. Nếu bước này chưa thật sự rõ ràng, bạn có thể xem video này (dùng cùng loại autorewinder):

Hướng dẫn in:

• Drybox: có thể in bằng PLA hoặc PETG, infill 15%
• Autorewinder: PETG
• Không cần support

Phần cứng cần có (mỗi Dry box):

• Cảm biến độ ẩm (dry box)
• 2x vít M3x30 (dry box)
• 1x vít M3x8 (dry box)
• 1x vít M3x6 (dry box)
• Ống PTFE đi kèm MMU (dry box)
• 2x vòng bi 608RS (autorewinder)

Hướng dẫn lắp:

Ở phần nắp (top) của dry box, gắn vít M3x6 từ phía ngoài:

Ghép phần đáy và phần nắp của dry box bằng vít M3x30:

Gắn khoá (lock) bằng vít M3x8:

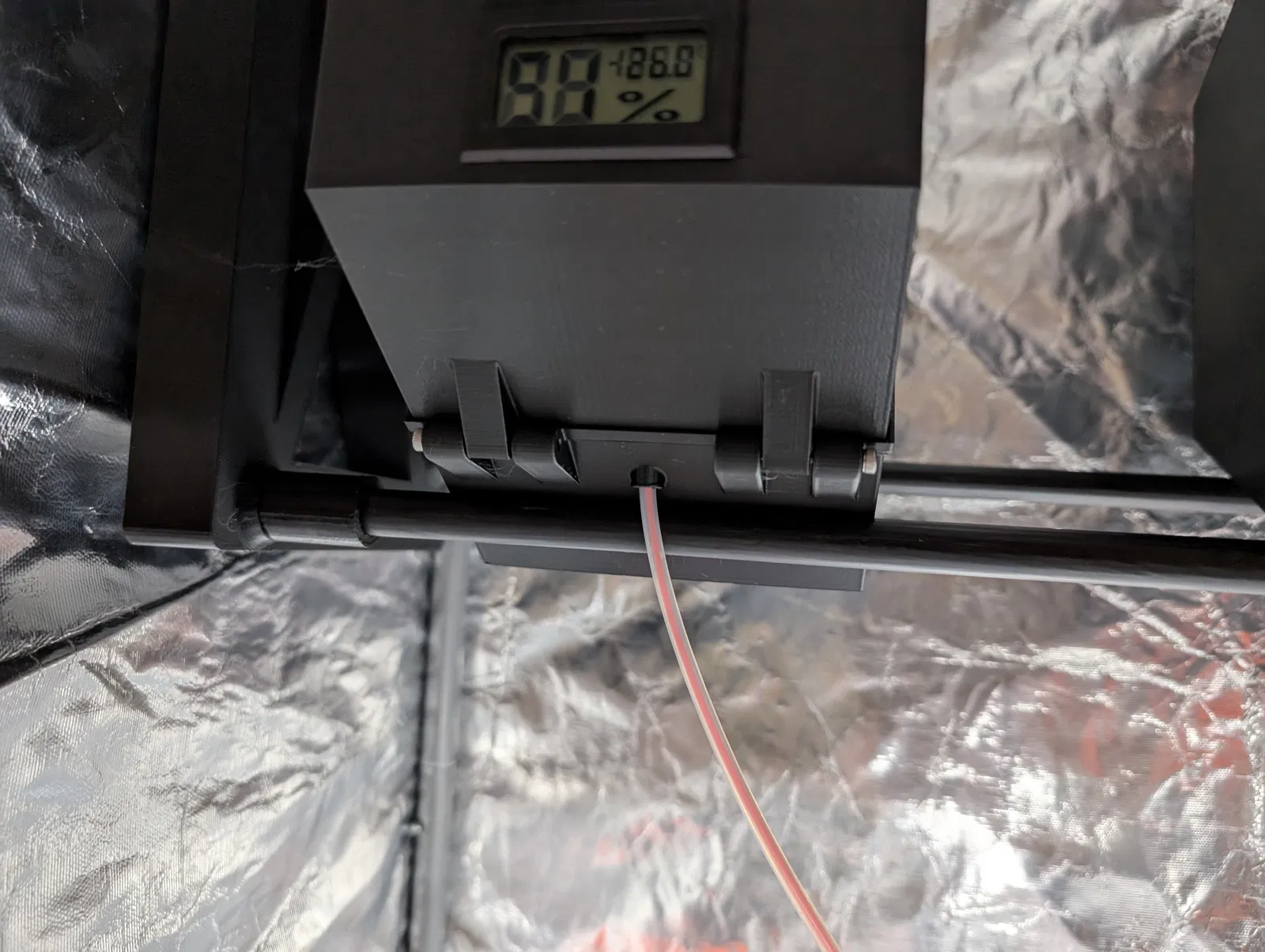

Luồn ống PTFE vào lỗ trên Drybox.

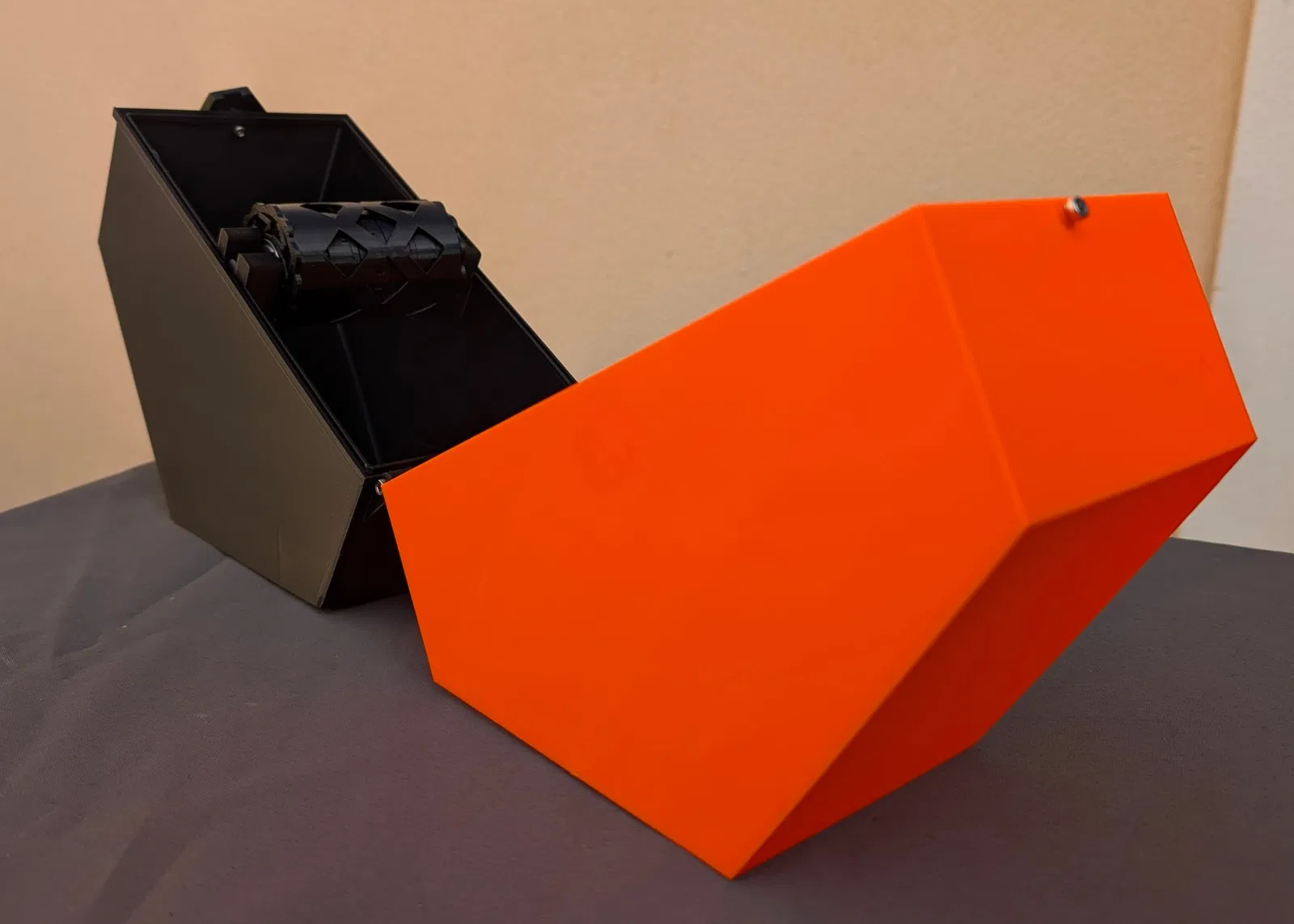

Giờ lắp auto-rewinder như hình:

Gắn nó vào ống trụ (cylinder):

Và đóng lại bằng chi tiết cuối cùng:

Gắn trục (shaft) vào là bạn sẵn sàng in rồi :)

Cám ơn:

• Prusa: vì bản dry box gốc và các hình ảnh mình lấy từ đó
• Vincent Groenhui: vì mẫu parametric auto-rewind
