Mini Lab - Mini Network Rack (Rack mạng mini cho homelab)

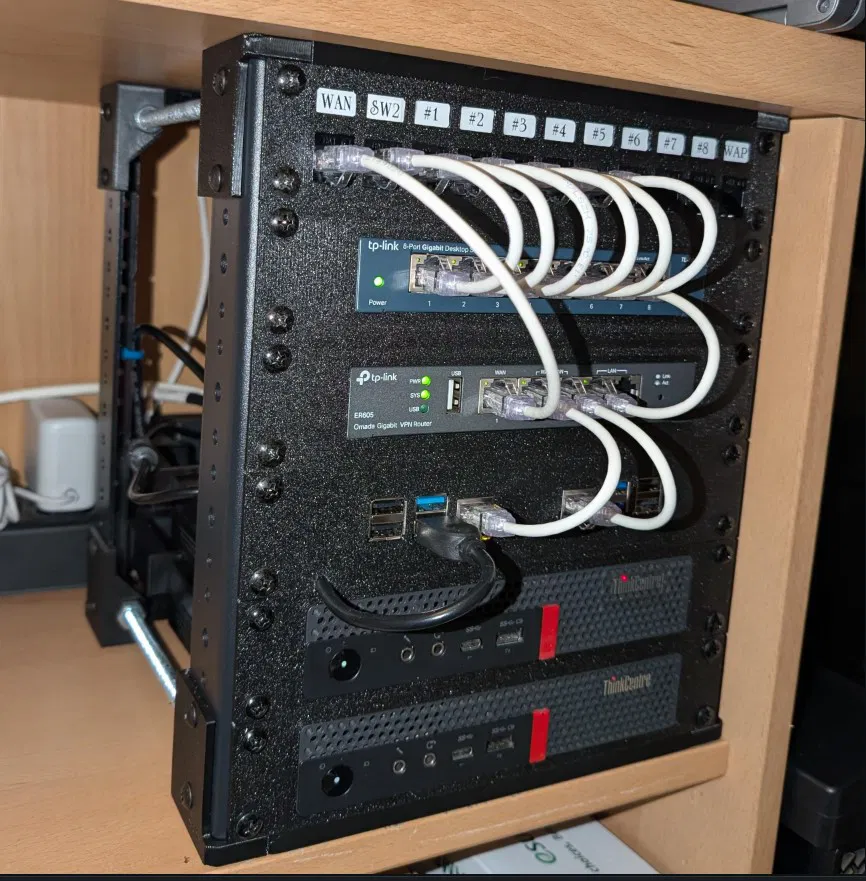

Cái rack này là thiết kế do mình tự làm ra để sắp xếp toàn bộ thiết bị mạng trong nhà, kèm thêm vài con server Ubuntu mình dùng để self-hosting.
Nó có khoảng cách U tiêu chuẩn như network rack, tuy nhiên bề ngang không đúng chuẩn với các phụ kiện 10" bán sẵn ngoài thị trường.

Kích thước hoàn thiện:
Rộng 9 5/8"
Cao 11 1/4"
Chiều sâu thì tùy vào việc bạn cắt thanh ren (threaded rod) dài bao nhiêu.

Dụng cụ cần có
Tua vít cơ bản, kìm, bộ lục giác (allen keys)
Cưa sắt để cắt thanh ren theo chiều dài
Mỏ hàn để gắn insert ren (threaded inserts)

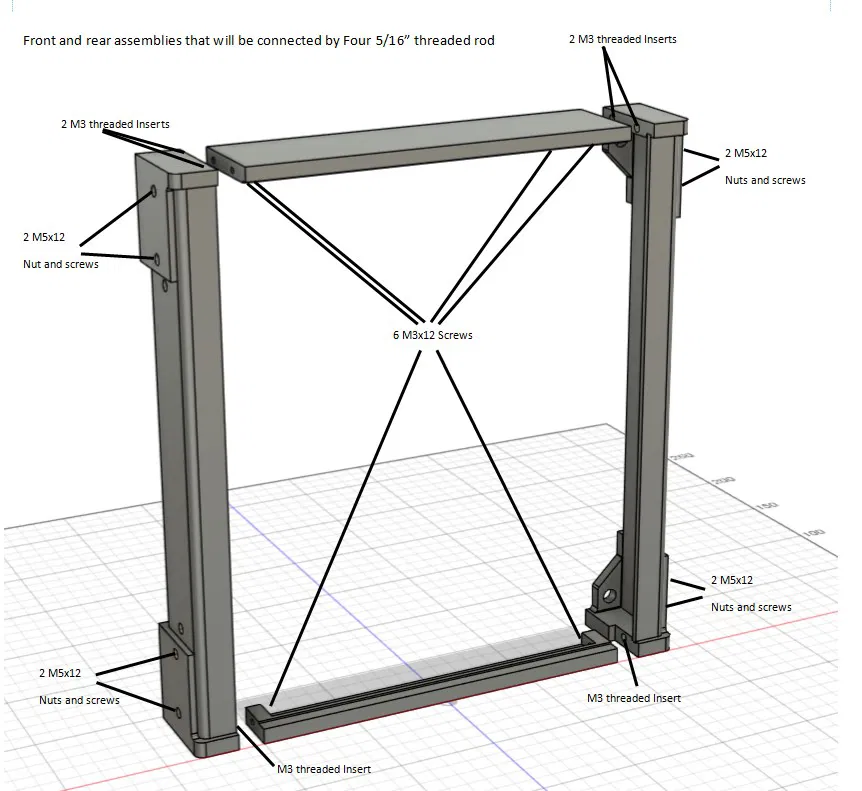

Phần cứng cần chuẩn bị:
Máy in 3D - Mình in toàn bộ trên Ender 5 đã mod, khổ bàn stock 235x235. Có vài miếng do kích thước lớn nên mình phải xoay 45 độ khi in; tất cả đều in không cần supports. Mình in các mount cho thiết bị theo hướng úp mặt xuống.
Filament - Mình in bằng PETG với nozzle 0.6, layer height .32, 3 walls, 50% infill
Rack Rails theo chiều dài bạn muốn (mua 2 bộ để tổng cộng được 4 thanh rail) - https://a.co/d/fZDThfB
Lưu ý: Mình thiết kế các góc (corner pieces) dựa theo lỗ ở cạnh bên của rack rails này. Mình không chắc có dùng được với hãng khác hay không)

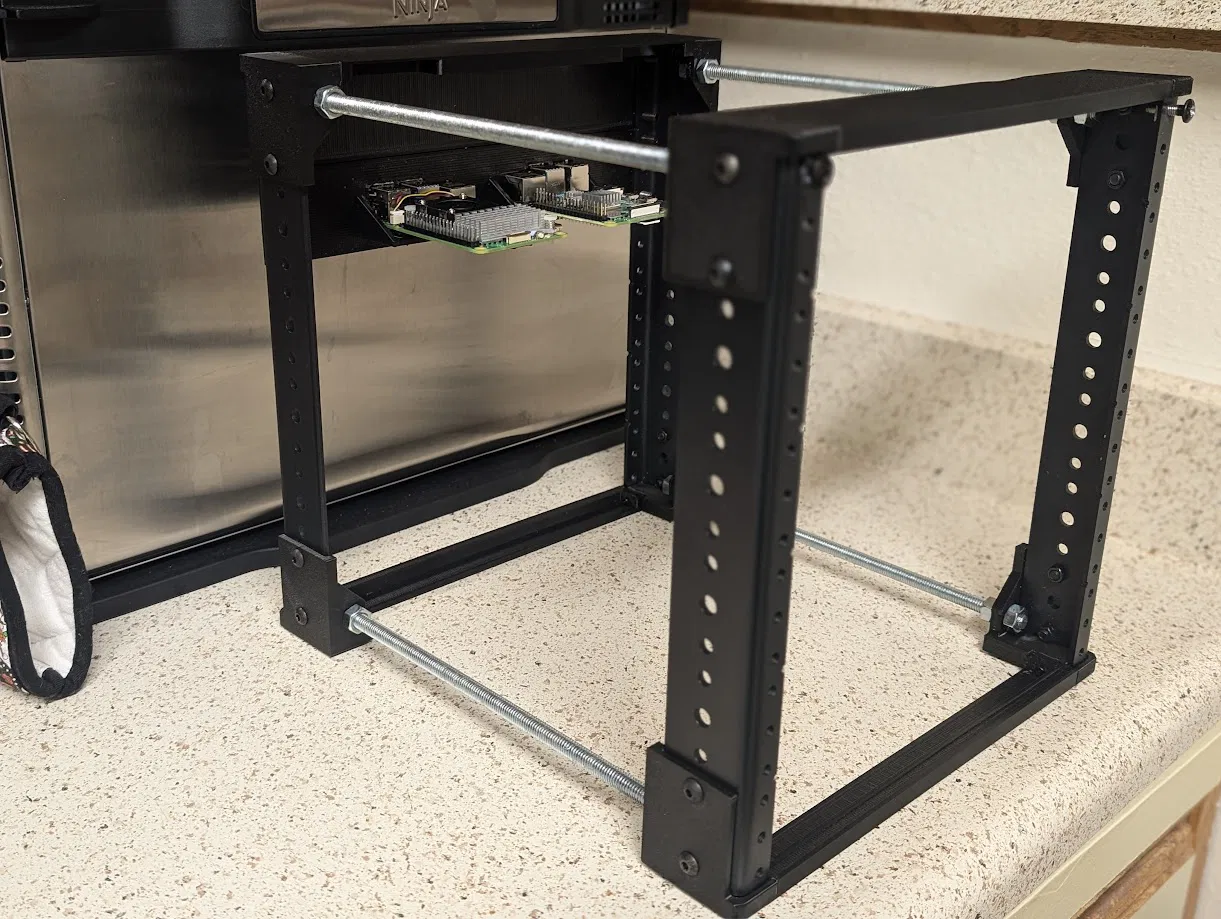

4 đoạn thanh ren 5/16" cùng chiều dài. Chiều dài sẽ quyết định độ sâu của rack
Ê-cu (nuts) 5/16" - Số lượng: 16
M3 Threaded inserts - Số lượng: 12
Ốc M3x12 - Số lượng: 12
Ốc M5x12 - Số lượng: 16
Ê-cu M5 - Số lượng: 16

Thiết bị mình đang gắn trong rack:
Keystone Couplers cho Patch Panel: https://a.co/d/a3Am1Ej
Router TP-Link ER605: https://a.co/d/1lIMSu5
Switch TP-Link TL-SG108: https://a.co/d/igBqLLo
