Thước đo Tsun (Cun) / Dụng cụ đánh dấu huyệt châm cứu

Tsun (hay cun) meter là một dụng cụ châm cứu dùng để xác định huyệt bằng cách đo “tấc tỷ lệ” trên cơ thể bệnh nhân, gọi là “tsun” hoặc “cun”. Dụng cụ này chuyển đổi số đo “1 tsun” riêng của từng người (khoảng cách giữa các nếp gấp của ngón tay giữa khi gập lại) thành các khoảng cách chính xác 0.5, 1, 1.5 và 2 tsun.

HARDWARE

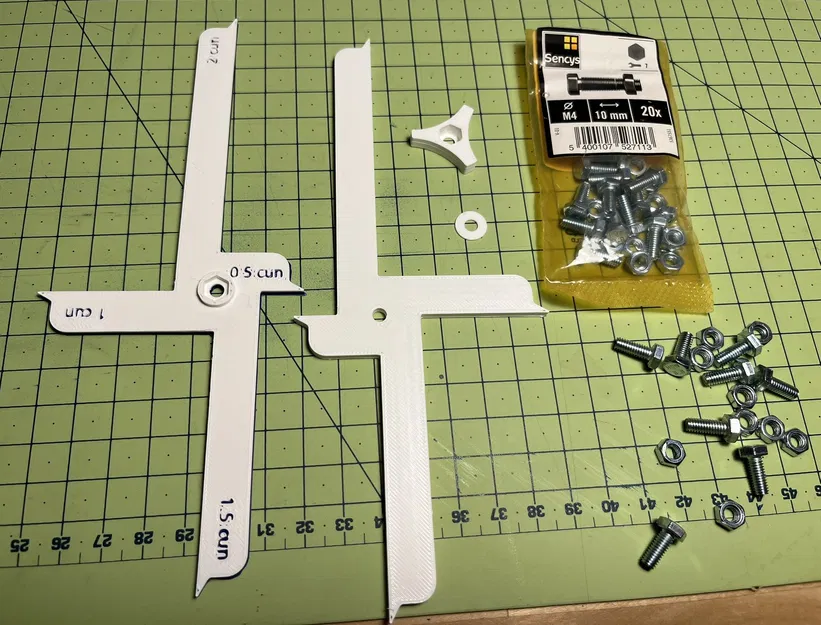

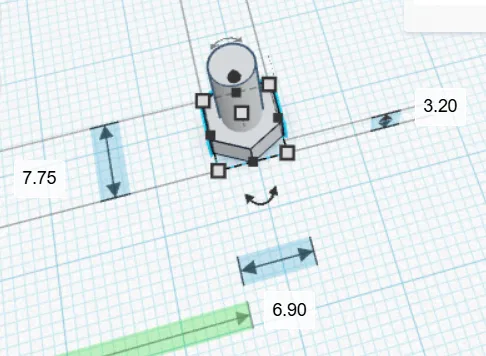

Thiết kế này dùng bulông lục giác M4x10 và ê-cu lục giác M4. Các món này rất dễ mua ở châu Âu. Đầu bulông lục giác có kích thước 7.75mm x 6.9mm. Phần thân bulông dài 10mm, đường kính 4mm. (Xem hình.) Nếu dùng bulông lục giác và ê-cu lục giác, bạn có thể siết/mở thước cặp mà không cần tua vít.

PRINTING INSTRUCTIONS

Dùng bất kỳ sợi PLA Filament nào.

Để hạn chế cong vênh (warping):

• slice với brim 2mm

• dùng mặt bàn in (plate) trơn, kèm một ít chất bám dính như keo xịt tóc (hairspray) hoặc keo dán

• để sản phẩm nguội trên plate rồi hãy gỡ ra

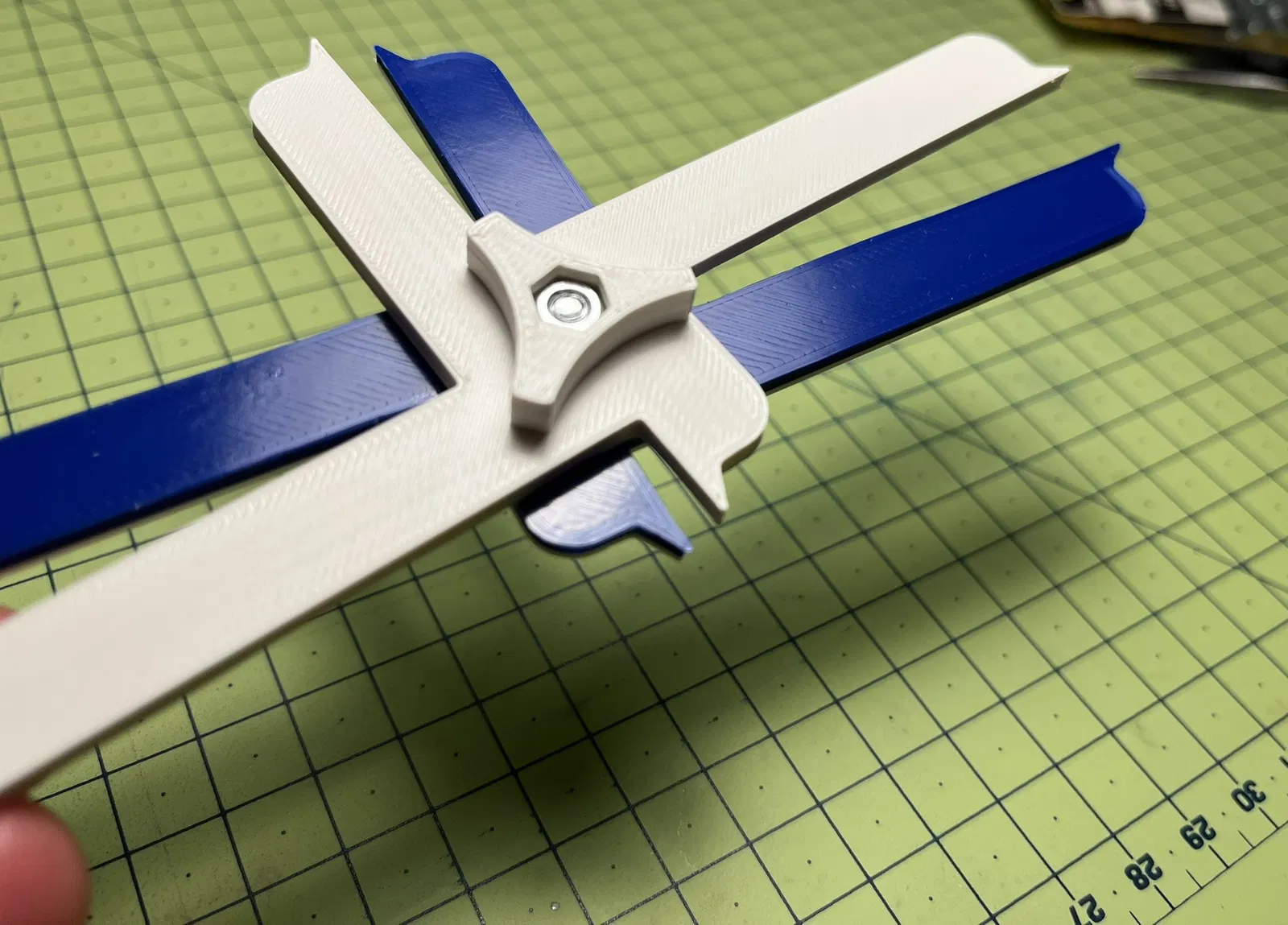

Nếu thước cặp không xoay trơn, bạn có thể in thêm 1–3 washer. Đặt chúng ở giữa phần trước và phần sau.

SCALE

Nếu bạn scale mẫu này lên hoặc xuống, hãy giữ trục X và Y được scale cùng một mức. Thước cặp này sẽ không hoạt động nếu hai càng không giữ đúng tỷ lệ với nhau. Trục Z (độ dày) có thể scale lên nếu bạn muốn càng dày hơn; hiện tại đang dày 3mm.

Kích thước của cun meter này giống loại bạn có thể mua online. Đây là loại mà các chuyên gia châm cứu hiện đại hay dùng. Khoảng cách từ tâm xoay đến mỗi đầu mũi là:

• 25mm 0.5 cun

• 50mm 1 cun

• 75mm 1.5 cun

• 100mm 2 cun.

Mình đoán loại cun caliper thời xưa sẽ nhỏ hơn một chút, vì 1 cun thực ra là 33.33mm! Nhiều khả năng khoảng cách từ tâm đến mỗi đầu mũi sẽ là:

• 16.67mm 0.5 cun

• 33.33mm 1 cun

• 50.00mm 1.5 cun

• 66.67mm 2 cun

Bạn có thể tìm hiểu về đơn vị đo lường Trung Quốc trên Wikipedia. Mình vẫn chưa thử phiên bản đã resize này với một chuyên gia châm cứu. Bạn tự cân nhắc khi sử dụng.

OTHER

• Mẫu này có trên , Thingiverse và Makerworld.

• Cứ thoải mái đặt câu hỏi.
