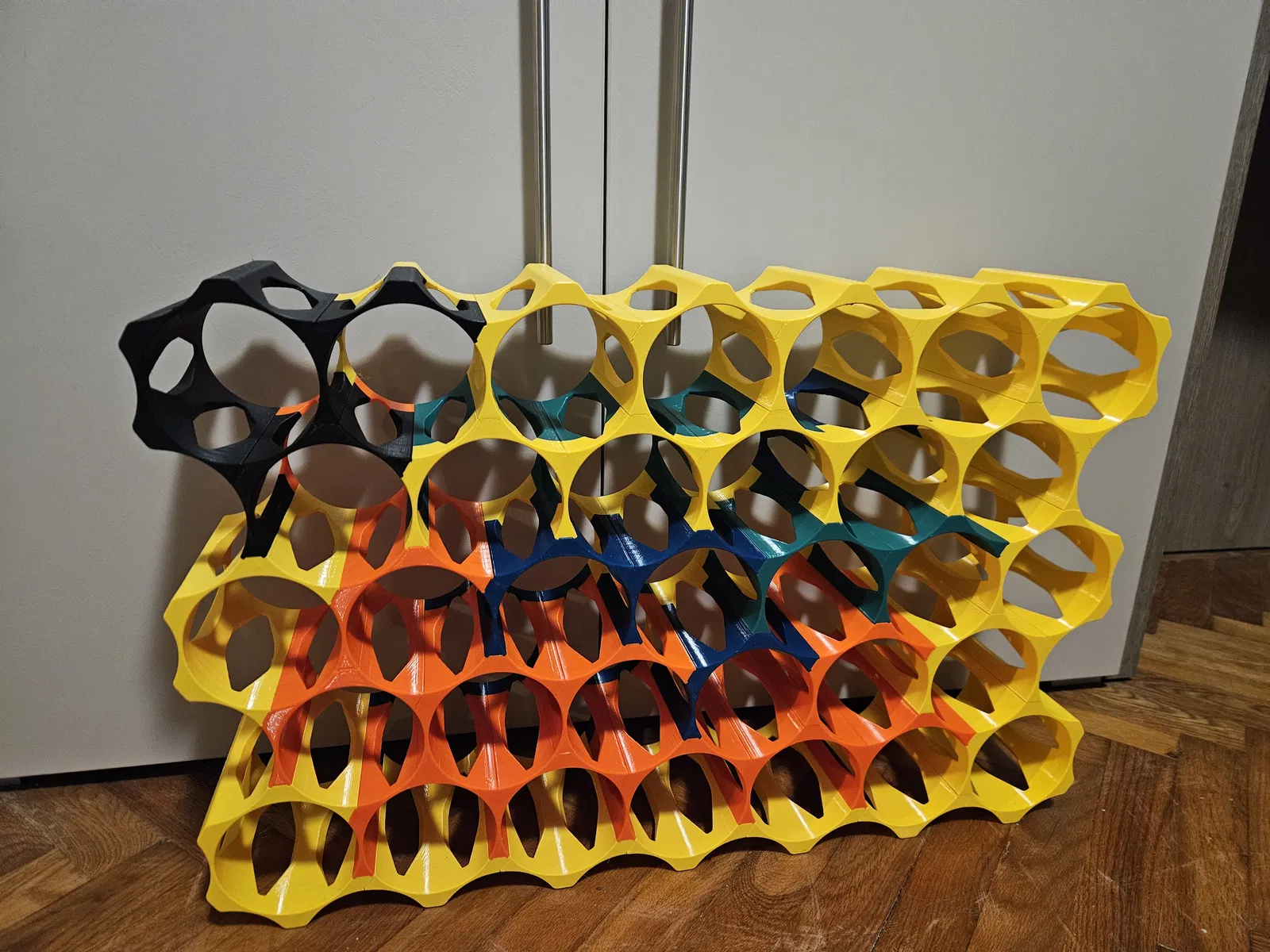

Kệ Chai Rượu Modular (Parametric) – by Pred

Mình thấy ý tưởng của mẫu gốc khá hay, nhưng mình không khoái kiểu press fit và cách sắp xếp của bản gốc. File F3D thì (với mình) hơi khó xài, nên mình quyết định chỉnh lại một chút — mà cuối cùng thành ra rebuild gần như toàn bộ model (gần như làm lại từ đầu).

Changelog

2025-01-23

Initial upload

Printing

Nên dùng vật liệu không quá cứng (mình dùng PETG) để in, setting của mình như sau:

• Material: PETG
• Nozzle: 0.4mm
• Infill: 10% gyroid
• Layer height: 0.2mm

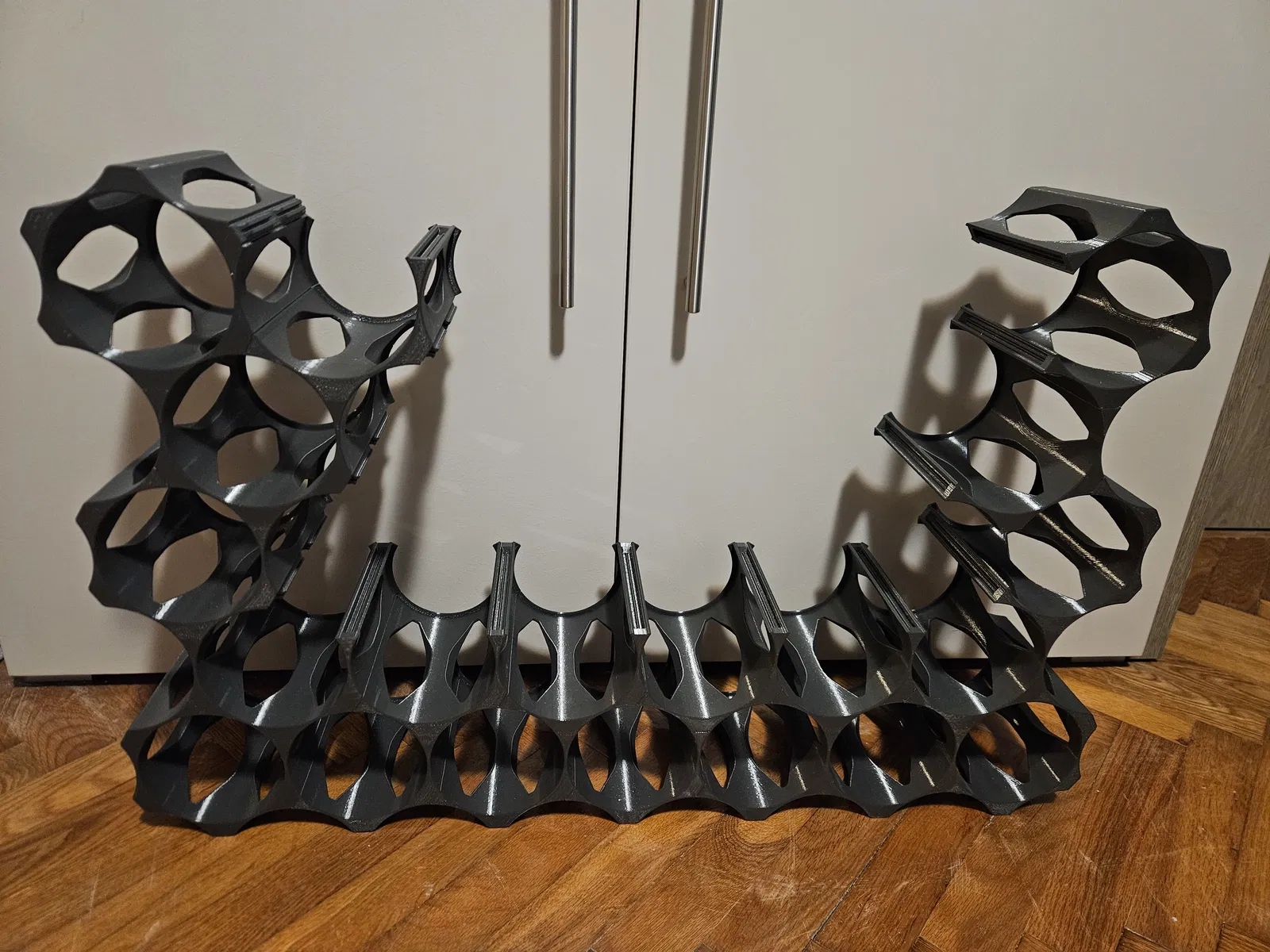

Module availability

Mình đã upload các module cần thiết để ráp thành một cái rack, không có nhu cầu “đặc biệt” nào được đáp ứng sẵn (xem phần mô tả file để biết chi tiết). Tuy nhiên mình có đính kèm source (Fusion 360), bạn có thể dùng để tự làm module của riêng mình. Mình cũng đính kèm file STEP, cá nhân mình thấy dùng STEP ổn hơn. Bạn cứ thoải mái export module ra 3mf hoặc stl.

File naming convention

BottleRack_D[AAA]_S[B]H[C]_H[DDDDDD]_L[EEEEEE]

• AAA là đường kính chai (lỗ) tính bằng mm
• B là số segments (1-6)
• C là số hubs (1-6)
• D là “bitmask” cho biết hub nào đang có (ngược chiều kim đồng hồ)
  • X - không có hub
  • 0 - có hub, nhưng không có connector (góc bo tròn)
  • 1 - có hub kèm connector
• E là “bitmask” cho biết outer lip nào đang có (ngược chiều kim đồng hồ)
  • X - không có lip
  • 0 - có lip
  • 1 - không có lip

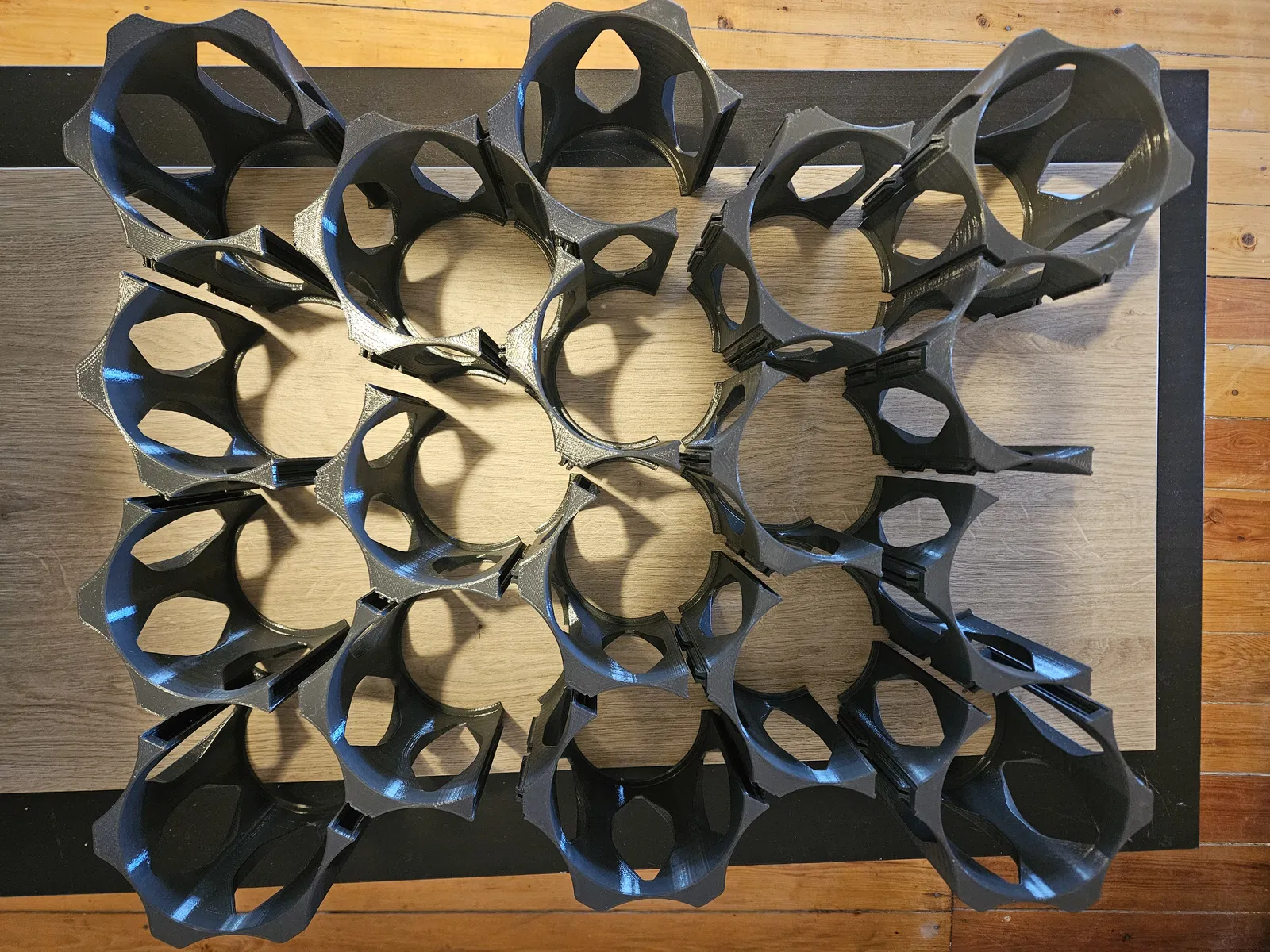

Example

BottleRack_D100_S5H4_HX0001X_L00001X là cho chai đường kính 100mm, có 5 segments và 4 hubs nằm giữa các segments; chỉ cái cuối cùng có connector. Có 1 outer lip ở segment cuối. (Đây là miếng góc trên-bên phải).

Fusion360 file

Parameters

bottleDiameter

Kích thước tối đa mà rack có thể chứa

bodyThickness

Bề rộng tối đa của thân (ở vị trí hubs)

bodyHeight

Chiều cao của thân (khi in với lips đặt xuống mặt bàn in)

tenonWidth

tenonDepth

Độ sâu của tenon

tolerance

Dung sai dùng cho tenon và các bề mặt ghép

bodyChamfer

Kích thước chamfer trên thân (mặt trên và mặt dưới)

bodyFillet

Kích thước fillet dùng cho các hub không có tenon

lipWidth

Bề rộng của lip ở phía sau/dưới của module

lipThickness

Độ dày của lip

Usage

Phần lớn các tổ hợp giữa segments và hubs đã được chuẩn bị sẵn dưới dạng component riêng trong file, nhưng cấu hình chính xác vẫn cần chỉnh thủ công. (Biến thể nhiều quá để xử lý hiệu quả chỉ bằng parameters trong Fusion — hoặc là mình chưa biết cách làm :) )

Chọn component bạn muốn in (ví dụ S3H2 là nửa vòng tròn có 2 hubs).

Trong timeline của component sẽ có vài features (gần như giống nhau cho mỗi component). Một số có thể đang bị suppressed; hãy unsuppress để dùng. Chúng bị suppressed khi tất cả hubs đều có tenons (không cần bỏ cái nào).

Bật hiển thị sketch nằm dưới main component và ẩn tất cả component khác. Sketch đó có đầy đủ các yếu tố cần để cấu hình module.

Để bỏ một tenon, hãy edit extrude thứ nhất và thứ hai (cái đầu để remove tenon, cái thứ hai để “đắp” lại góc). Chỉnh fillet (chọn tất cả các góc nơi tenon đã bị bỏ).

Extrude thứ ba là lip: chọn những cái bạn cần và bỏ chọn những cái không cần. Nếu bạn không muốn lip nào hết, hãy suppress feature này.

Chỉnh offset face, thêm/bớt các mặt khi cần. Tất cả các mặt tiếp giáp cần được thêm vào và di chuyển bằng một nửa giá trị tolerance đã cấu hình.

Cuối cùng chỉnh chamfer.

Đảm bảo mọi thứ ổn rồi export phần body.
