Kệ Rượu Modular (Modular Wine Rack)
Kệ rượu Modular dạng lắp ghép, dễ xếp chồng và tùy biến nhiều layout. Thiết kế tối ưu cho in 3D, hạn chế supports, bề mặt đồng đều hơn; chứa chai đường kính tới 90mm. Có Full Segment và mảnh 1/3, 2/3 để hoàn thiện khung.
Mô tả
Thiết kế này lấy cảm hứng từ kệ rượu GustaVino mà bạn có thể xem thêm tại http://www.gustavino.co.uk/.
Sau khi mua thiết kế này, mình không hài lòng ở một số điểm:
- Chất lượng in kém do phải dùng supports trên gần như toàn bộ bề mặt
- Mật độ in thấp vì supports chiếm chỗ trên bed
- Thiết kế gốc có quá nhiều hình học khác nhau trên các mặt, khiến các lỗi in nhỏ cũng lộ rõ hơn
- Không có các đoạn partial, nên không thể “khóa khung” cho mọi chai, đồng thời làm giới hạn độ cứng tổng thể
Vì những vấn đề đó, mình đã làm phiên bản kệ này theo ý mình. Kệ có thể chứa chai đường kính tối đa 90mm hoặc 3.5"
Print Settings
- Nozzle Size: 0.4mm
- Material: PETG, PLA, ABS
- Layer Height: 0.30mm
- Infill: 20%
- Supports: Chỉ trên build plate, và chỉ dưới hai tenons

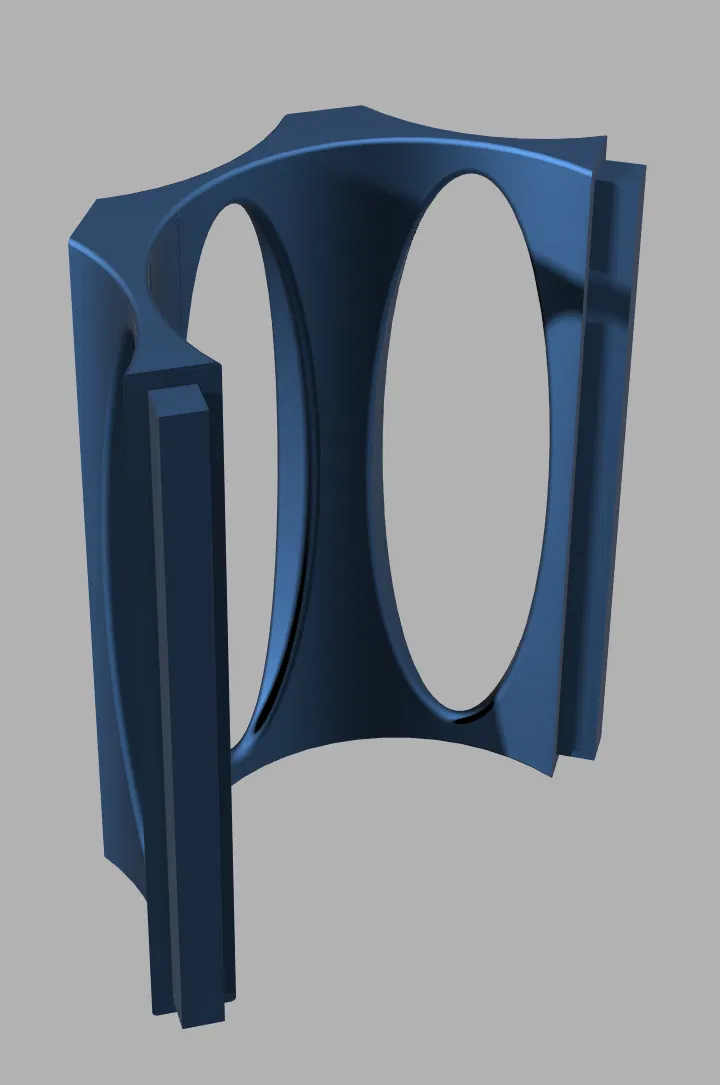

Bắt đầu với Full Segment, và khi đã sắp xếp xong layout, bạn có thể (tùy chọn) in thêm mảnh one-third và two-thirds để hoàn thiện khung.
Assembly
Các mảnh nên khớp chặt với nhau, không cần dùng keo.
Updates
- 2022-01-02: Cải thiện độ khớp mortise và tenon
- 2023-08-07: Thêm mảnh one third/two tenon theo yêu cầu
- 2024-07-27: Thêm bản GCODE cho MK4 với Input Shaper
