Ốp dẫn gió (radial fan shroud) cho NVIDIA Tesla P40

Hey,

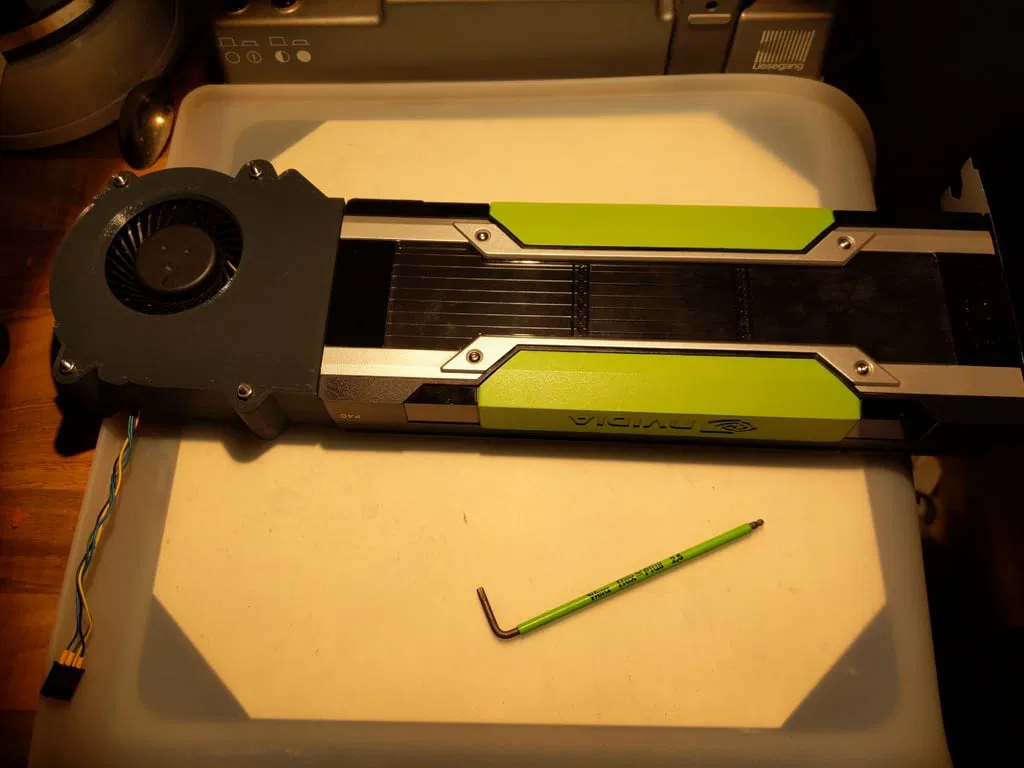

Đây là một cái fan shroud cho các dòng Nvidia Tesla card có cấu trúc giống y hệt P40.

Sau một lần thử thất bại với quạt Noctua thường (trời ơi tốn tiền ghê...) mình nhận ra áp suất gió (air pressure) mới là chìa khóa để làm mát P40.

Do cấu tạo, radial fan có thể tạo áp suất; nhờ lực ly tâm nên không khí không bị thoát ngược lại.

Mức ồn thì dễ chịu hơn, âm (pitch) khác so với axial fan, nhưng chuyện này tùy gu mỗi người.

Thiết kế này hơi “over-engineered”, nhưng sau khi thử vài mẫu trên thingiverse rồi đồng loạt “facepalm”, mình đành tự thiết kế luôn.

Để thử coi cái quạt mình chọn có hợp không, mình chỉ dùng ducttape,- và bất ngờ là chạy ổn vì miệng gió của quạt mình chọn gần như tương đương với Tesla P40.

Và đó là lý do nó tên là duct tape.

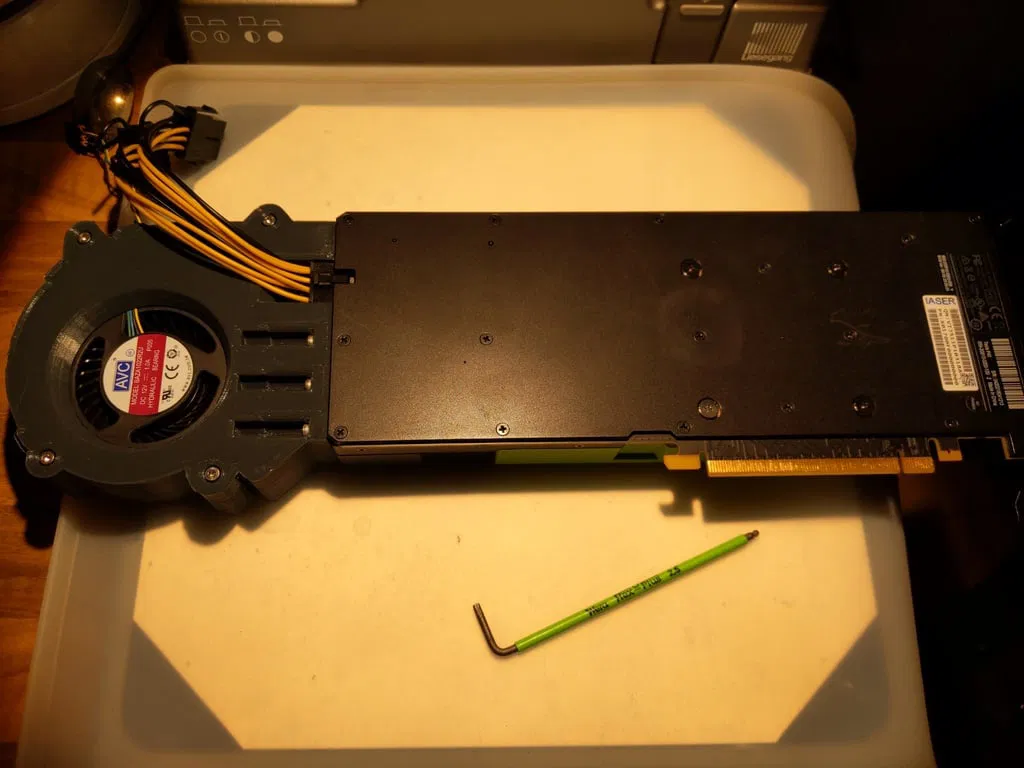

Sau khi dùng nhiều, mình có thể báo là thiết kế này đáp ứng nhu cầu của mình và chắc cũng sẽ hợp với bạn. Tổng chiều dài P40 + shroud sẽ là 39cm.

Nhờ bạn cân nhắc đăng một Make.- để phản hồi xem có hiệu quả với bạn không. Vì mình làm cái này để giải quyết một vấn đề mà người khác có thể gặp, mình rất muốn biết nó có được dùng đúng như mục đích không. Mình bỏ vài ngày vào cái này.

BOM:

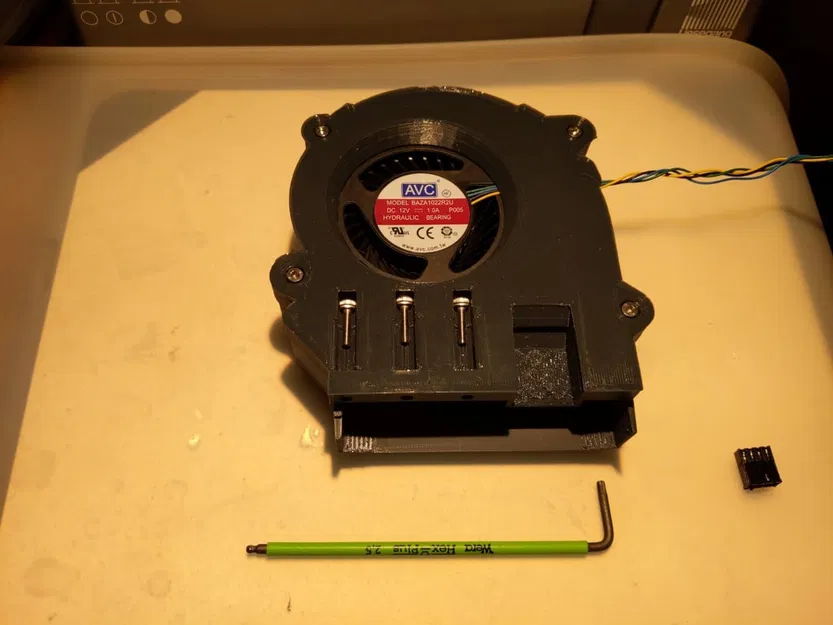

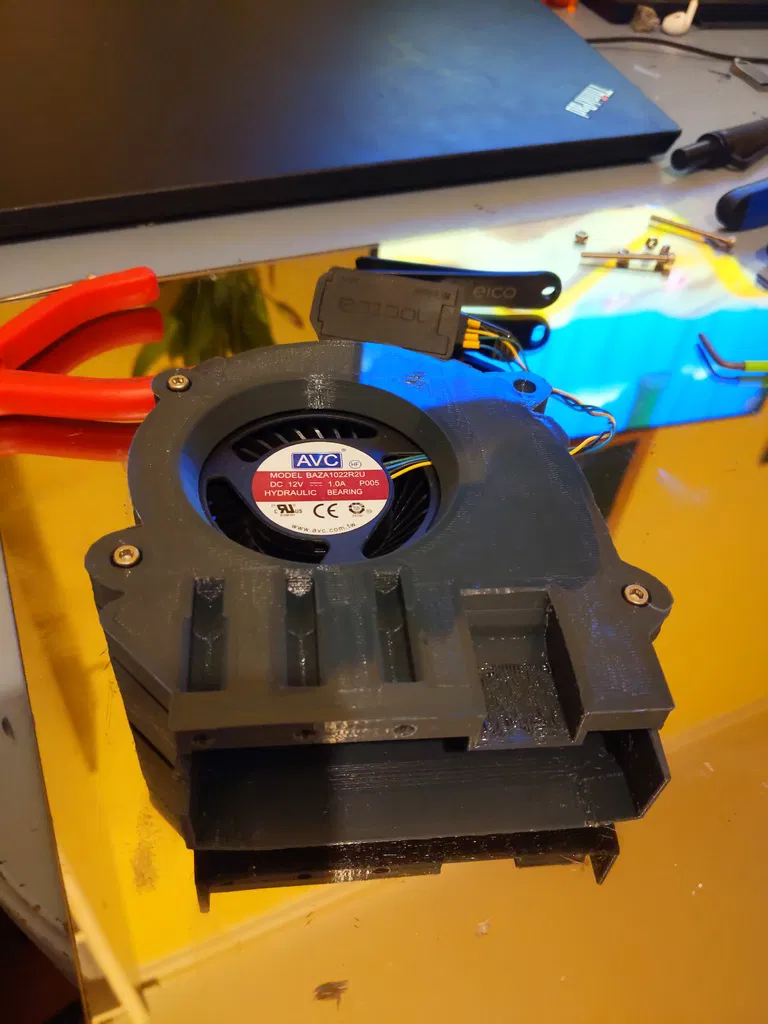

Quạt mình dùng là: AVC BAZA1022R2U 12 v

Nhớ coi lại mainboard của bạn có cấp đủ dòng (current) không,- nó NÊN đủ

Xem hình, giá khá rẻ (mình mua 15 Euro, cũng có chỗ bán gấp đôi.)

Vì đây là quạt cho notebook (mình đoán vậy), bạn sẽ cần bấm (crimp) lại connector mới để cắm vừa header mainboard.

Mình dùng connector JST-SM và cắt tỉa nhẹ bằng bấm móng tay. Nhưng bạn cũng có thể mua đúng connector phù hợp.

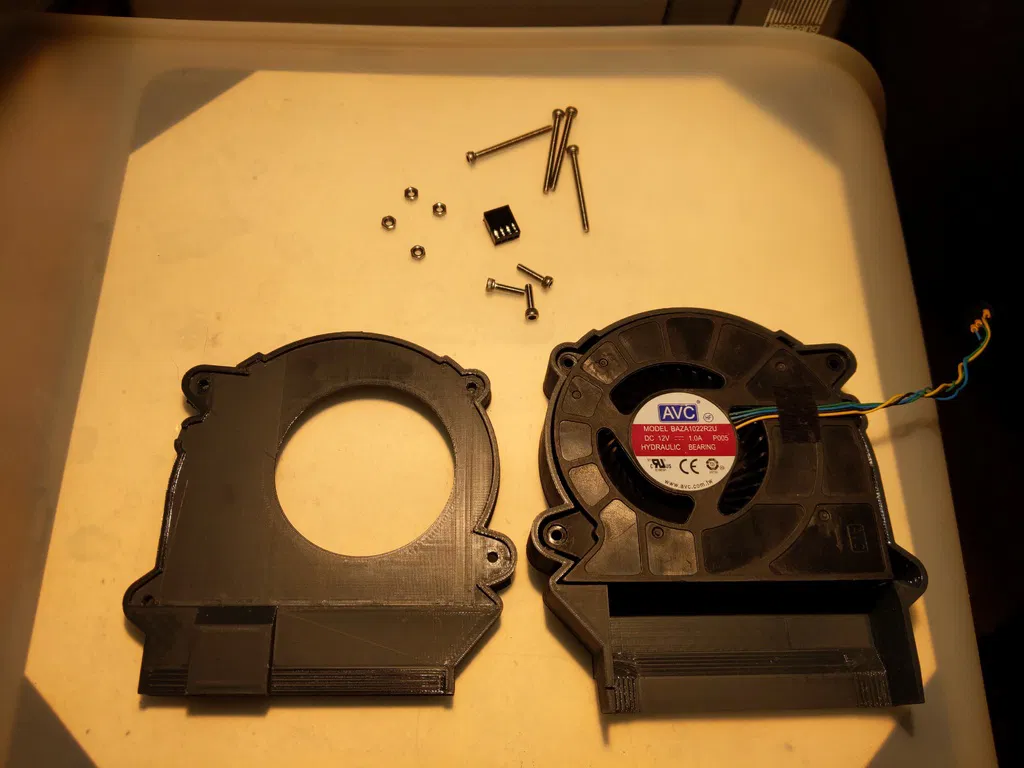

Ốc vít:

4x M3.35 + đai ốc

3x M3.12 (cẩn thận, nếu ốc dài quá bạn có thể vặn chạm vào một cuộn coil trên tesla PCB và làm hư card.)

Nhiệt độ:

Nếu mình chạy full load 2 tiếng thì nhiệt lên mức đẹp 69C, quạt chạy full speed theo nvtop.

Tấm dưới của P40 (bottom plate) là heatsink cho chip nhớ (memory chips) sẽ RẤT nóng vì tấm dưới không được làm mát bằng luồng gió thổi xuyên qua như thiết kế nvidia tesla.

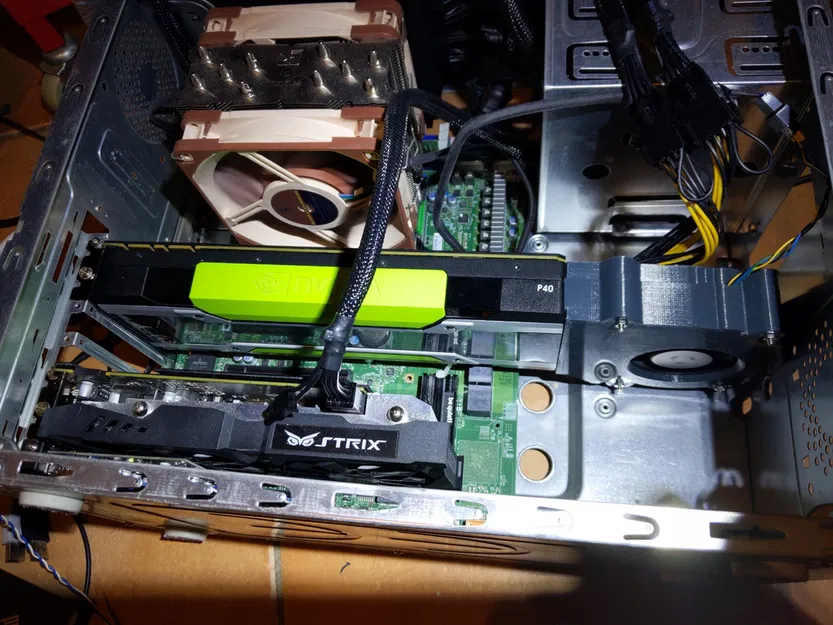

Mình sẽ kiếm một copper heatsink gắn lên đó (cũng có thể hợp lý nếu tháo hẳn cái plate ra và để chip tản bằng không khí). Trong PC của mình, mình dùng quạt CPU để làm mát bottom plate; mình cắm một quạt vào peripherals header để nó phản ứng theo I/O requests.

Về in 3D:

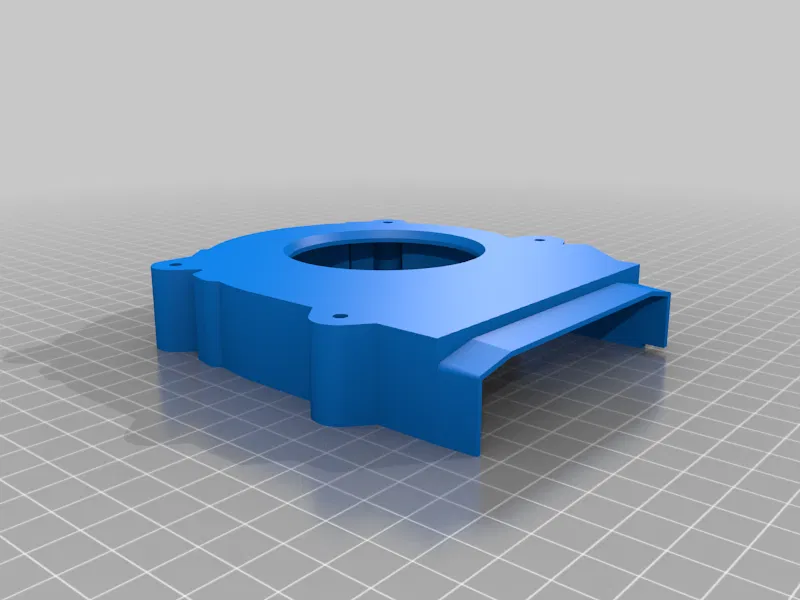

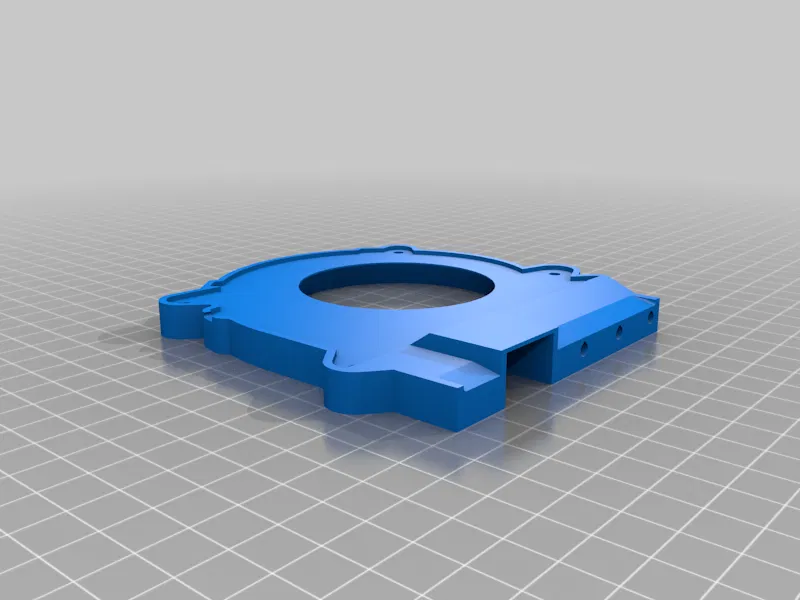

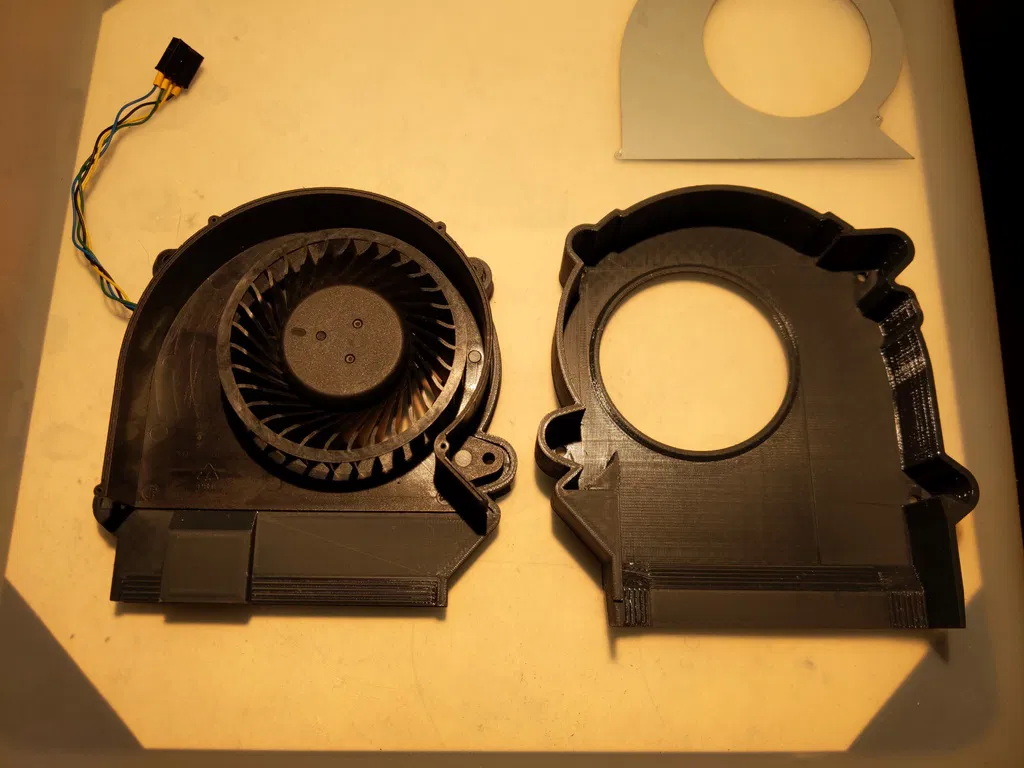

• Xoay nửa trên (upper halve) 180.
• Bạn sẽneed Support cho phần chui vào Tesla.- việc này cần thiết để không bị rò gió. Bề mặt tiếp xúc với support không cần đẹp, nhưng phải gọn để fit khít.
• Mình dùng Ironing để airflow tốt hơn.
• Mình dùng PETG, nhưng PLA cũng có thể được.
  • sấy filament để tránh stringing!
  • Dùng heat gun để xử lý stringing
  • Bạn không muốn bụi/hạt filament lọt vào tesla rồi bị “nướng” dính trong đó.

File FreeCAD được làm với:

Realthunder Branch

Word size of FreeCAD: 64-bit

Version: 2023.131.26244 +5365 (Git) AppImage

Build type: Release

Branch: LinkDaily

Hash: 73c4ca254c5de8849d104973482e98399fb24863

Python version: 3.10.8

Qt version: 5.15.4

Coin version: 4.0.1

OCC version: 7.6.3

Locale: English/United States (en_US)

kudos và cảm ơn jpepp vì bản make!

KHÔNG ĐƯỢC BÁN Mình làm cái này như một món quà cho cộng đồng open source, bạn có thể in giúp người khác dĩ nhiên được, nhưng đừng lấy làm mô hình kinh doanh.- mong bạn tôn trọng.
