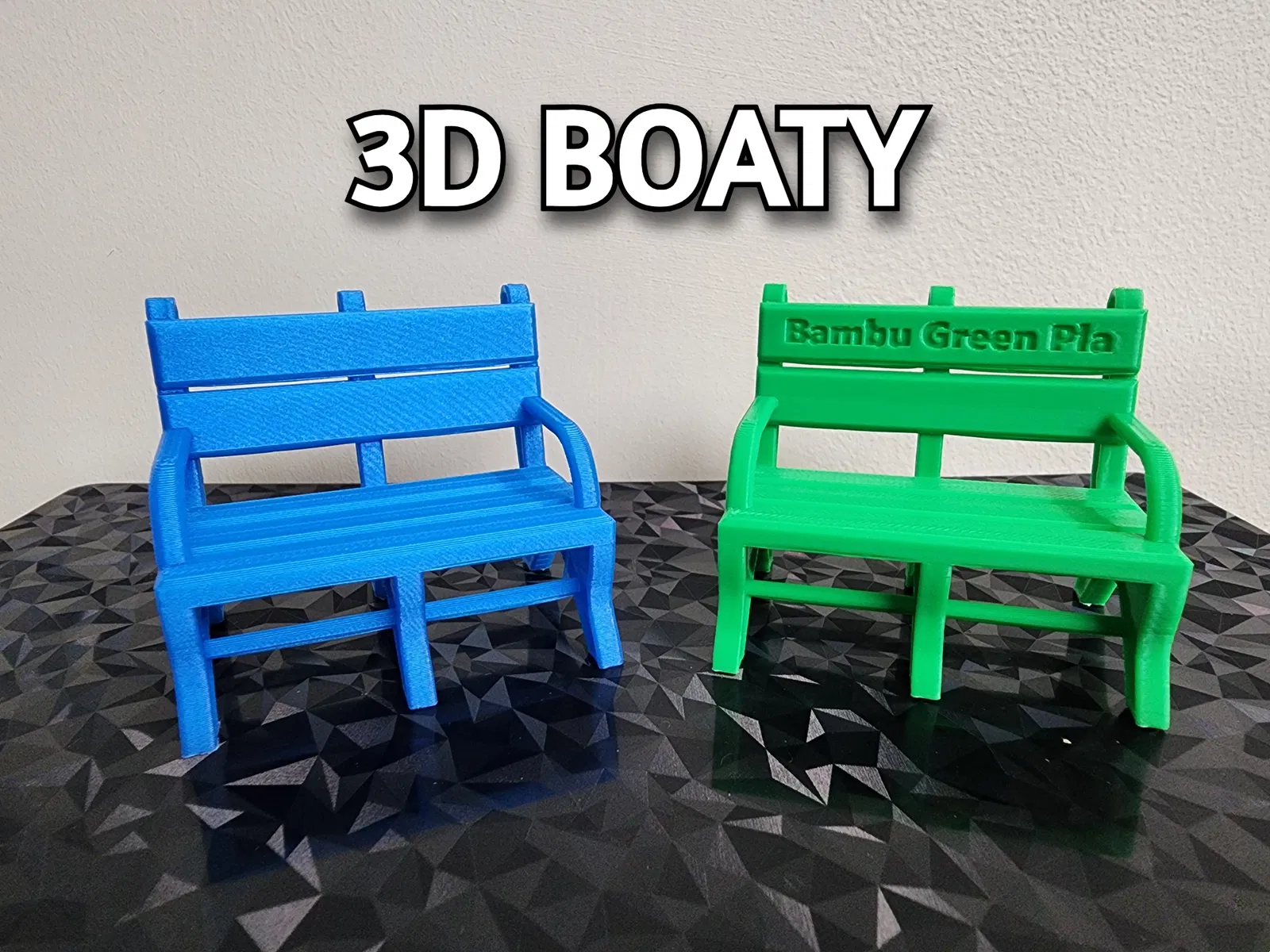

3D BOATY – Mẫu test bridging & overhang cho máy in 3D

3DBoaty là một mẫu 3D được thiết kế để kiểm tra máy in 3D. Đây là mẫu nhỏ, chỉ tốn 16,5g vật liệu để in. Ngoài ra còn có bảng chấm điểm để đo xem Boaty của bạn ra được tới đâu và so sánh với người khác.

Có kèm file STEP

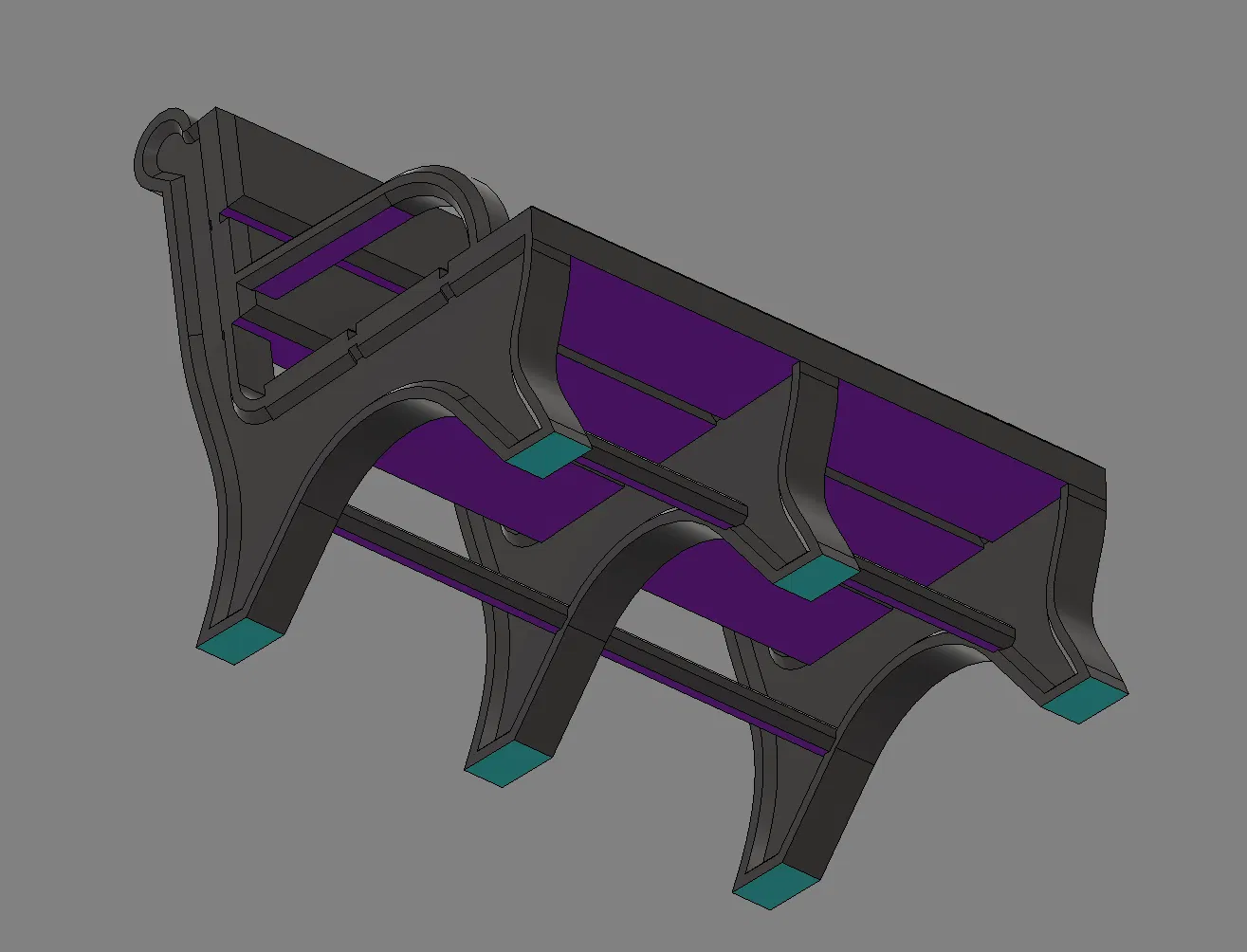

Boaty kiểm tra những gì:

• Độ bám bàn in (Bed adhesion) - Bắt đầu chỉ với 6 cái chân nhỏ, nên bám bàn tốt là điều bắt buộc để in thành công.
• Overhangs - Phần vòm ở 3 khung của Boaty và phần vòm trên hai tay.
• Bridging - Kiểm tra khả năng bridging của bạn lên tới 25mm.
• Chất lượng mặt trên (Top Surface Quality)
• Độ chính xác lỗ (Hole Precision)
• Lưu lượng tối đa (Max Flow)
• Chi tiết nhỏ (Small Details)
• Và thêm một thử thách nữa là tốc độ. Thử xem bạn in nhanh được cỡ nào. Boaty dưới 10 phút?

Bảng chấm điểm: (Tổng 21 điểm)

• Độ bám bàn in (6 điểm) - -1 điểm cho mỗi chân bị mất tiếp xúc với bed. -6 điểm nếu bạn phải dùng brim.

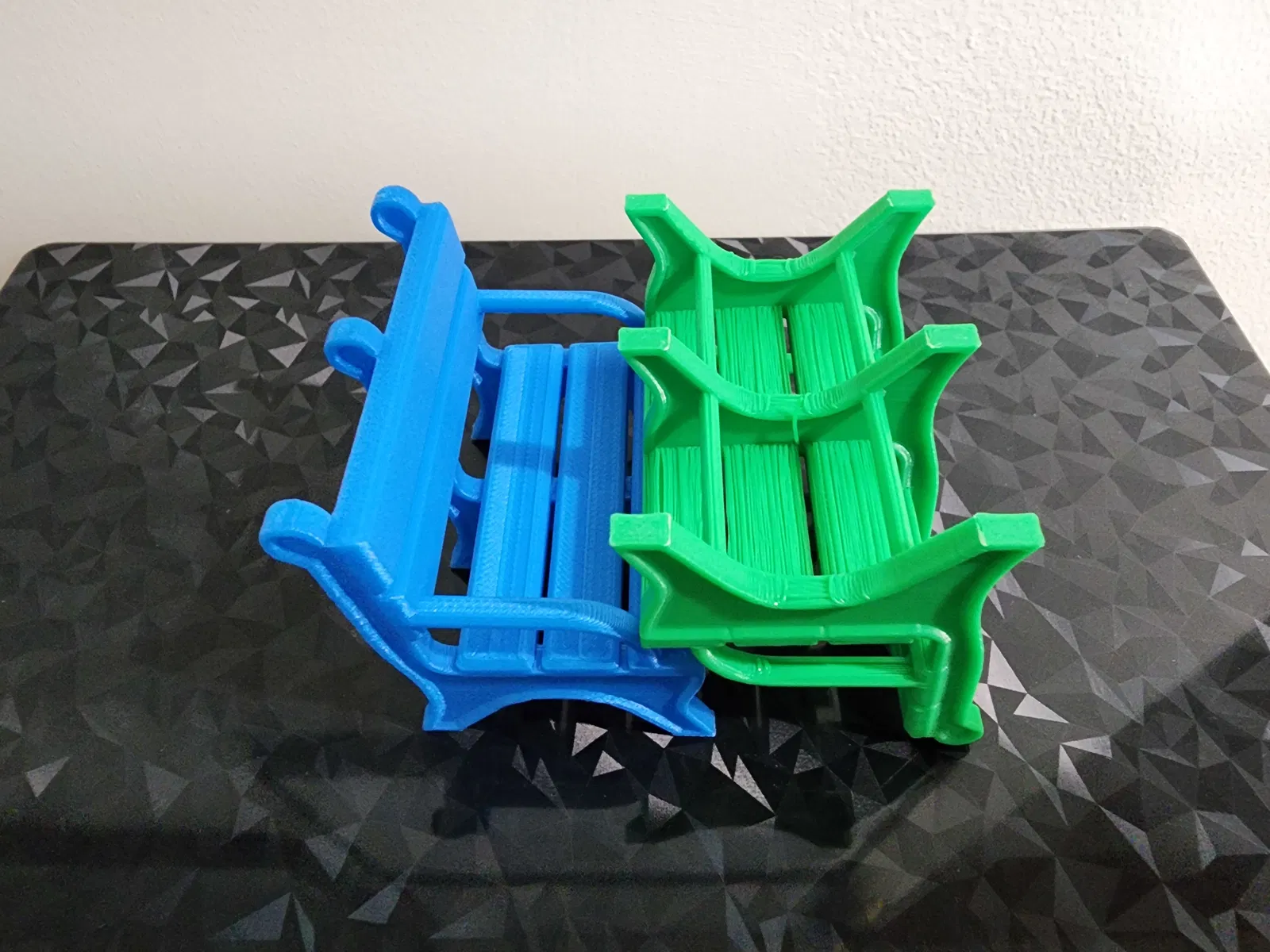

• Bridging test 1 (5 điểm) - Kiểm tra mặt dưới của Boaty, -1 điểm cho mỗi 1–3 sợi bị rớt/lỏng. Giống như hình. (VD: 4 sợi lỏng là -2 điểm)


• Bridging test 2 (2 điểm) - Bạn phải nhìn xuyên rõ qua khe ở mỗi bên của Boaty. -1 điểm cho mỗi bên bạn không nhìn xuyên được.


• Chi tiết nhỏ (1 điểm) - Bạn phải đọc rõ được dòng chữ nhỏ phía sau.


• Độ chính xác lỗ (2 điểm) - Bạn phải luồn được filament 1.75mm qua ít nhất 2 lỗ ở mặt sau của Boaty. -1 điểm nếu không luồn được qua 2 lỗ. -2 nếu không luồn được qua bất kỳ lỗ nào.

• Max Flow (1 điểm) - Nếu max flow rate của bạn quá cao, sẽ có hiện tượng chuyển từ mờ (matte) sang bóng (shiny) khi đi từ màu vàng sang xanh lá. -1 điểm nếu thấy rõ sự chuyển này.


• Overhang test (3 điểm) - Ở đáy Boaty có 3 vòm để kiểm tra hiệu năng overhang. -1 điểm cho mỗi vòm bị chảy xệ (drooping) ở overhang.
• Top Surface test (1 điểm) - Phần ghế của Boaty sờ vào phải mịn. -1 nếu quá nhám. (over extrusion)

Thử thách Speed Boaty:

Mục tiêu của thử thách này là xem bạn in Boaty nhanh tới mức nào mà vẫn còn nhìn ra “ra dáng Boaty”. Bạn có thể DM mình tại đây kèm bài dự thi. Mình chỉ giữ top 5 bài nhanh nhất.

1. Practically_Printed (Instagram)

9m 31.87s

Youtube Video Link
