Vỏ cho Raspberry Pi 5 với MacArthur HAT
Vỏ in 3D cho combo Raspberry Pi 5 + MacArthur HAT, dạng snap dễ lắp/tháo không cần dụng cụ. Thiết kế 3 phần siết 4 ốc M3, có chỗ cho module tùy chọn và kèm ngàm gắn mặt phẳng hoặc DIN rail.
Mô tả

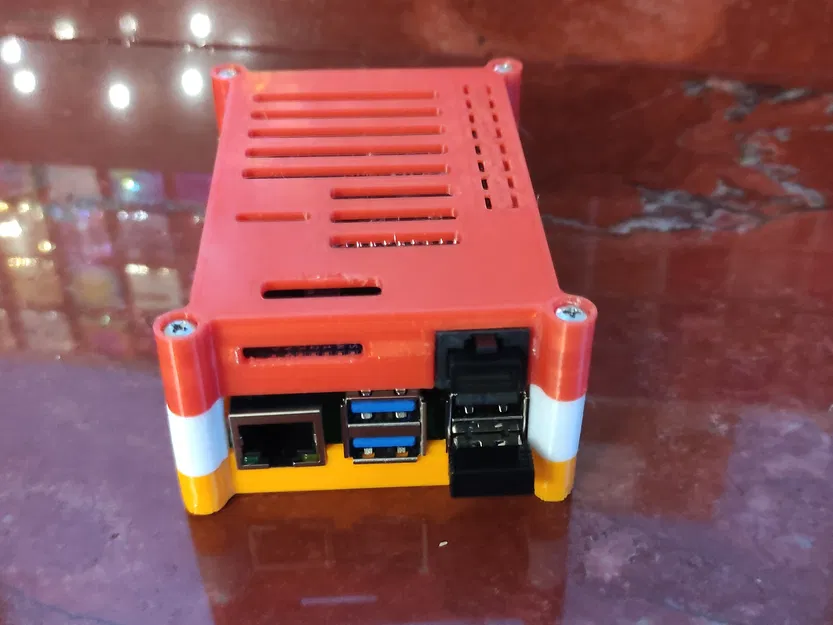

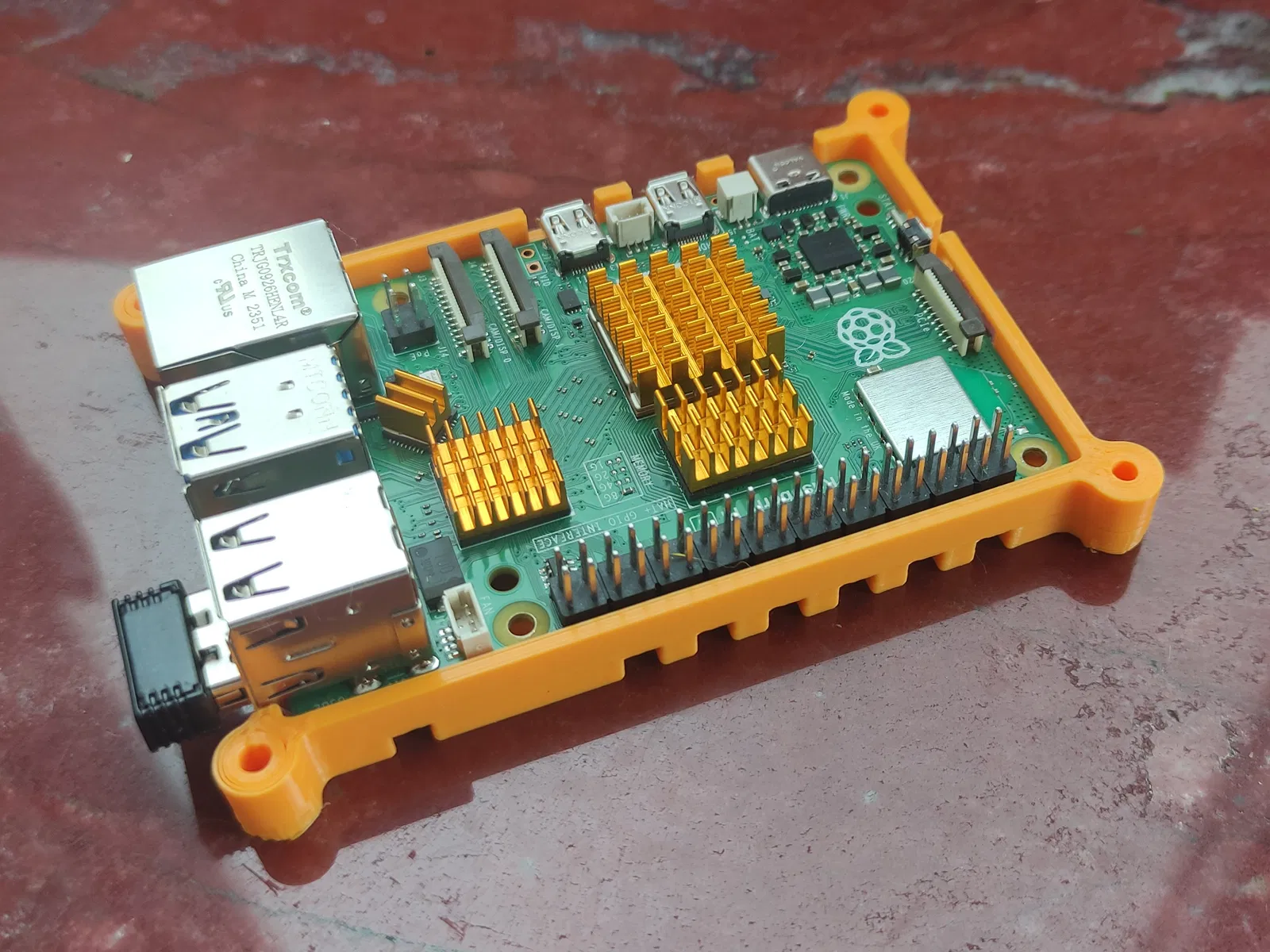

Vỏ để chứa combo Raspberry Pi 5 + MacArthur HAT.
Vỏ dạng snap, gắn vô rất dễ và tháo ra cũng được, không cần dụng cụ.

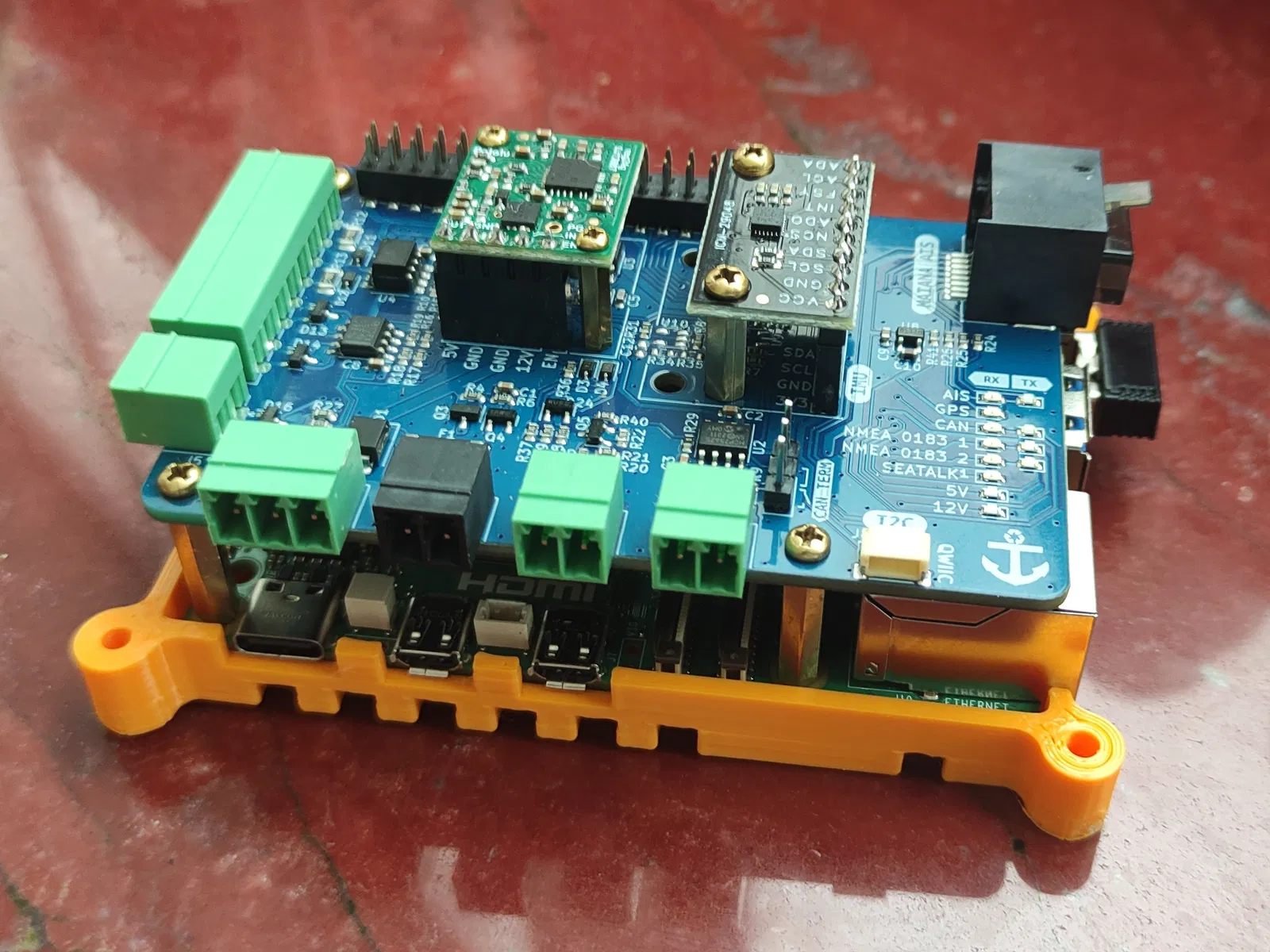

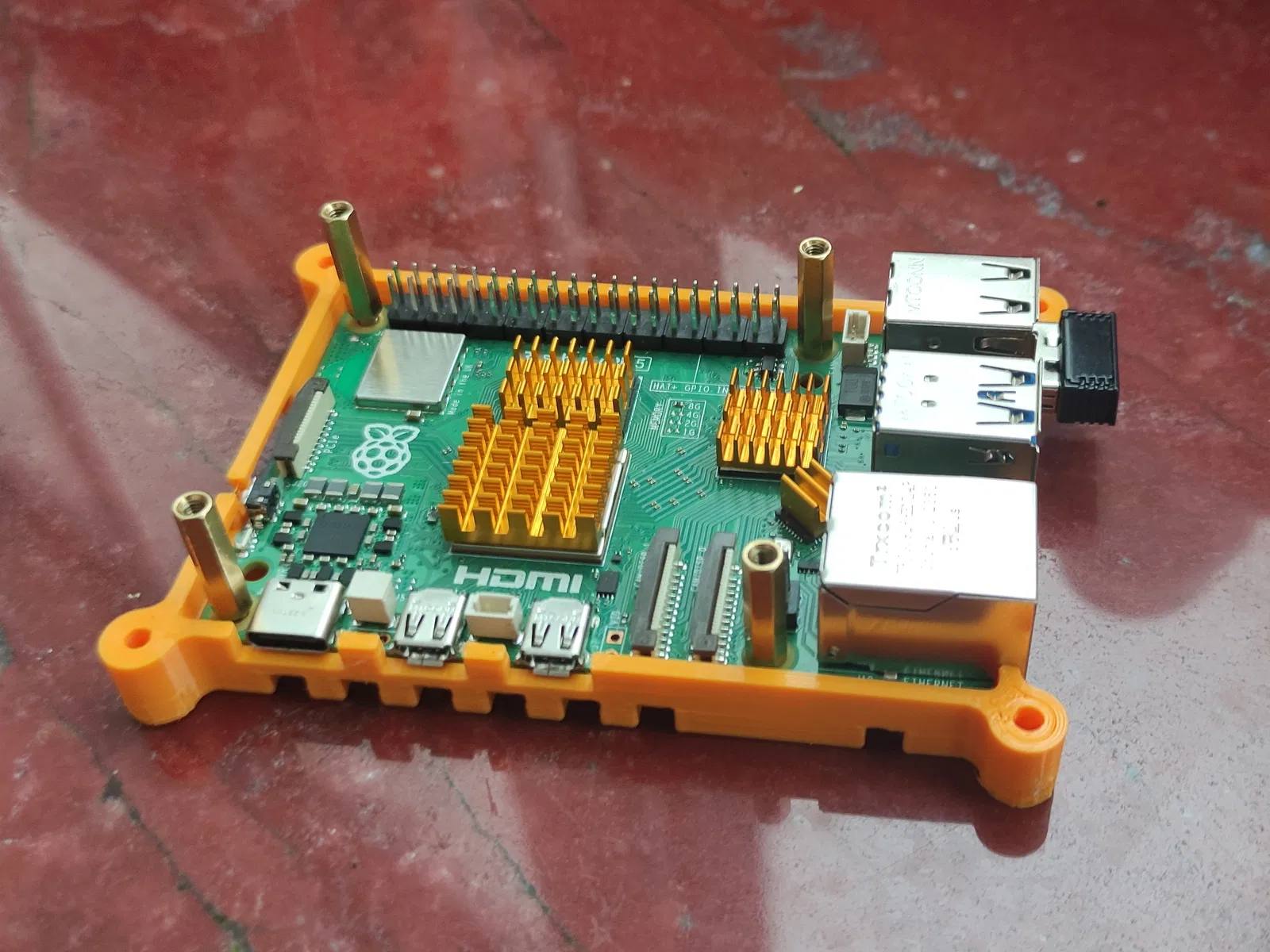

Khi lắp ráp, dùng 4 trụ đồng (brass) M2.5 16mm dạng lục giác (hex stand-offs) đi kèm với MacArthur HAT.

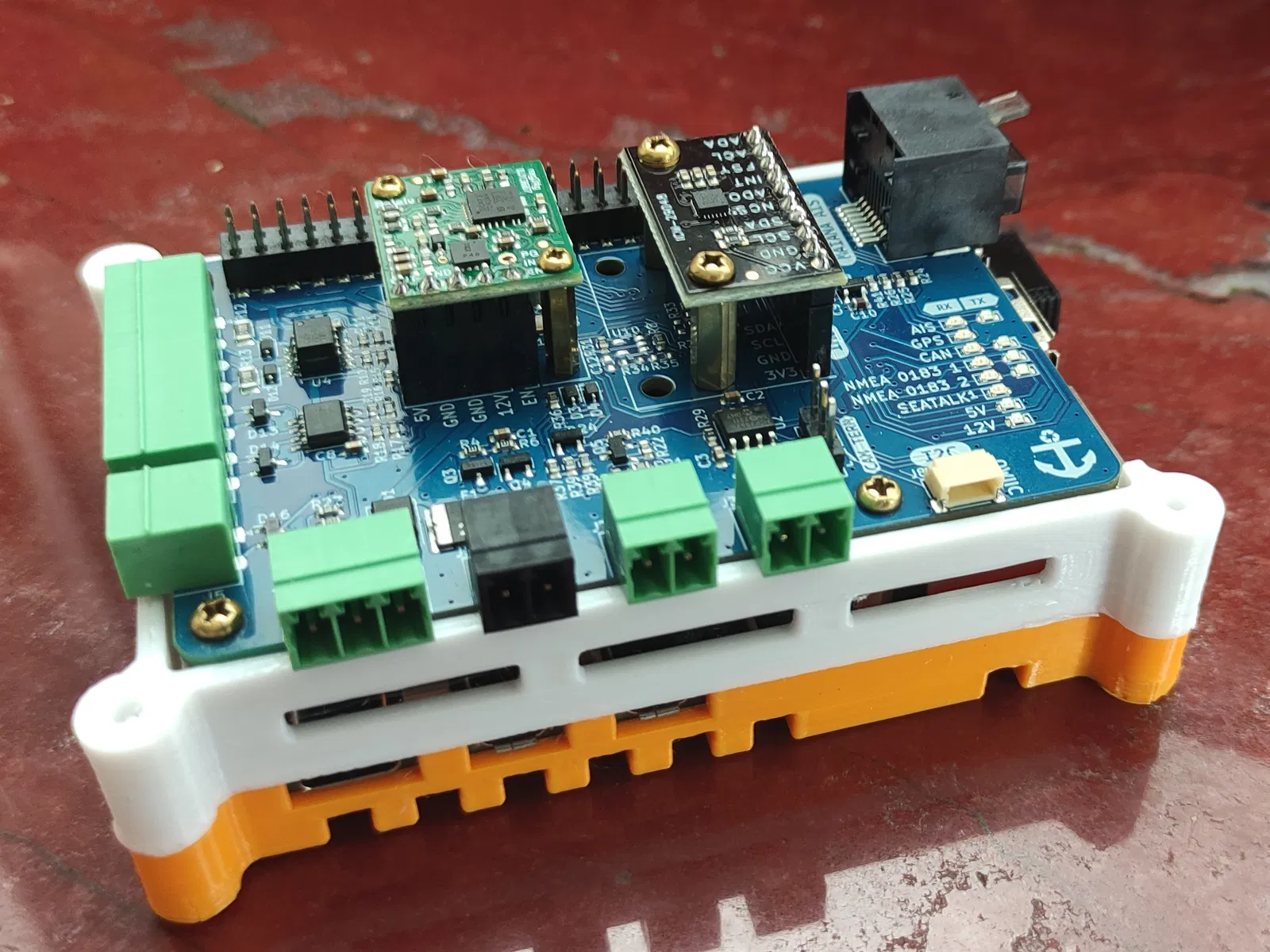

Bên trong còn chừa chỗ để gắn thêm 2 module tùy chọn cho quản lý nguồn (power supply management) và thu thập dữ liệu hướng (heading) & độ nghiêng (heel).

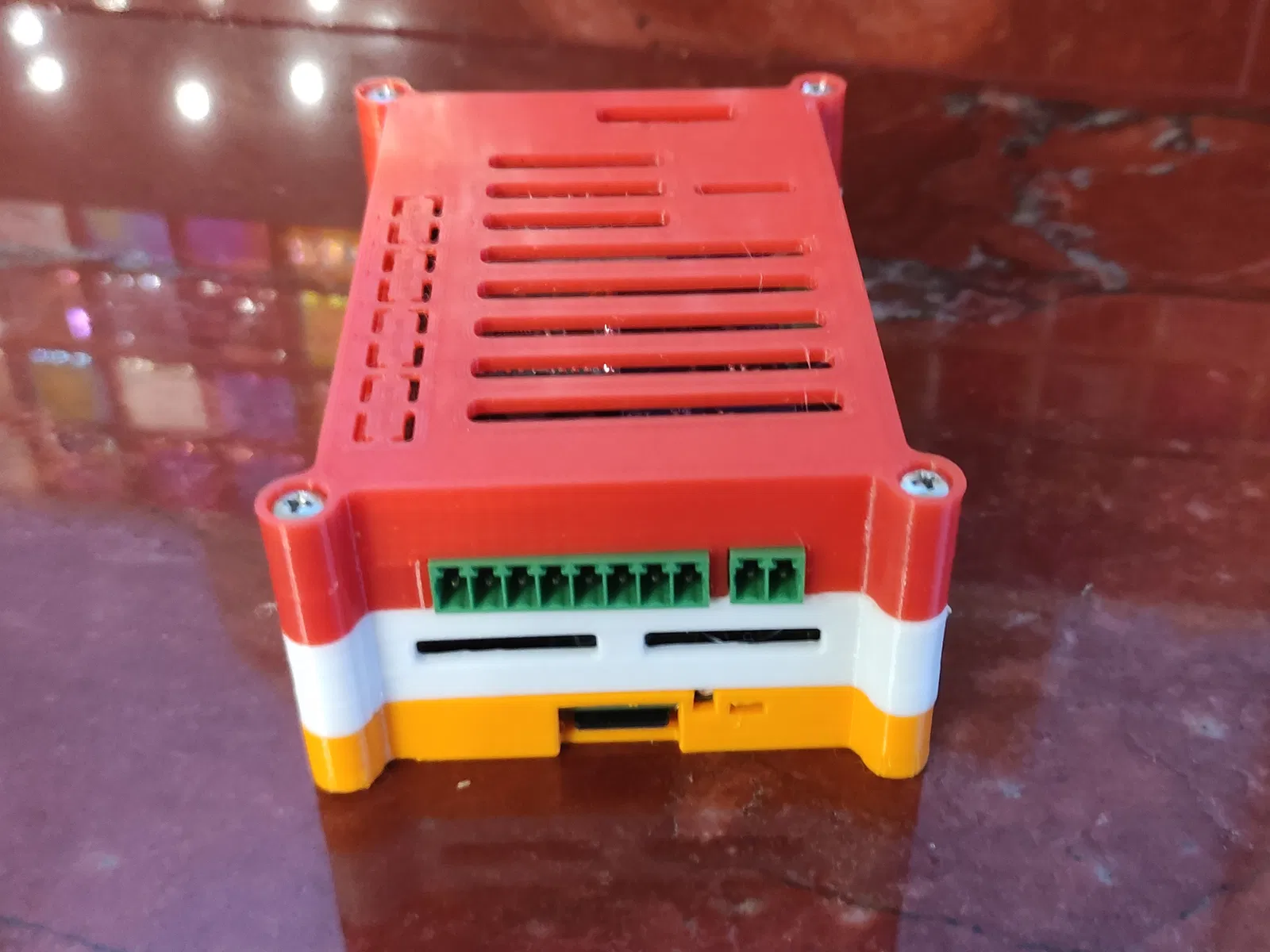

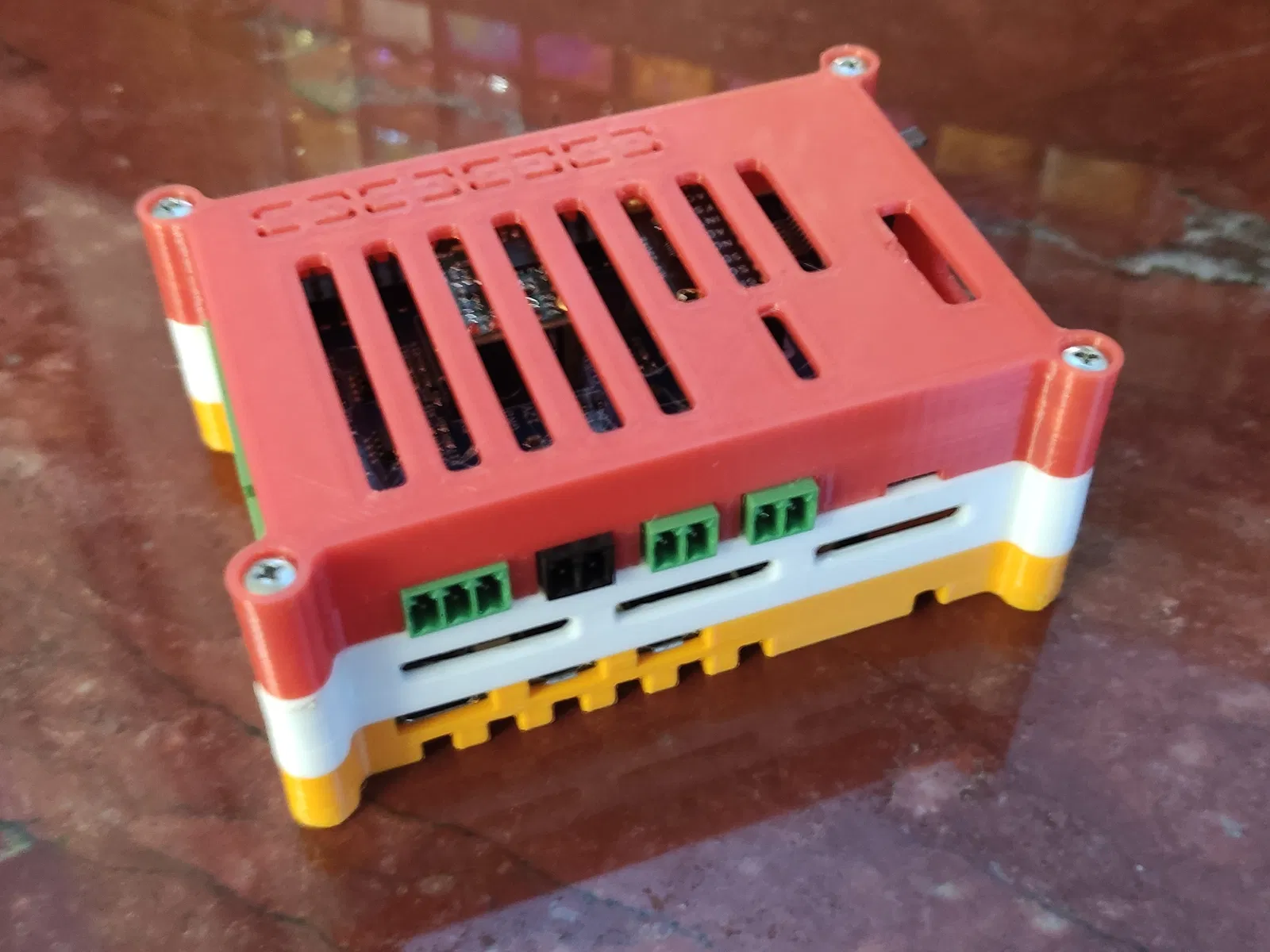

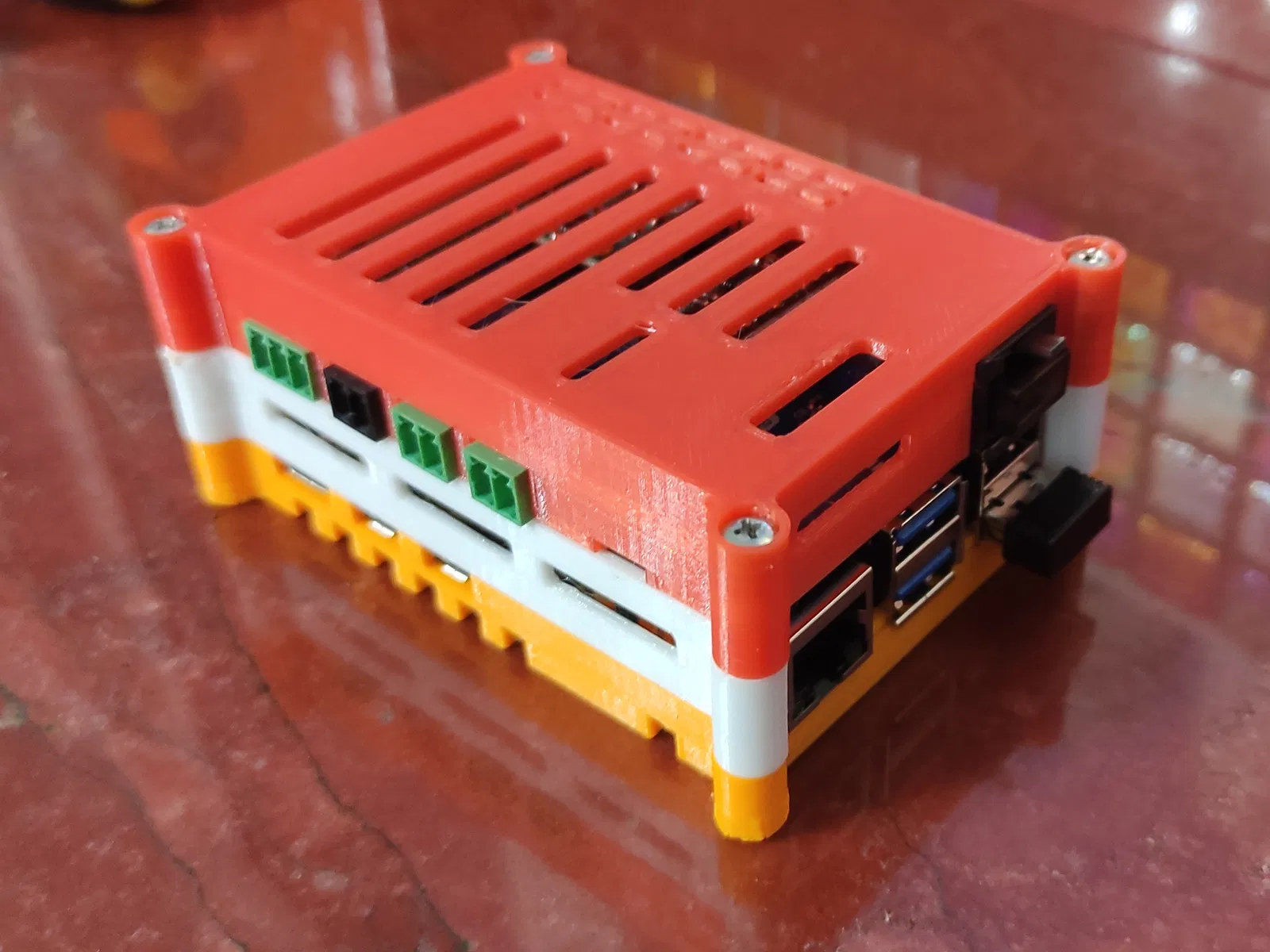

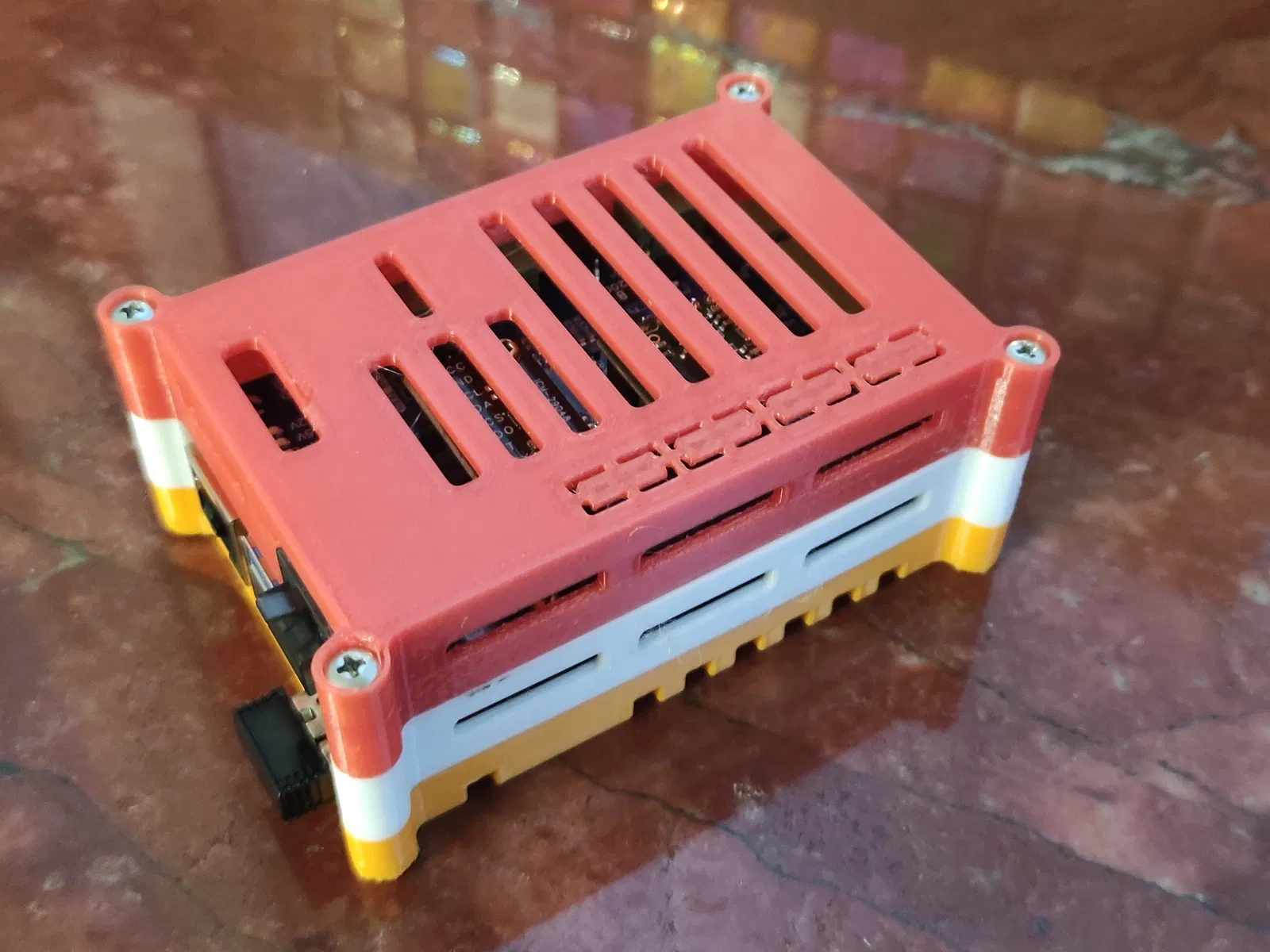

Để chừa đường truy cập đầy đủ tới tất cả các cổng kết nối, vỏ được chia thành 3 phần, in riêng rồi lắp chồng lên nhau và siết cố định bằng 4 ốc M3 ở 4 góc.

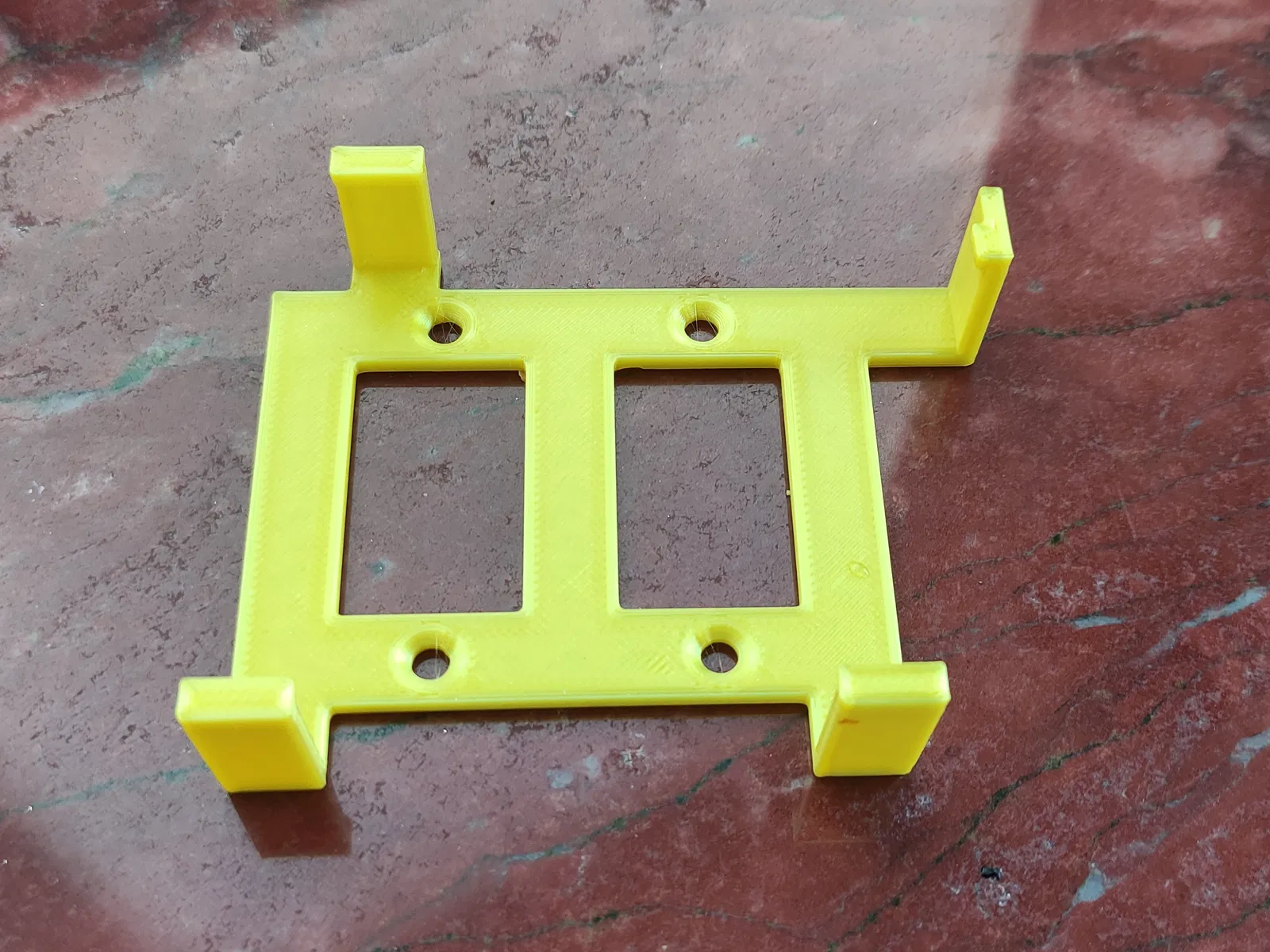

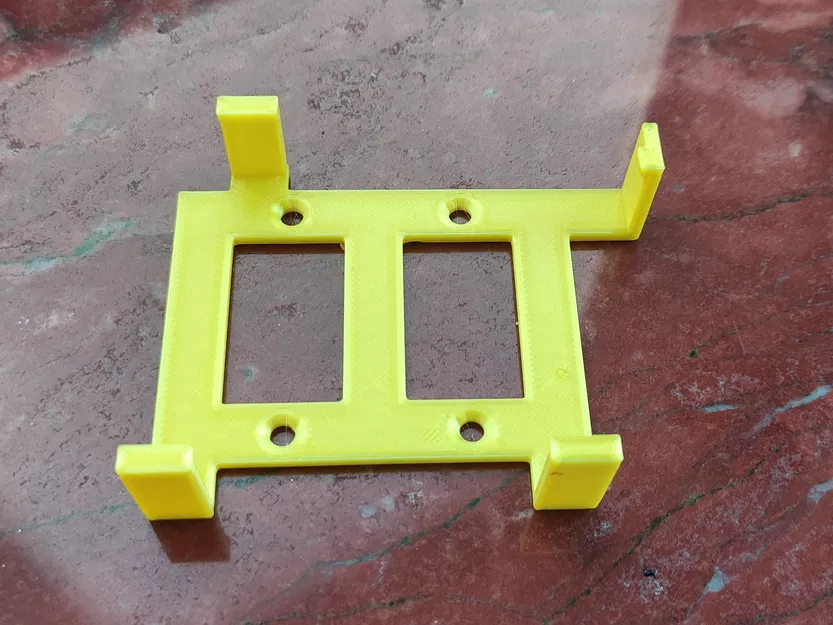

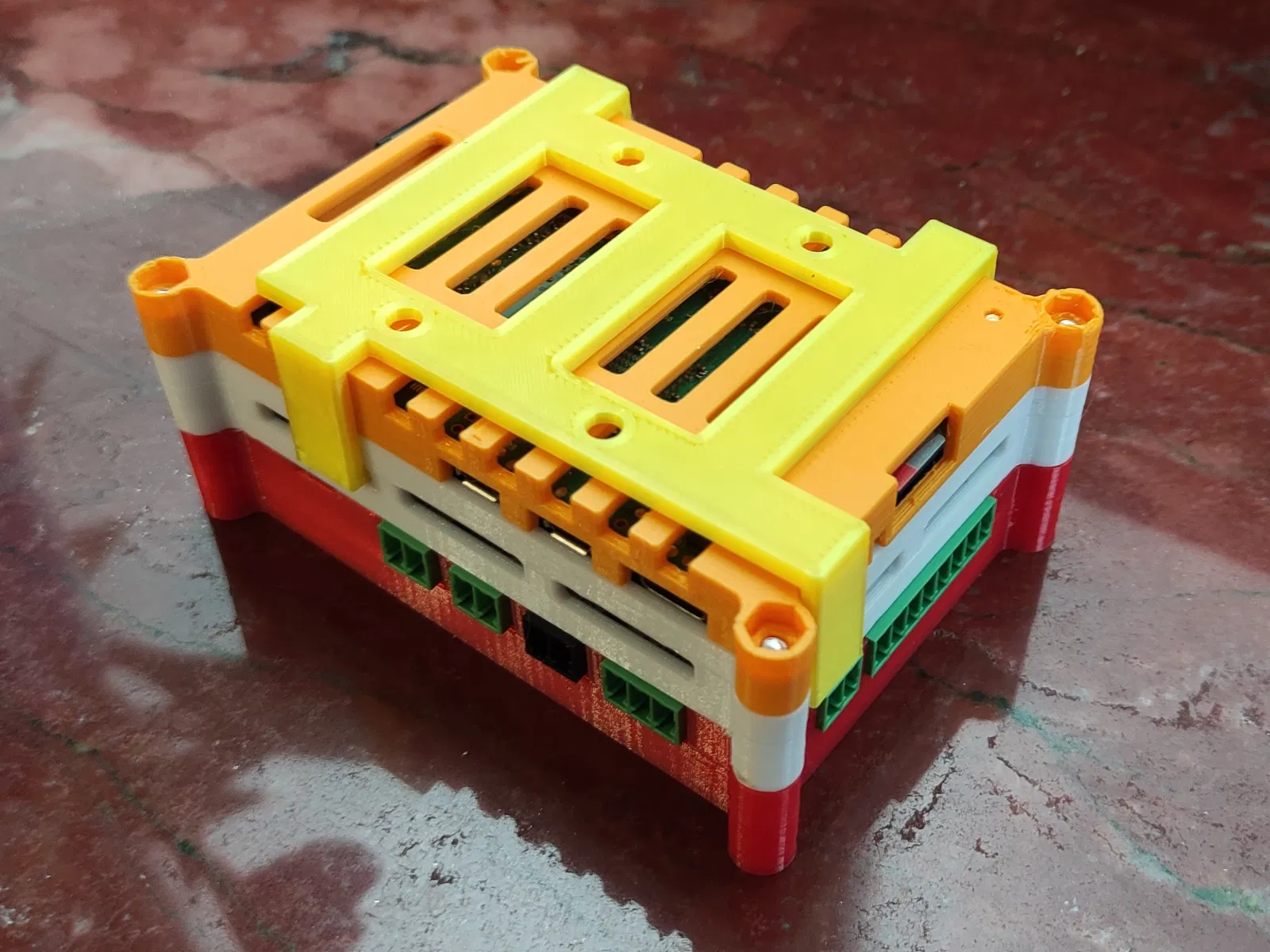

Mình có kèm 2 loại ngàm: một loại để bắt cả bộ lên mặt phẳng, và một loại để gắn lên thanh DIN rail.
Lưu ý: Để ngàm DIN hoạt động chuẩn, nên dùng máy in có độ chính xác kích thước tốt.
Nếu bạn tính gắn thêm ổ NVMe hoặc các HAT khác, có thể xem thiết kế khác của mình.
