Vỏ (Case) cho núm điều chỉnh âm lượng USB

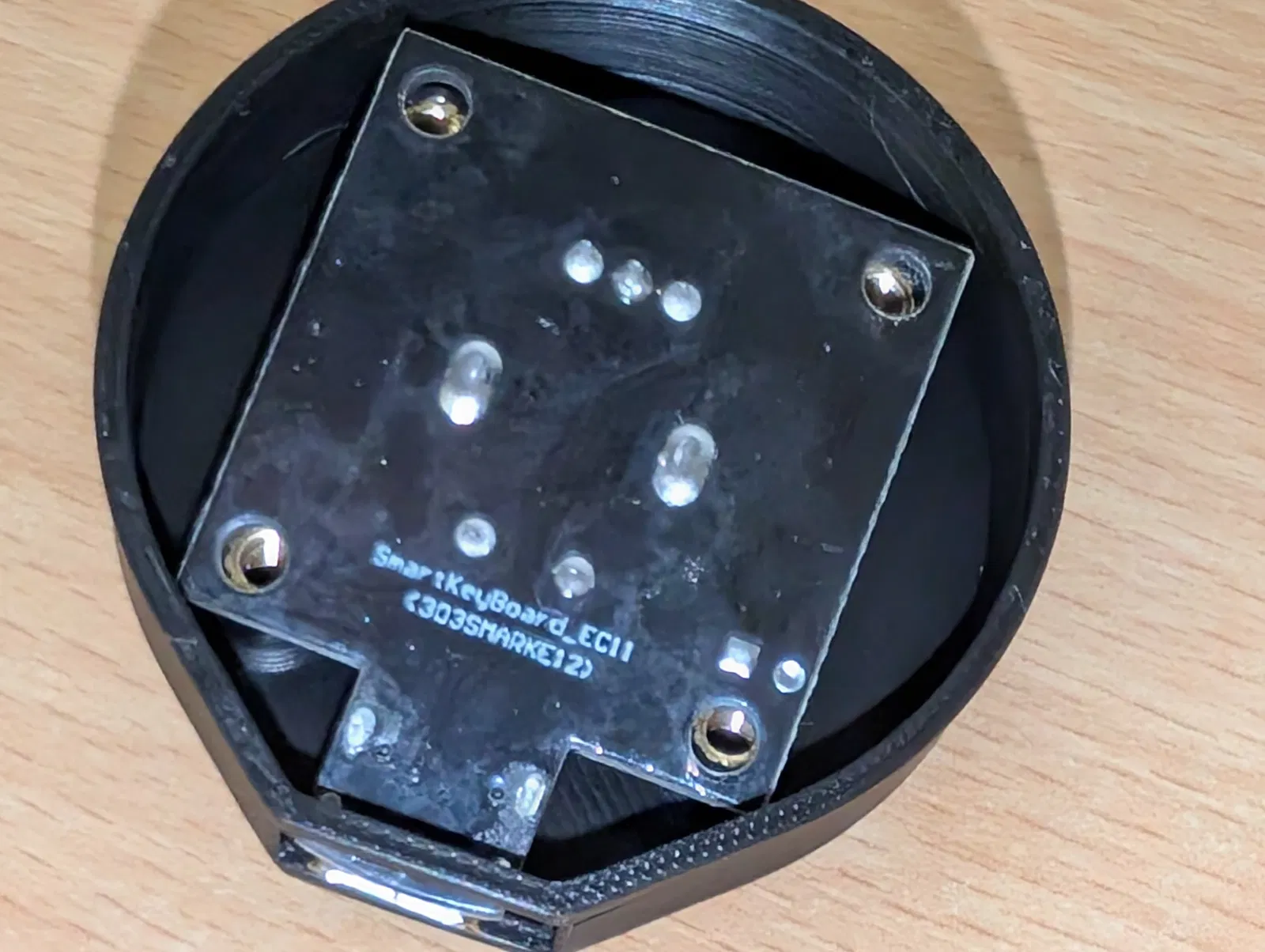

Mình mua núm điều chỉnh âm lượng USB trên AliExpress. Xài thì rất ổn, nhưng phần vỏ lại làm bằng acrylic cắt laser nên không đúng kiểu mình muốn. Mình muốn gắn nó lên xe để dùng với đầu Android Auto, nên cũng muốn tích hợp nó vào bộ gá lắp của hệ đó. Mình nghĩ mấy món gốc này là hàng tồn kho hoặc được tháo từ một thiết bị nào khác ra, chứ không phải hàng sản xuất mới tinh. Trên PCB có in "SmartKeyBoard_EC11" và "303SMARKE12".

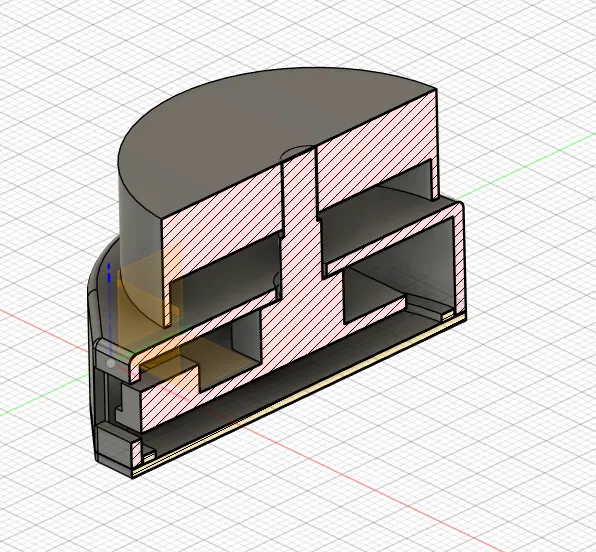

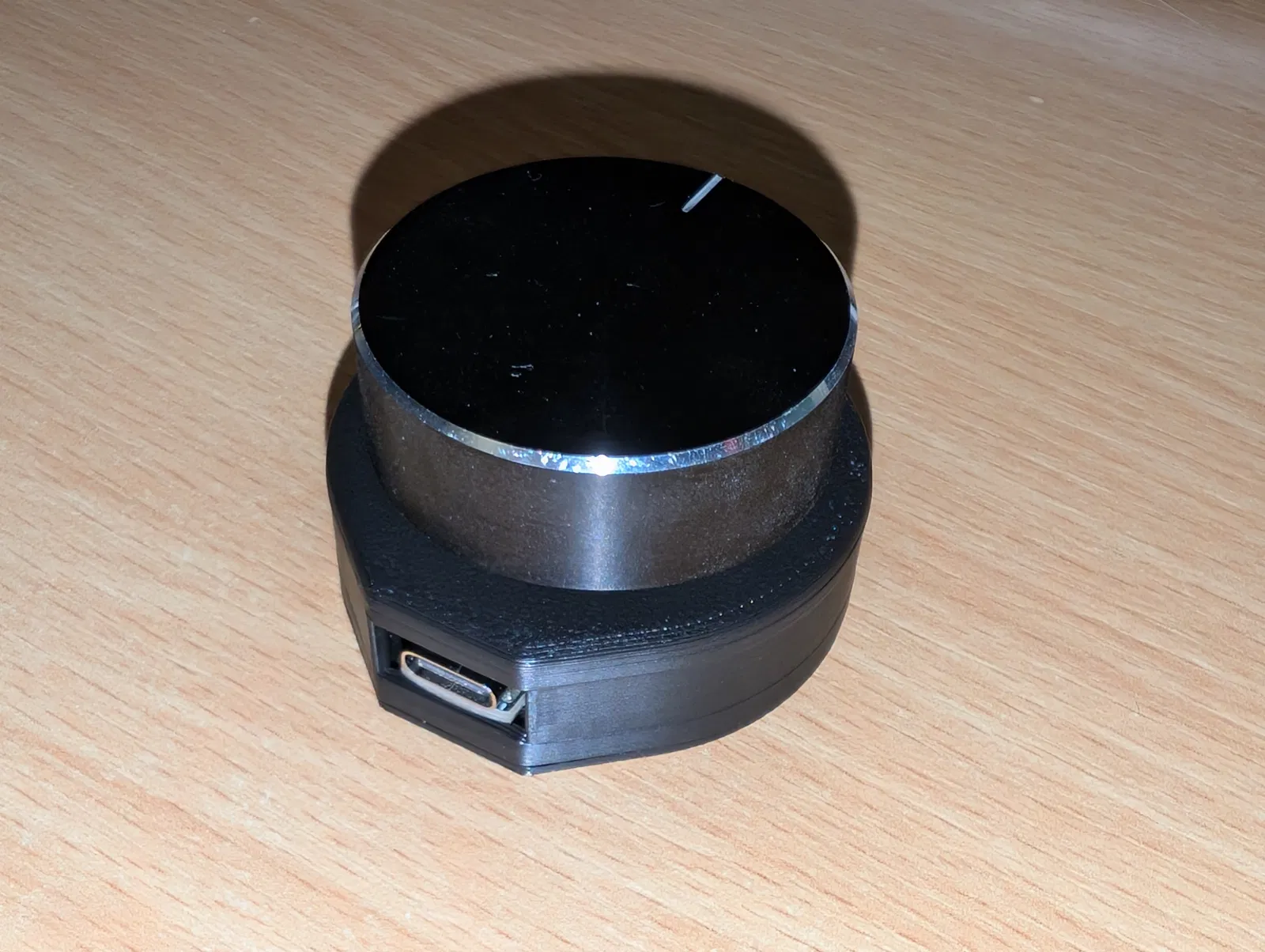

Mẫu này là lần đầu mình thử làm một cái case cho đẹp và gọn, và thấy ra kết quả khá ổn. PCB được kẹp giữa hai nửa vỏ, và phần trên của encoder ôm khít vào nửa vỏ trên, nên bạn có thể siết đai ốc xuống trụ, dù mình thấy cũng không thật sự cần.

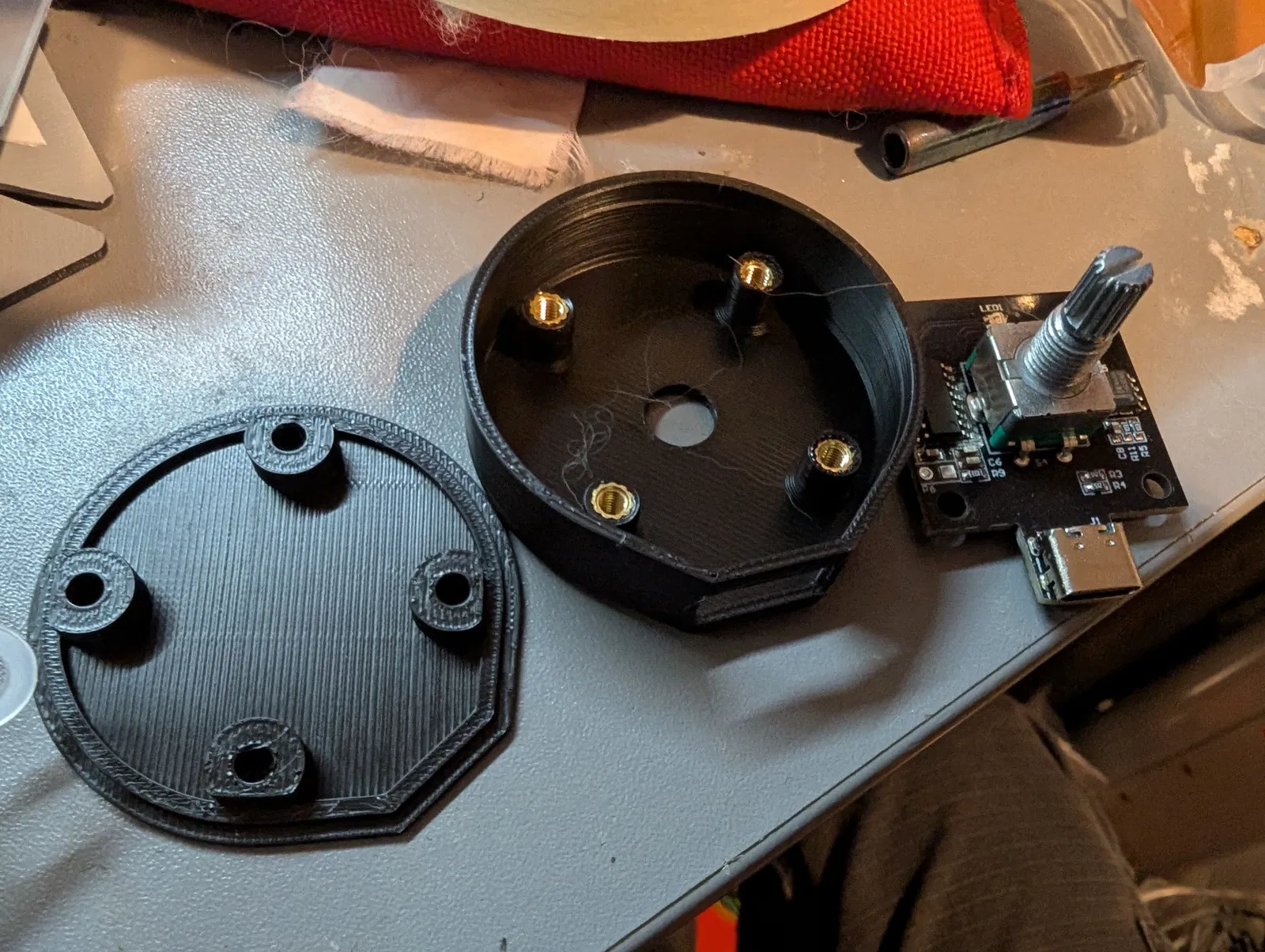

Bạn sẽ cần 4x heat-set inserts M3x4.2x5 và 4x ốc máy đầu lục giác chìm M3x8 (đầu ốc đường kính khoảng 5.5, độ sâu đầu ốc 2.7mm). M3x5 chắc cũng dùng được.

File Fusion 360 có đính kèm để bạn tuỳ biến theo nhu cầu. Có lẽ nên tăng thêm vật liệu quanh vị trí heat-set inserts.
