Vỏ (Enclosure) cho Module Sạc Nhanh USB Type-C Đa Giao Thức

Vỏ này được thiết kế để in bằng PETG cho một module trigger sạc nhanh công suất cao USB Type-C đa giao thức (multi-protocol). Thiết kế có tản nhiệt thụ động bằng cách dùng heatsink nhôm gắn bên ngoài để cải thiện hiệu năng nhiệt.

Hướng dẫn lắp ráp

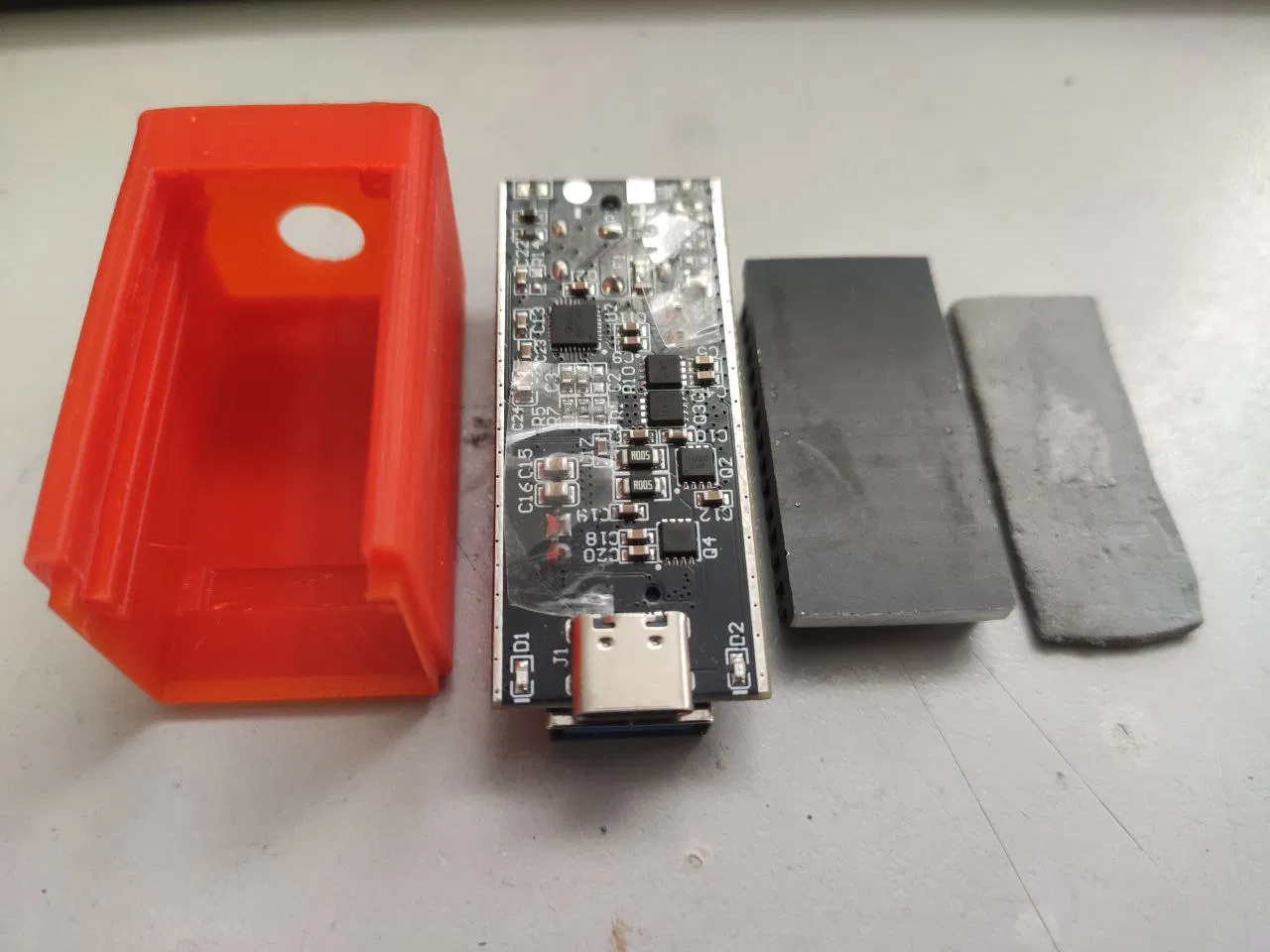

1. Trượt PCB vào thân vỏ màu đỏ theo các rãnh dẫn hướng bên trong.

2. Cách điện các linh kiện lớn (như tụ điện) bằng băng keo Kapton hoặc băng keo điện thông dụng để tránh chạm vào heatsink.

3. Đặt thermal pad dày 1.5 mm lên trên các linh kiện công suất.

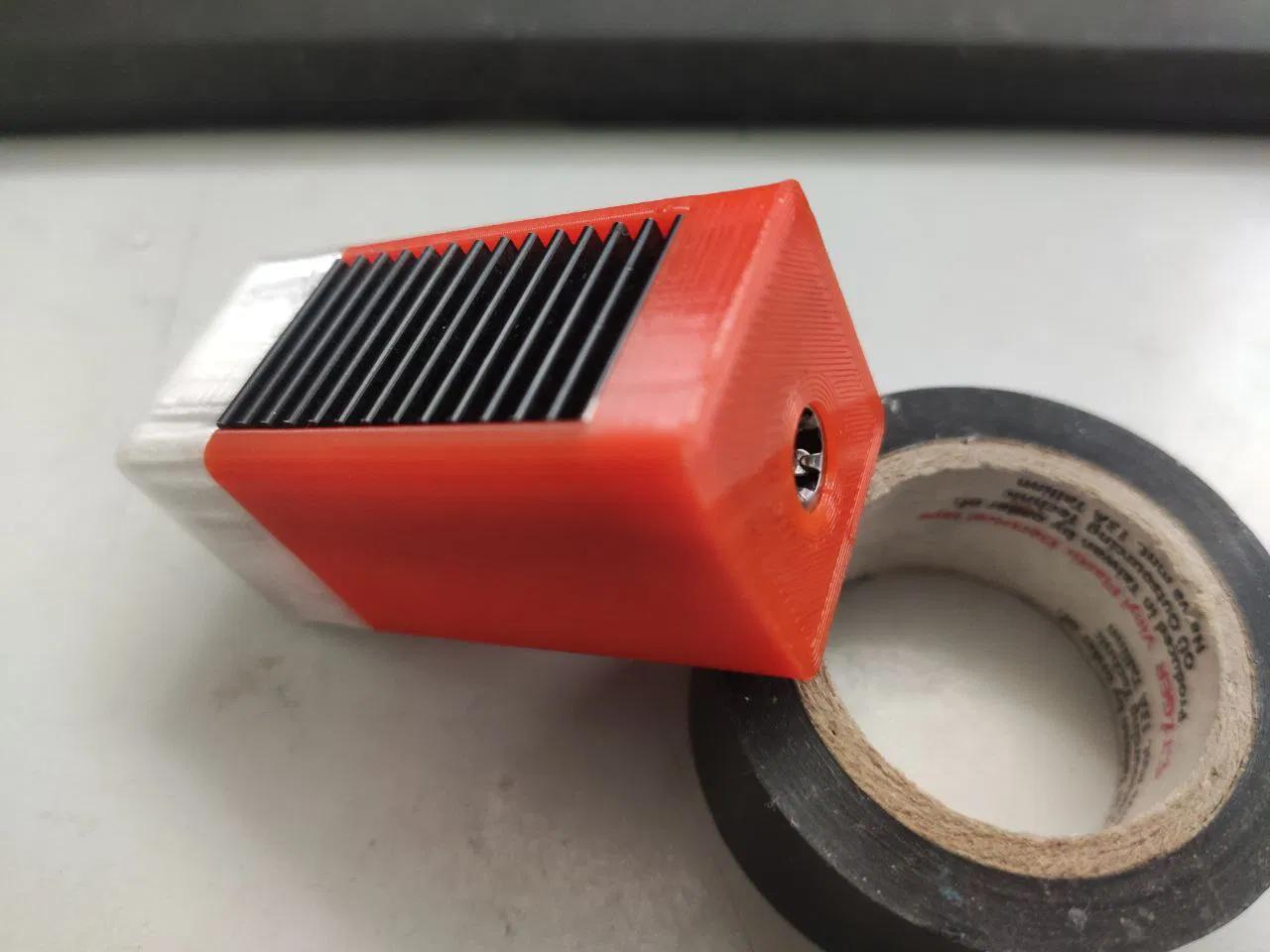

4. Canh và đặt heatsink bên ngoài vào phần khoét ở mặt trên.

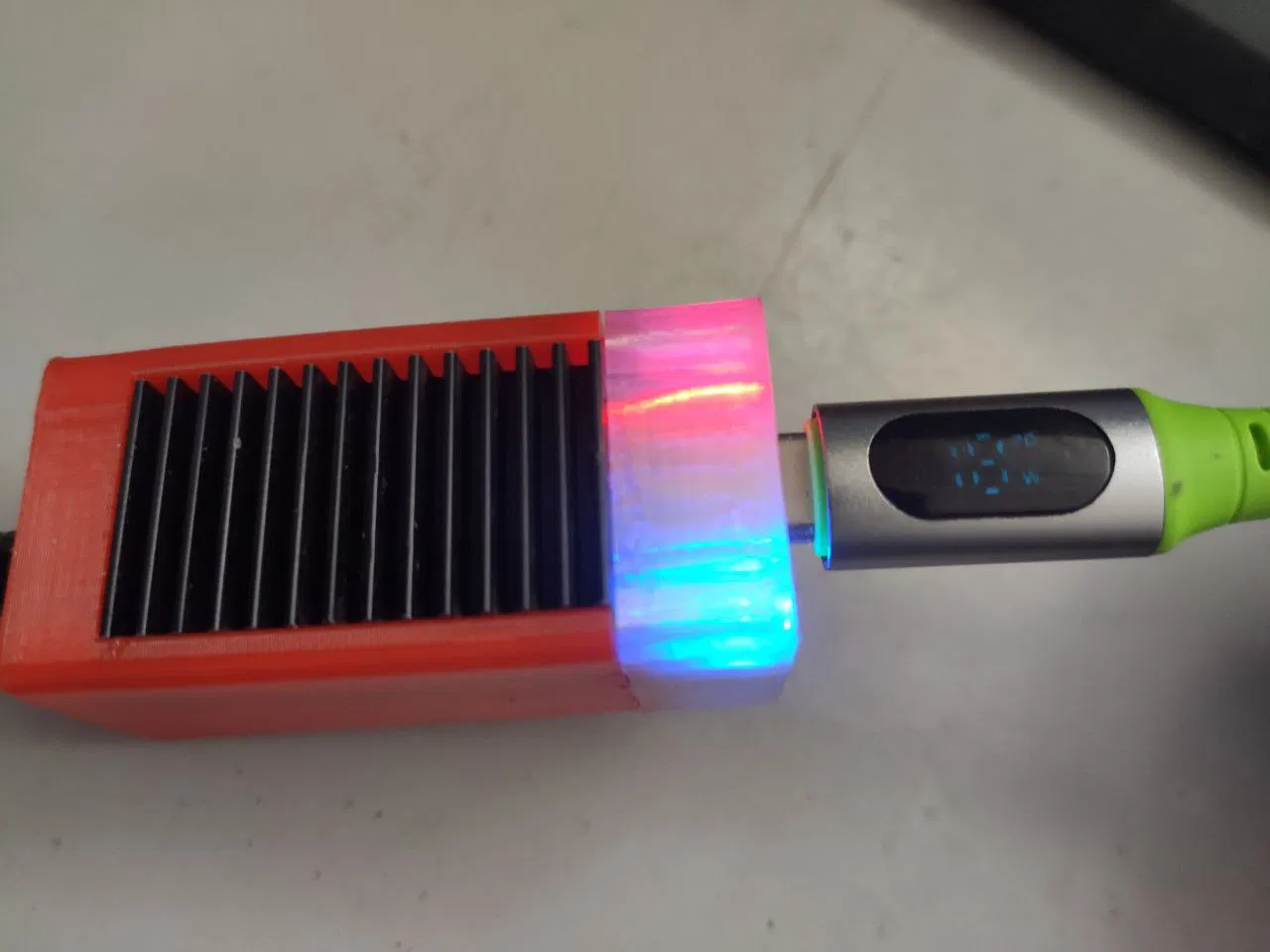

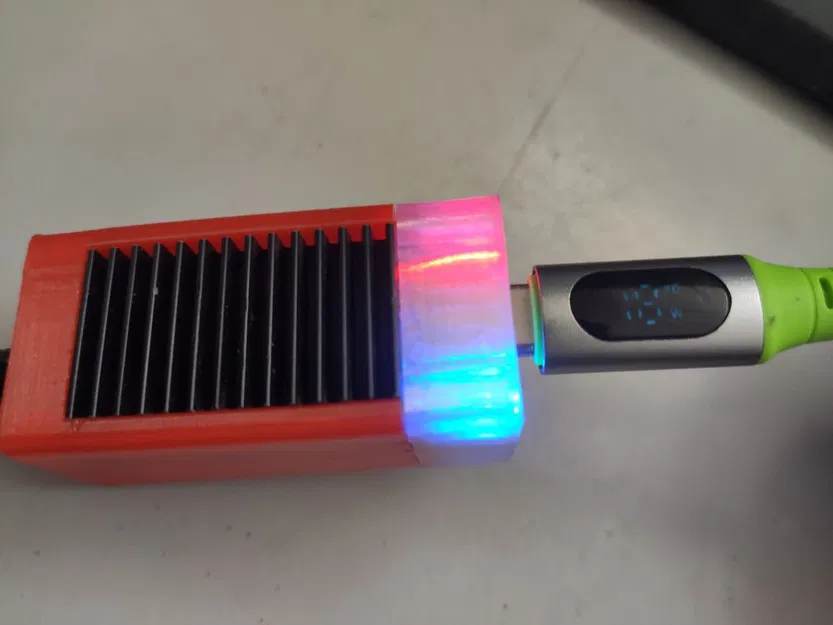

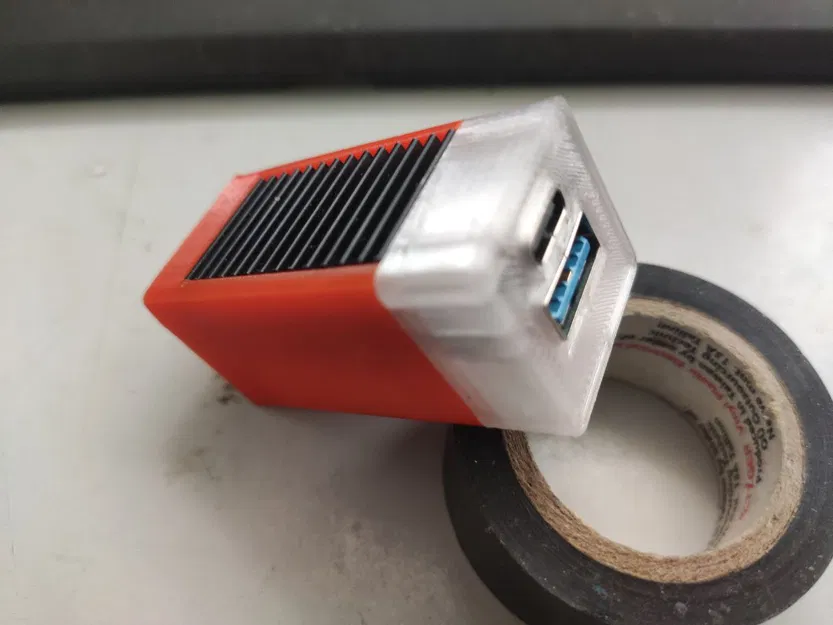

5. Lắp nắp trước trong mờ (translucent), đồng thời cố định heatsink tại chỗ.

Không cần dùng ốc nếu dung sai in đã được cân chỉnh đúng.
Nếu muốn giữ chặt hơn, có thể dùng keo dán khi cần.
