Vỏ mỏng Muzi Works Base Uno/Duo Slim Enclosure

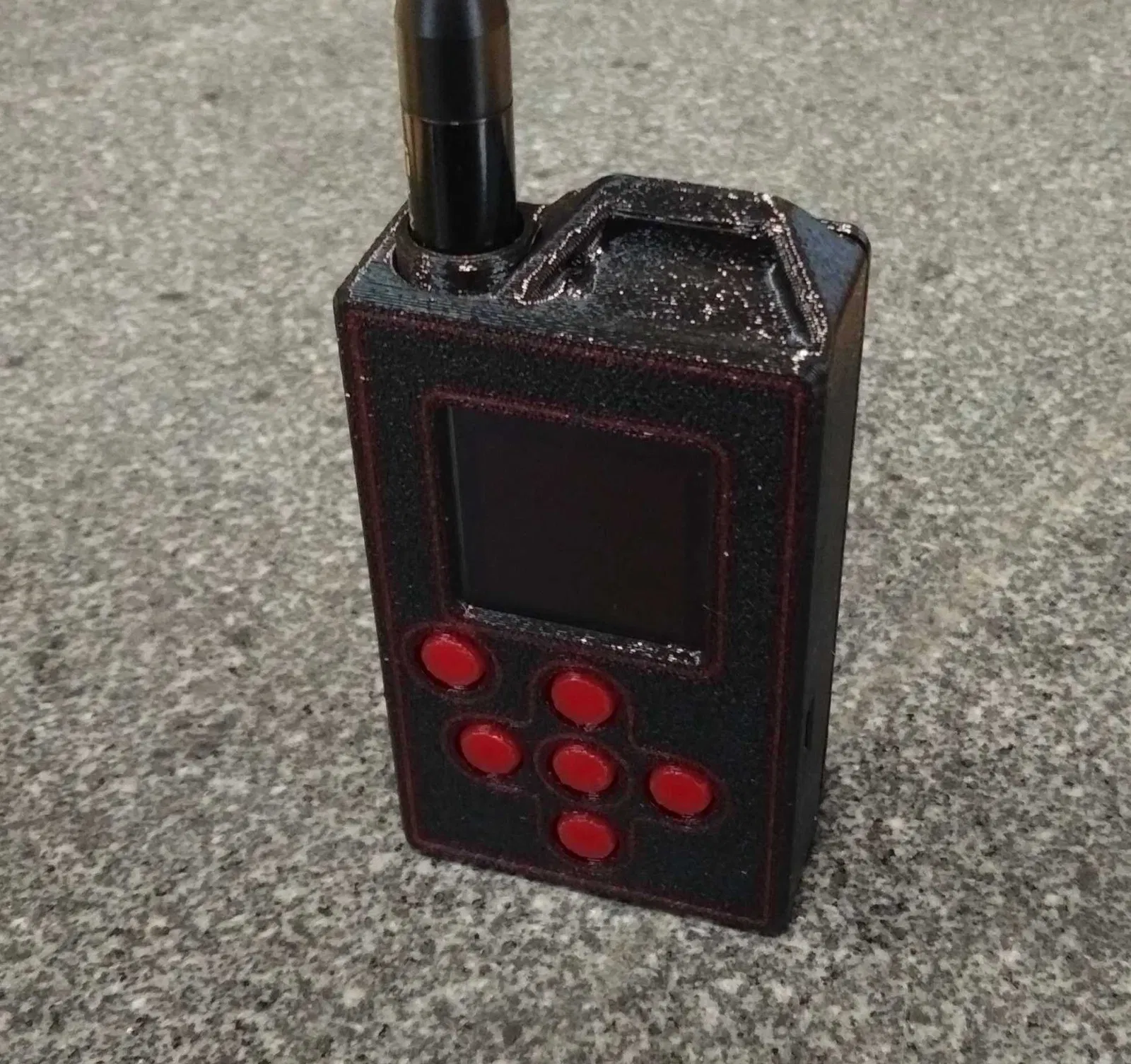

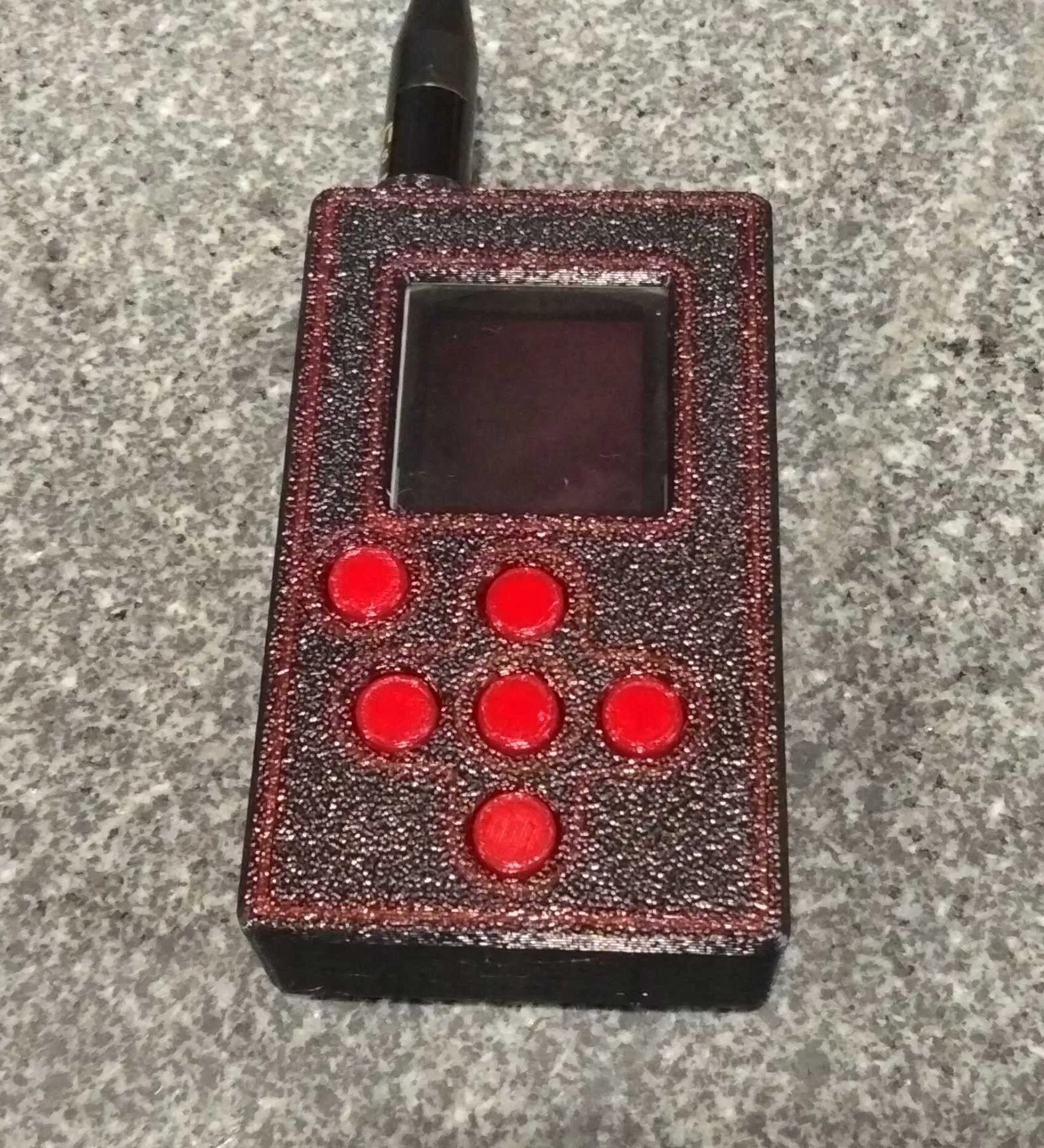

Đây là bản cập nhật cho radio handset, thiết kế để chứa Muzi Works Base Uno/Duo và board Super IO cùng với Base Battery và whip antenna. Mình giữ lại kiểu mở bằng một con ốc từ mặt lưng để truy cập pin và PCB, đồng thời thêm một phiên bản để tận dụng con vít tự ren (self-tapping) dư trong bộ kit board, giúp đóng vỏ mà không cần mua thêm hardware. Mình cũng thêm chi tiết mặt trước và chỉnh lại để làm mỏng thiết kế còn khoảng ~20mm khi lắp hoàn chỉnh.

Để in, mình dùng các thiết lập sau (tùy máy in, vật liệu, nhu cầu mà chỉnh lại nếu cần):
Build plate: Textured PEI
Material: PETG (các vật liệu khác cũng hợp là ASA, ABS và PA12, tùy ứng dụng)
Layer height: 0.2mm
Number of Walls: 3
Solid Layers: 5 top, 5 bottom (vỏ đặc dày 1mm)
Infill: 15-25%, Triangle
Precise Z Height: Enabled
Ironing: All top surfaces. Mình dùng 20% extrusion cho ironing, các thiết lập khác giữ nguyên, và set top surface density lên 95 để chừa chút “wiggle room” cho sợi nhựa ironing tự dàn vào lớp top.
Supports: Tree supports cho Front plate thôi, Z offset 0.1mm, 4-5 interface layers với khoảng cách X/Y sít. Thật ra chỉ cần ở vài chỗ (cổng USB-C, antenna breakout).
X/Y Hole compensation: 0.025mm
X/Y Contour compensation: 0.025mm
Fuzzy Skin: All walls; 0.2mm point distance; 0.05mm thickness

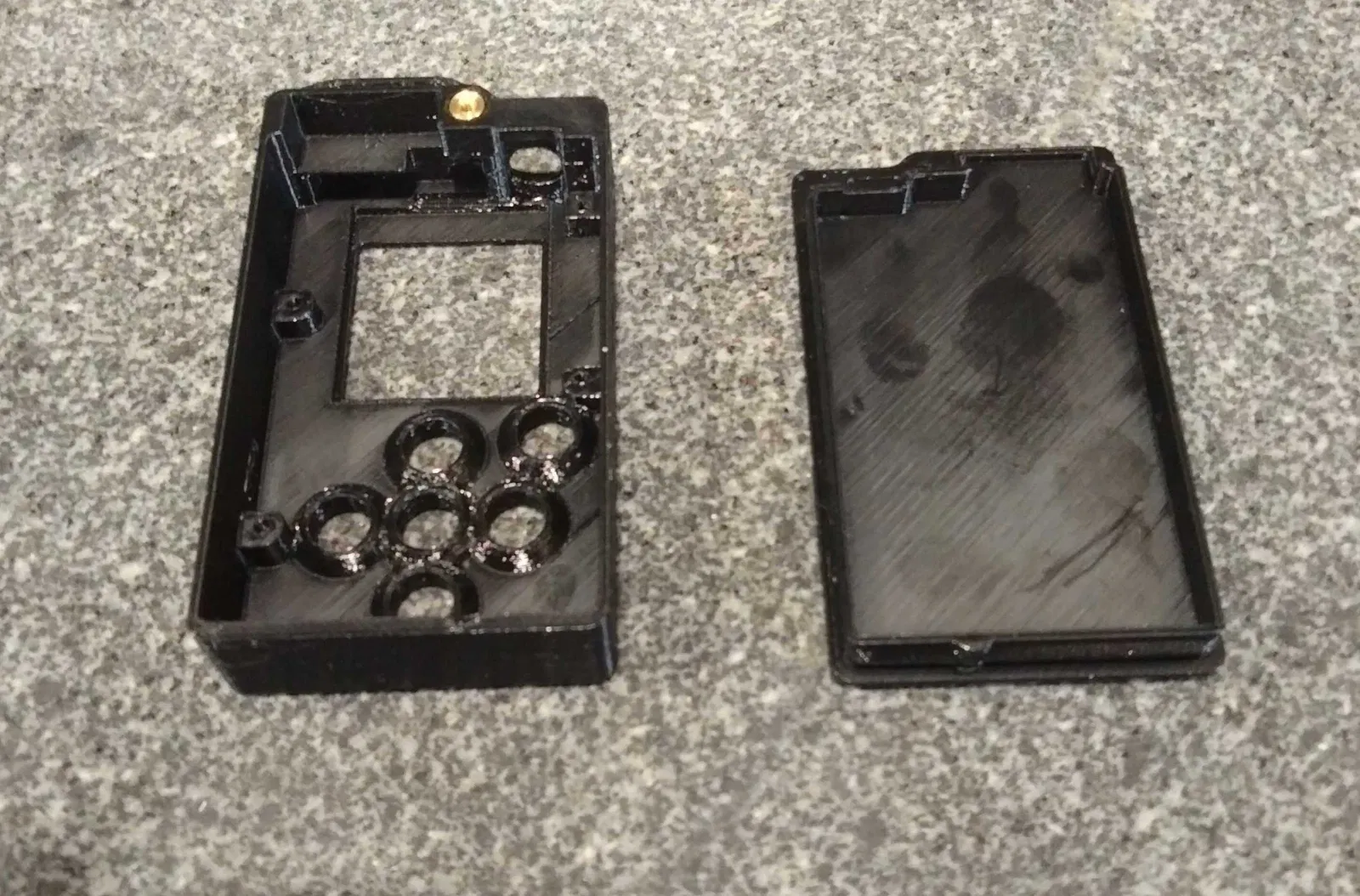

Khi in, đặt các chi tiết sao cho mặt ngoài của outer shell úp xuống build plate. Nút (buttons) đặt theo hướng flare-down. Phần sleeve có thể đặt với đầu trên (mở hơn) hướng lên để in dễ hơn. Có file STEP tùy chọn cho phần detail trên front plate, dùng để làm outline multi-material trên mặt trước nếu bạn thích kiểu này hơn là làm recess.

Sau khi in xong, với bản base bạn sẽ cần ép heat set threaded insert vào vị trí. Mình dùng M2 insert và ốc M2 SHCS dài 5mm. Ngoài ra cũng có một phiên bản face plate dùng con vít tự ren cuối cùng trong bộ kit board để lắp, nếu bạn không cần độ bền lâu của insert và/hoặc không muốn mua thêm hardware.

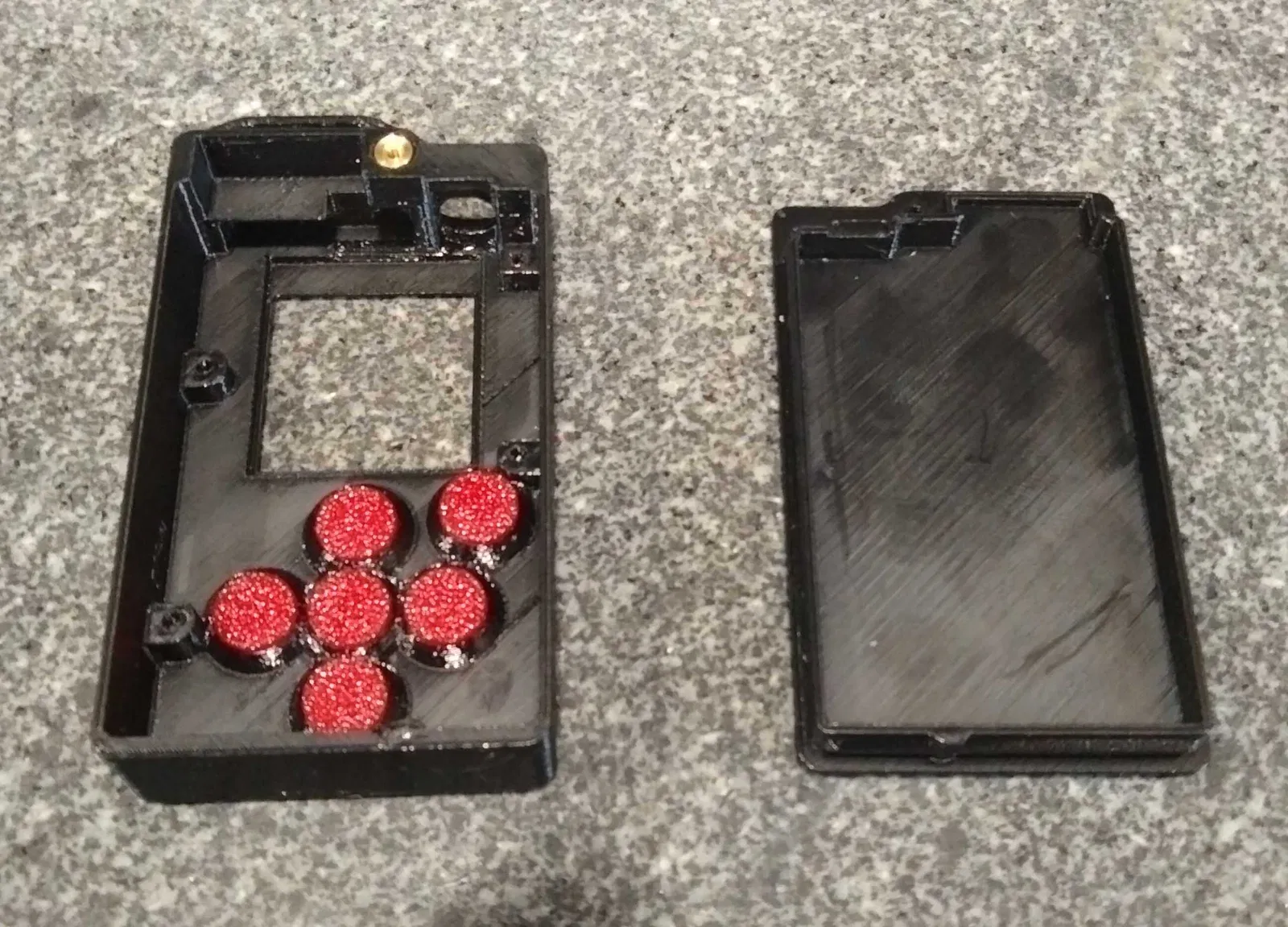

Lắp ráp: đầu tiên đặt 6 nút mặt trước vào front plate. Nút nên trượt vừa tay, không quá rơ. Sau đó trượt cụm board vào vỏ, để đầu trên đi xuống trước và lắc nhẹ để đưa vào, đồng thời nạy nhẹ thành bên ra một chút để công tắc và đầu USB-C lọt qua. Khi đúng vị trí, cụm này sẽ “snap” vào và chạm đáy trong top shell. Tiếp theo dùng 5 con ốc đi kèm với board để cố định.

Kế đến, lắp bộ hardware của đầu SMA ở phía ngoài. Làm bước này trước khi gắn pin để tránh làm hư linh kiện radio. Gắn toothed washer trước, rồi tới nut. Siết vừa khít thôi, đừng siết quá tay. Sau đó ép sleeve vào quanh phần hardware, rồi vặn anten vào (thiết kế này hợp với Muzi Works whip antenna; các loại khác có thể dùng được nhưng không đảm bảo vừa; sleeve là tùy chọn, chủ yếu để giảm lực tác động lên đầu SMA nếu bị tì ngang).

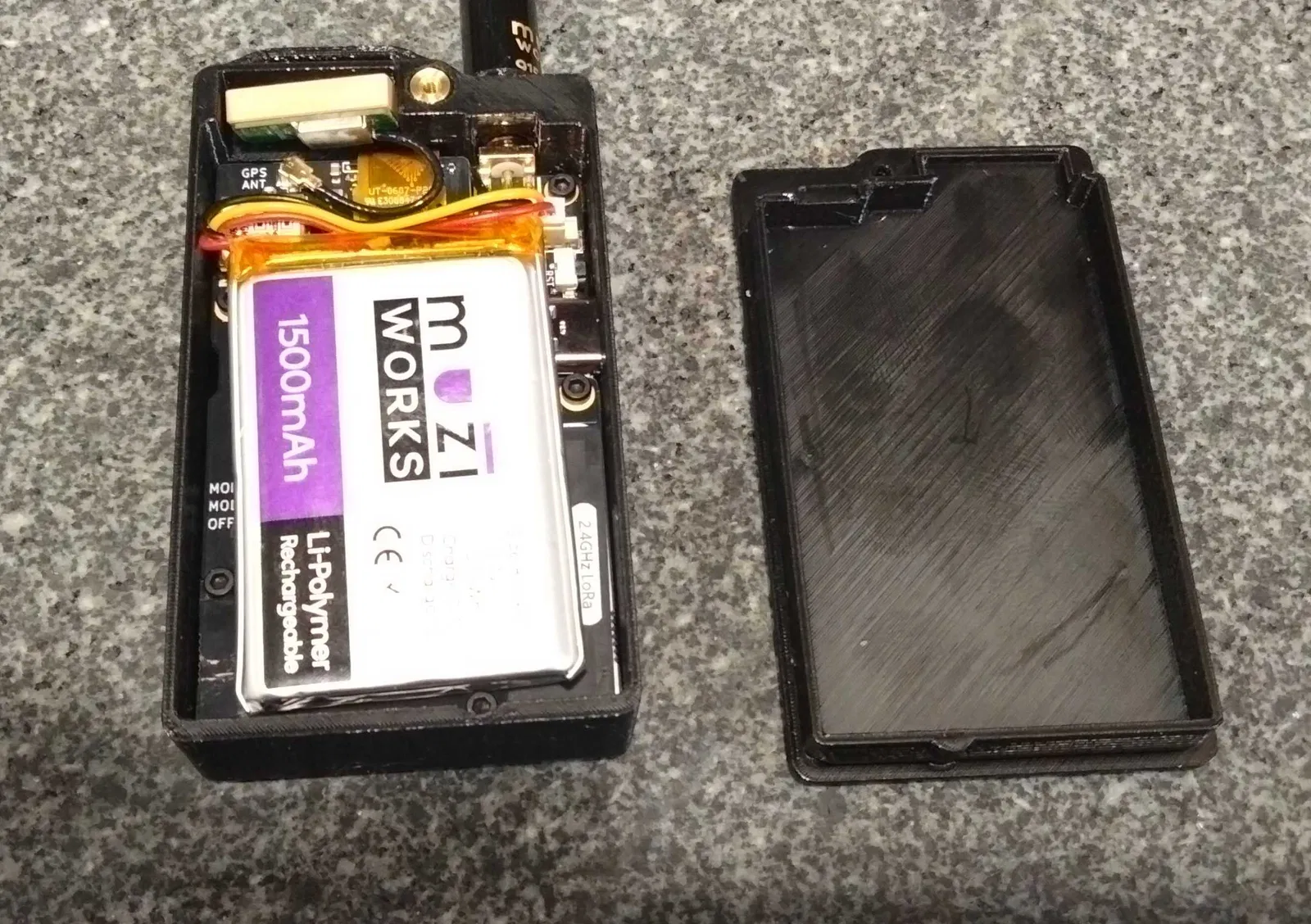

Tiếp theo, đặt pin lên trên PCB sao cho dây nằm phía trên của viên pin (khi mặt trước đang úp xuống) để đi tới đầu cắm pin. Đảm bảo dây pigtail anten 2.4GHz đi lệch qua bên hông pin, không nằm ngay bên dưới pin. Đặt GPS antenna vào phần recess trên đỉnh vỏ, để dây pigtail vòng qua bên phải rồi uốn hình chữ U về đầu cắm trên board.

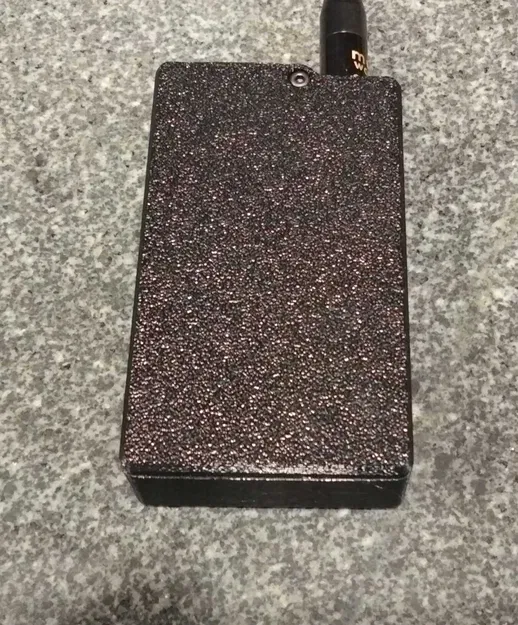

Cuối cùng, lắc đưa back plate vào front plate, móc phần retention lip ở đáy vào trước. Thường bạn sẽ cần canh pin lọt vào trong lip, đồng thời kéo GPS antenna sát thành trên của vỏ khi thao tác; cái lục giác (allen key) đi kèm bộ kit board dùng việc này khá ổn. Nếu muốn đỡ cực, có thể chấm một ít keo CA để giữ GPS antenna đúng vị trí khỏi phải canh. Không được dán pin lên PCB. Khi back plate đã vào chỗ, luồn ốc M5 qua lỗ trên back plate để vặn vào threaded insert; hoặc nếu dùng bản self-tapping thì dùng luôn con vít còn lại trong bộ kit board.
