Vỏ (Enclosure) Muzi Works Base Duo + Super IO

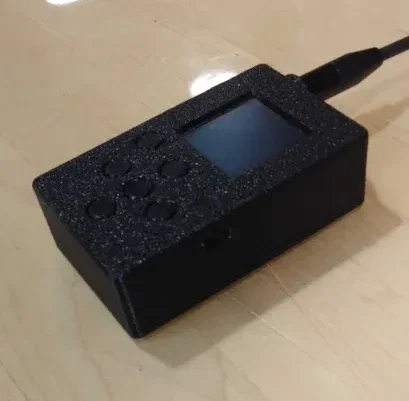

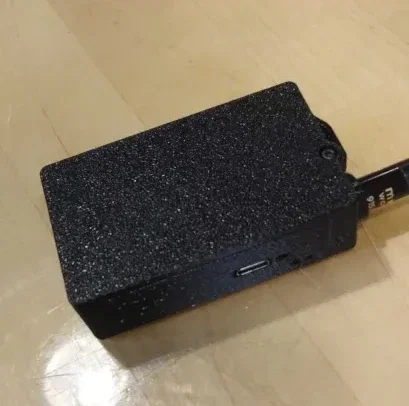

Đây là bản nháp đầu tiên của mẫu radio handset được thiết kế để chứa các board Muzi Works Base Duo và Super IO, kèm theo Base Battery và anten whip của chúng. Mình không gặp vấn đề gì về độ khít/lắp vừa, nhưng nếu bạn gặp chỗ nào cấn hay không khớp thì báo mình biết để mình chỉnh lại cho phù hợp. Mình thiết kế bản này không có nút reset bên ngoài (bạn có thể dùng kim/ghim bấm vào), và công tắc nguồn/GPS được làm lõm vào để tránh bị gạt nhầm. Các nút mặt trước cũng làm phẳng (flush) để hạn chế bấm nhầm. Mình đang cân nhắc vài phiên bản tiếp theo; hiện tại nó khá “trống”, nhưng dùng ổn.

Để in, mình dùng các thông số sau (bạn cứ chỉnh theo máy in, vật liệu, v.v. nếu cần):
Build plate: Textured PEI
Material: PETG (những vật liệu khác cũng hợp là ASA, ABS, và PA12, tuỳ nhu cầu sử dụng)
Layer height: 0.2mm
Number of Walls: 3
Solid Layers: 5 top, 5 bottom (vỏ đặc dày 1mm)
Infill: 15-25%, Triangle
Precise Z Height: Enabled
Ironing: All top surfaces cho Front plate, Back plate, và Buttons. Không cần cho insert hoặc sleeve. Mình dùng 20% extrusion cho ironing, các setting khác giữ nguyên, và set top surface density 95 để chừa chút “độ trống” cho sợi khi ironing tự dàn vào lớp top.
Supports: Tree supports chỉ cho Front plate, Z offset 0.1mm, 4-5 interface layers với X/Y spacing chặt. Thực ra chỉ cần ở vài chỗ (cổng USB-C, antenna breakout).
X/Y Hole compensation: 0.025mm
X/Y Contour compensation: 0.025mm
Fuzzy Skin: All walls; 0.2mm point distance; 0.05mm thickness

In các chi tiết với mặt ngoài của vỏ úp xuống build plate. Buttons đặt hướng flare-down. Trên insert, canh rãnh dẫn dây anten 2.4GHz (wire pass-through channel) quay lên trên để tránh overhang. Sleeve có thể đặt với đầu trên (phần mở rộng hơn) hướng lên để dễ in.

Sau khi in xong, bạn cần ép heat set threaded insert vào đúng vị trí. Mình dùng M2 insert và ốc M2 SHCS dài 5mm. Tuy nhiên, face plate cũng có thể remodel để dùng con ốc tự ren (self-tapping) còn dư trong bộ board để ráp, nếu bạn không cần độ bền lâu dài của insert.

Để lắp ráp, trước tiên gắn 6 nút mặt (face buttons) vào front plate. Nút nên trượt vừa tay, không quá rơ. Sau đó trượt cụm board vào enclosure: đưa đầu trên xuống trước và “lắc” nhẹ để vào, đồng thời nạy nhẹ thành bên ra một chút để công tắc và đầu USB-C lọt qua. Cụm này gần như sẽ “snap” vào vị trí khi chạm đáy trong phần top shell. Tiếp theo dùng 5 con ốc đi kèm với các board để bắt cố định. Siết vừa khít thôi, đừng siết quá tay vì siết chặt quá có thể gây lỗi: nút user button trên Base board (nằm dưới màn hình) bị cấn và bị nhấn nhẹ.

Kế đến, lắp bộ hardware của đầu SMA ở phía ngoài. Làm bước này trước khi lắp pin để tránh rủi ro làm hỏng linh kiện radio. Lắp long đền răng (toothed washer) trước, rồi tới ê-cu. Cũng siết vừa thôi, đừng quá chặt. Sau đó ấn sleeve vào quanh cụm ngàm/lắp (mounting hardware), rồi vặn anten vào. Thiết kế này tối ưu cho anten whip của Muzi Works; các anten khác có thể dùng được nhưng không đảm bảo vừa khít. Sleeve là tuỳ chọn, chủ yếu để giảm lực tác động lên đầu SMA nếu bị tì ngang (side-load).

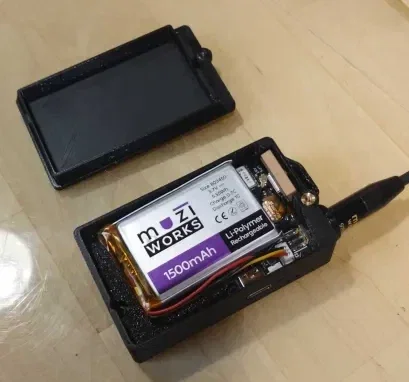

Tiếp theo, đặt spacer insert tựa vào mặt sau của Super IO board, rồi đặt pin lên trên, sao cho dây đi từ góc dưới bên phải của pin (khi mặt trước đang úp xuống) đi lên tới đầu cắm pin. Đảm bảo dây pigtail anten 2.4GHz đi đúng trong rãnh và không cấn để spacer nằm phẳng. Đặt anten GPS vào phần hõm ở phía trên của case, để dây pigtail vòng sang phải rồi uốn chữ U về phía đầu nối trên board.

Cuối cùng, “lắc” back plate vào front plate, móc mép giữ (retention lip) ở phía dưới trước. Có thể bạn sẽ cần vừa canh pin nằm lọt bên trong mép này, vừa kéo anten GPS sát vào vách trên của enclosure trong lúc thao tác; cây lục giác (allen key) đi kèm bộ board làm việc này khá tiện. Nếu muốn đỡ cực, bạn có thể chấm một ít keo CA để giữ anten GPS đúng vị trí khỏi phải canh. Khi back plate đã vào chỗ, luồn bu-lông M5 qua lỗ trên back plate và vặn vào threaded insert.
