Case custom cho mini PC Acemagic S1 (hỗ trợ heatsink cho ổ M.2)
- Lượt tải
- 0
- Lượt thích
- 0
- Lượt coi
- 106
- Bản remix
- 0
- Bình luận
- 0
File 5 407,9 KB
- Adroit-acemagic-S1-mini-pc-case_1772144011.3mf3MF · 89,6 KB
- Adroit-acemagic-S1-mini-pc-case_1772144012.stlSTL · 164,7 KB
- Adroit-acemagic-S1-mini-pc-base_1772144012.stlSTL · 146,2 KB
- Adroit-acemagic-S1-mini-pc-vent1_1772144013.stlSTL · 5,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #227035
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

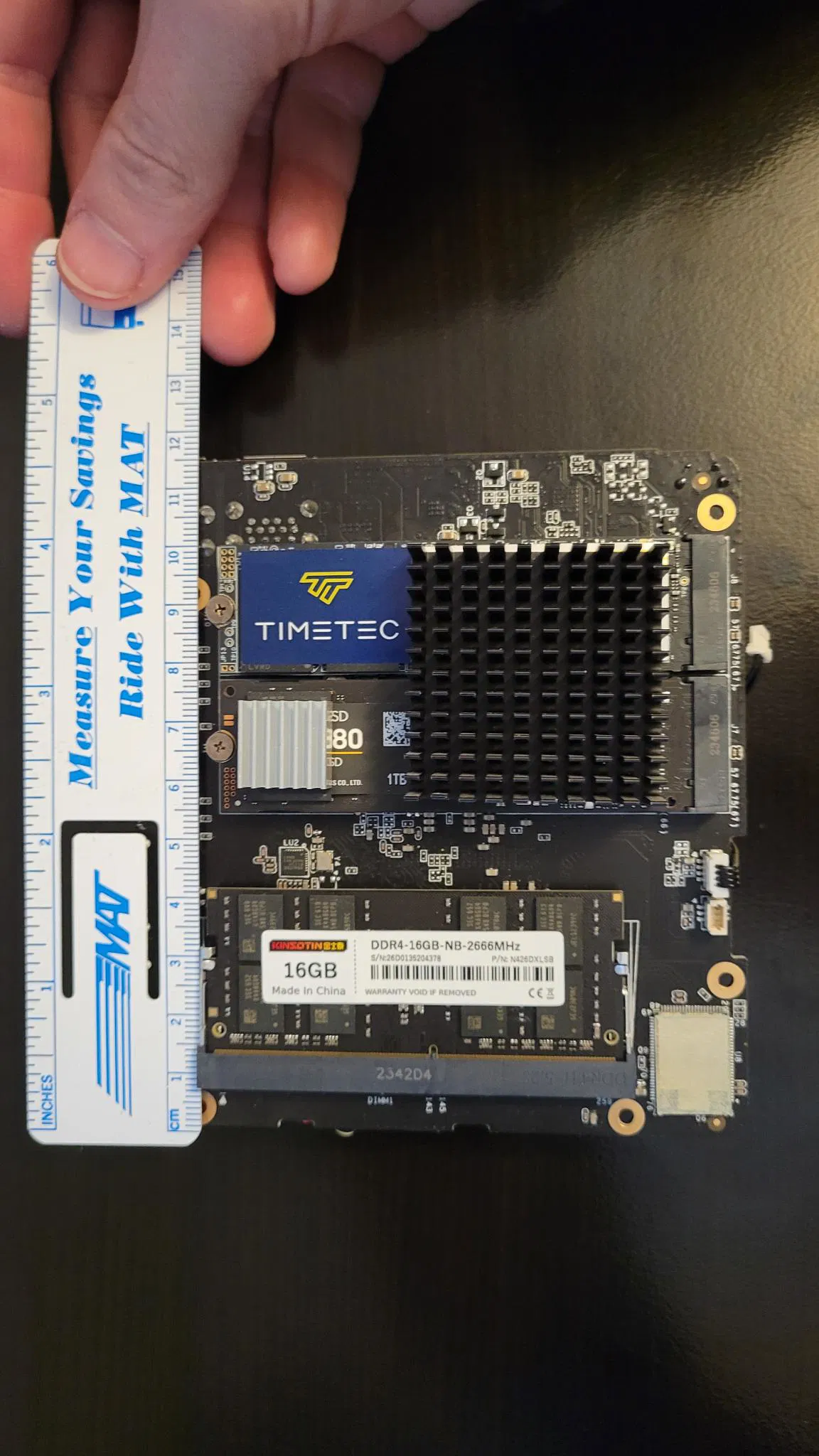

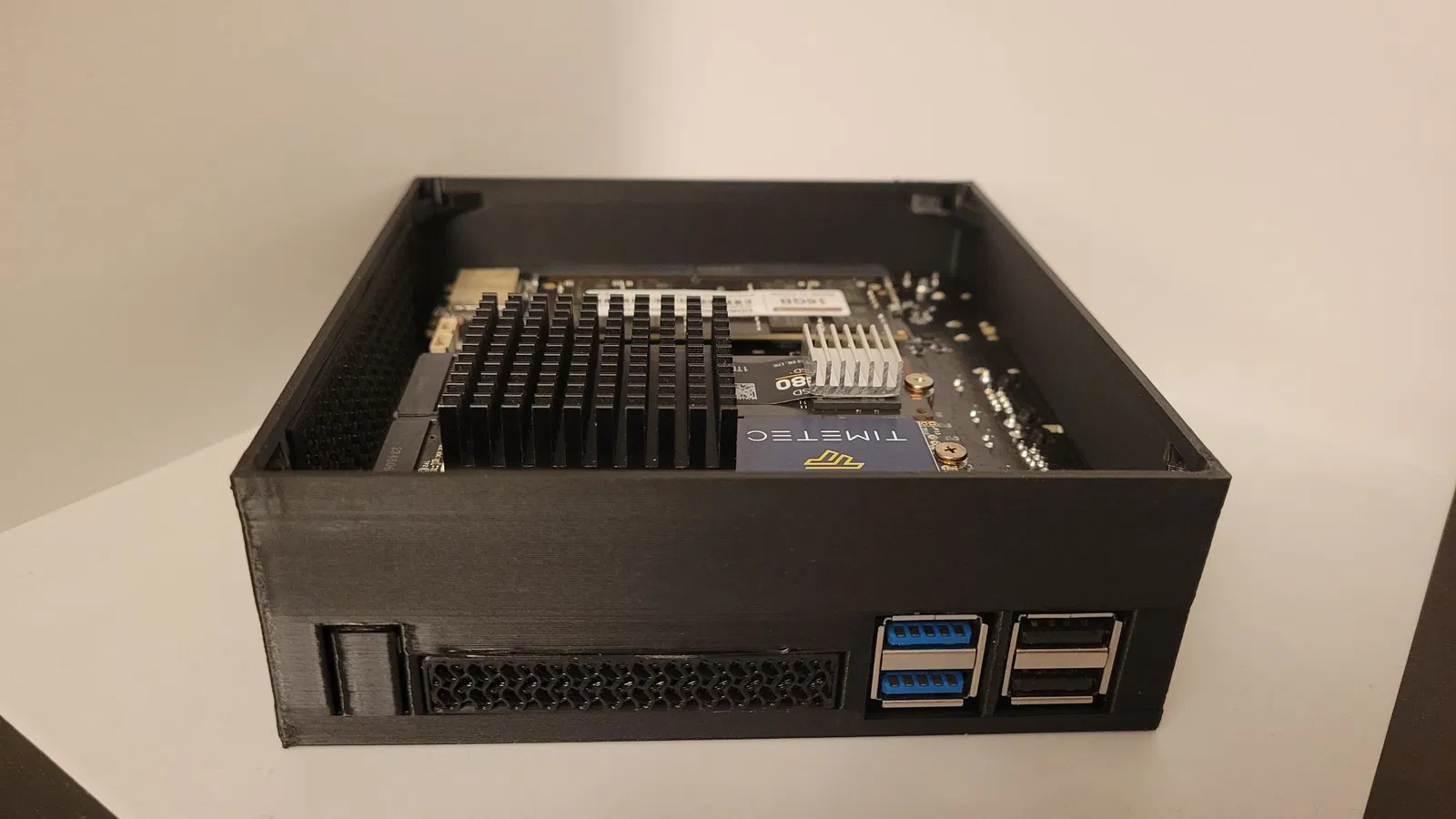

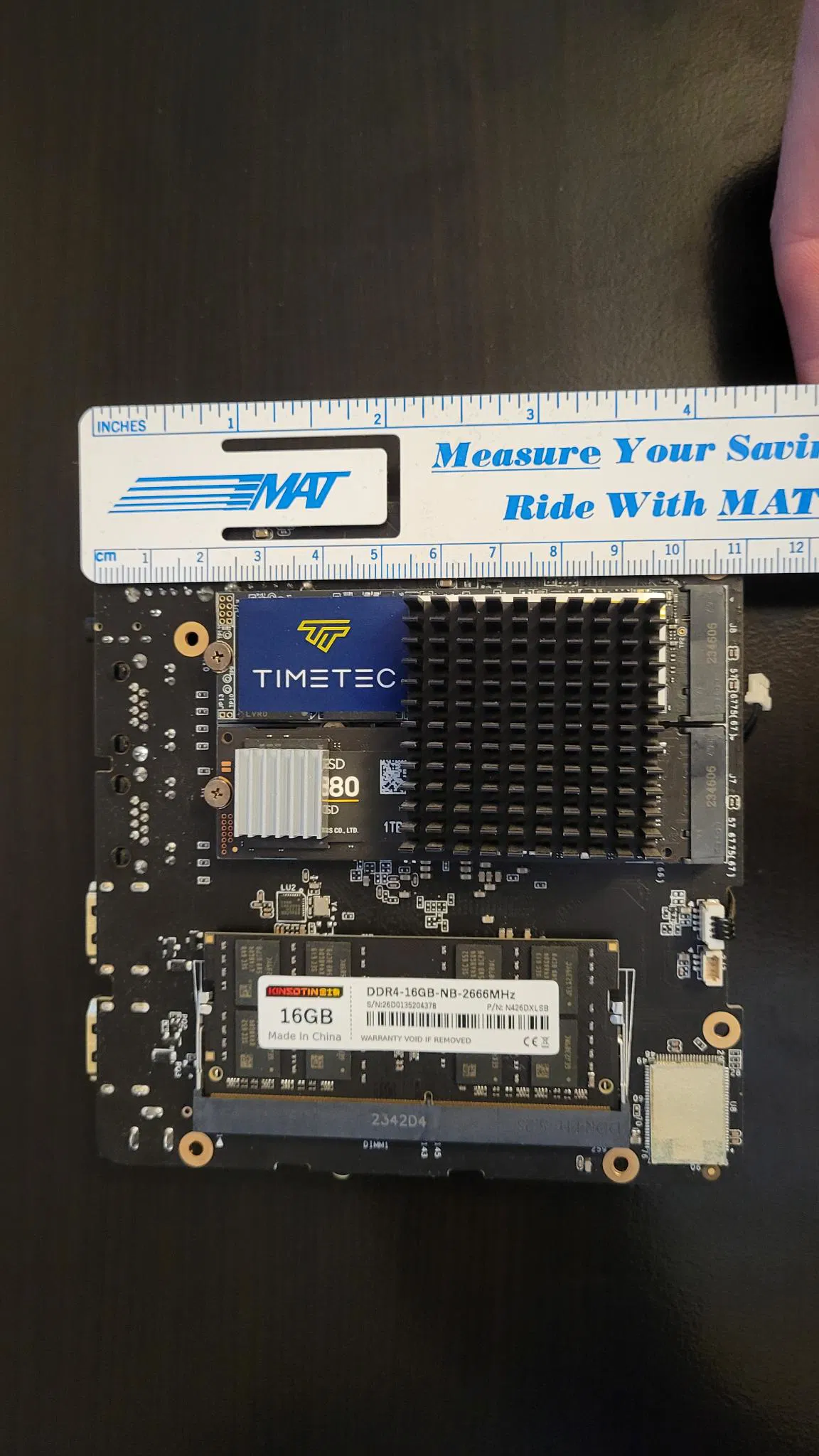

Mình có một con mini PC Acemagic S1 và thấy nhiệt độ của các ổ M.2 chưa ổn lắm, nên mình tháo tấm hông ra rồi gắn thêm heatsink 40mm x 40mm lên đó. Vấn đề là sau khi gắn heatsink thì tấm hông không còn lắp vừa nữa, nên mình tự thiết kế một cái case mới hoàn toàn bằng Blender.

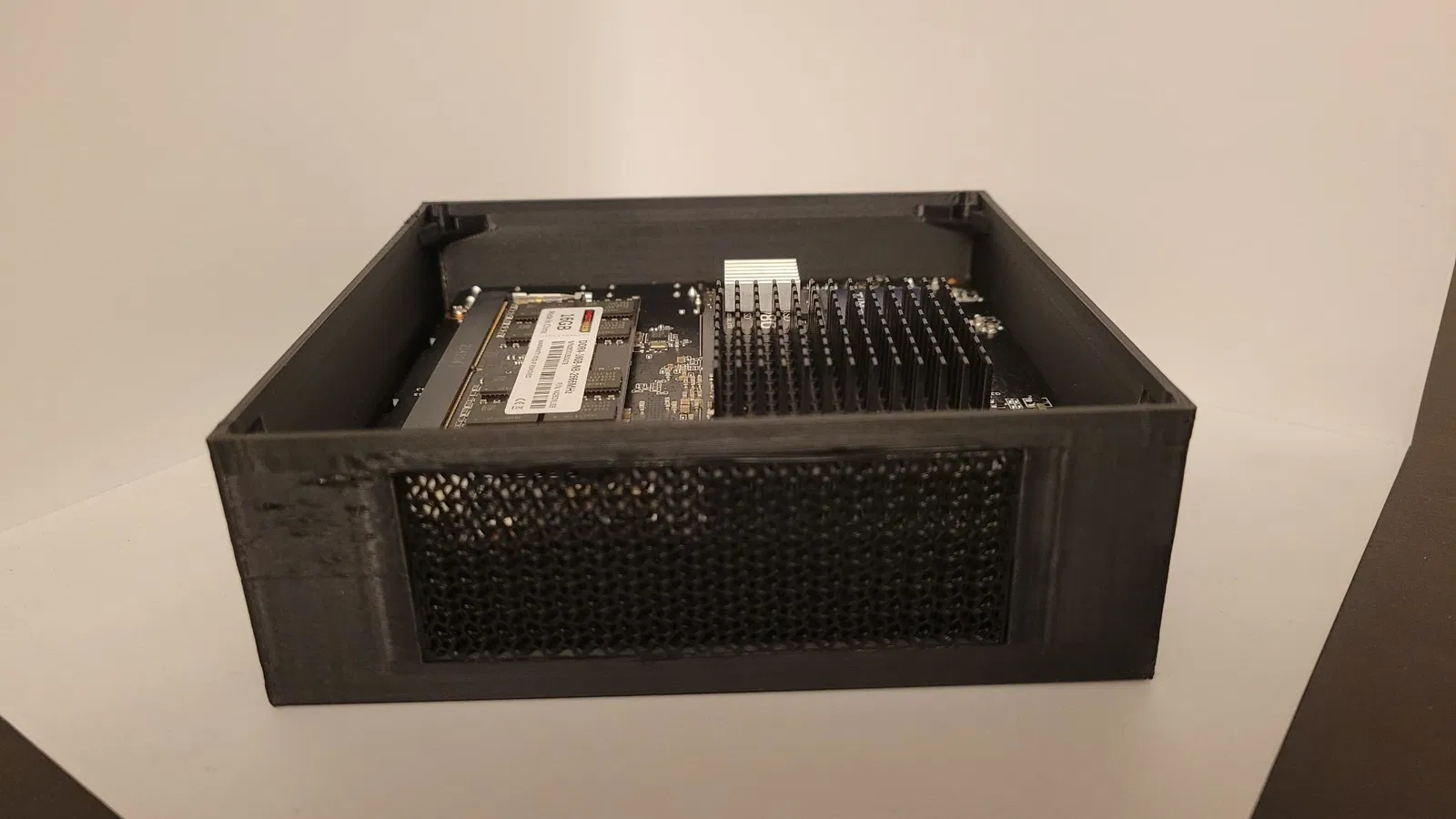

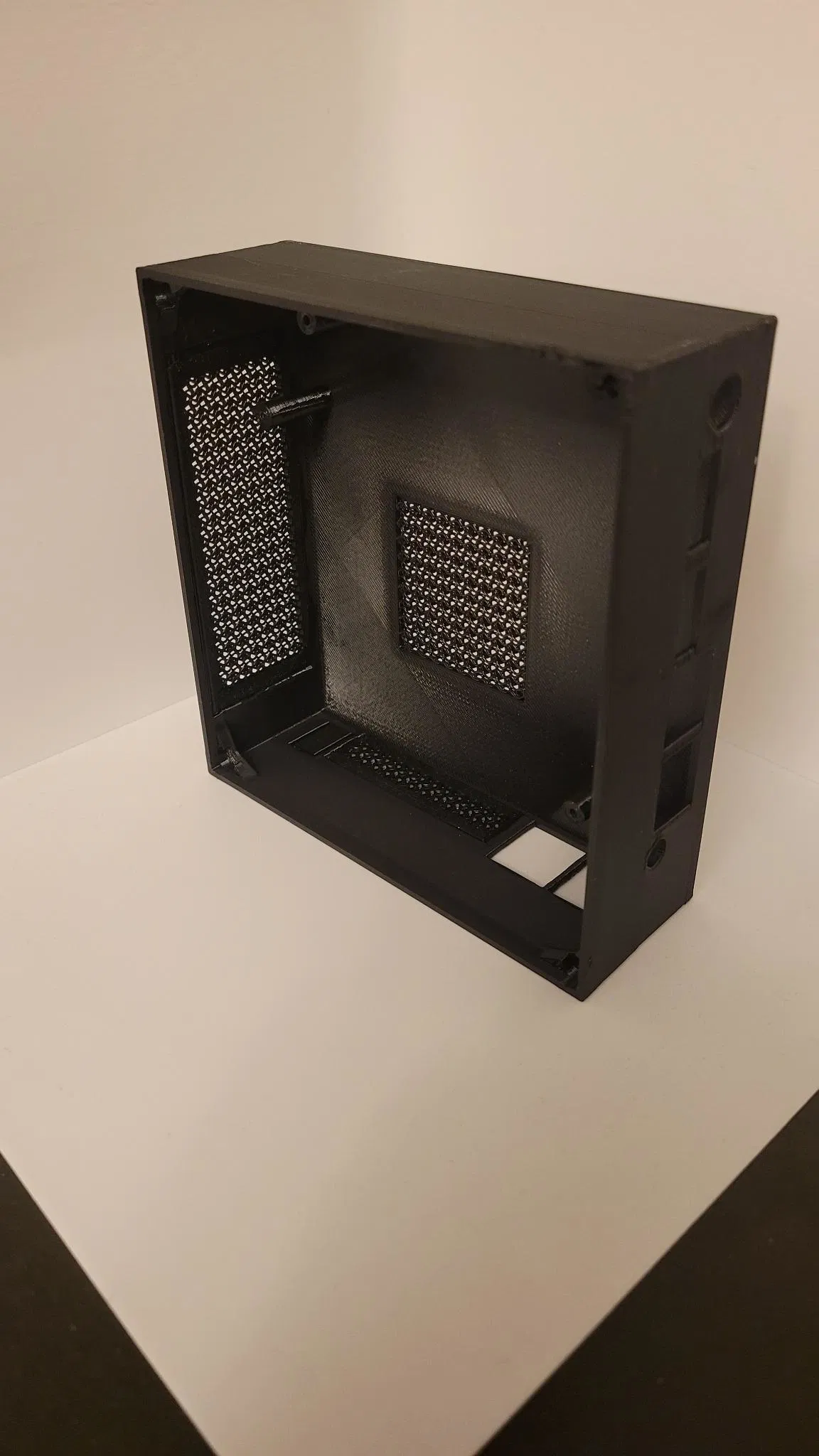

Mình sẽ chia sẻ file STL, nhưng file 3mf có chứa modifiers để chỉ in infill và không in top/bottom layers ở những chỗ cần đặt mesh. In các miếng khe thoáng bên hông (side vents) nằm phẳng với modifiers, rồi dùng keo 502 (superglue) dán cố định vào vị trí.
Các lỗ được thiết kế để dùng lại đúng loại ốc từ case S1 zin, chỉ cần 4 con ốc là đủ để cố định board.

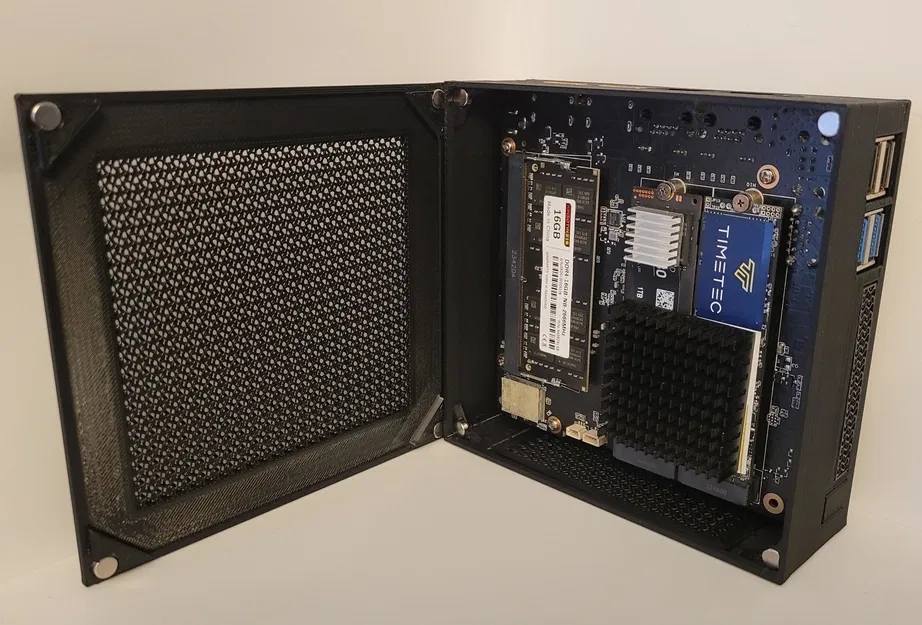

Nam châm dùng loại 6mm x 2.6mm để giữ tấm panel. 4 lỗ nam châm trên thân case chính là dạng friction fit, còn 4 lỗ trên tấm panel thì cần chấm superglue để cố định.
In bằng Overture PETG trên Prusa MK4S với nozzle 0.4mm, layer height 0.28mm
Thông số in
- Định dạng
- 3mfstl
- Số file mô hình
- 5
- Tổng dung lượng
- 407,9 KB
- File lớn nhất
- 164,7 KB
