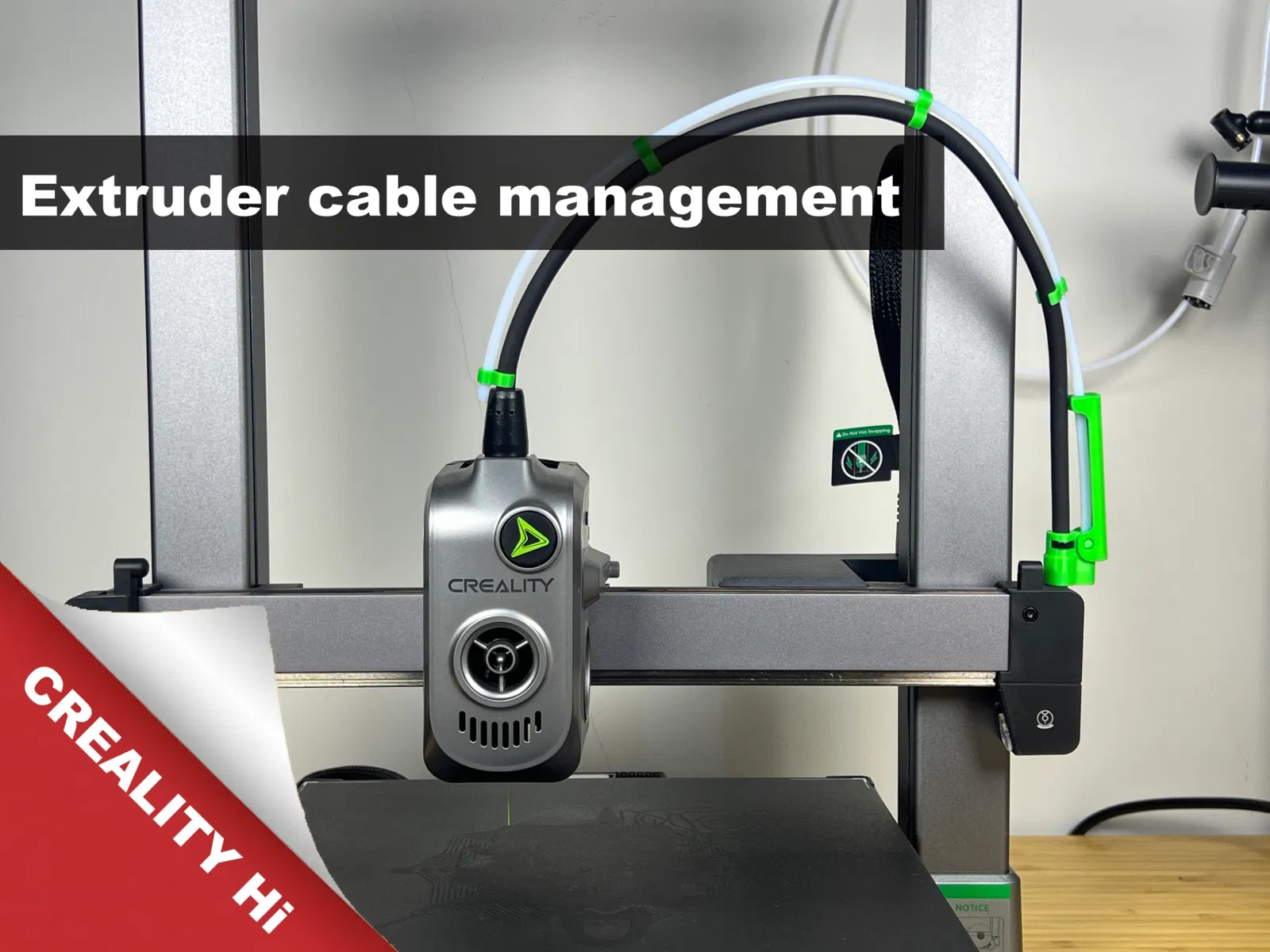

Creality Hi - Quản Lý Dây Cáp Extruder (Chống Xệ No-Sag)
Mod quản lý dây cho Creality Hi giúp dây cáp toolhead không bị chùng/xệ, giữ chuyển động mượt và hạn chế vướng khi in. Dùng PTFE tube làm “xương sống” tạo vòng cung chuẩn, kèm clip và dây rút để cố định.
Mô tả

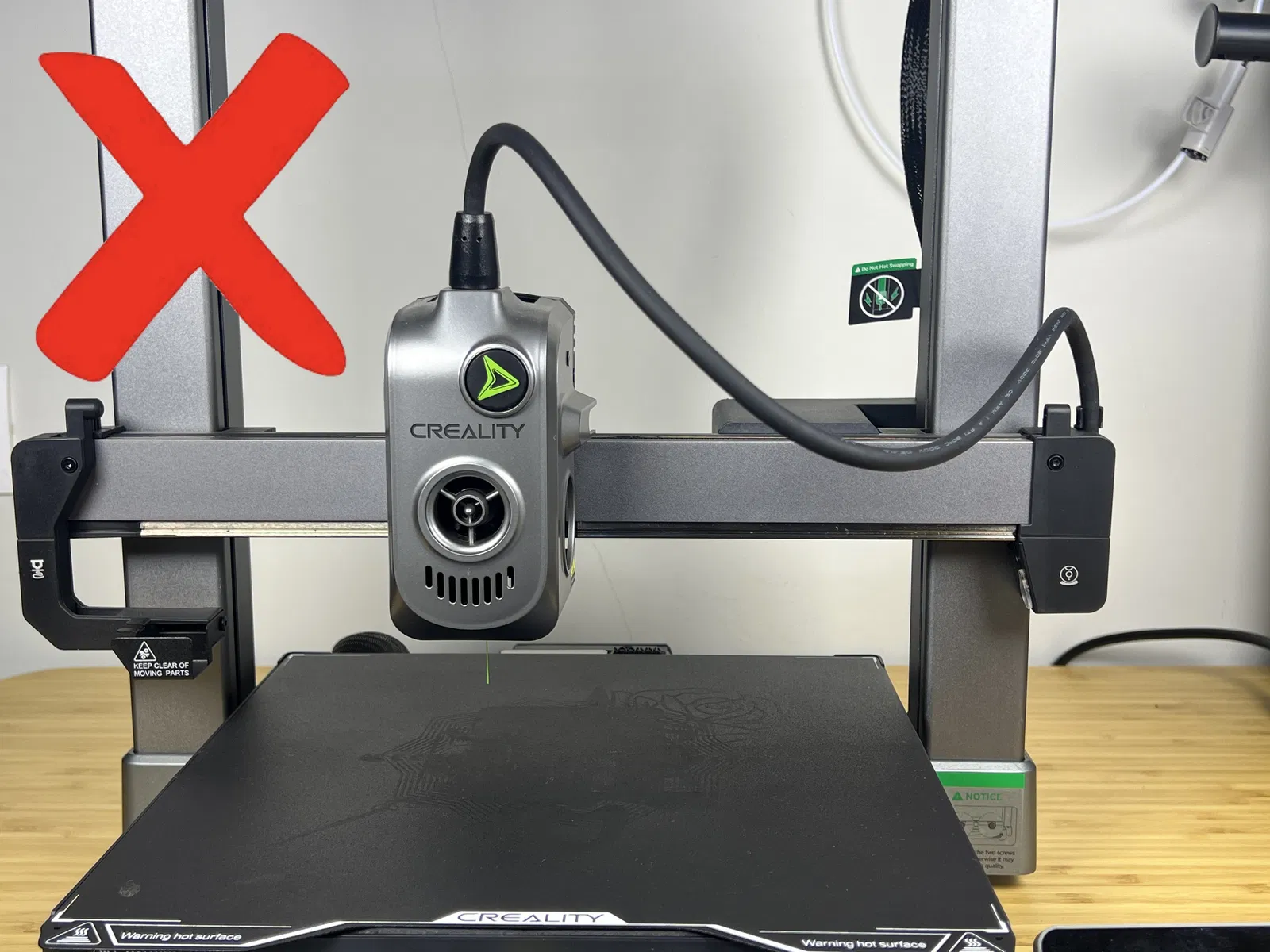

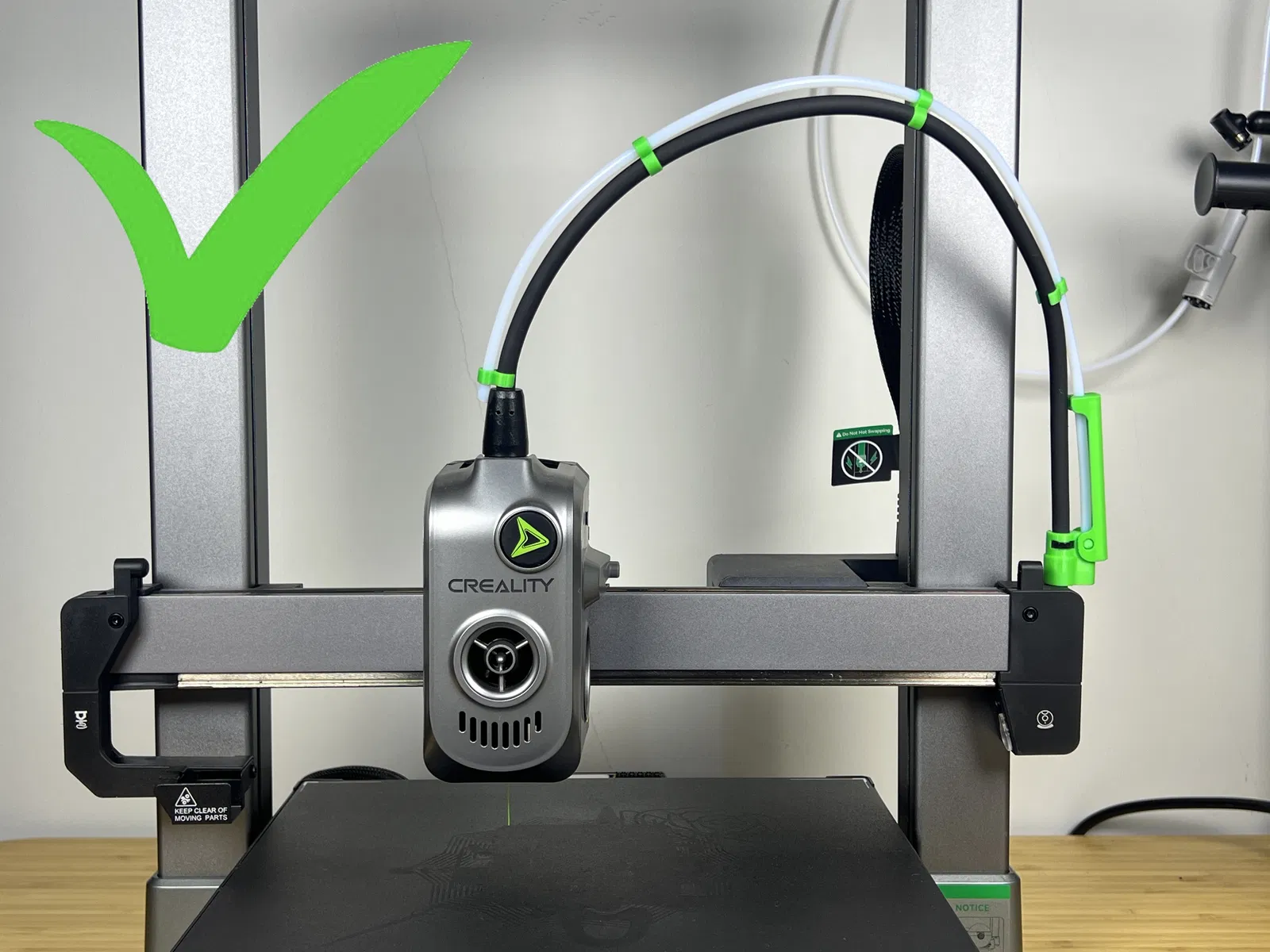

Nâng hiệu năng và độ gọn gàng cho Creality Hi với giải pháp quản lý dây đơn giản này. Mod này giúp dây cáp chính của toolhead không bị chùng hay xệ xuống, đảm bảo chuyển động mượt mà và tránh khả năng vướng khi in.
Thiết kế dùng PTFE tube như một “xương sống” linh hoạt để giữ form vòng cung chuẩn và tăng độ đỡ cho sợi cáp.
Vật liệu cần chuẩn bị:
-
PTFE Tube: 1 x đoạn dài 46cm
-
1 cái – Dây rút tự khóa 2,5x100
Các bước thực hiện:
-
Lắp phần đế: Gắn phần đế vào tay đỡ (support arm)
-
Đặt PTFE: Đặt PTFE tube lên rãnh dẫn (guide) của tay đỡ.
-
Canh vị trí: Đặt toàn bộ cụm này lên dây cáp chính của Creality Hi.
-
Cố định phần đế: Dùng một dây rút nhỏ để siết cố định phần đế, rồi dùng kềm cắt bỏ phần dư.
-
Lắp các clip: Bấm 4 cái clip vào PTFE tube.
-

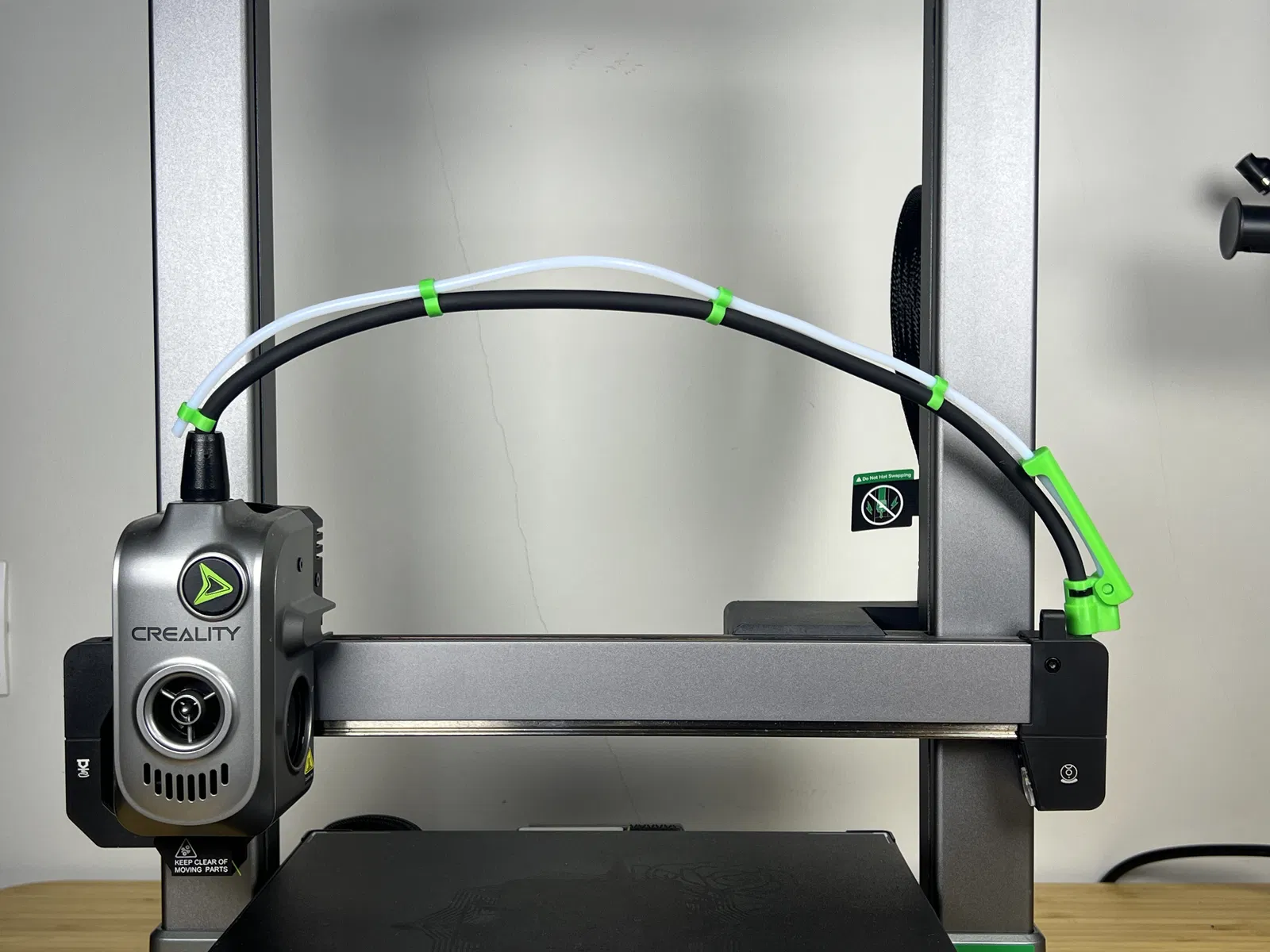

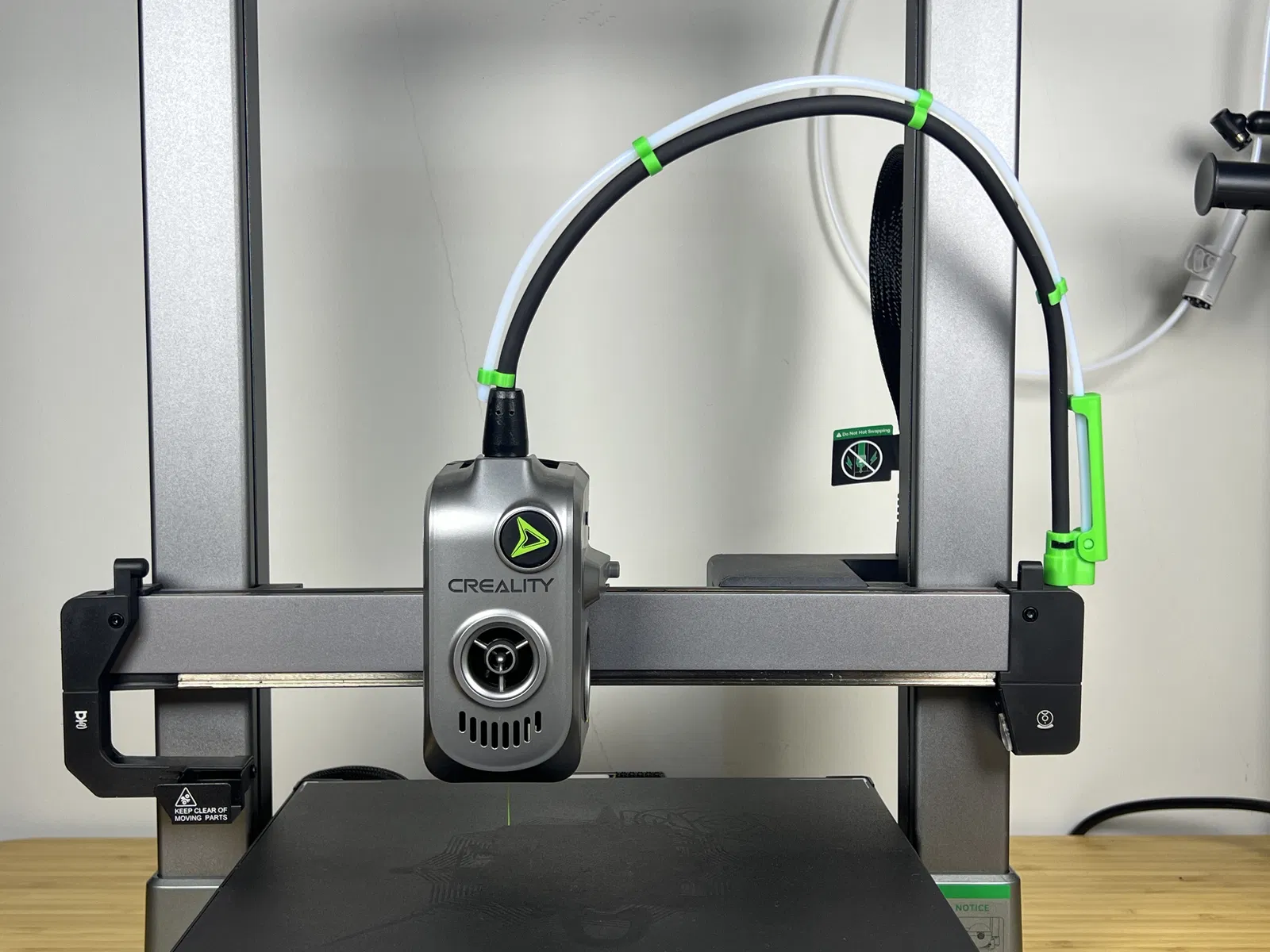

Tạo vòng cung cuối: Gài các clip vào cụm dây extruder, chỉnh cho thành hình vòng cung.
-
Xong!: Tận hưởng bản nâng cấp cho Creality Hi của bạn.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
