Raspberry Pi Apache 2800 Pentesting Rig (Bộ rig pentest trong vali Apache 2800)

Tổng quan

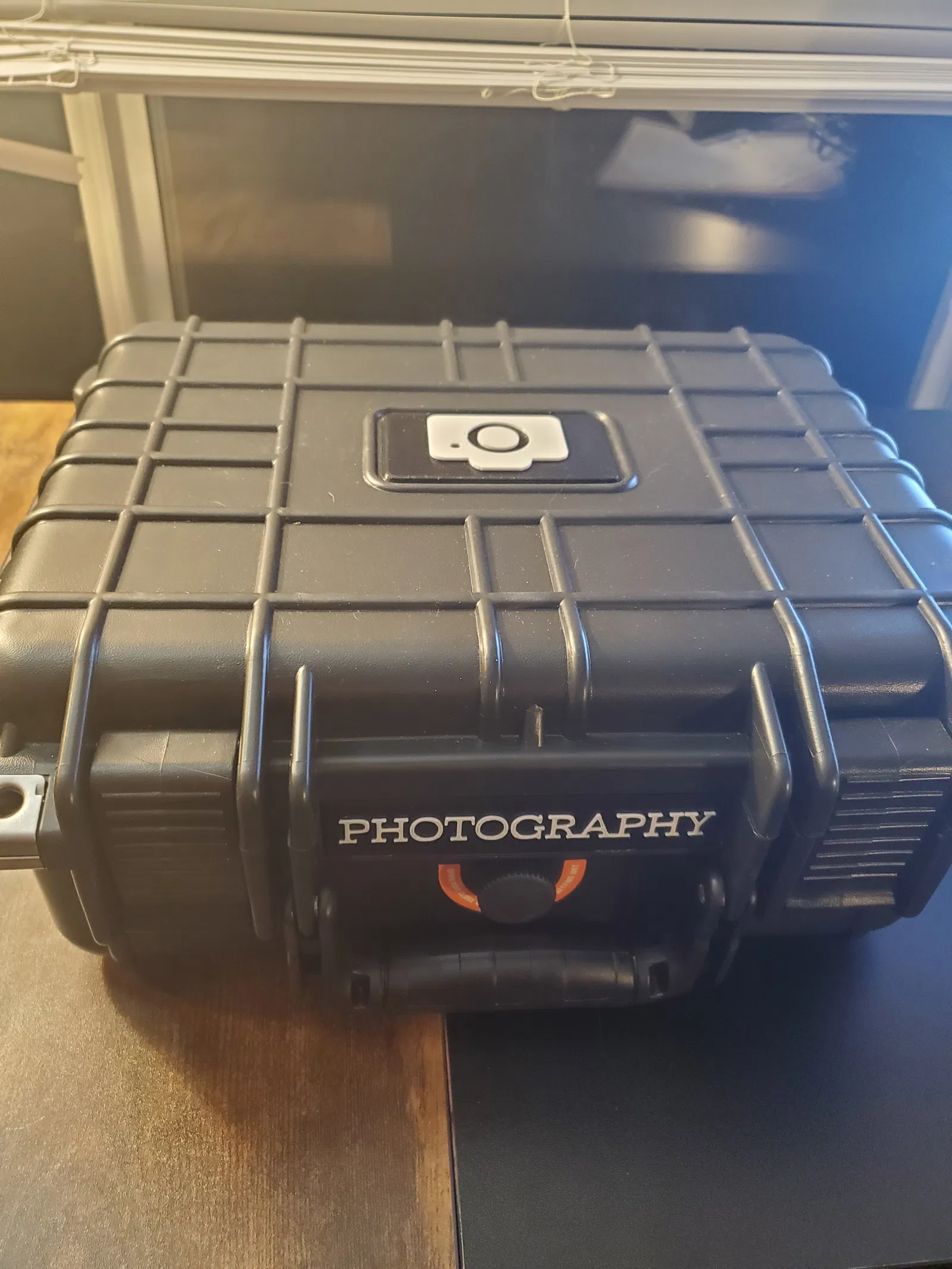

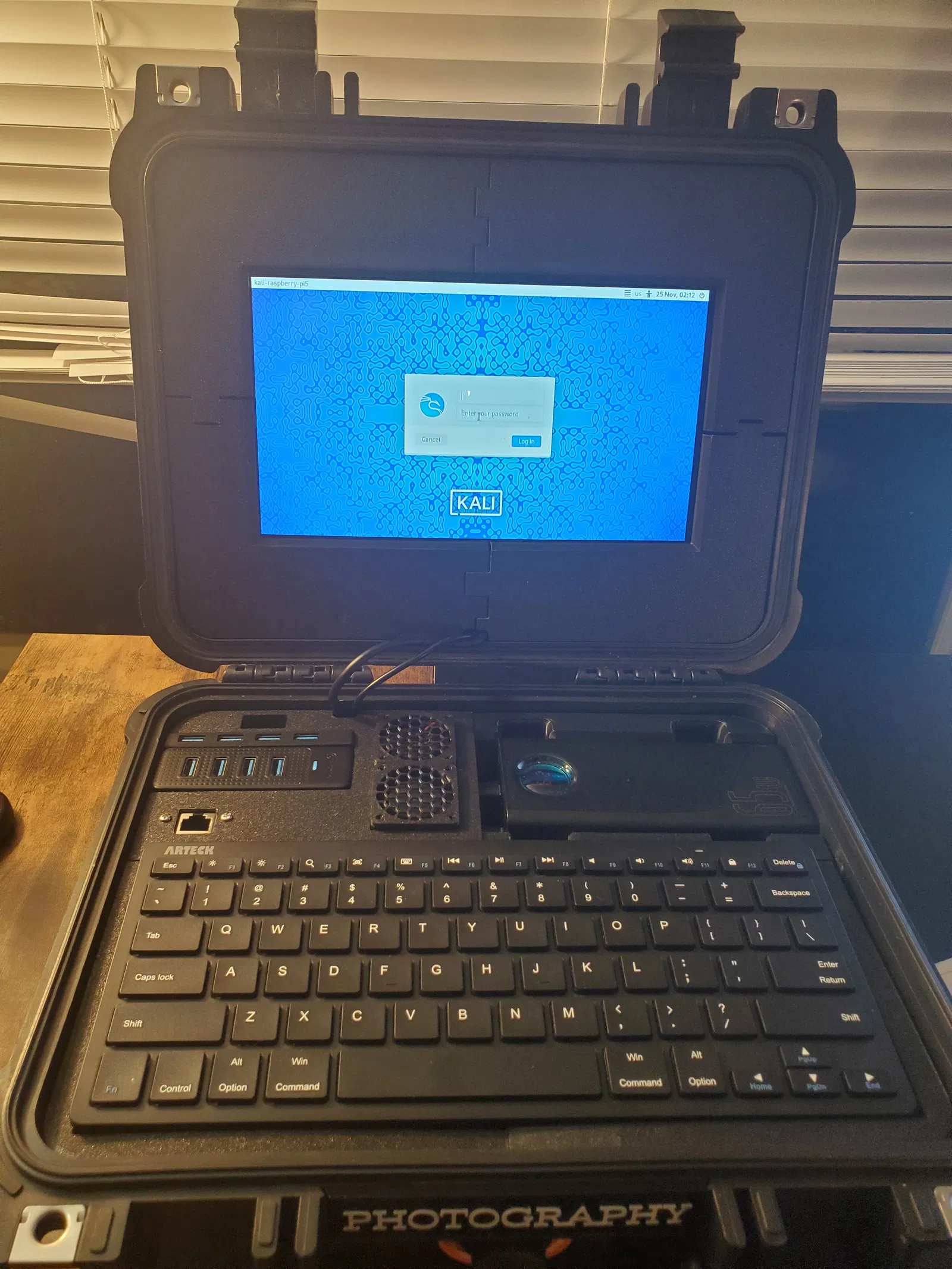

Dự án này tích hợp Raspberry Pi 5, màn hình 10.1", pin sạc dự phòng (power bank), hệ thống tản nhiệt và các thiết bị ngoại vi vào một vali Apache 2800 của Harbor Freight. Đây là bước tiền đề cho mẫu Raspberry Pi Briefcase Pentesting Rig.

Lưu ý: Dự án này hướng tới mục đích học tập và dùng trong môi trường lab. Vui lòng đảm bảo mọi hoạt động đều tuân thủ luật hiện hành và yêu cầu được cấp quyền/ủy quyền khi làm việc với mạng.

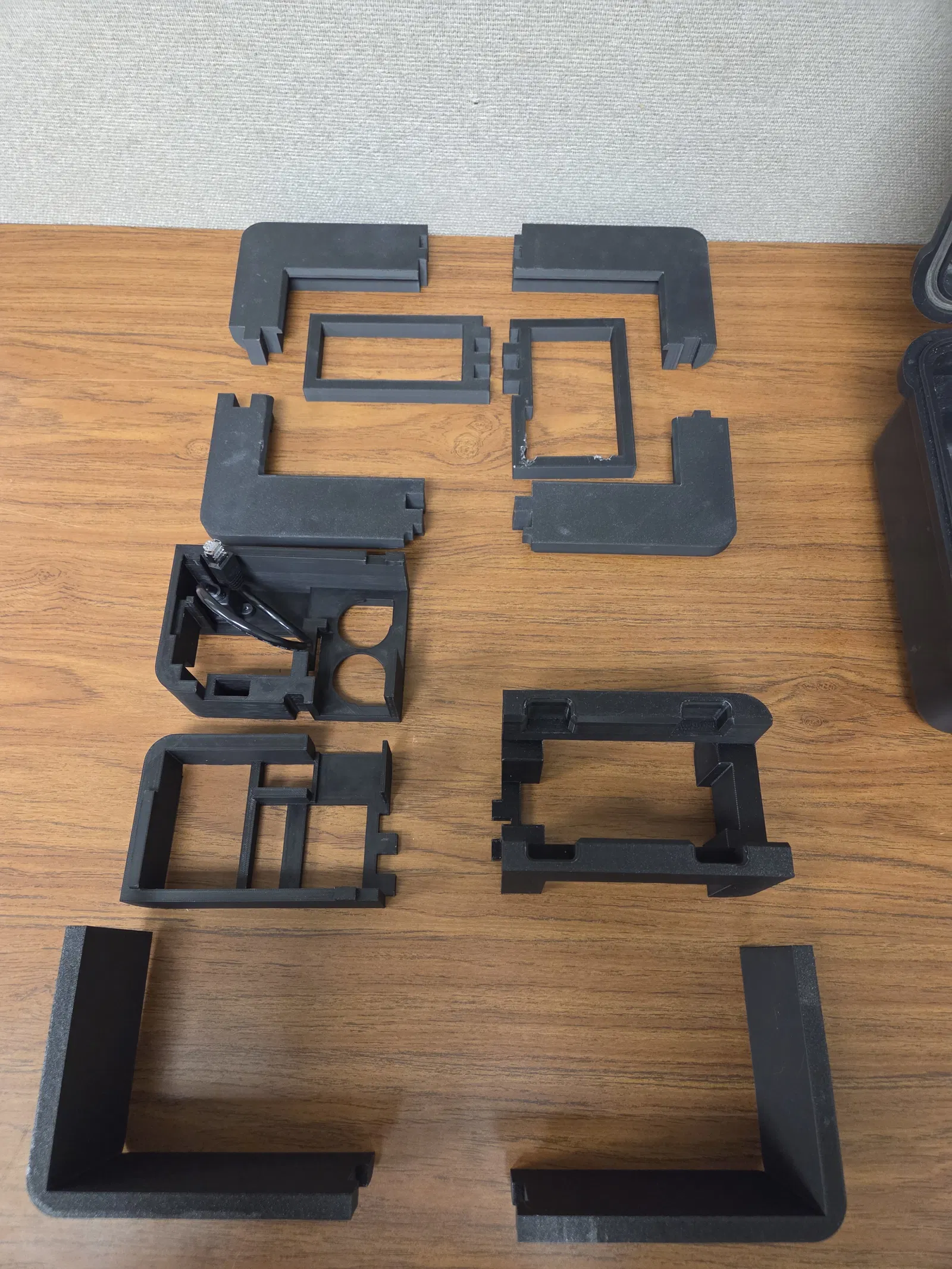

Vật liệu

Phần in (Printed Parts)

Cụm đế (Base Components)

• base_battery_holder

• base_keyboard_left

• base_keyboard_right

• base_pi_holder

Cụm màn hình (Screen Components)

• screen_back

• screen_back2

• screen_bottom_left

• screen_bottom_right

• screen_top_left

• screen_top_right

Khác

• i_o_hub

• (x2)

• Fan cover pins (x8)

Phần cứng (tùy chọn)

• Nam châm đĩa 0.187 in. (dài) x 0.5 in. (rộng) (x8)

  • Sản phẩm đã dùng

Điện tử

• Raspberry Pi 5 (tùy chọn NVMe HAT)

• Quạt 40mm (x2)

  • Sản phẩm đã dùng

• Màn hình 10.1"

  • Sản phẩm đã dùng

• USB Hub (x2)

  • Sản phẩm đã dùng

  • Sản phẩm đã dùng

• Ethernet Extender

  • Sản phẩm đã dùng

• Micro HDMI Male to HDMI Female

  • Sản phẩm đã dùng

• Bàn phím Bluetooth

  • Sản phẩm đã dùng

• Chuột Bluetooth

  • Sản phẩm đã dùng

• Pin sạc dự phòng USB-C 65W
  Yêu cầu:

  • Khuyến nghị 65W

  • Phải vừa kích thước ngăn pin

  • Có thể cấp nguồn đồng thời cho Raspberry Pi 5 và màn hình

  • Lưu ý: Bản build gốc dùng power bank Baseus BS-30KP365. Mẫu này sau đó đã bị thu hồi (recalled) và không khuyến nghị sử dụng. Hãy chọn một lựa chọn đang sản xuất hiện tại, đáp ứng các thông số ở trên.

• Cáp HDMI

• Cáp nguồn cho Pi

• Cáp nguồn cho màn hình

Linh tinh

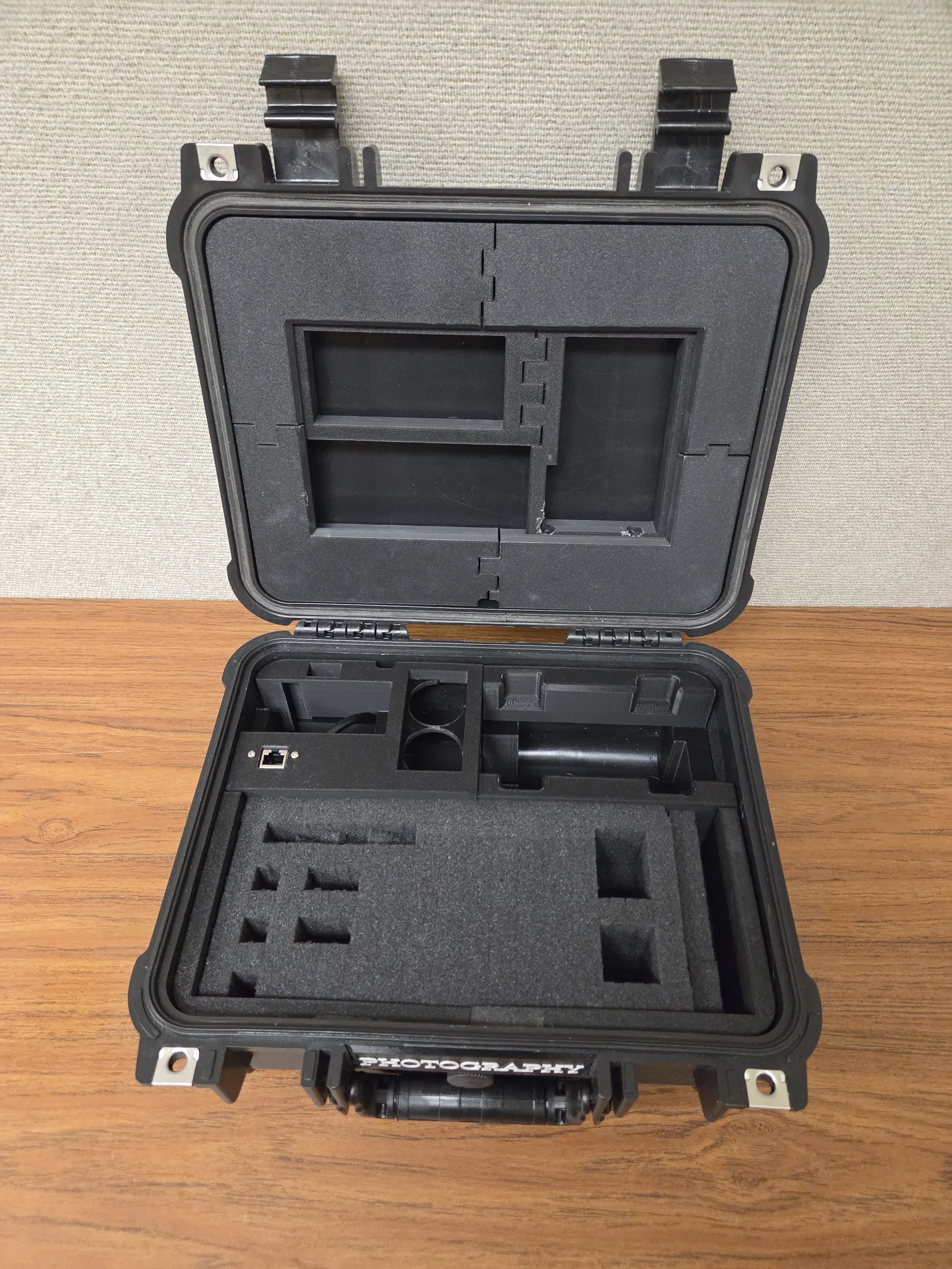

• Mút xốp (foam) tách rời từ lớp mút có sẵn

Dụng cụ

• Keo dán (E6000 hoặc epoxy) nếu dùng nam châm

Hướng dẫn lắp ráp

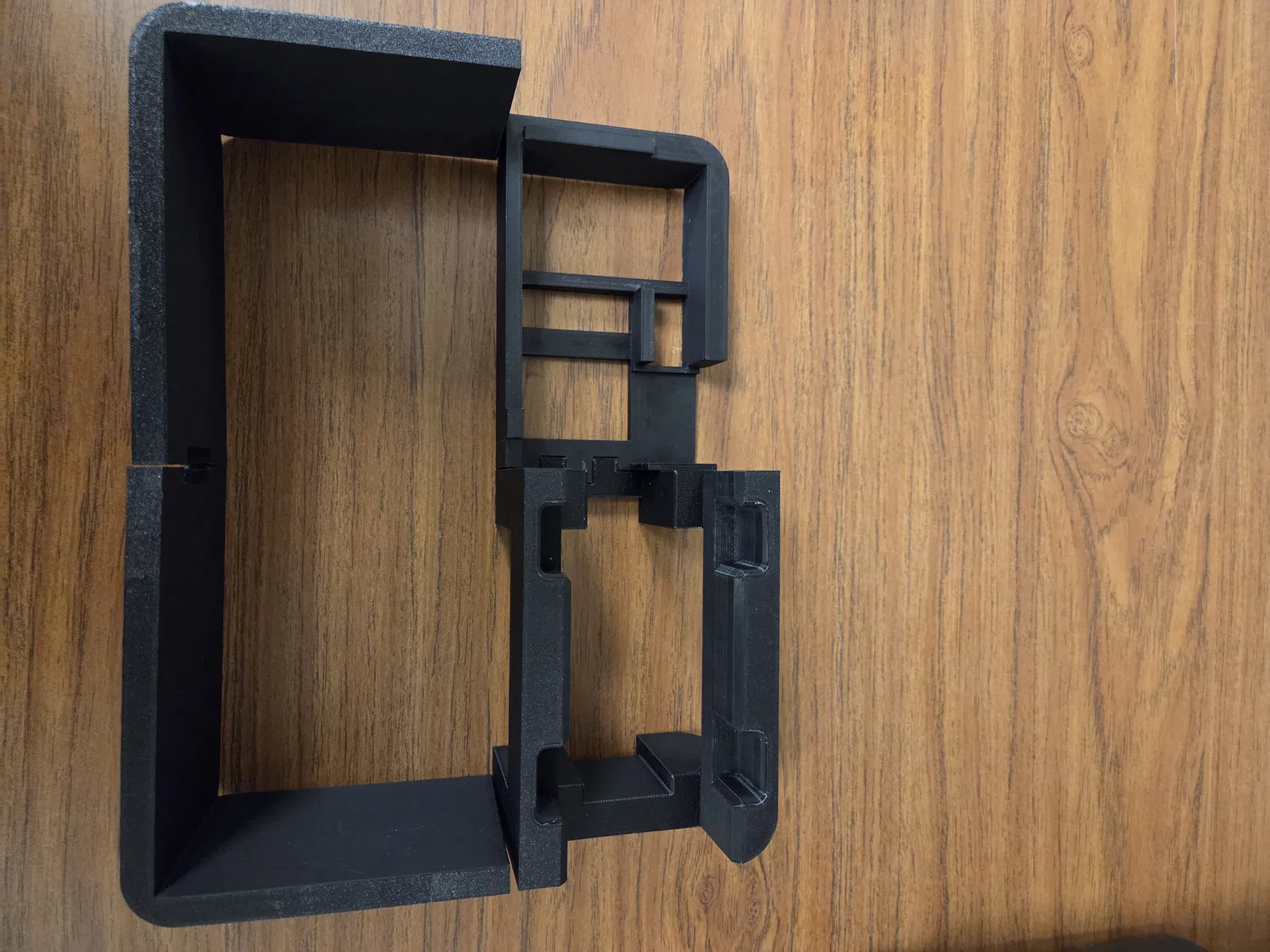

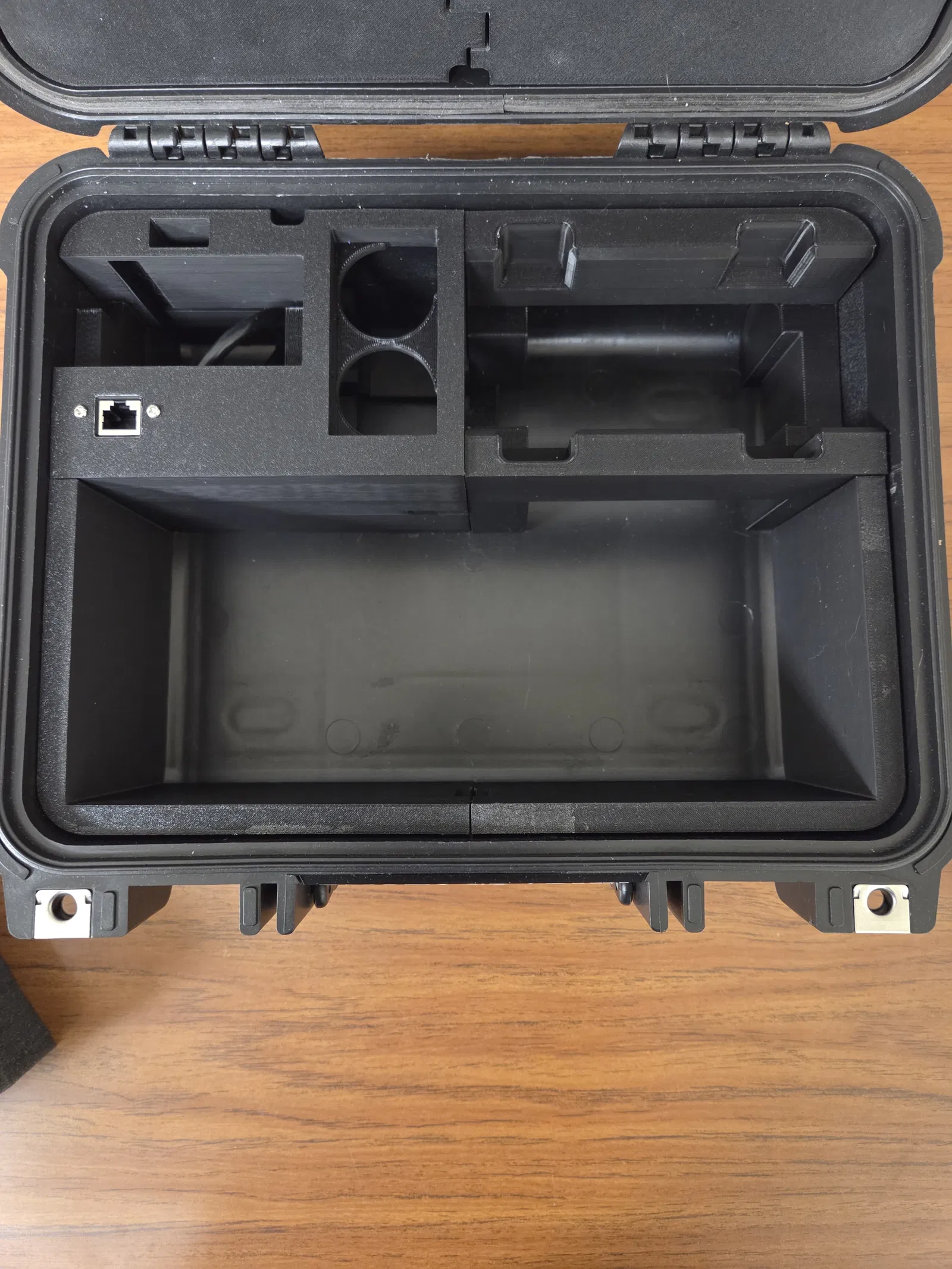

1. Lắp cụm đế

Bước A – Ghép các phần khung đế

Các chi tiết chịu lực chính của phần đế gồm:

• base_battery_holder

• base_pi_holder

Hai phần này khóa trực tiếp vào nhau.

1. Canh các ngàm (tabs) giữa base_battery_holder và base_pi_holder.

2. Ấn chặt cho tới khi các ngàm vào hết vị trí.

Hai chi tiết này tạo thành lõi kết cấu của cụm phía dưới.

Bước B – Lắp các gối đỡ bàn phím

Hai chi tiết hai bên bàn phím:

• base_keyboard_left

• base_keyboard_right

sẽ không “snap” (bật khóa) cố định vào vị trí.

Thay vào đó, chúng:

• Lắp kiểu ép khít (friction-fit) tỳ vào các chi tiết khung đế

• Dựa vào thành vỏ vali để giữ ngang (lateral retention)

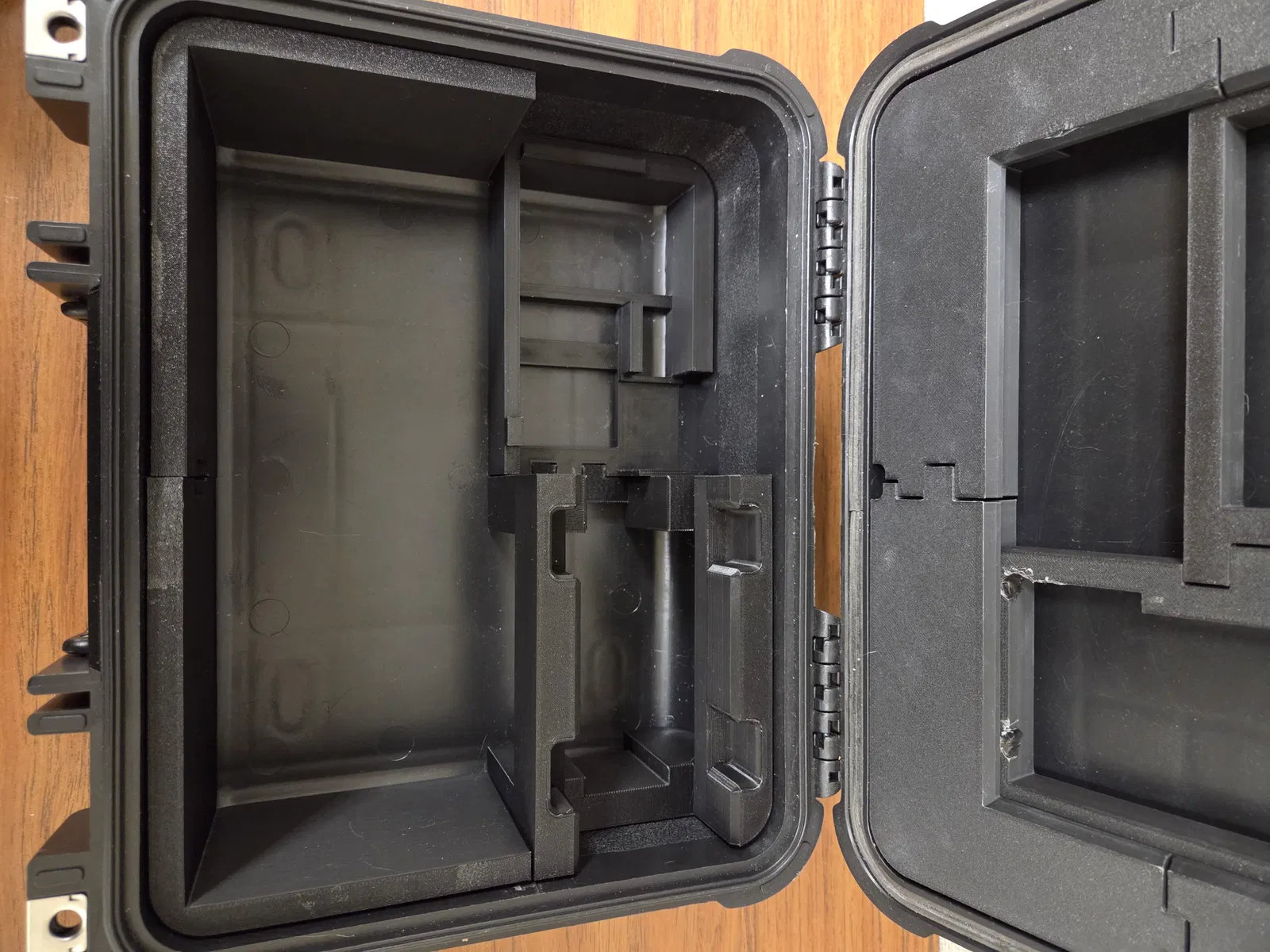

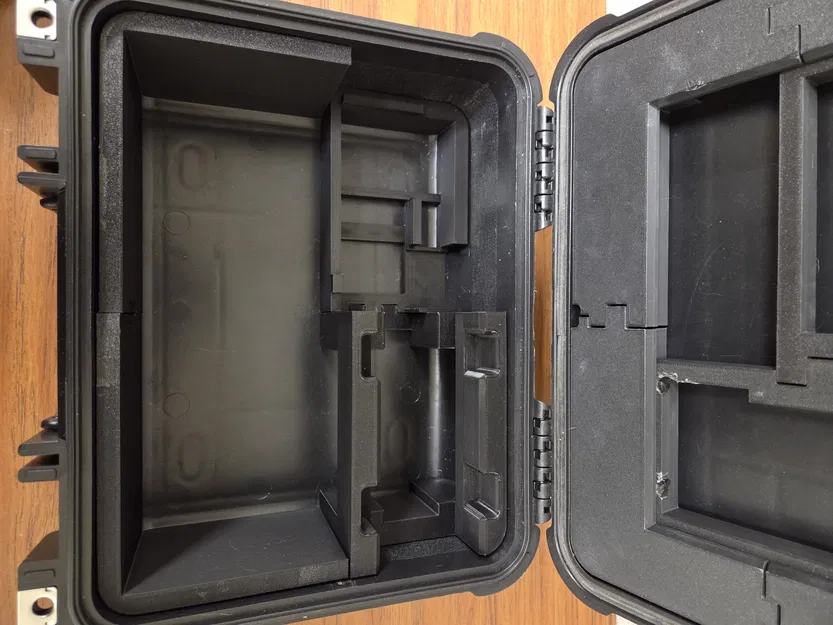

Đặt chúng áp sát cụm lõi đế đã lắp và kiểm tra độ vừa trong nửa dưới của vali Apache 2800.

Nên đặt toàn bộ cụm vào trong vali trước khi lắp điện tử.

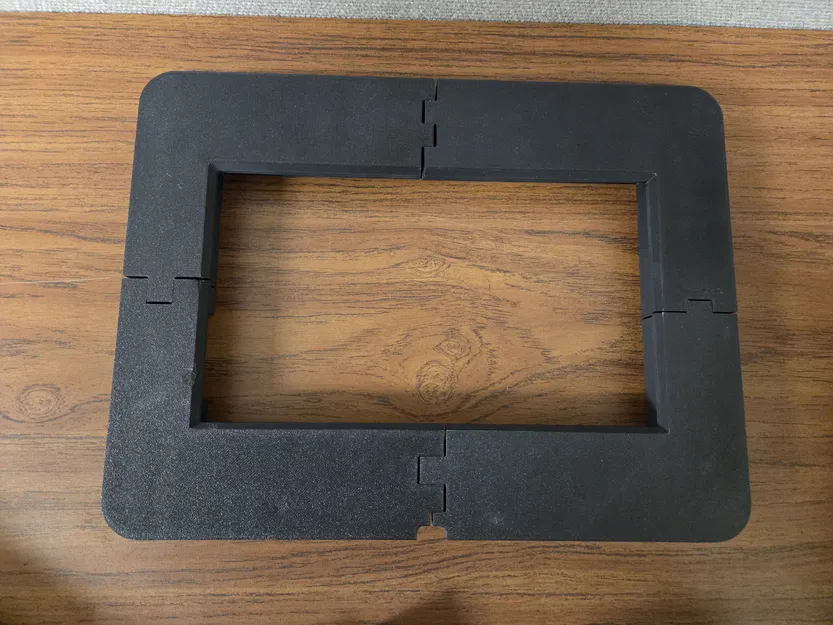

2. Lắp khung viền màn hình (Screen Bezel)

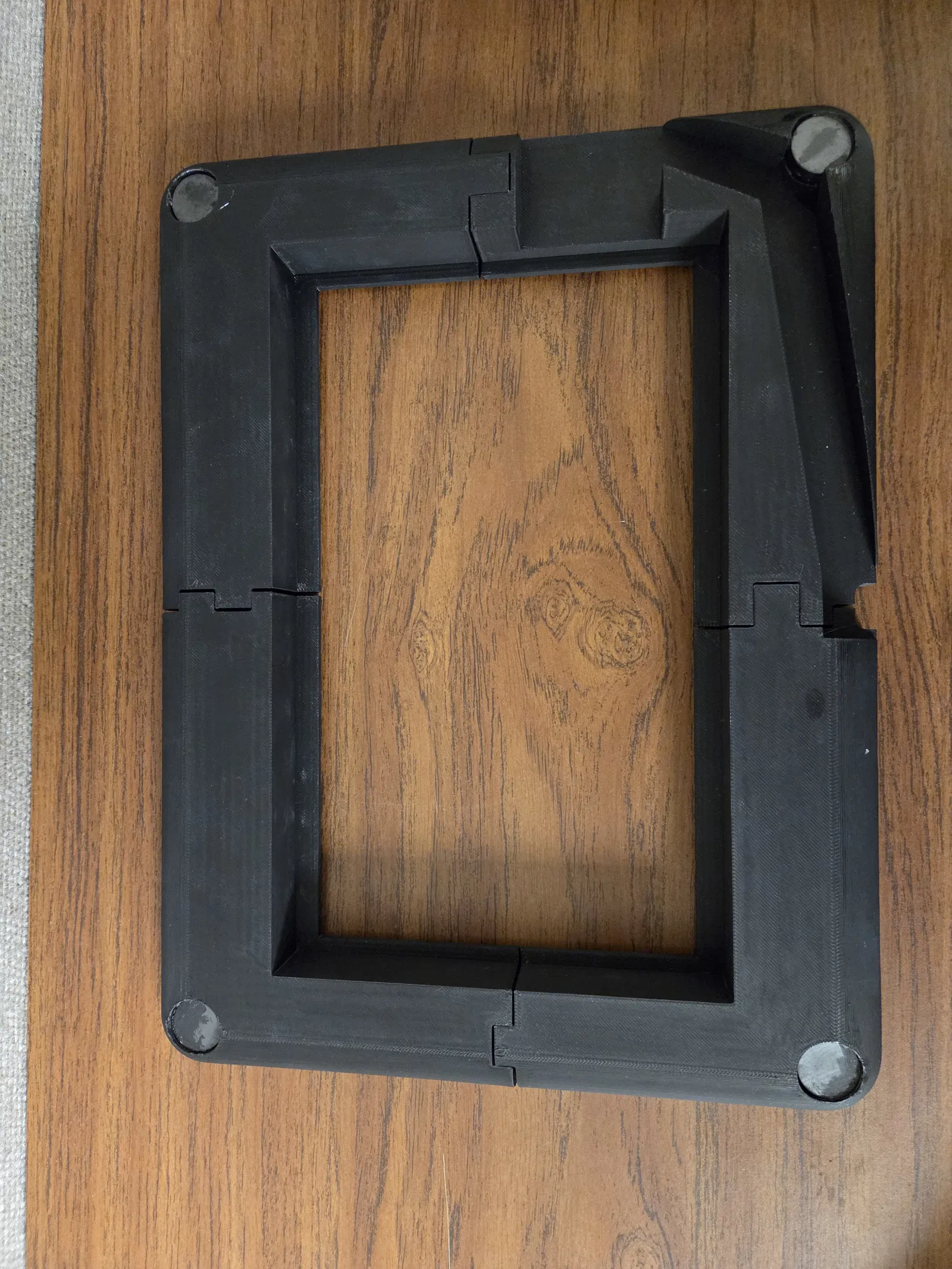

Bước A – Lắp phần viền trước

Ghép các chi tiết sau:

• screen_top_left

• screen_top_right

• screen_bottom_left

• screen_bottom_right

Các chi tiết này khóa với nhau bằng ngàm và khe (tabs & slots) tích hợp, tạo thành khung viền cứng bao quanh màn hình.

Ấn chặt để các mối ghép vào hết.

Bước B – Đặt màn hình

1. Đặt màn hình 10.1" vào trong khung viền đã lắp.

2. Canh cho màn hình nằm phẳng (flush) và ngay giữa.

Bước C – Lắp lưng màn hình

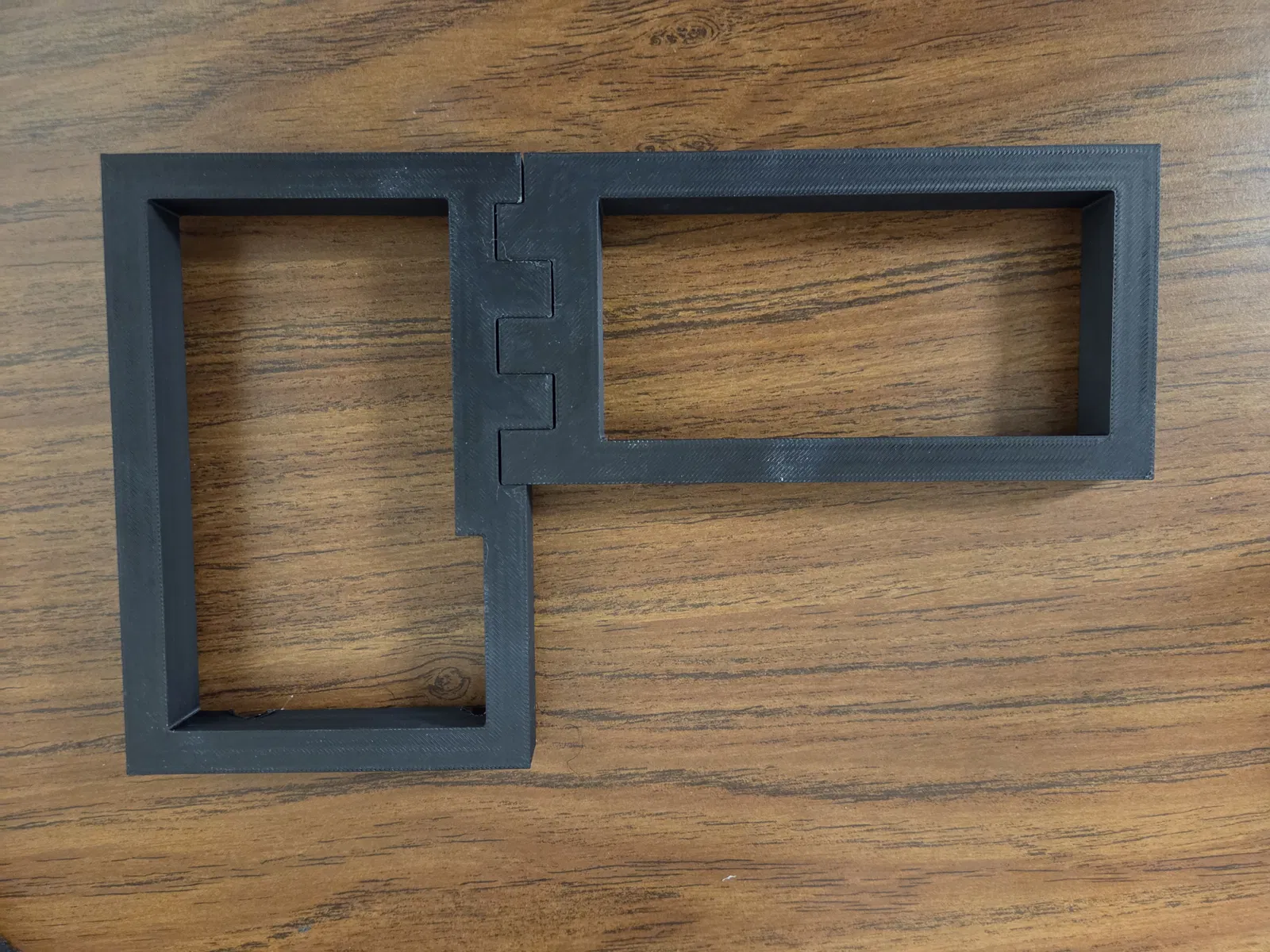

1. Bật khóa (snap) screen_back và screen_back2 vào nhau.

2. Đặt cụm lưng đã ghép ra phía sau màn hình.

3. Ấn vào vị trí để tấm lưng kẹp màn hình chắc giữa phần viền và cụm lưng.

Lúc này màn hình sẽ được giữ chắc giữa khung viền và cụm lưng.

3. Gắn cụm màn hình lên nắp vali

Khung viền có các chốt gắn (mounting pins) tích hợp, thiết kế để bấm vào các lỗ zin trên nắp Apache 2800.

1. Canh chốt vào đúng lỗ trên nắp.

2. Ấn cho tới khi nghe/feel “click” vào vị trí.

Tùy chọn gắn bằng nam châm

Nếu bạn muốn gắn cố định hơn, hoặc trong trường hợp chốt in bị gãy:

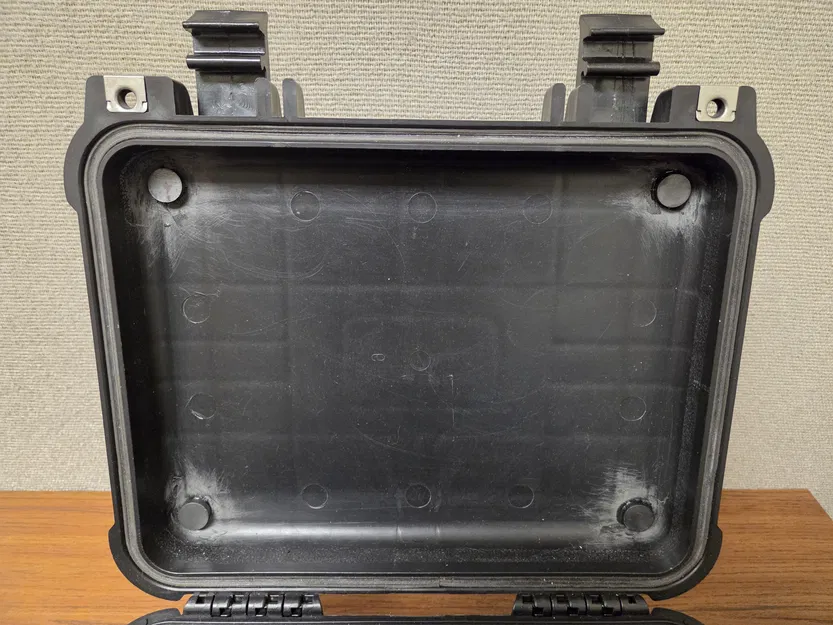

• Cắt bỏ phần lỗ zin trên nắp.

• Chà nhám bề mặt nắp.

• Gắn nam châm đĩa vào khung viền và các vị trí tương ứng trên nắp bằng keo.

• Đợi keo khô/đóng rắn hoàn toàn trước khi sử dụng.

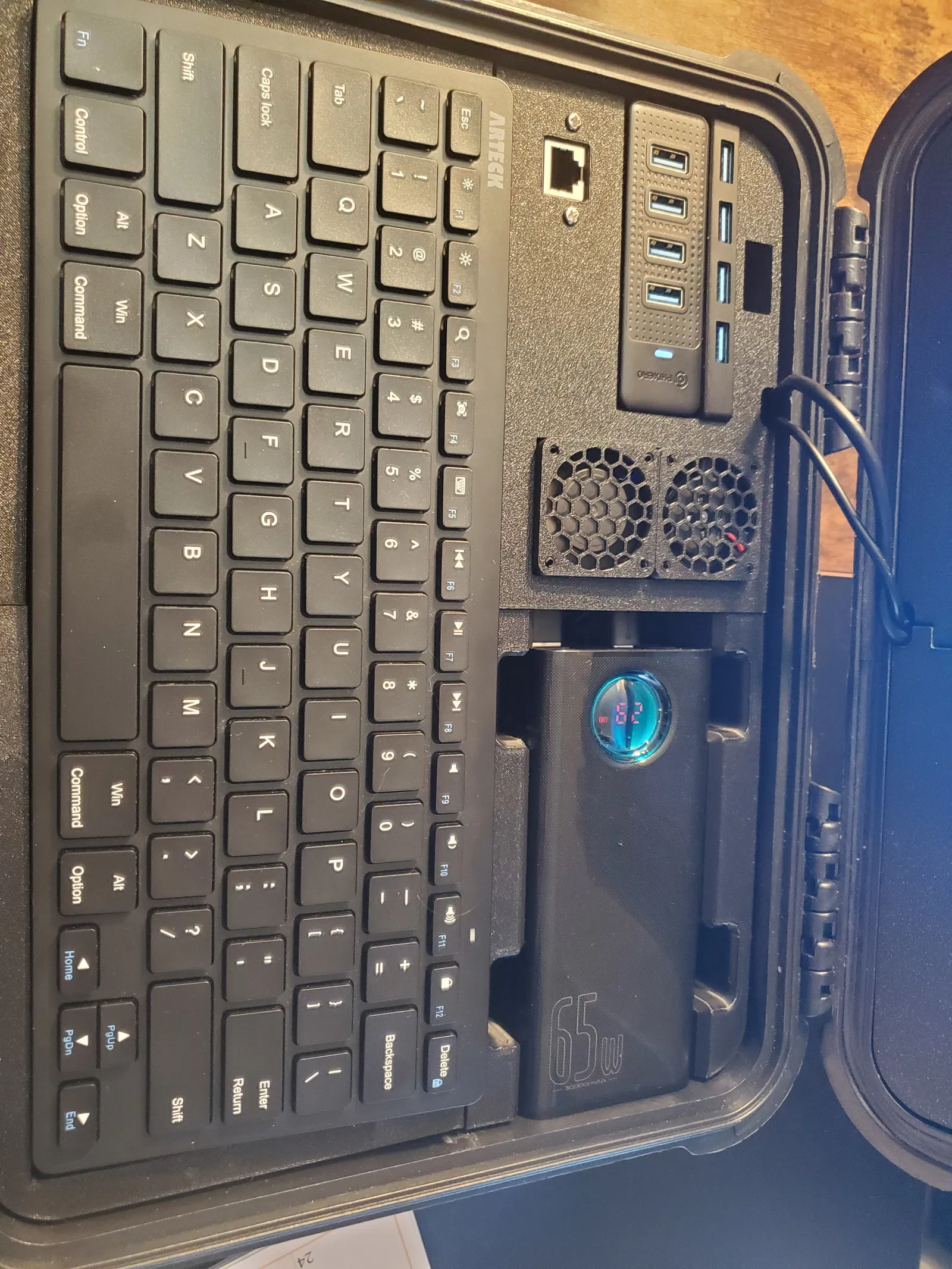

4. Lắp điện tử vào phần đế

1. Đặt Raspberry Pi 5 vào base_pi_holder.

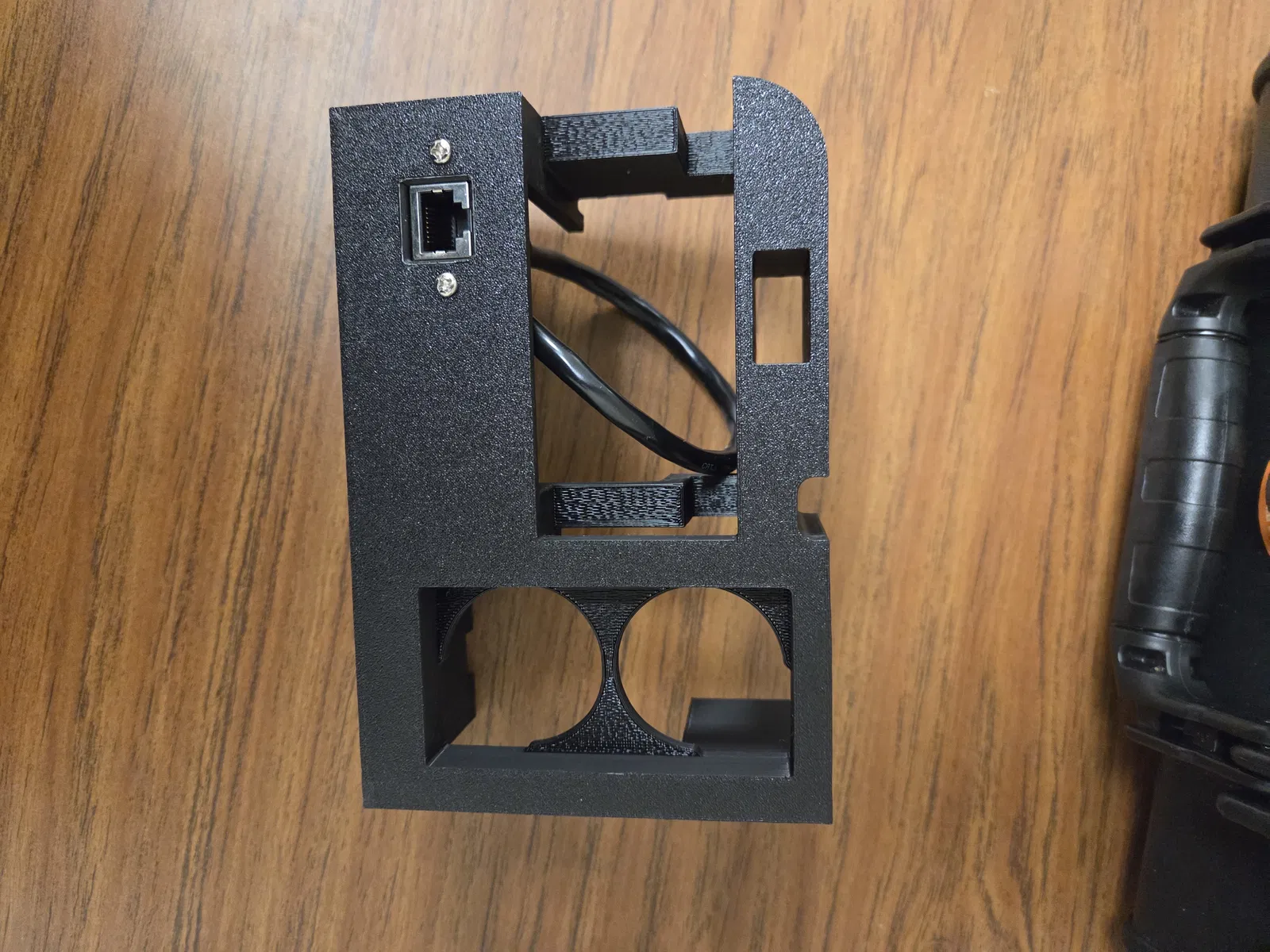

2. Lắp cả 2 quạt 40mm vào i_o_hub và cắm vào Pi.

3. Lắp cả 2 USB hub vào i_o_hub và kết nối vào Pi.

4. Lắp ethernet extender và HDMI extender vào i_o_hub và kết nối vào Pi.

5. Đi dây HDMI của màn hình về Pi.

6. Lắp pin vào base_battery_holder và đi dây nguồn cho Pi và màn hình.

7. Đặt i_o_hub phủ lên khu vực Pi.

Lưu ý: Dây HDMI và dây nguồn của màn hình sẽ đi qua rãnh đi dây phía sau tích hợp trên khung viền. Cách này giúp tránh bị kẹp dây và giữ đường dây gọn gàng khi đóng vali.
