Bộ Briefcase Pentesting Rig cho Raspberry Pi (Raspberry Pi Briefcase Pentesting Rig)

Tổng quan

Dự án này tích hợp Raspberry Pi 5, màn hình 10.1", pin sạc dự phòng (power bank), hệ thống tản nhiệt và các thiết bị ngoại vi vào một vỏ dạng cặp (briefcase) gọn gàng. Thiết kế tập trung vào tính mô-đun, dễ bảo trì/sửa chữa và đi dây gọn sạch.

Các điểm nổi bật của thiết kế:

• Heat-set inserts giúp bền lâu khi dùng dài hạn

• Gắn panel bằng nam châm để tháo/lắp không cần dụng cụ

• Kết cấu đế và panel dạng mô-đun

• Đi dây bên trong để bố cục sạch, ngăn nắp

Khung bên trong được lắp kiểu friction-fit vào chiếc cặp, nên không cần khoan cắt hay bắt cố định vĩnh viễn lên vỏ cặp. Tùy loại cặp sử dụng, theo thời gian có thể xuất hiện một ít mòn/xước bề mặt (mang tính thẩm mỹ).

Kích thước tổng thể:
16.25 in × 11.325 in × 2 in

Lưu ý: Dự án này dành cho mục đích học tập và sử dụng trong phòng lab. Đảm bảo mọi hoạt động tuân thủ luật hiện hành và yêu cầu được ủy quyền khi làm việc với mạng.

Vật liệu

Chi tiết in 3D

Cụm đế (Base Components)

• base_battery

• base_keyboard_left

• basekeyboard

• base_pi_and_ports

• base_screen_left

• base_screen_right

• connector (x11)

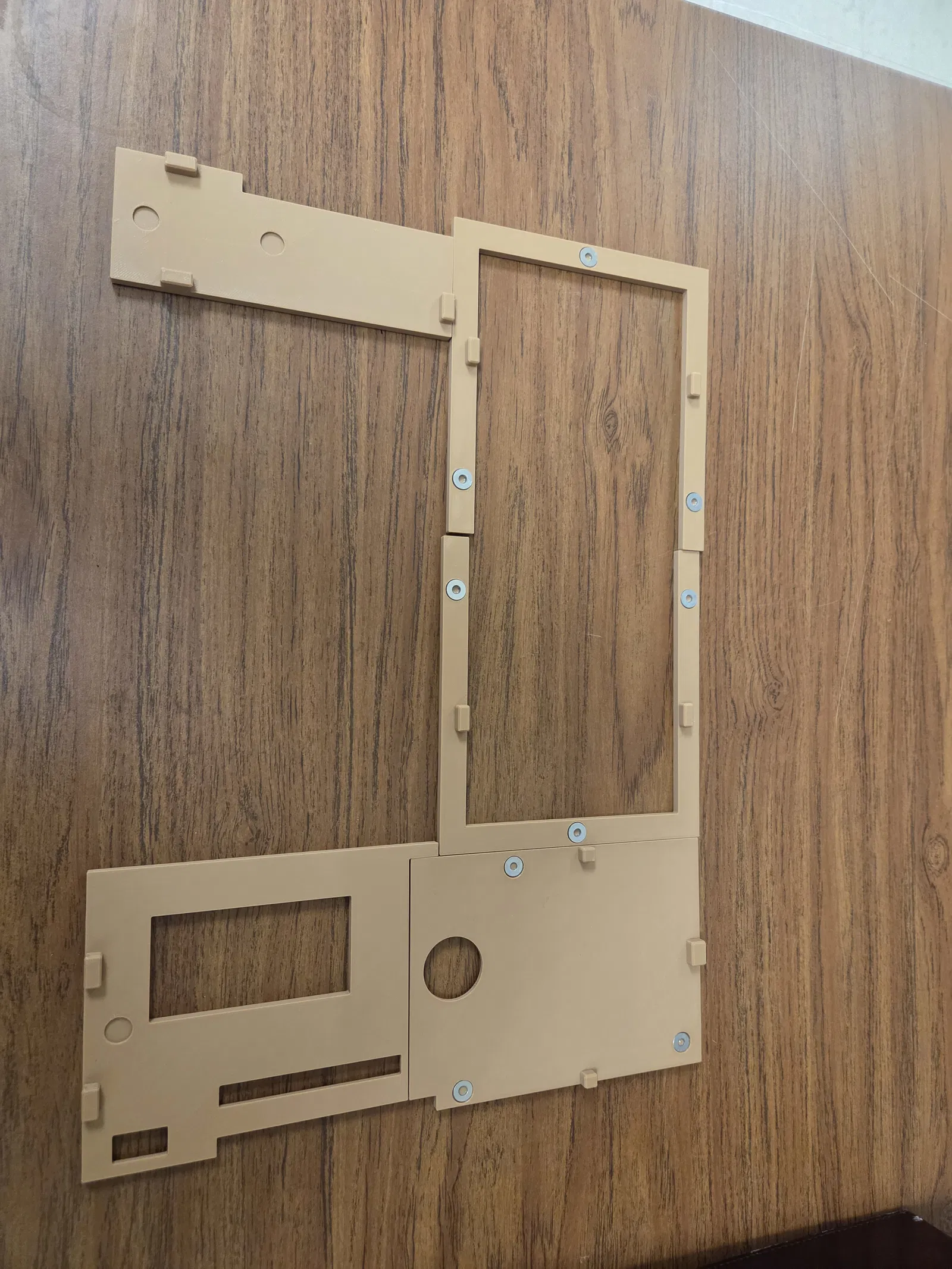

Cụm panel

• panel_battery

• panel_keyboard_half (x2)

• panel_pi

• panel_screen_left

Khác

• pi_cover

• (x2)

• Fan cover pins (x8)

Phần cứng (Hardware)

• Nam châm đĩa 0.187 in. L X .5 in. W (x14)

  • Sản phẩm đã dùng

• Long đền (washers) để gắn trong panel (x14)

  • Kích thước rãnh: đường kính 0.406" x sâu 0.05"

• M3 heat inserts (x24)

  • Sản phẩm đã dùng

• Vít M3-0.5 x 4mm (x24)

  • Sản phẩm đã dùng

Điện tử (Electronics)

• Raspberry Pi 5 (tùy chọn NVMe HAT)

• Quạt 40mm (x2)

  • Sản phẩm đã dùng

• Màn hình 10.1"

  • Sản phẩm đã dùng

• USB Hub

  • Sản phẩm đã dùng

• Micro HDMI Male to HDMI Female

  • Sản phẩm đã dùng

• Bàn phím Bluetooth

  • Sản phẩm đã dùng

• Chuột Bluetooth

  • Sản phẩm đã dùng

• Pin sạc dự phòng USB-C 65W
  Yêu cầu:

  • Khuyến nghị 65W

  • Phải vừa kích thước khoang pin

  • Có thể cấp nguồn đồng thời cho Raspberry Pi 5 và màn hình

  • Lưu ý: Bản build gốc dùng power bank Baseus BS-30KP365. Mẫu này sau đó đã bị thu hồi (recalled) và không khuyến nghị. Hãy chọn một mẫu đang được sản xuất hiện tại, đáp ứng các thông số ở trên.

• Cáp HDMI

• Cáp nguồn cho Pi

• Cáp nguồn cho màn hình

Linh tinh

• Mút xốp pick apart

Dụng cụ

• Mỏ hàn (để gắn heat-set inserts)

• Keo dán (E6000 hoặc epoxy)

• Tua vít hoặc lục giác (để siết vít M3)

Hướng dẫn lắp ráp

1. Gắn Heat-Set Inserts

Lắp toàn bộ M3 heat inserts vào các lỗ được chỉ định trên tất cả chi tiết base_*.

• Dùng mỏ hàn đầu dẹt.

• Đảm bảo insert nằm phẳng (flush) và vuông góc.

• Chờ chi tiết nguội hẳn rồi mới cầm nắm.

2. Dán Nam Châm (Các mảnh Base)

Dán nam châm đĩa vào các hốc lục giác chứa nam châm trên tất cả các chi tiết base_*.

Keo sử dụng: E6000 (hoặc epoxy dẻo tương đương).

Quan trọng: Để keo khô/đóng rắn hoàn toàn trước khi làm bước tiếp theo.

3. Dán Long Đền (Các mảnh Panel)

Dán washers vào các hốc tròn ở mặt sau của tất cả chi tiết panel_*.

Keo sử dụng: E6000 (hoặc epoxy dẻo tương đương).

Các washers này đóng vai trò “đích hút” cho nam châm ở phần đế.

• Đảm bảo washer nằm phẳng hoàn toàn trong hốc.

• Chờ keo khô/đóng rắn hoàn toàn.

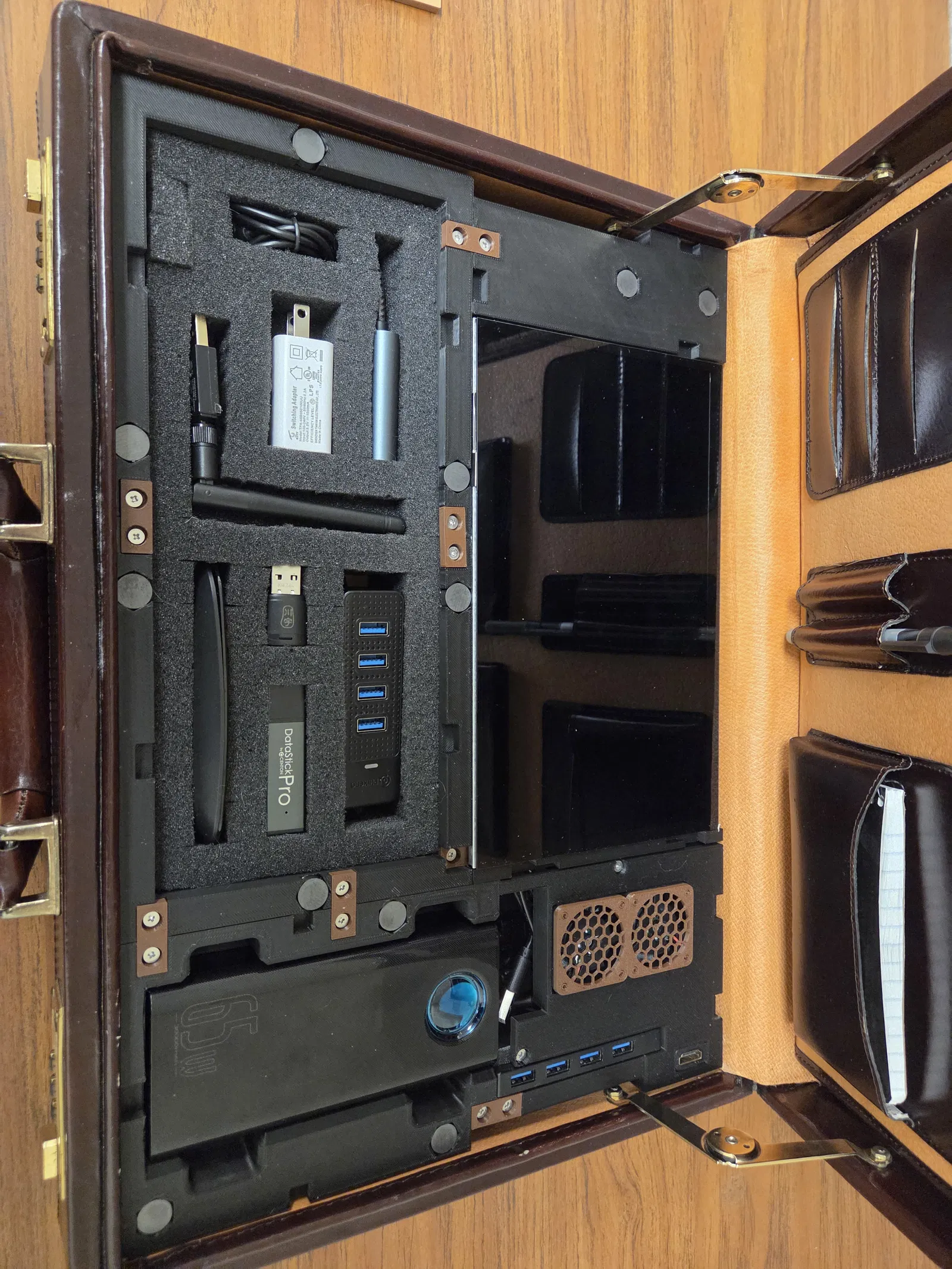

4. Lắp Khung Đế

Đặt toàn bộ các chi tiết base_* vào trong chiếc briefcase.

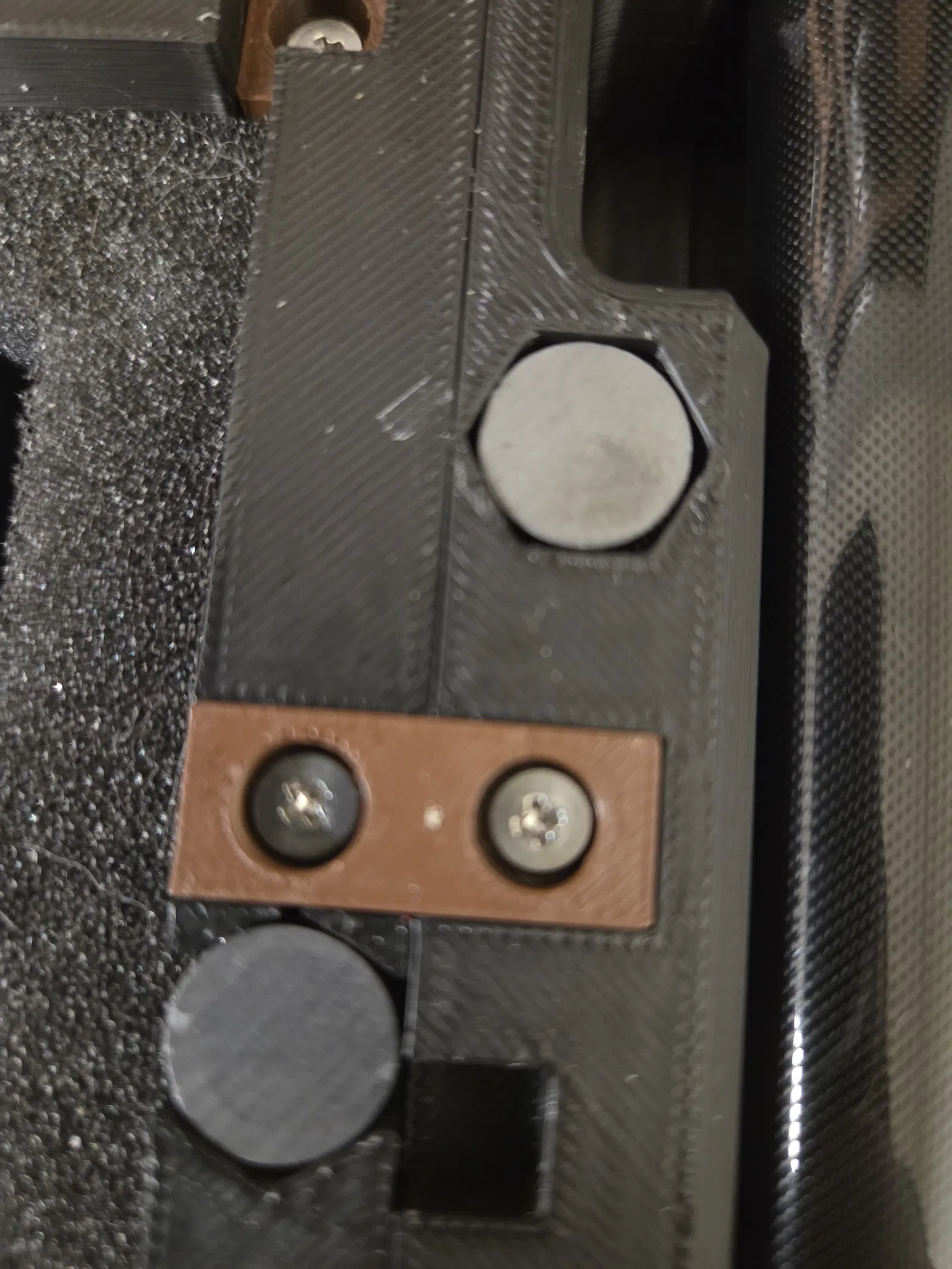

Dùng các chi tiết connector để nối các phần của đế lại với nhau.

• Mỗi connector dùng hai vít M3.

• Siết vừa tay tới khi chắc.

Hoàn tất xong, phần đế sẽ tạo thành một khung bên trong cứng vững.

5. Lắp Điện Tử

Raspberry Pi + Tản nhiệt

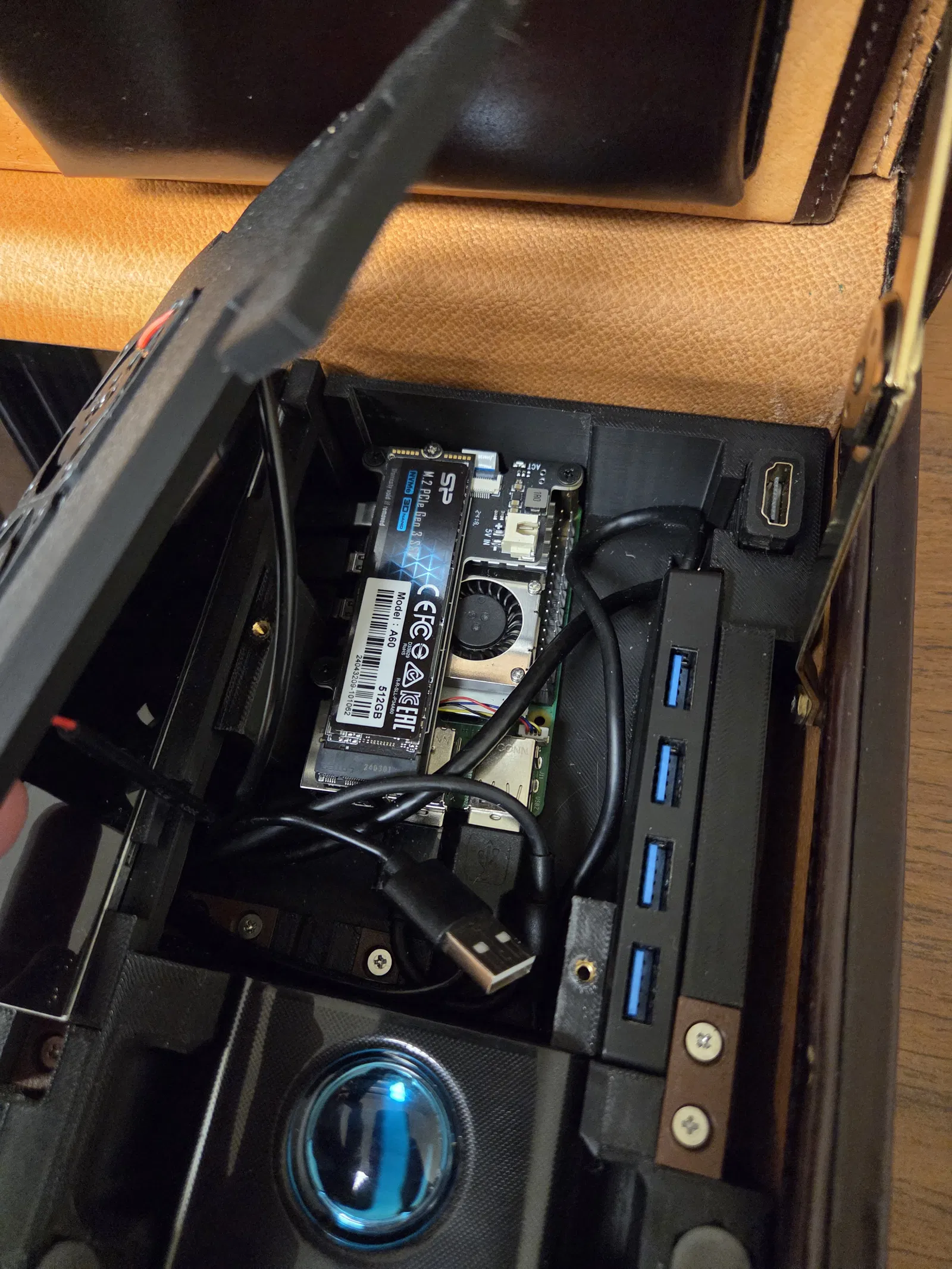

1. Đặt adapter HDMI vào khe phía trên-bên phải của base_pi_and_ports.

2. Đặt USB hub vào khe bên phải kế bên.

3. Đặt Raspberry Pi vào vùng lõm của base_pi_and_ports. Lưu ý: do dung sai dây cáp, khi đi dây đầy đủ thì Pi có thể không nằm khít hoàn toàn trong hốc. Việc này không ảnh hưởng chức năng; lực căng của dây giúp giữ board chắc.

4. Kết nối:

   • Cáp nguồn Pi

   • Cả hai cáp HDMI

5. Đi dây:

   • Cáp HDMI của màn hình đi về khu vực màn hình

   • Cáp nguồn màn hình đi về khoang pin

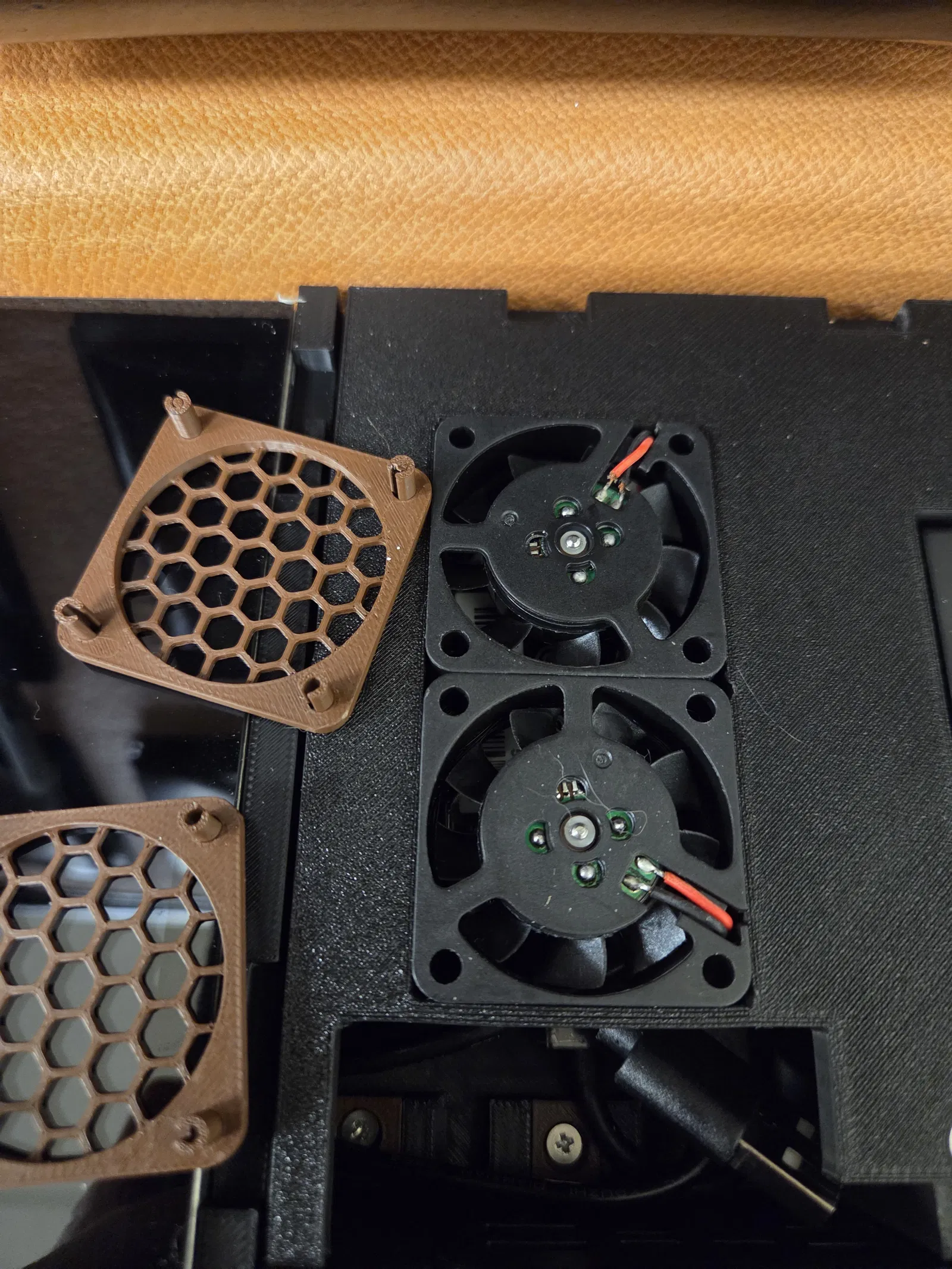

6. Lắp cả hai quạt 40mm vào pi_cover.

7. Cắm quạt vào Raspberry Pi.

8. Bắt pi_cover bằng vít M3.

9. Gắn lưới quạt (fan grills) bằng fan pins.

Màn hình

• Đặt màn hình 10.1" vào các phần đế màn hình. Ba nam châm sẽ giữ cố định.

• Cắm cáp HDMI và cáp nguồn.

• Phần dây dư đa số có thể giấu/đi bên dưới khoang màn hình.

Nguồn

Power bank trượt vào khoang pin.

• Có thể cần tháo tạm panel_pi trong lúc lắp/đi dây.

• Raspberry Pi và màn hình lấy nguồn trực tiếp từ power bank.

• Hiện tại, khi tắt nguồn hoàn toàn hệ thống thì cần rút dây thủ công.

Nếu dùng power bank mẫu khác, nhớ kiểm tra khoảng hở/kích thước lắp đặt.

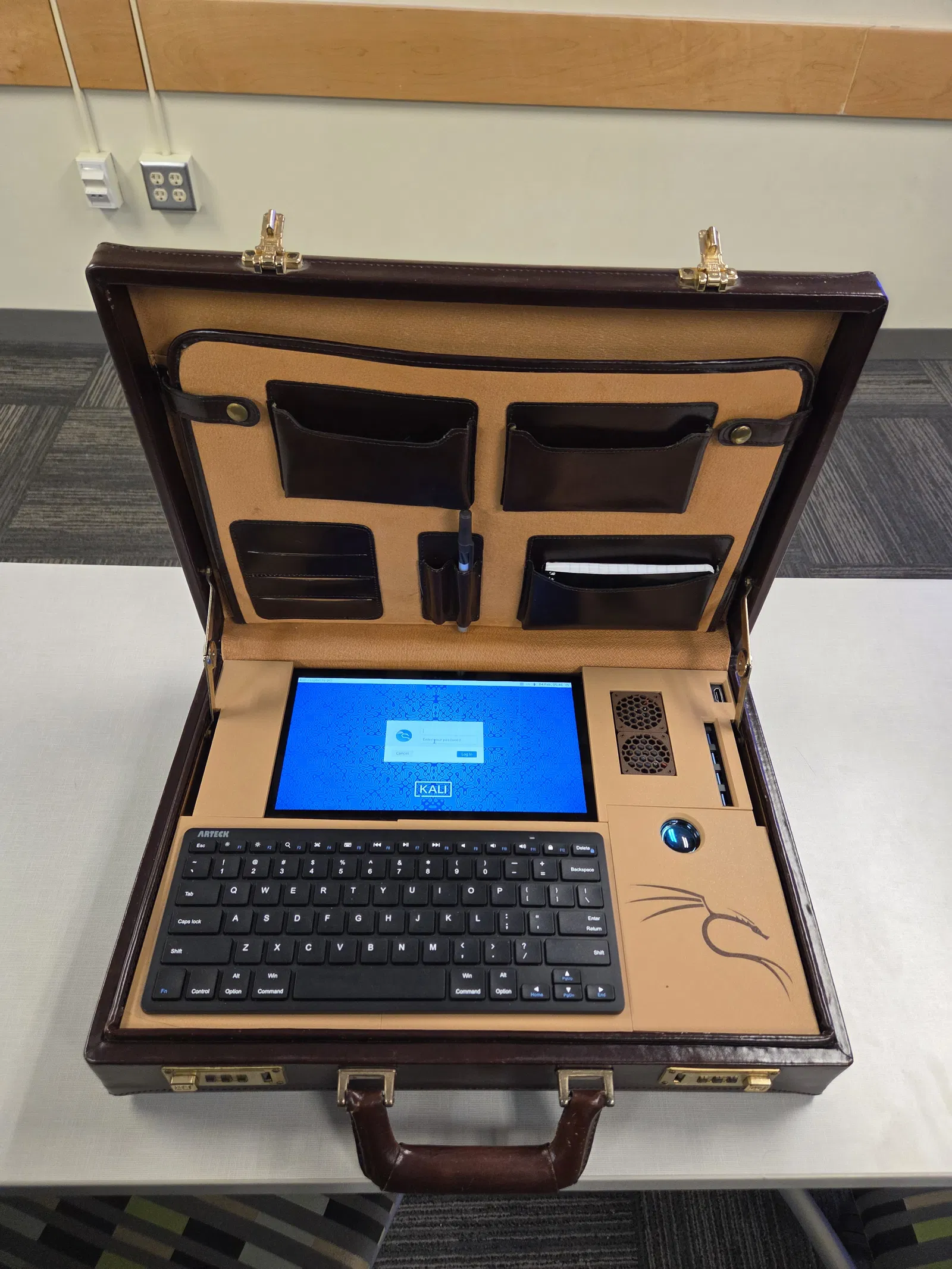

6. Hoàn thiện

Khi đã cố định xong toàn bộ điện tử:

• Đặt tất cả các mảnh panel_* lên phần đế.

• Nam châm sẽ tự canh với washers.

• Kiểm tra tất cả panel nằm phẳng, khít.

  • Nếu cặp ôm sát quá, có thể cần ấn nhẹ panel vào đúng vị trí.

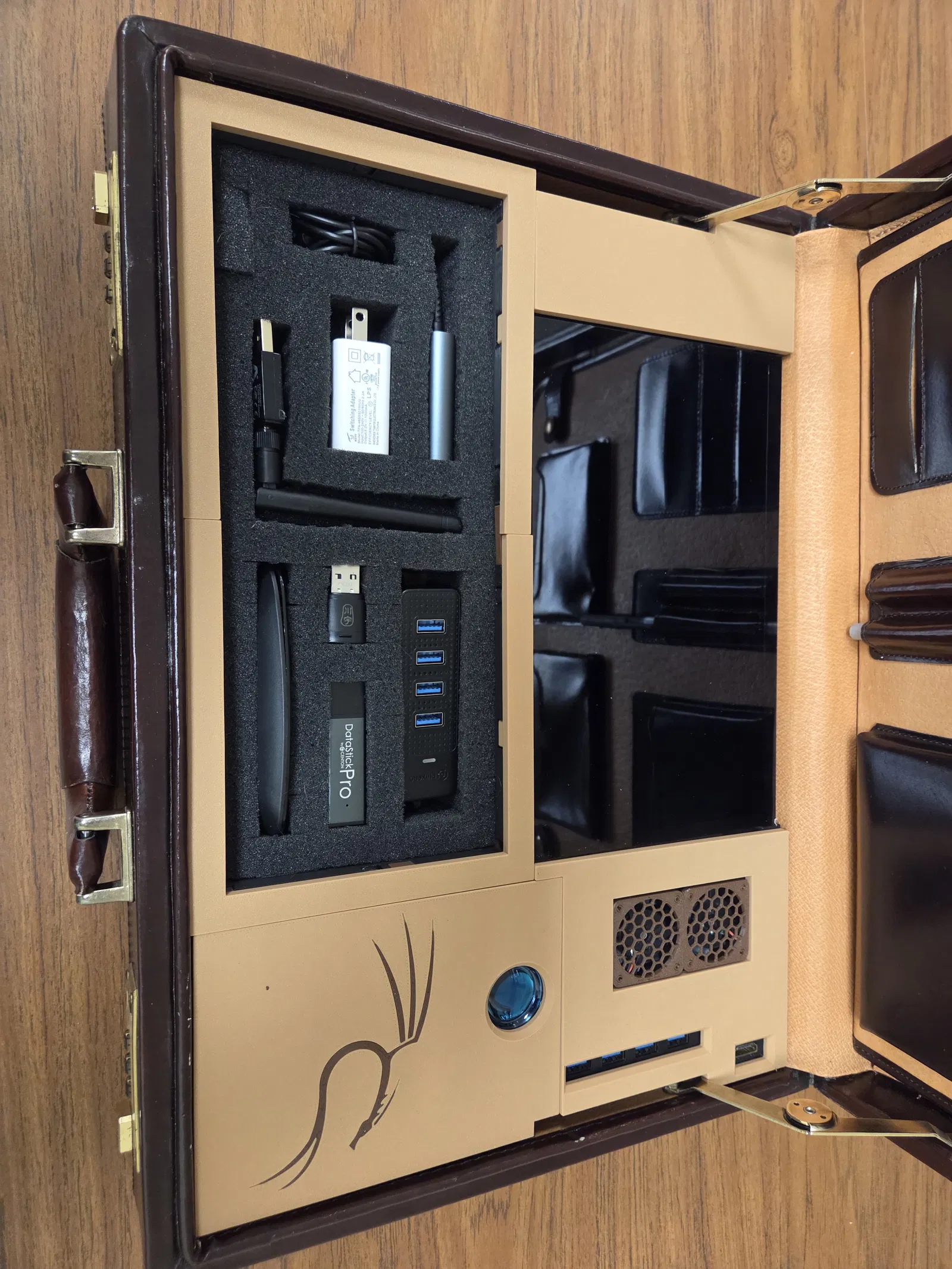

7. Cất Giữ Phụ Kiện

Đặt mút xốp pick-apart bên dưới khu vực bàn phím để cất:

• Chuột

• Dây cáp

• Adapter

• USB tools

Cách này giúp phụ kiện nằm chắc khi mang đi.

Thiết lập in khuyến nghị

• Vật liệu: khuyến nghị PLA / PETG

• Infill: 15–25%

• Walls: 3–4 perimeters

• Supports: Chi tiết được thiết kế để giảm tối đa supports, nhưng vẫn sẽ có vài phần cần

• Layer Height: 0.2mm

• In các tấm panel với mặt trên úp xuống build plate để bề mặt hoàn thiện đẹp hơn.
