Test Exposition & Tolerances Resin Control3D

Test Exposition và Tolerances trong Resin Control3D

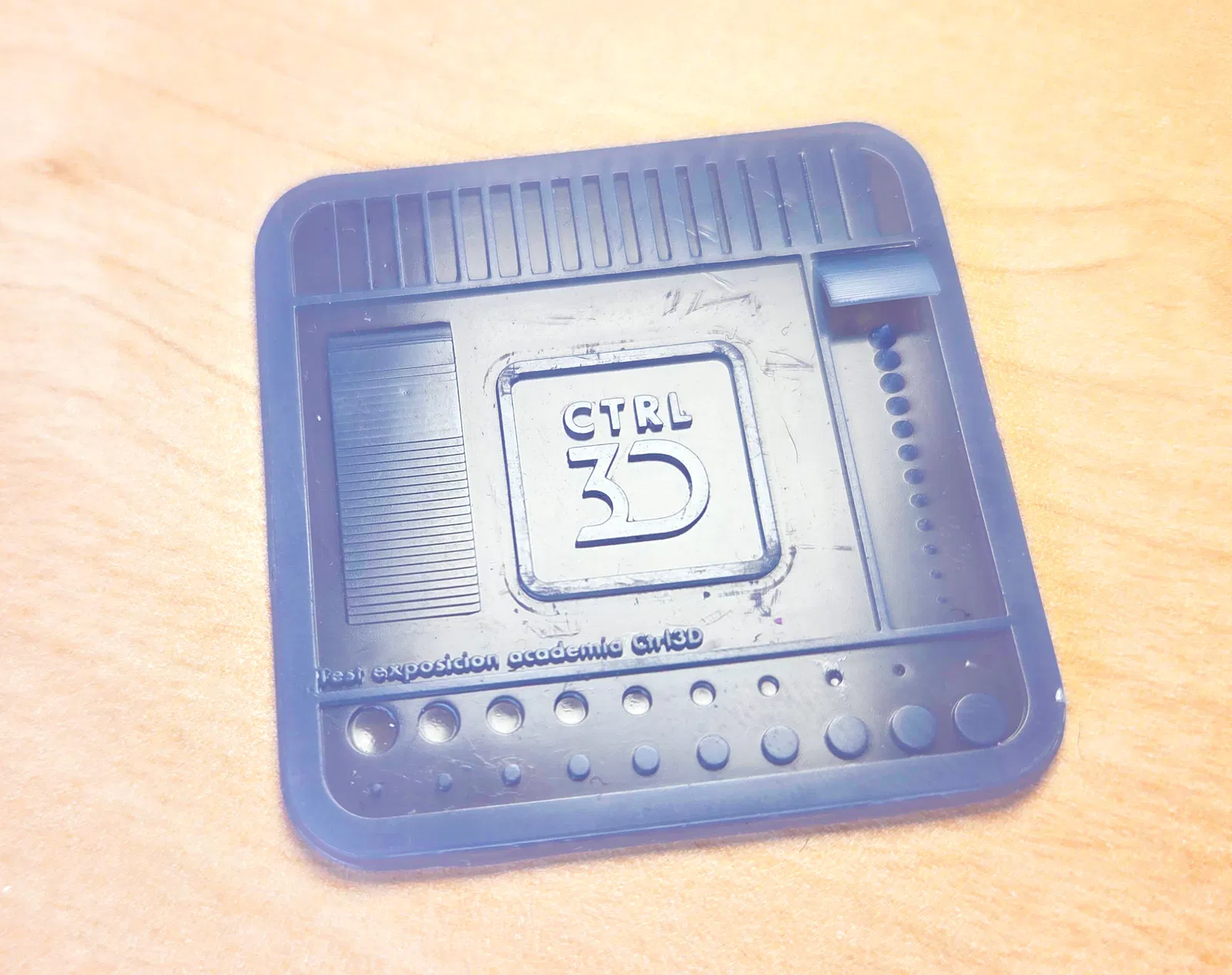

Bài test này gồm 2 phần: “exposure test” (test thời gian phơi sáng) là một tấm thẻ chứa nhiều hạng mục để căn chỉnh thời gian exposure phù hợp khi in resin.

• Mẫu vạch (scratch pattern) với nhiều khoảng cách khác nhau

• Mẫu hình nón (cone pattern) với nhiều đường kính và chiều cao khác nhau

• Mẫu hình trụ và lỗ (cylinder & hole pattern) với nhiều đường kính khác nhau

• Chữ (text)

• Logo

• Dốc nâng (elevation ramp) để quan sát các lớp layer

• Micro test overhang

Bản in này làm chưa tới 20 phút thôi, mà giúp đỡ đau đầu dữ lắm.

Phần còn lại là “tolerance test” (test dung sai), là phần âm (negative) của logo trung tâm.

1. In “exposure test” cho tới khi thấy chữ rõ nét, tất cả rãnh (slots), overhang, các hình nón, hình trụ đều rõ, và tất cả lỗ đều hiện đúng (một số lỗ có thể bị “mù” do lớp đầu bị ép/dính lại).

2. Khi đã tìm được thời gian exposure phù hợp nhất, tiến hành slice phần “tolerance test” bằng đúng các thiết lập in đã rút ra từ “exposure test”. In thử nhiều lần, bắt đầu với giá trị tolerance = 0. Nếu chưa vào/không khớp, tăng thêm 0.05 cho mỗi lần in, tới khi phần tolerance khớp với logo Control3D trên “exposure test” đã được xem là đạt.

Test Exposition và Tolerances Resin Control3D

Bài test này gồm hai phần: “exposure test” là một tấm thẻ có nhiều chi tiết để calibrate thời gian exposure lý tưởng cho in resin:

• Scratch pattern với nhiều khoảng cách

• Cone pattern với nhiều đường kính và chiều cao

• Cylinder & hole pattern theo nhiều đường kính

• Text

• Logo

• Elevation ramp để quan sát layer

• Micro overhang test

Bản in này chỉ mất khoảng 20 phút và giúp bạn đỡ nhức đầu. Phần còn lại là tolerance test, là phần âm của logo ở giữa.

1. In exposure test cho tới khi chữ, toàn bộ rãnh, overhang, các cone và cylinder đều rõ nét, và tất cả lỗ đều hiện (lỗ có thể bị “mù” do lớp đầu bị nén).

2. Khi đã xác định được thời gian exposure đúng, slice phần “tolerance test” với các thông số in lấy từ exposure test. In nhiều lần, bắt đầu với tolerance = 0. Nếu không khớp, tăng 0.05 mỗi lần in cho tới khi phần tolerance khớp với logo Control3D của exposure test đã đạt.
