Mô tả

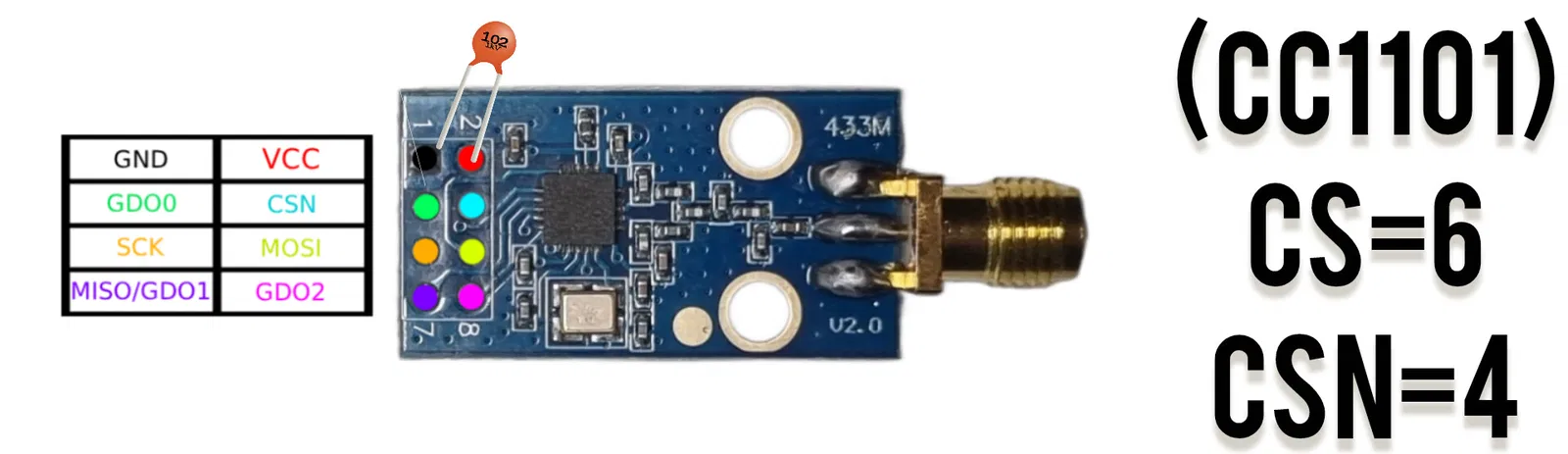

⚠ Lưu ý – Cần chỉnh sửa CC1101

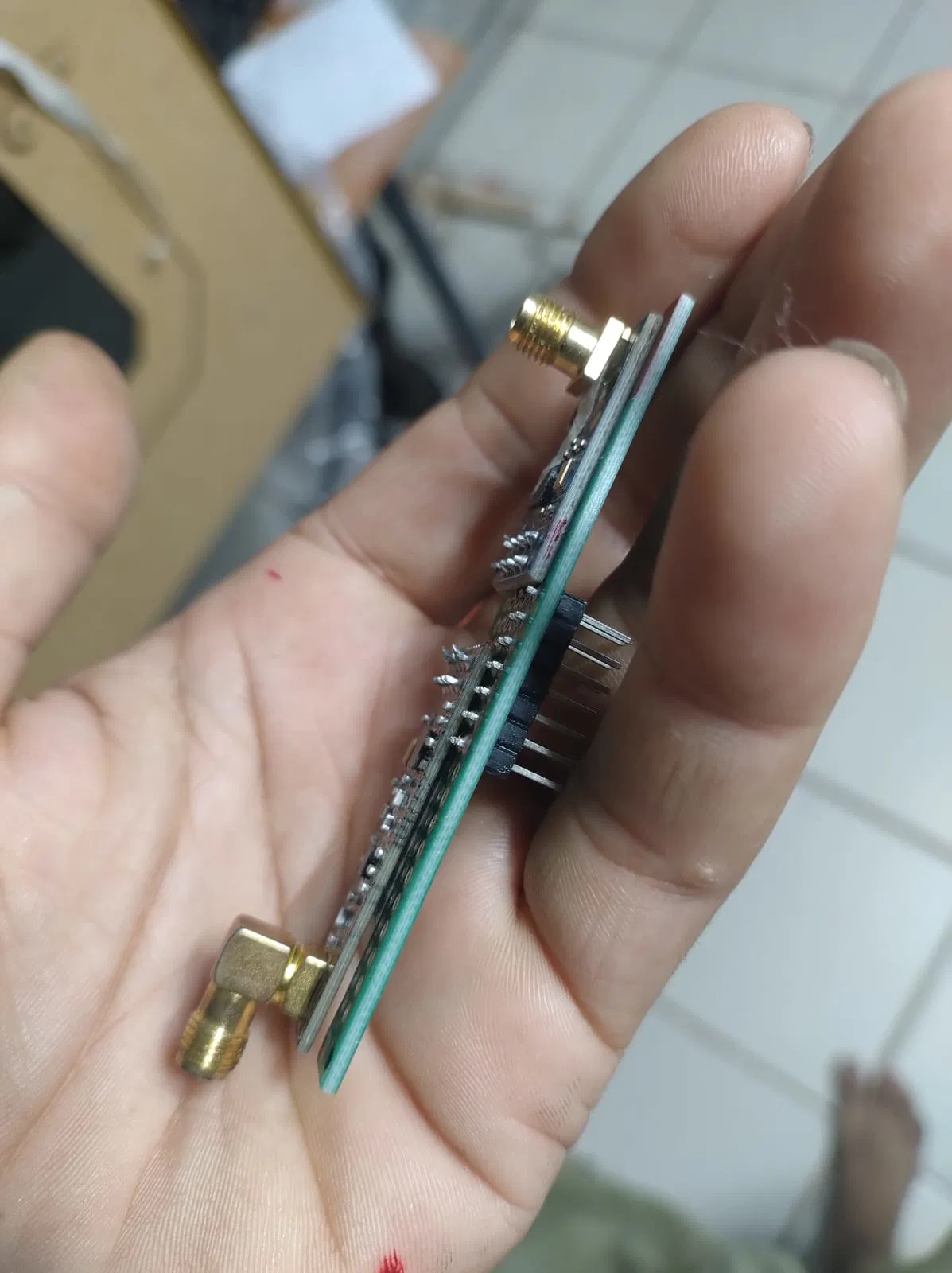

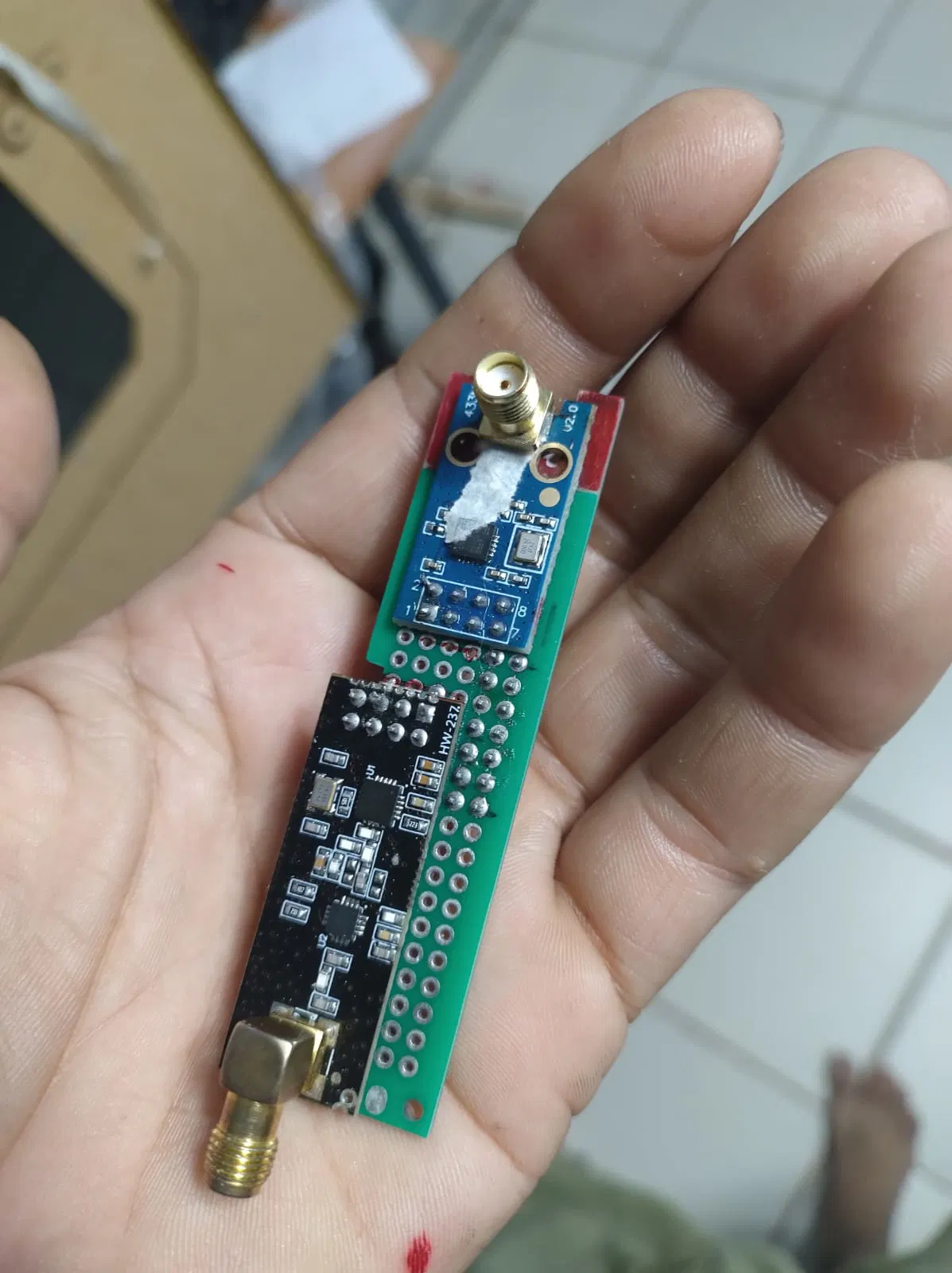

Để sử dụng case này, bắt buộc phải đổi vị trí đầu nối anten của CC1101 từ ngang (horizontal) sang dọc (vertical).

Thay đổi này cần thiết để module lắp vừa đúng vào không gian bên trong mẫu 3D.

Cách an toàn nhất để làm là dùng trạm khò/hàn có súng khò nhiệt (hot air rework station).
Nếu bạn muốn, có thể dùng phương pháp rework khác của riêng bạn, miễn là bạn có kinh nghiệm.

❗ Không làm chỉnh sửa này thì sẽ không thể đóng case lại.

]----------------------------------------------------------------------------------------------------------------------

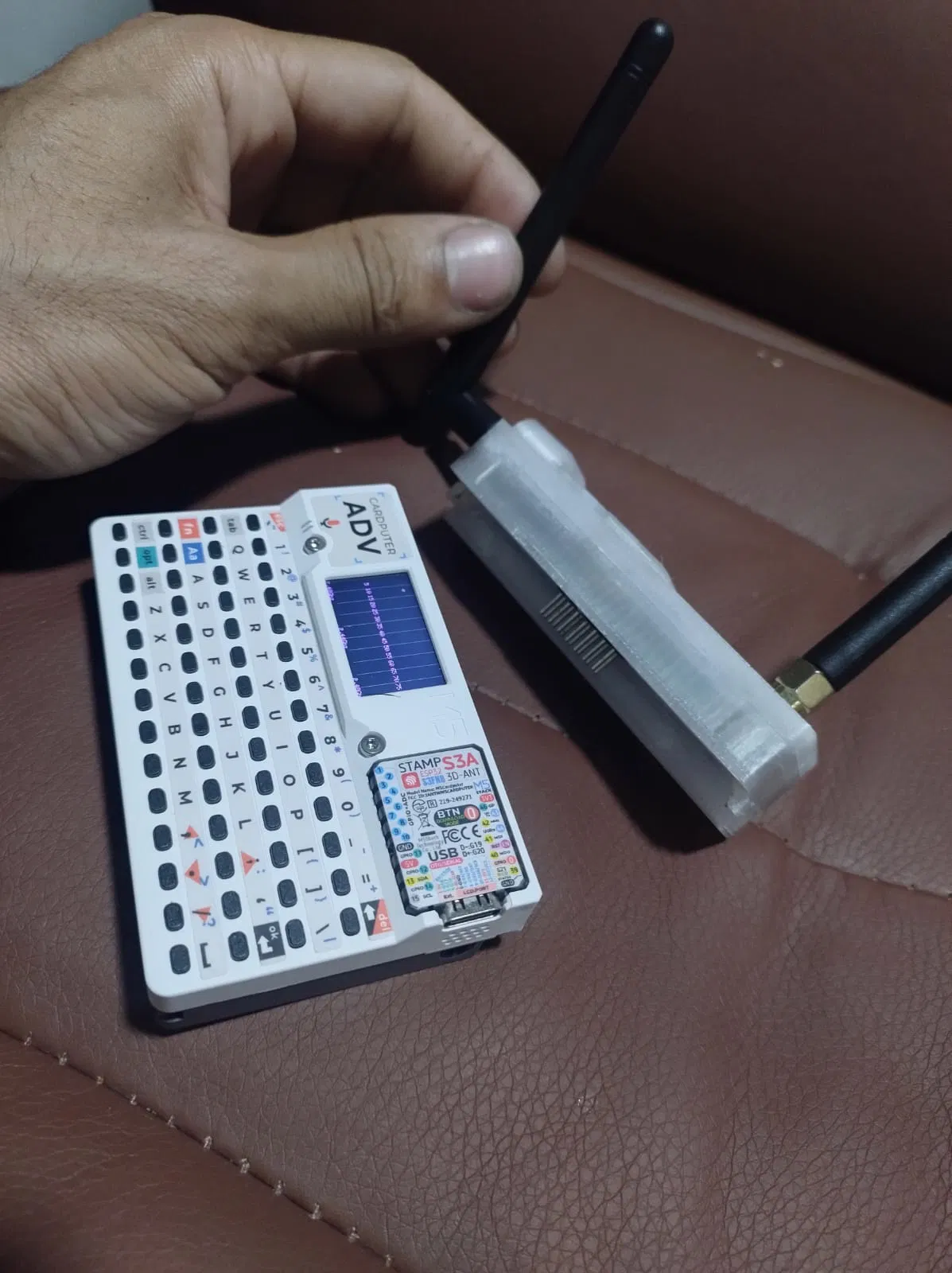

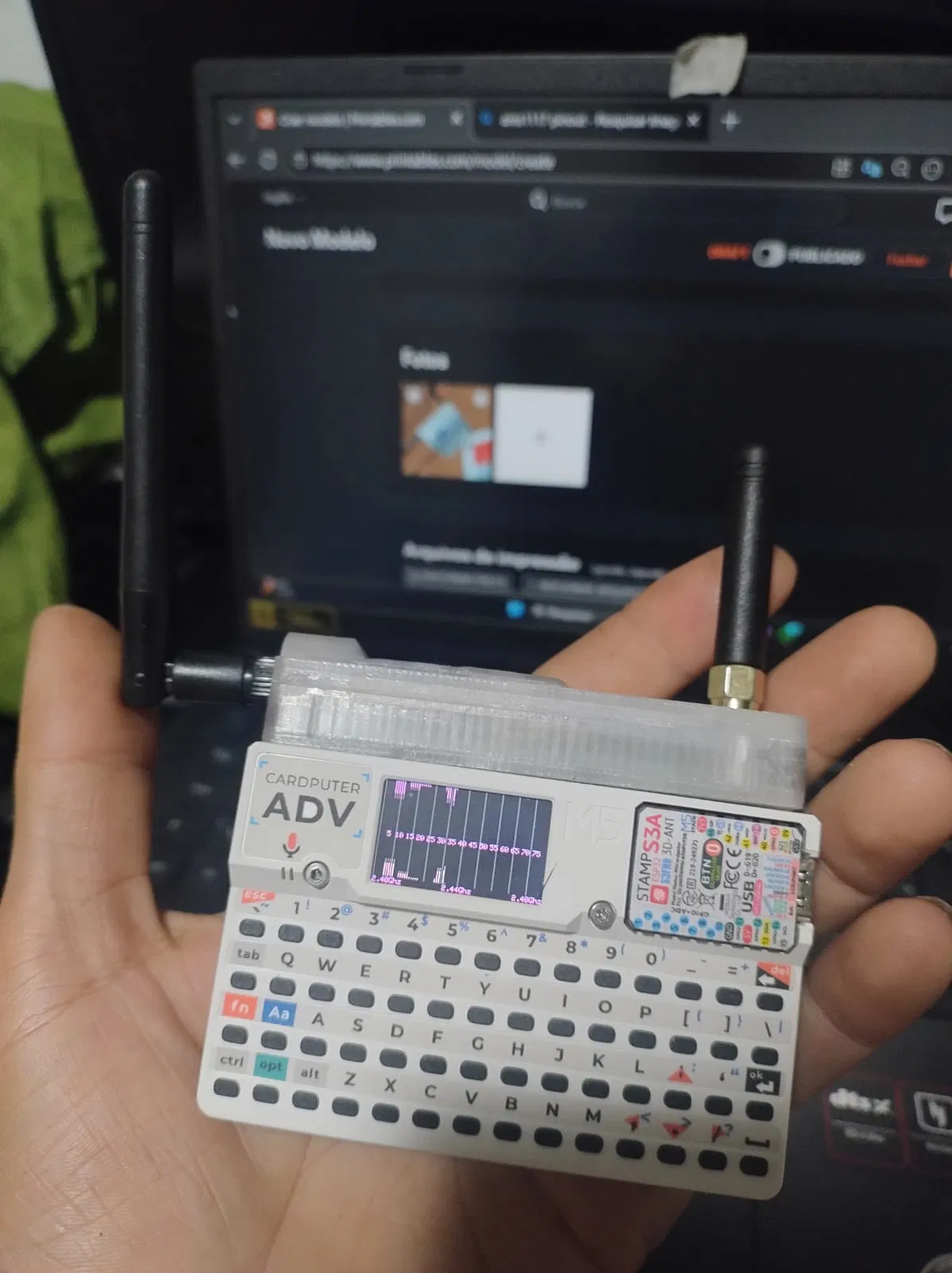

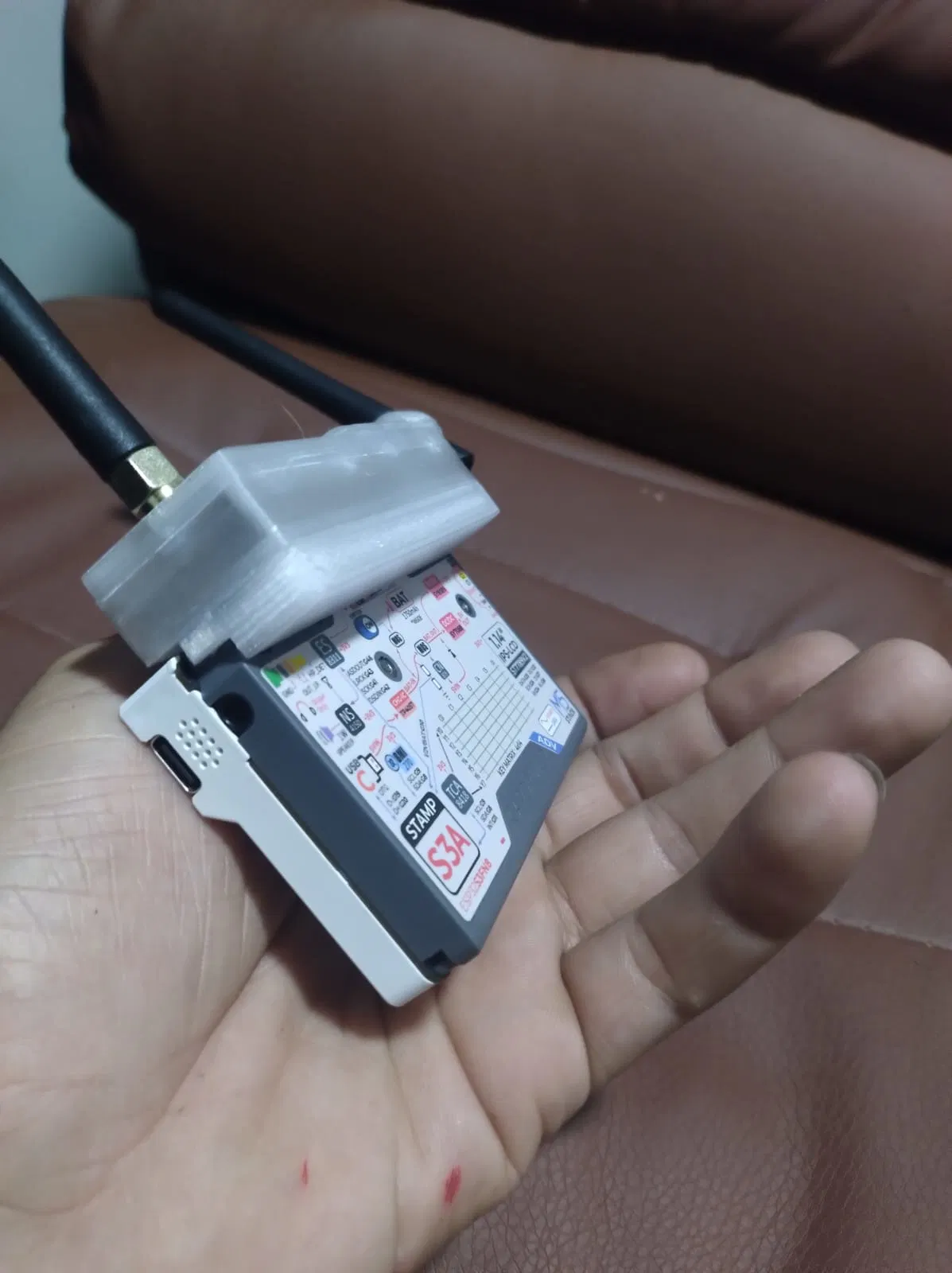

🚀 Case RF cho Cardputer ADV

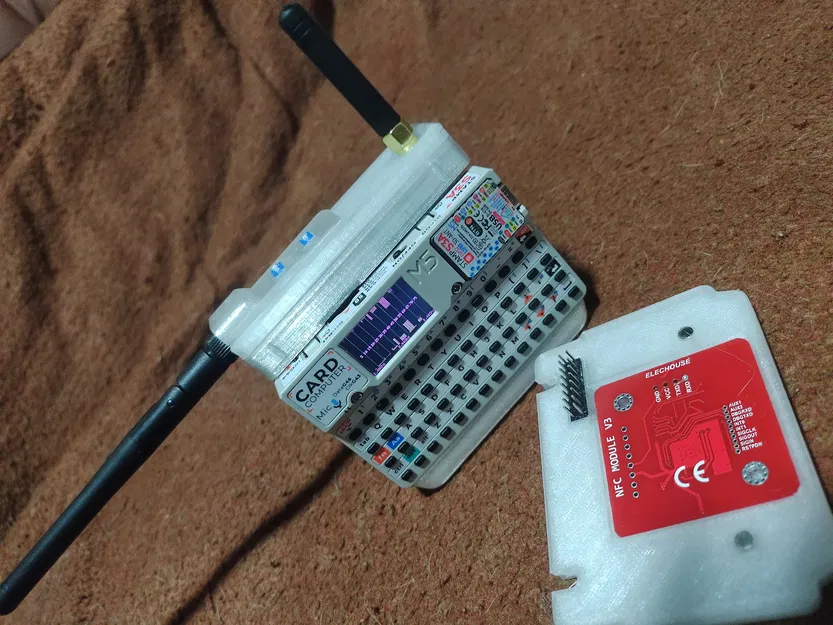

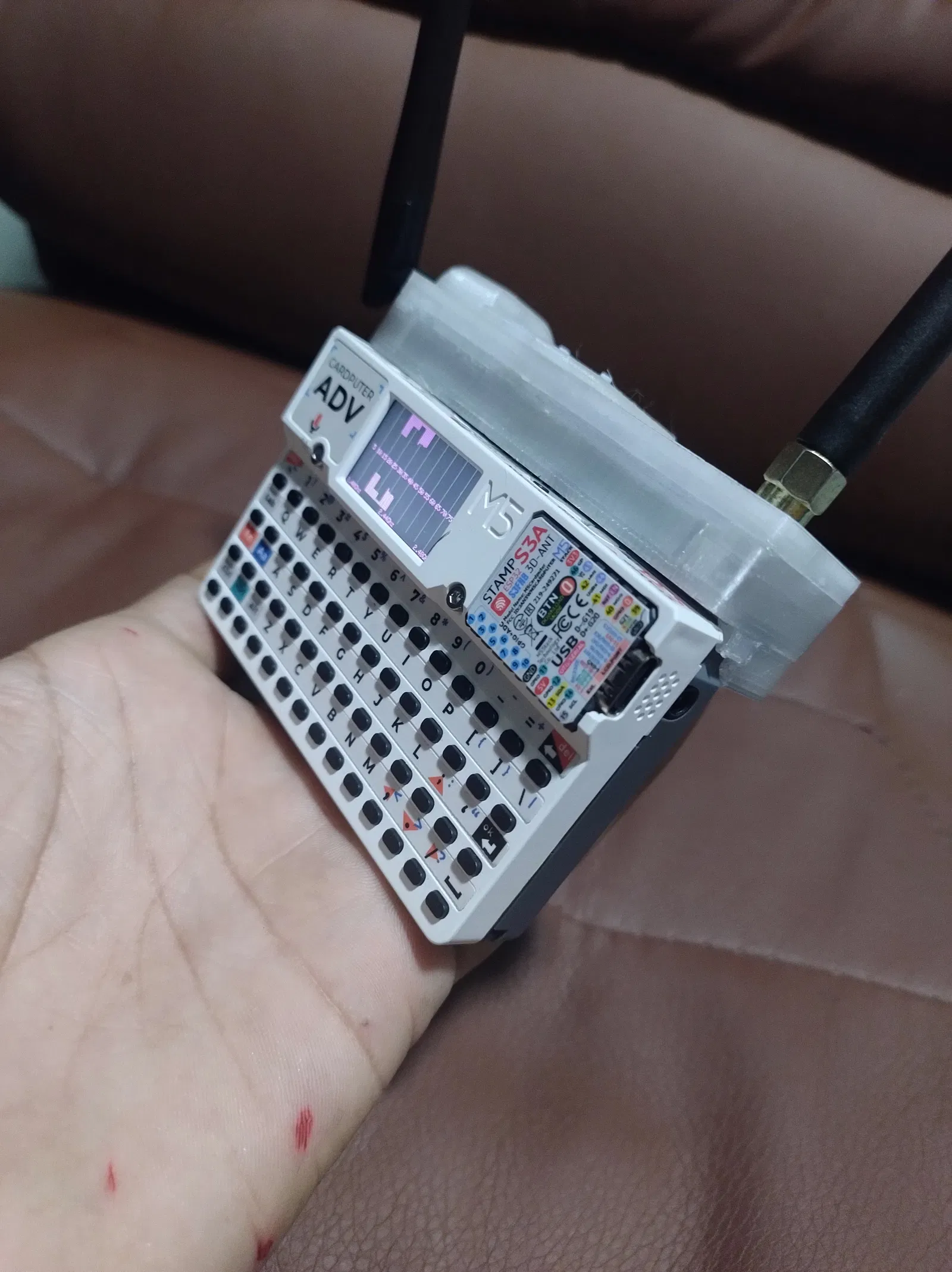

Case in 3D cho M5Stack Cardputer ADV, cho phép lắp các module radio gọn gàng và được bảo vệ.

Rất hợp để dùng khi test, trong phòng lab hoặc mang đi hiện trường.


📡 Tương thích với

NRF24L01+

CC1101


🧩 Đặc điểm

✔ Bảo vệ module
✔ Lắp khít, chắc chắn
✔ Truy cập được các cổng kết nối
✔ Gọn nhẹ, dễ mang theo
✔ Dễ lắp ráp

Không ảnh hưởng tới việc sử dụng các nút bấm của thiết bị.

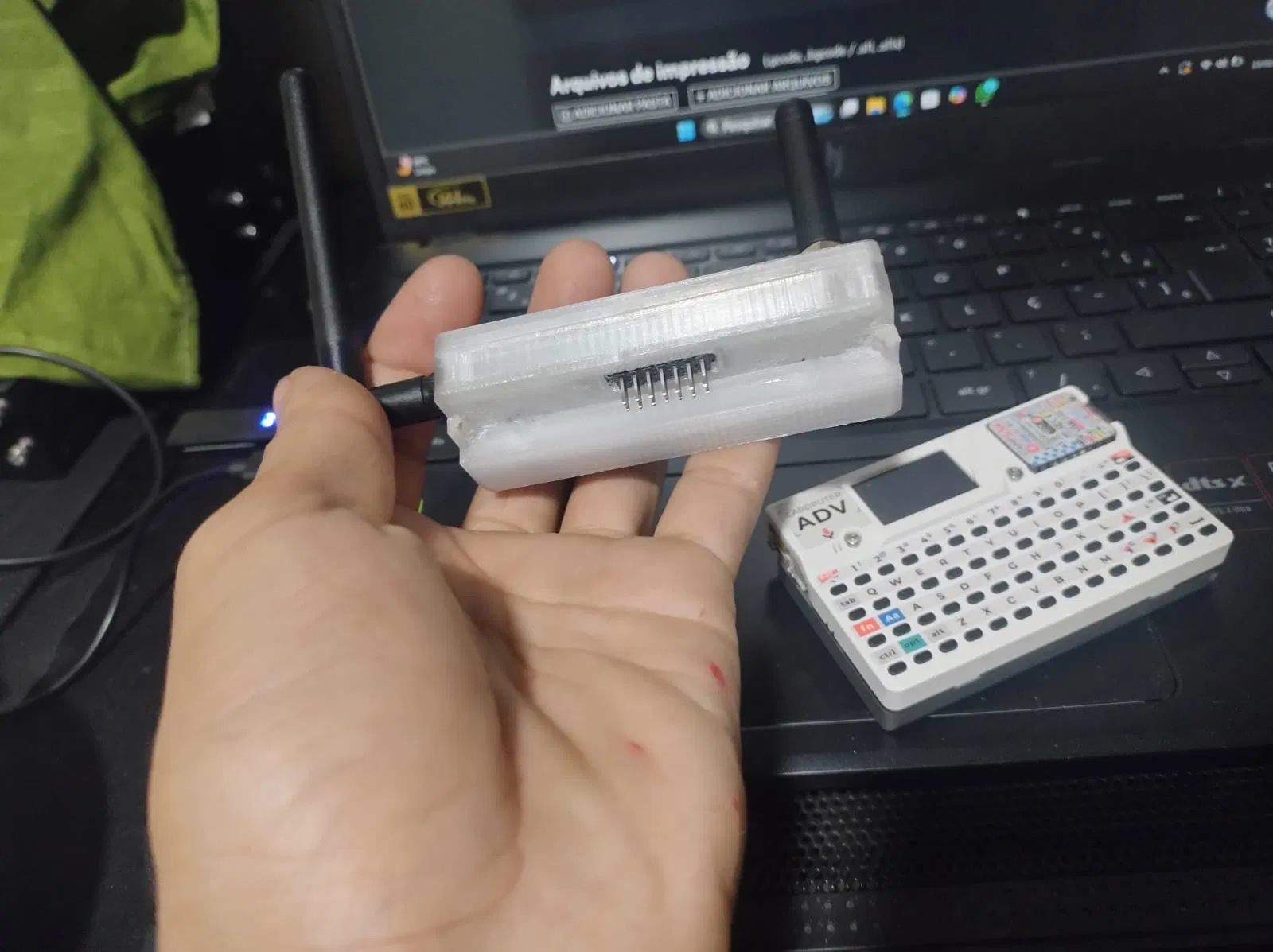

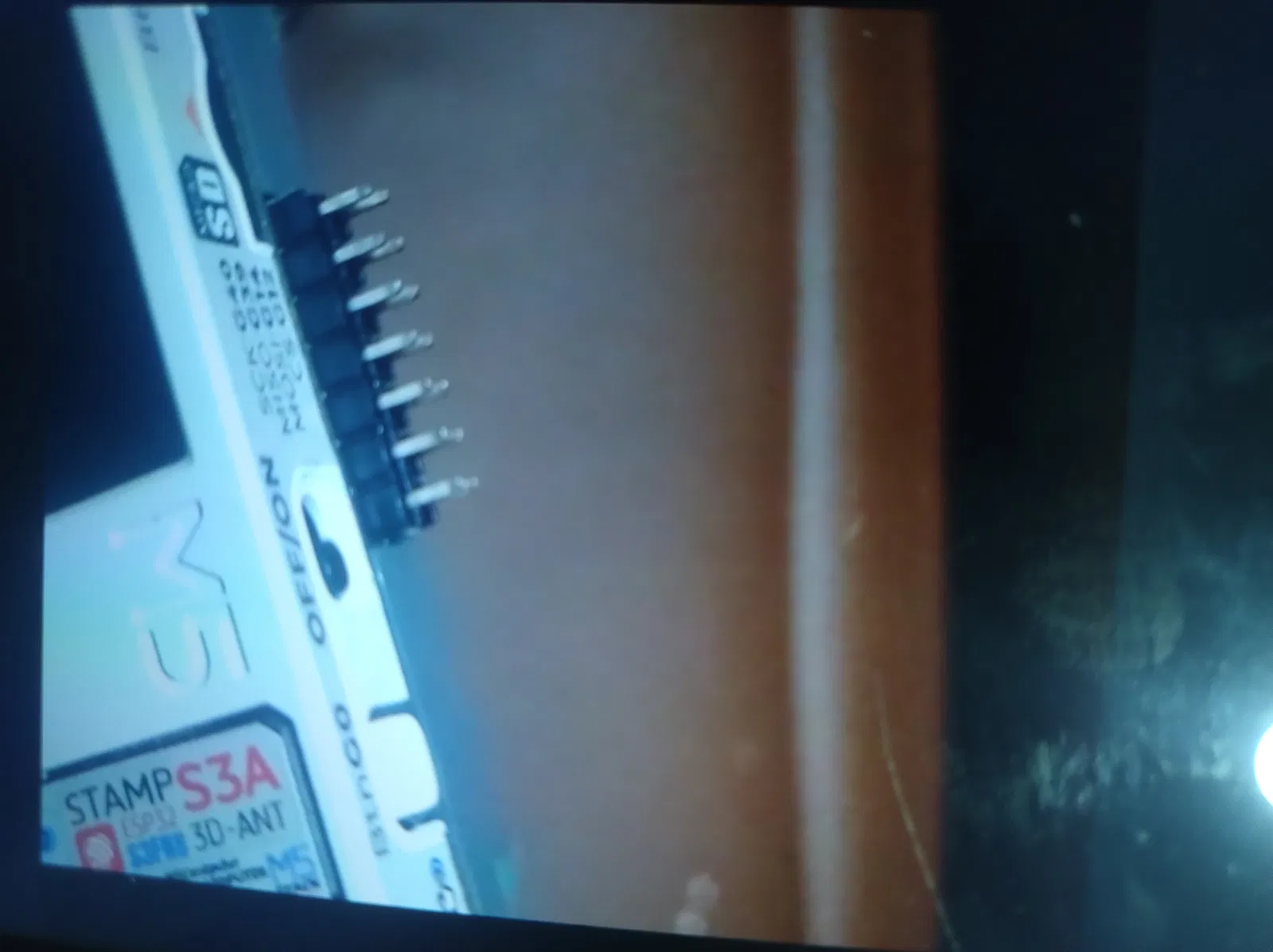

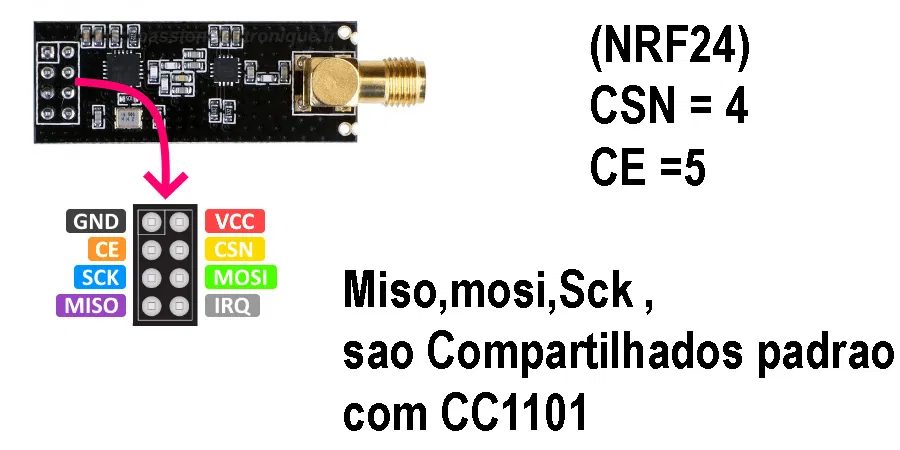

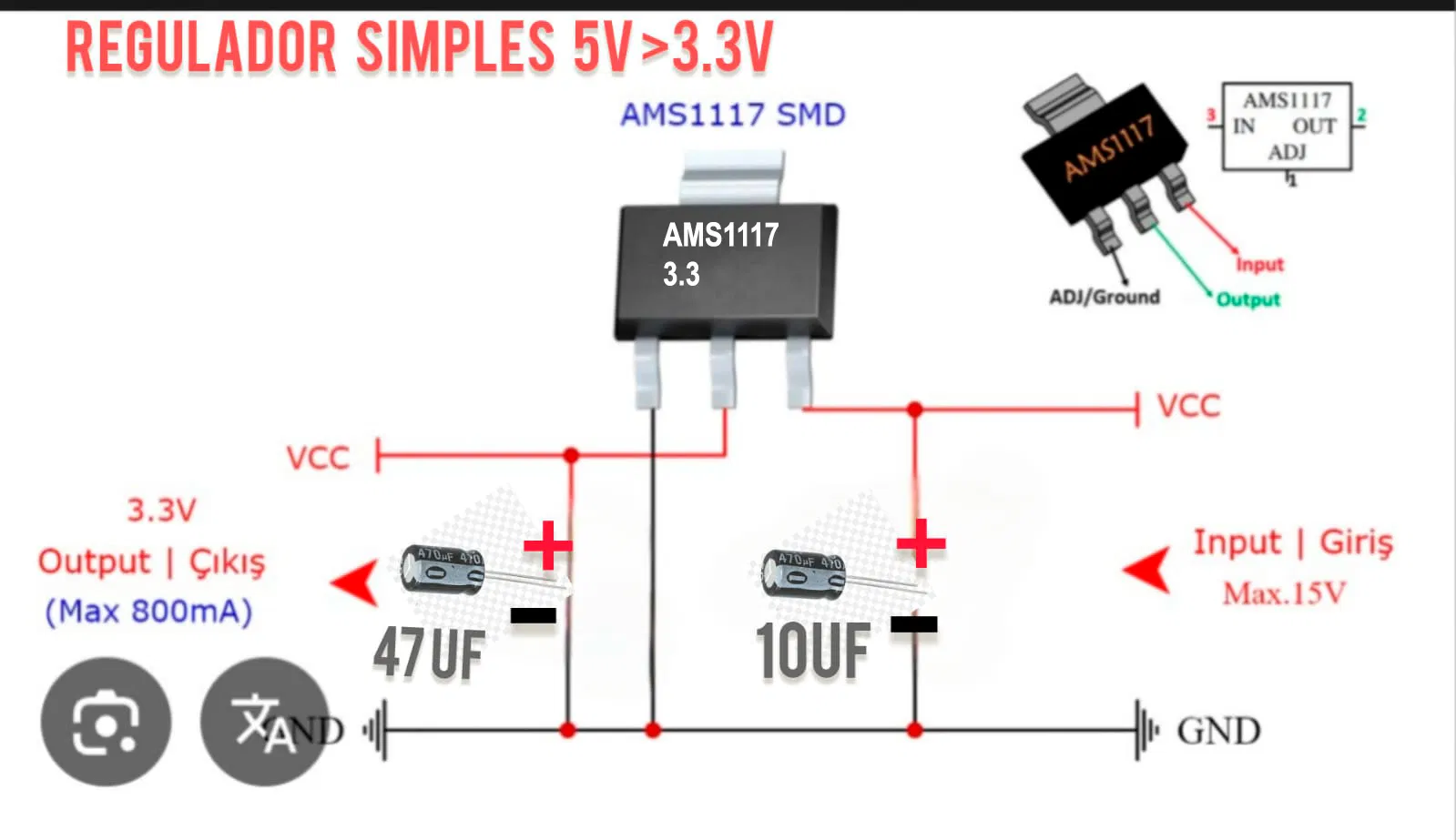

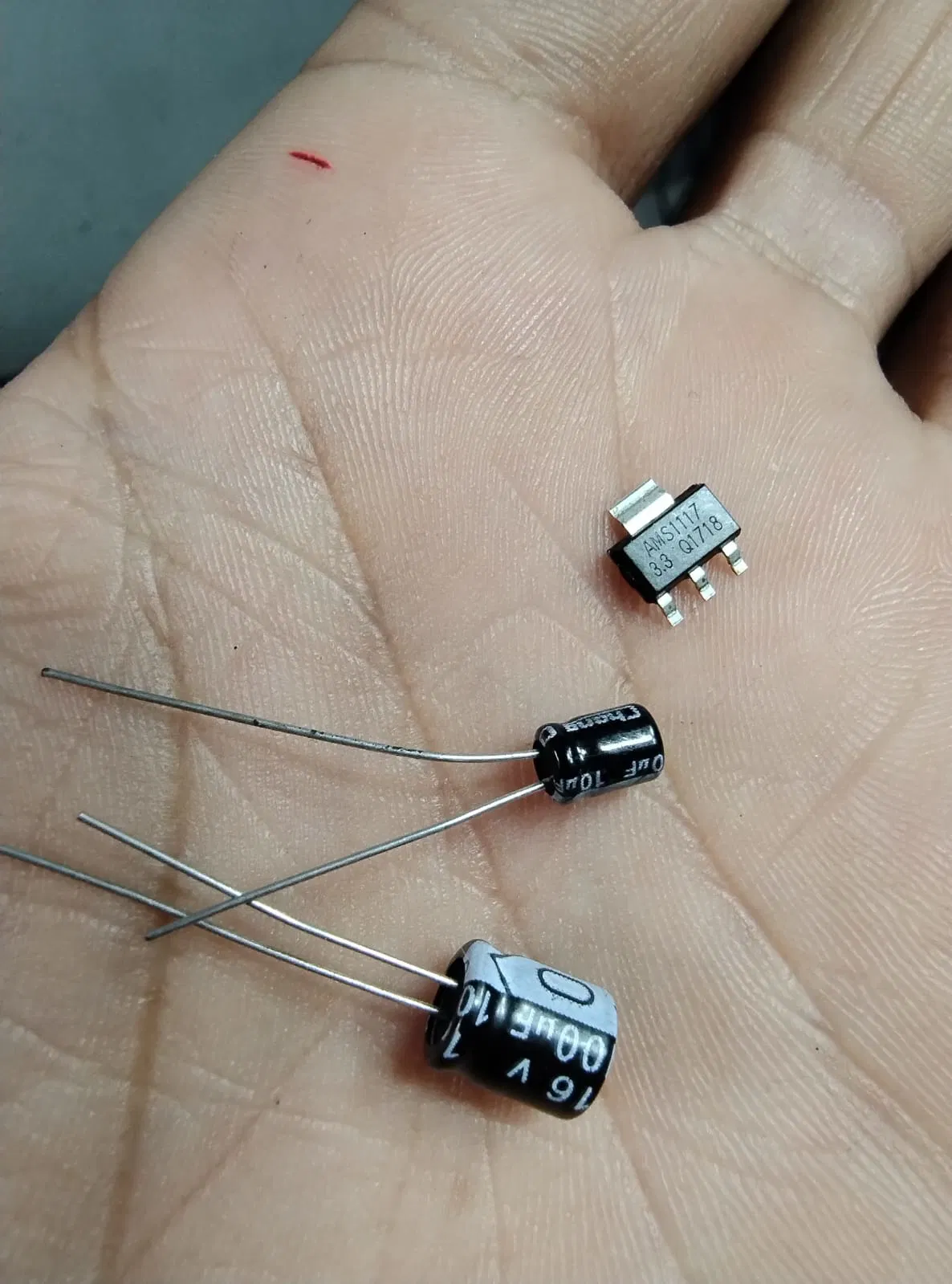

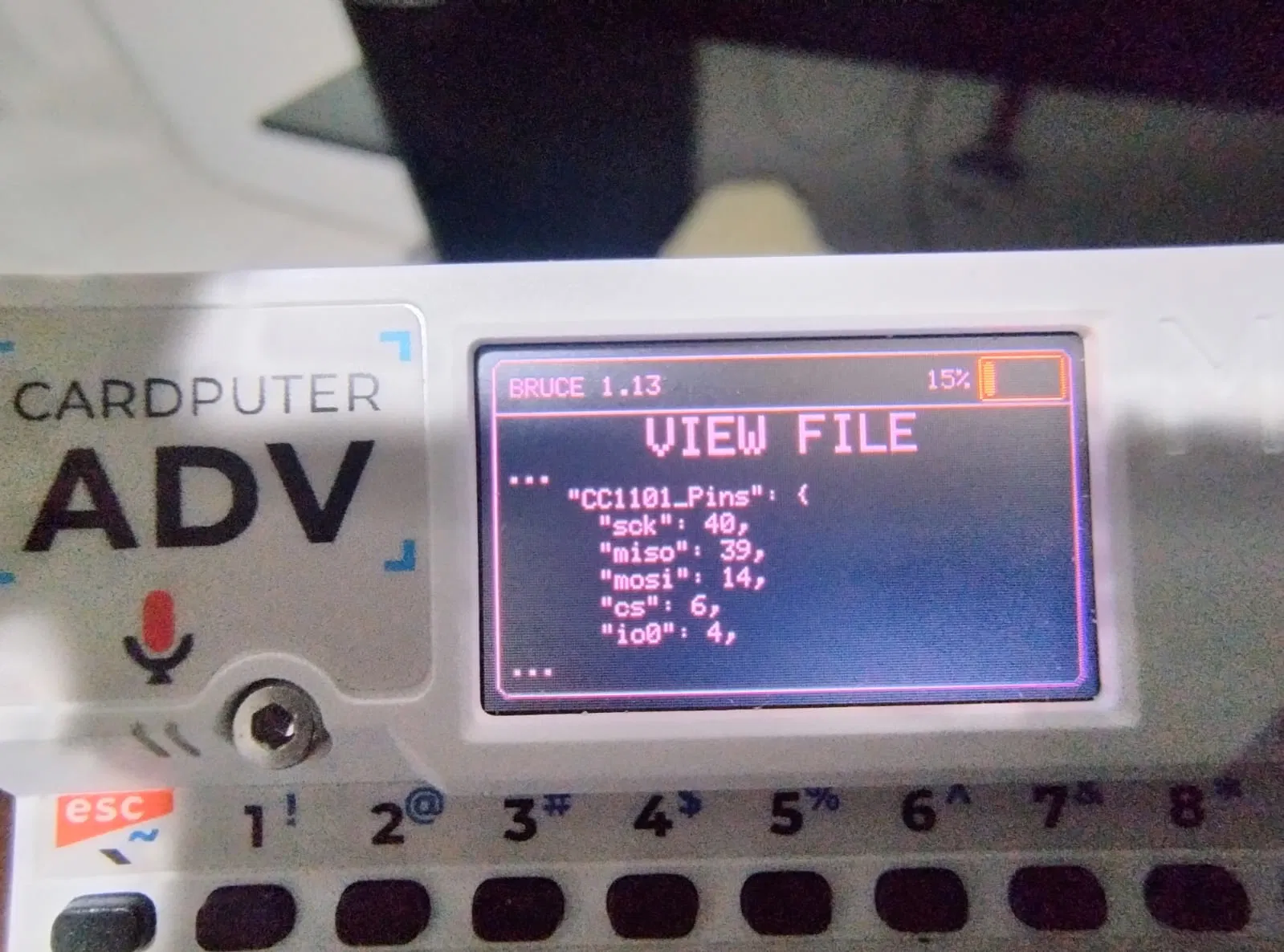

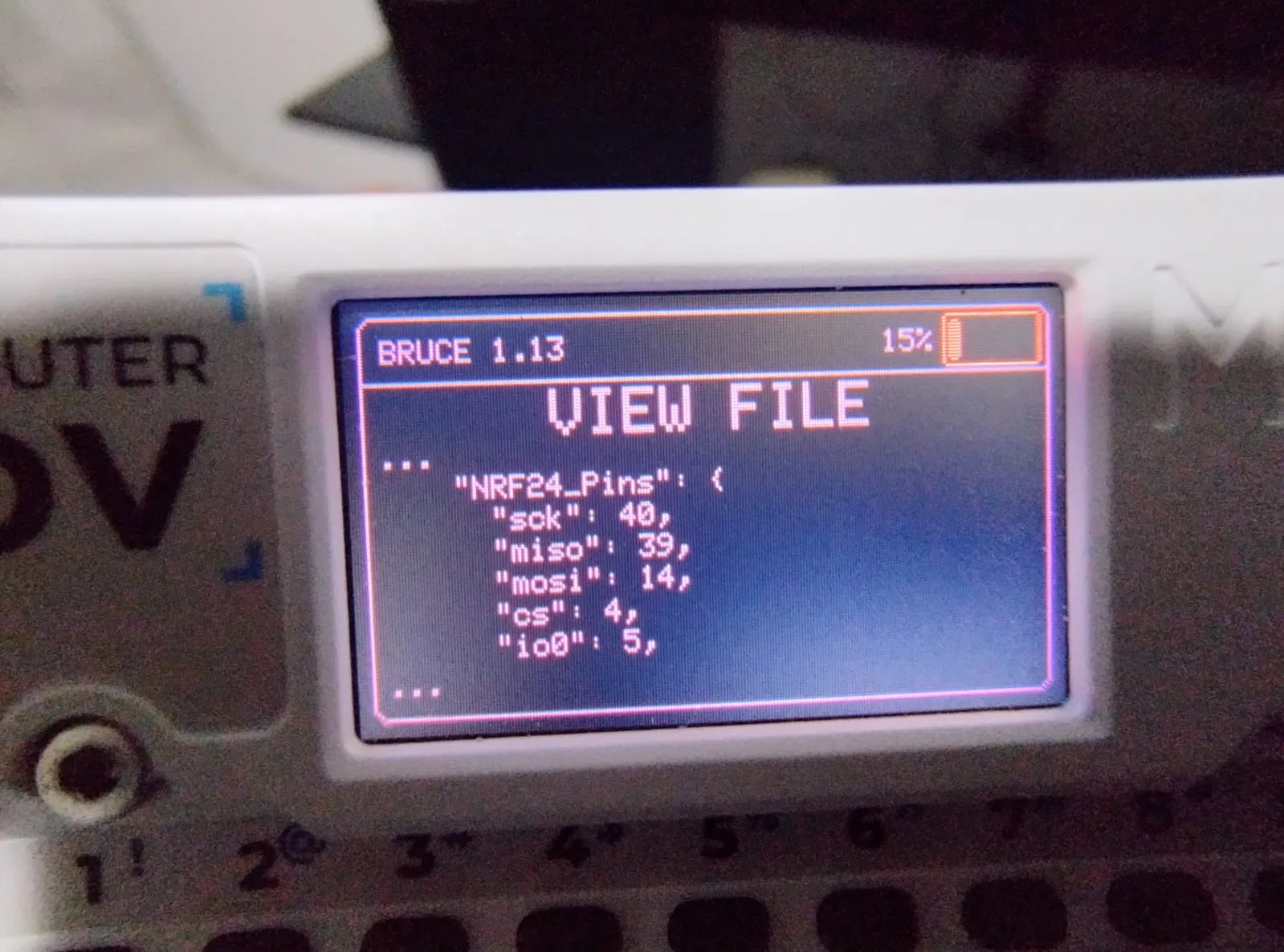

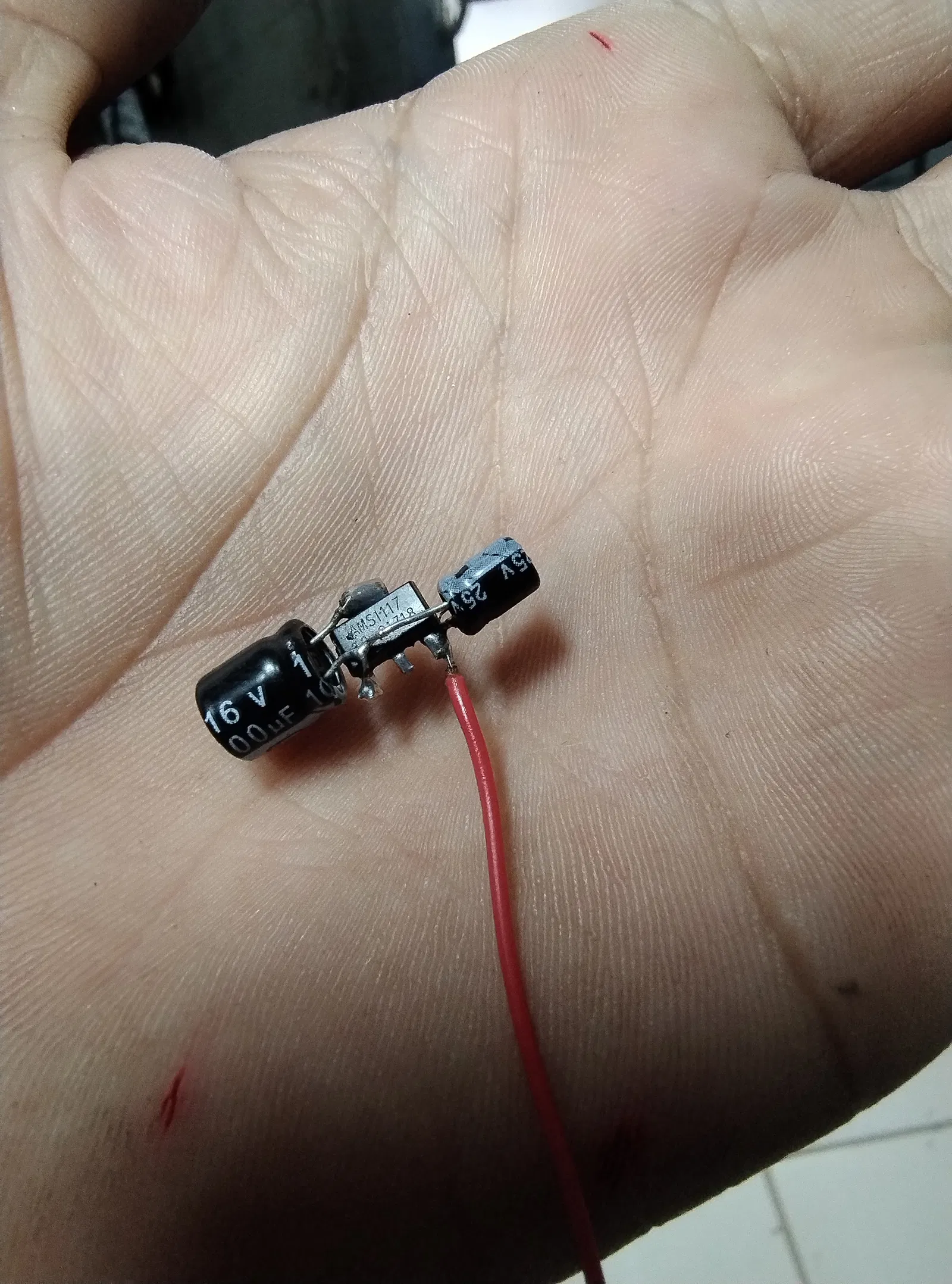

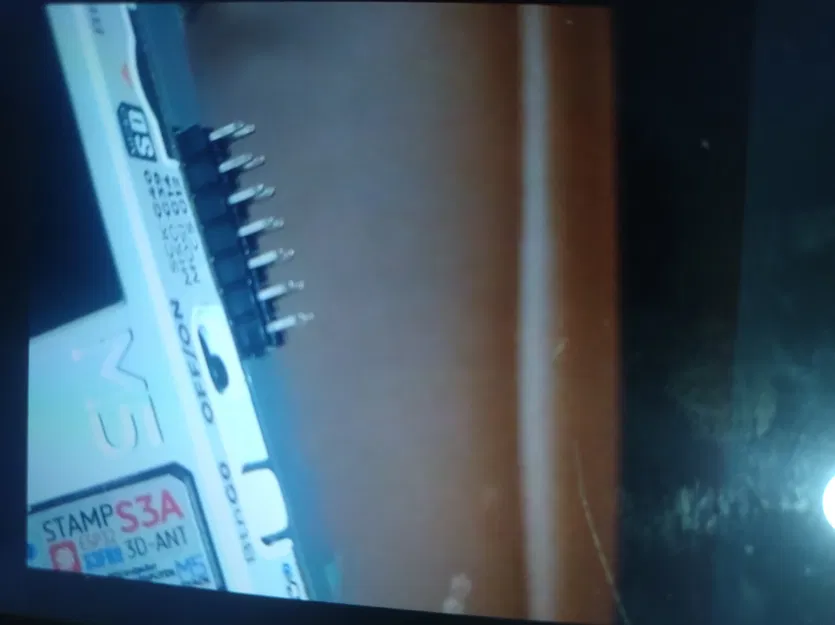

🛠 Lắp ráp

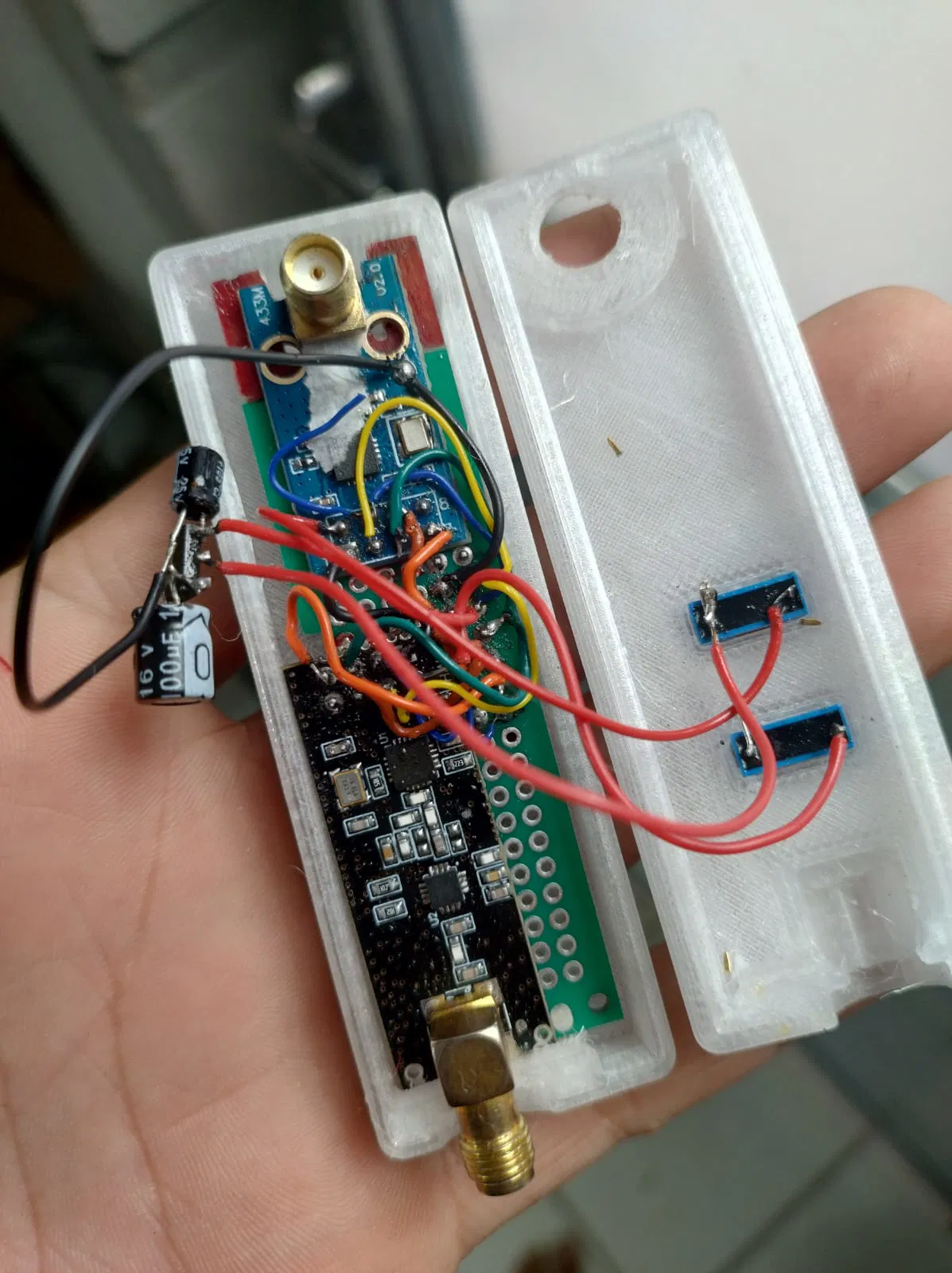

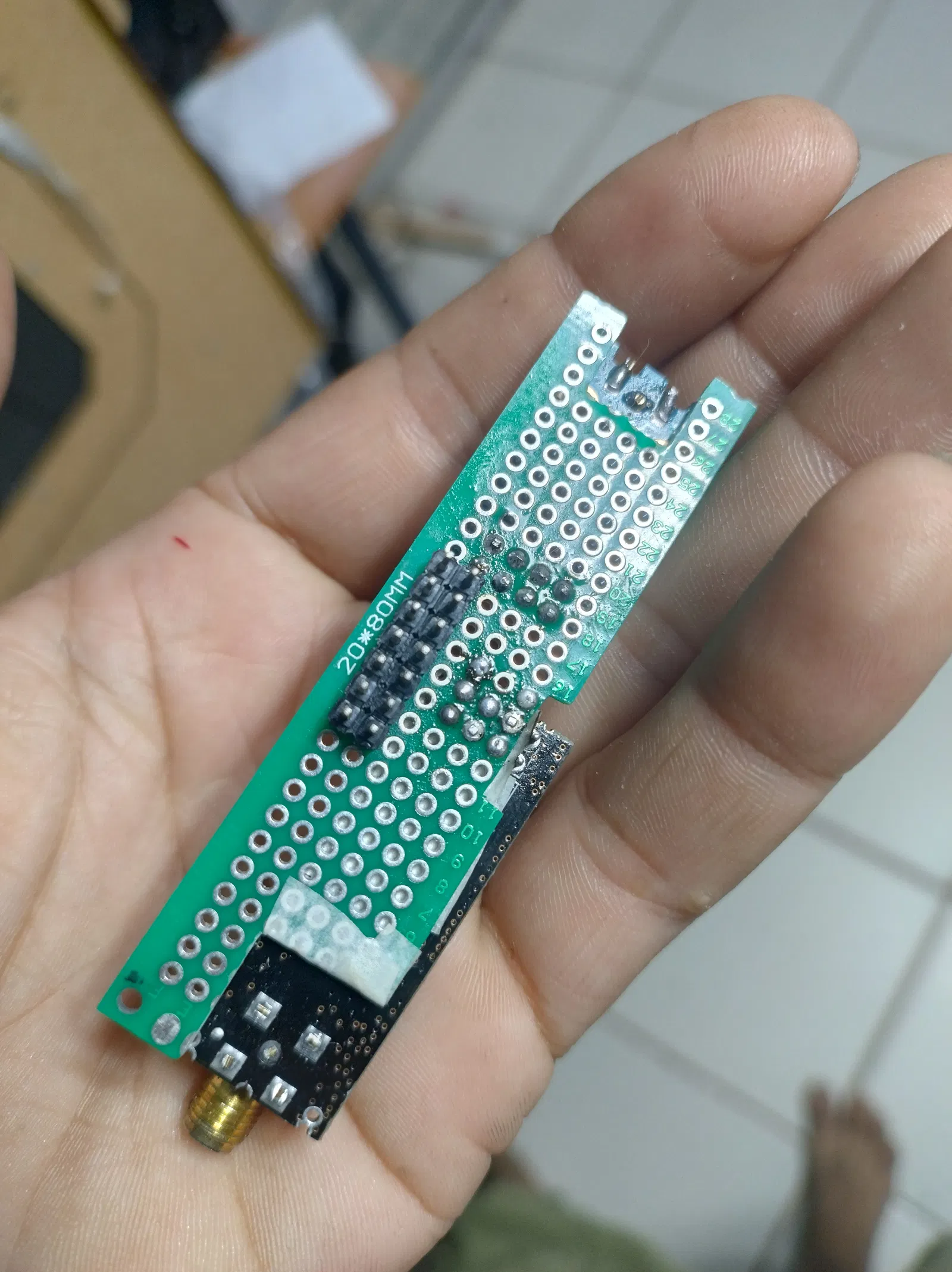

Lắp các module, đi dây kết nối rồi đóng case lại.

Phần đóng là kiểu ngàm bấm (press-fit), không cần ốc vít.
Nếu muốn cố định vĩnh viễn thì có thể dán keo.


⚙ Gợi ý in

PLA hoặc PETG •

Bản in dùng rất ít support, nhưng đừng quên thêm support..

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
199,6 KB
File lớn nhất
68,7 KB
