Strong mATX 10" 2U-Rack Plate – Thiết kế không cần support

Tác giả EliottJVN_2148893

Lượt tải
4
Lượt thích
2
Lượt coi
103

File 1 184,1 KB

  • mATX_rackplate_1771124247.3mf3MF · 184,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

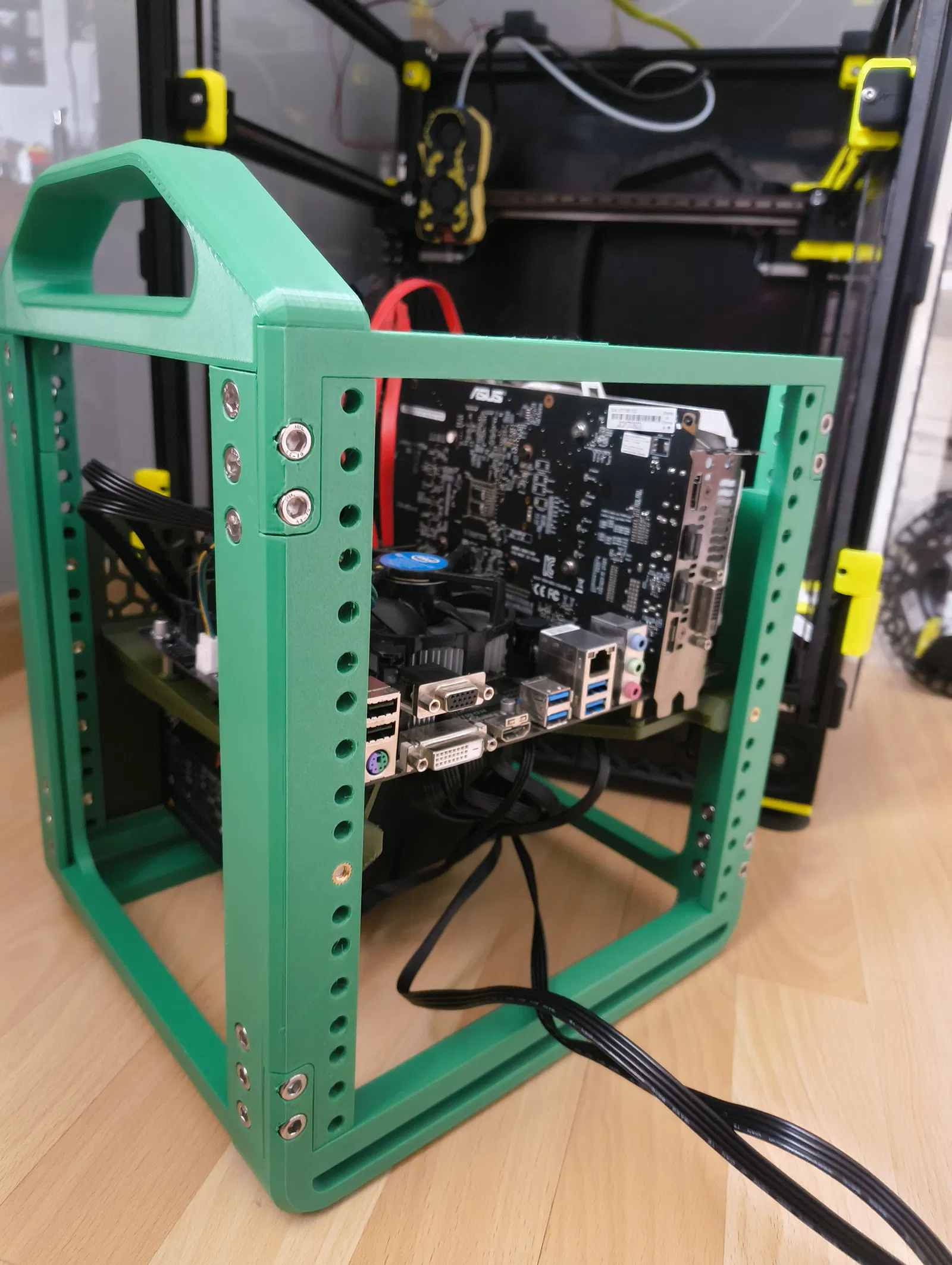

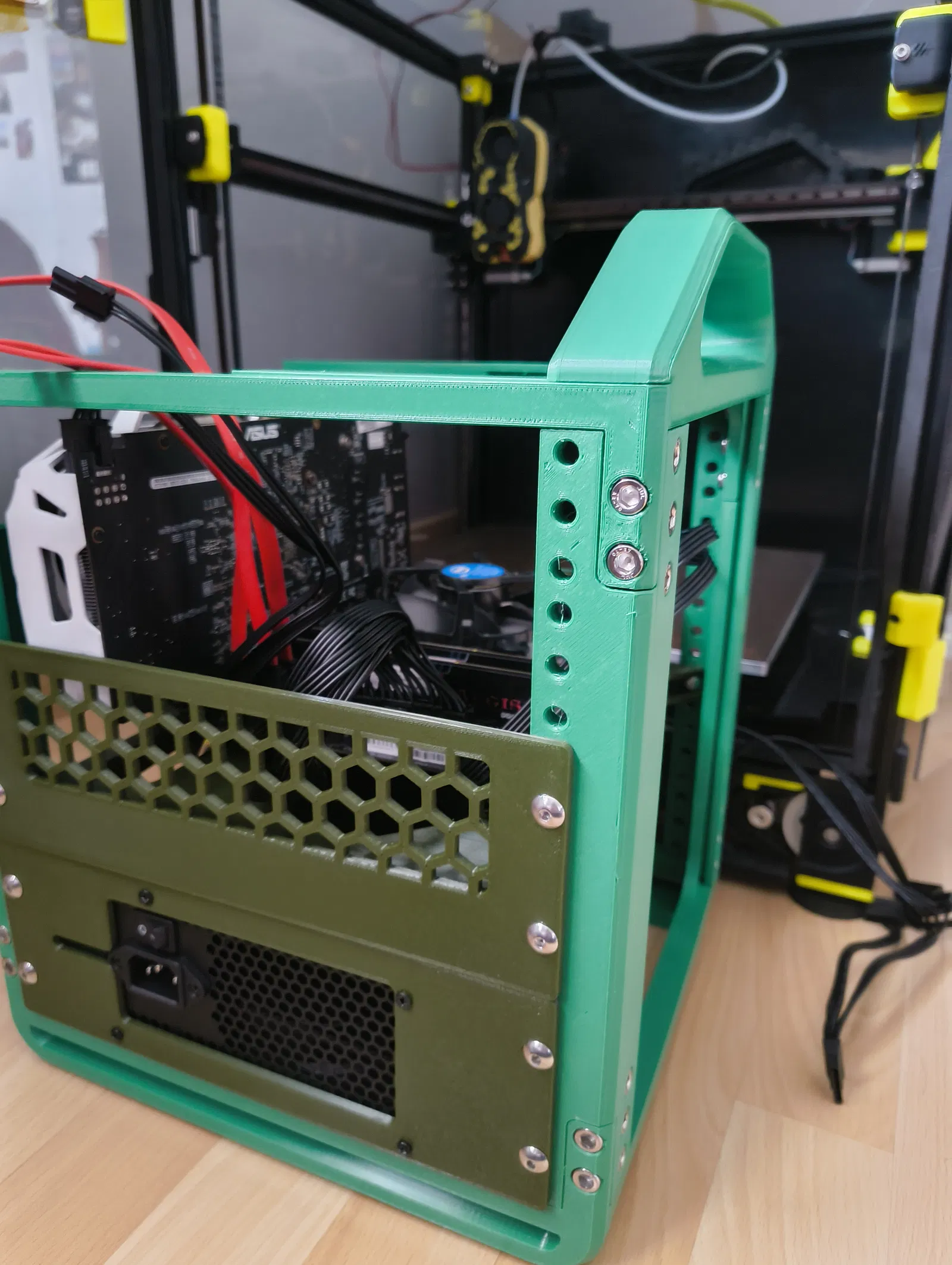

Mẫu này đã được test trên KWS 10" rack và vừa khít luôn. Chỗ này quan trọng nè: để hạn chế cong vênh và hiện tượng “creep” (biến dạng theo thời gian), cái plate được đỡ cả ở mặt trước (front panel) lẫn tì vào mặt trong của back panel.

Mình làm cái này vì nhiều rack plate có sẵn либо là không fit đúng với combo mATX + GPU, либо là bắt dùng quá nhiều supports “nguy hiểm”, dễ làm hư chi tiết hoặc khiến in bị fail. Thiết kế này né được mấy vấn đề đó mà vẫn chắc chắn và dễ in.

Hardware Required

  • 6× Voron-style heat inserts M3×5×4

  • 6× M3 motherboard standoffs (spacers)

  • 6× M3 motherboard screws

  • 6× M5×10 screws để bắt plate lên rack

GPU Compatibility

Bạn cũng có thể gắn GPU.

Để tham khảo, con của mình dài 240 mm và nó vừa sát nút mới lọt.
Tùy chiều dài GPU của bạn, nó có thể thò ra ngoài rack một chút. Nếu bạn muốn như vậy thì sẽ cần chỉnh nhẹ model.

Nếu rơi vào trường hợp đó… chắc tới lúc nâng cấp lên rack 19" hoặc dùng case “đàng hoàng” hơn rồi đó :)

About the Design

Đây không phải kiểu thiết kế “chuẩn bài”, đúng tiêu chuẩn tuyệt đối.

Lý tưởng nhất là front panel nên là 5U hoặc 6U để che kín hoàn toàn phần không gian mà mainboard và GPU chiếm trong rack.

Tuy nhiên:

  • Làm đúng chặt theo format 10" thì gần như không thể fit thêm linh kiện cho gọn gàng.

  • Nếu làm hẳn một front panel 6U custom (nút bấm, layout custom) thì thiết kế sẽ khó chia sẻ và tái sử dụng hơn nhiều.

Vì vậy đây là một phương án thỏa hiệp thực tế giữa độ tương thích và độ dễ dùng.

Hiện mình đang thiết kế các front panel custom để gắn fan và vài tính năng hay ho khác. Có gì mình có thể sẽ share luôn.

Printing Instructions

  • Material: PETG, ABS, hoặc ASA

  • ❌ KHÔNG DÙNG PLA: PLA chịu nhiệt kém và có thể bị biến dạng theo thời gian.

  • Supports: Không cần

  • Orientation: Đặt mặt front panel úp xuống build plate để ra bề mặt texture đẹp, sạch.

  • Bạn lớn rồi tự chọn:

    • Infill vừa đủ ngon

    • Số lượng perimeters cho dày dặn, chắc chắn

    • Layer height thật ra không quan trọng lắm—chỉ ảnh hưởng thời gian in, với lại khi lắp vào rồi cũng khó thấy chi tiết này.
