Rack mount 10" cho Minisforum MS-01/MS-A1/MS-A2/MS-R1 (1U)

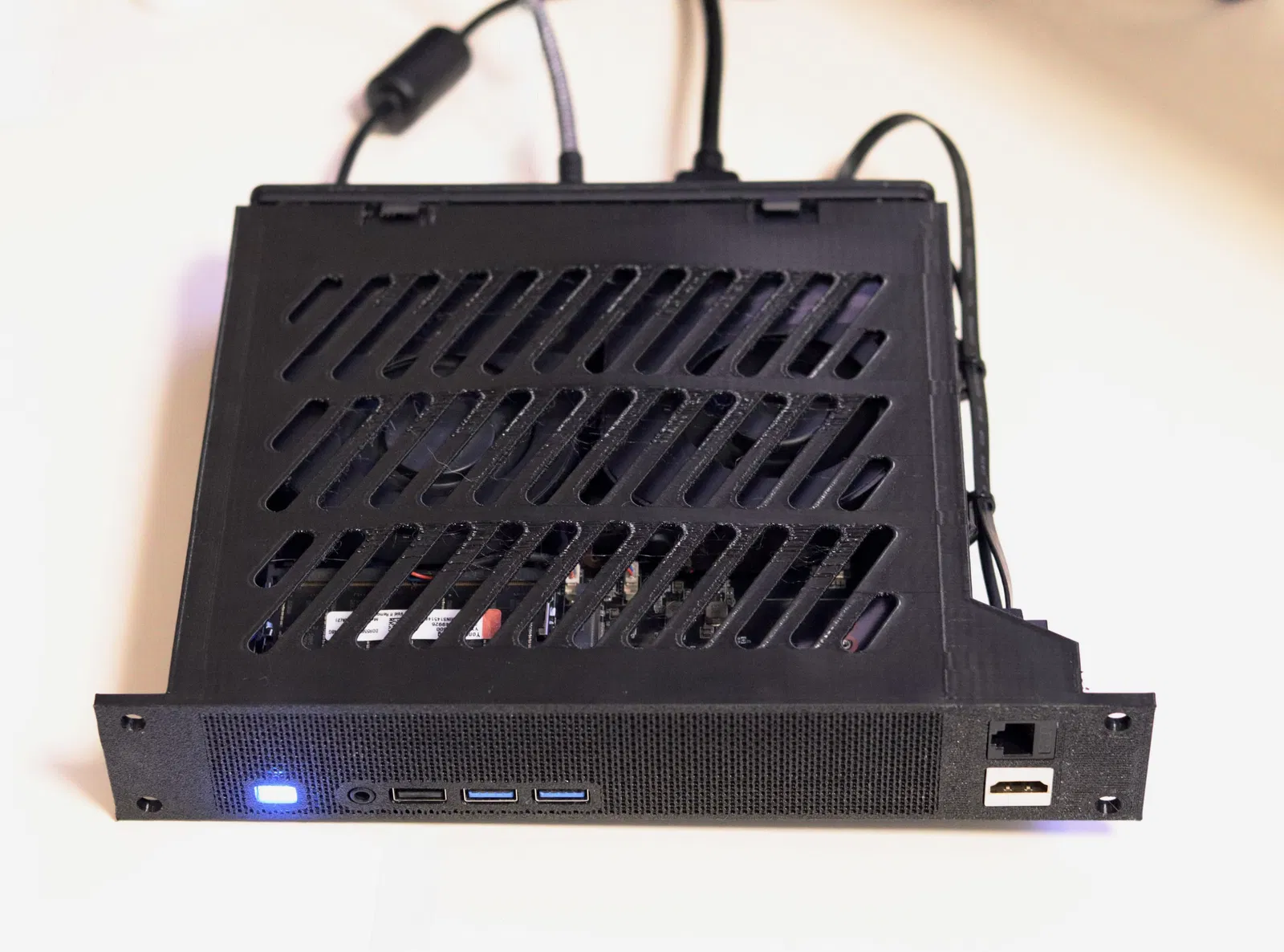

Đây là một hướng tiếp cận khác để rack mounting dòng Minisforum MS. Thay vì giữ nguyên vỏ máy gốc, thiết kế này thay thế luôn vỏ, giúp gắn 1U* cho thiết bị.

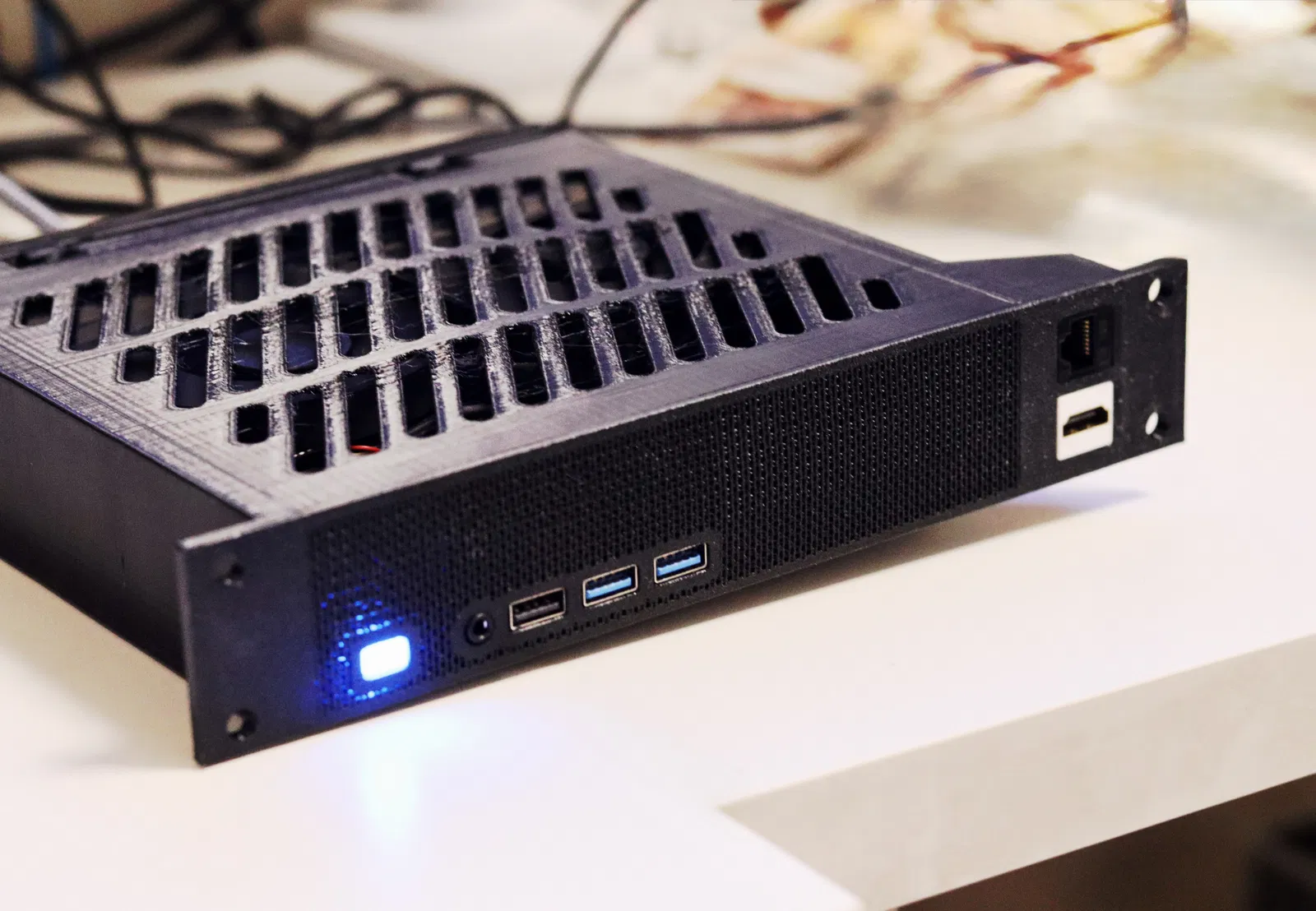

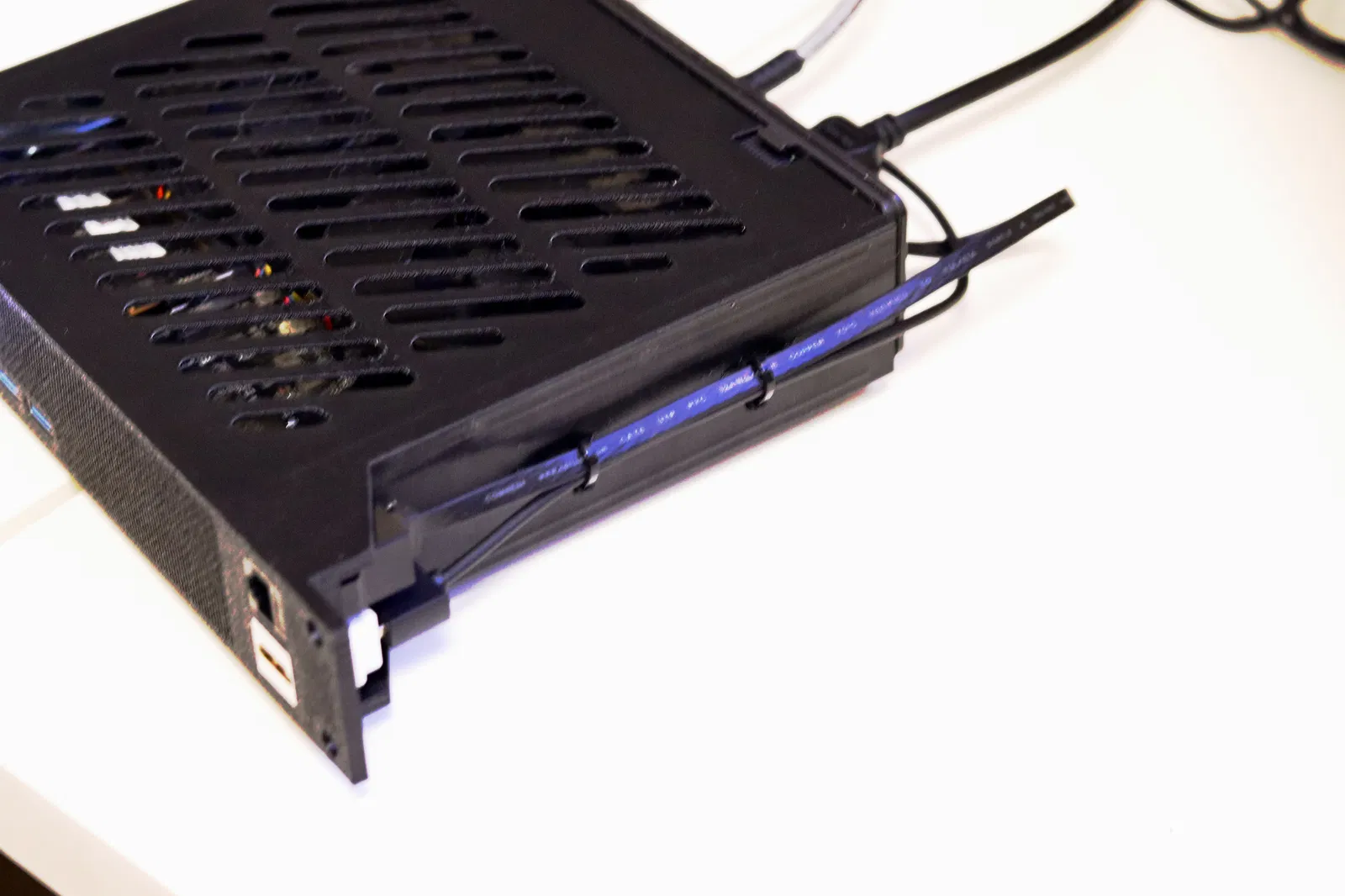

Ngoài ra còn có 2x keystone jack và phần tai để gắn kẹp dây (cable clip) cùng một nút nhấn phụ (flush button pusher).

Mình có kèm file nguồn FreeCAD để bạn tiện chỉnh sửa.

Giới hạn

• Bản thân thiết bị hơi dày hơn 1U. Mình đã cố làm cho vừa nhất có thể, nhưng phần sát phía sau cùng vẫn dày hơn.

• Thiết bị bắt buộc phải thoáng khe gió phía đáy để làm mát SSD, và tốt nhất là cả khe gió phía trên nữa.

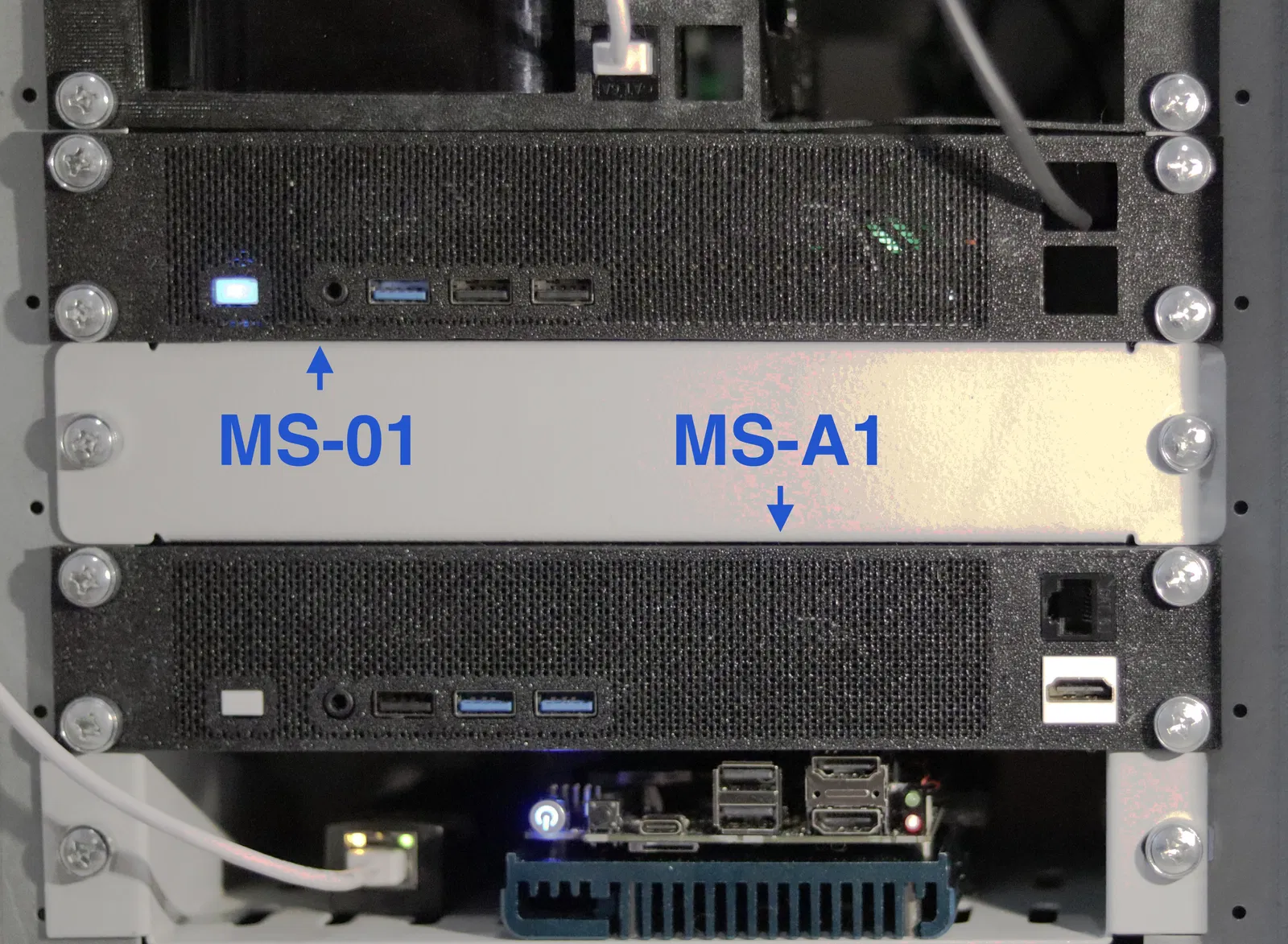

• Vì hai lý do đó, không thể gắn nhiều máy MS chồng trực tiếp lên nhau; nhưng sẽ ổn nếu bạn xếp xen kẽ với các module 1U ngắn.

• Nắp trên/dưới chỉ để đạt mức chống xâm nhập IP20; không có khả năng chắn nhiễu EMI. Nên dùng trong tủ rack kín hoặc tự xử lý EMI.

• Do hạn chế không gian, sẽ chỉ vừa các keystone module loại nhỏ.

• Đã test trên MS-01 và MS-A1 nhưng mình không thấy lý do gì nó không chạy tốt với MS-A2, MS-R1 và các mẫu tương tự về sau.

Hướng dẫn in

Thân chính (Main body)

Bạn cần máy in được cân chỉnh chuẩn, có build plate tối thiểu 220x220mm để in mẫu này. In tốt nhất bằng PETG – giữ độ chính xác kích thước nhưng sẽ không bị mềm/chảy như PLA nếu thiết bị quá nóng.

Model chính có mặt trước đặc, thiết kế để tạo khe gió bằng slicer – nhìn đẹp, in nhanh và “xịn”.

Để làm được vậy, chỉnh Perimeters = 5, chọn infill kiểu Gyroid / Hex / hoặc pattern đẹp khác; sau đó thêm một Modifier Cube vào build plate, canh tương đối trùng vùng khe gió ở mặt trước, rồi đặt các thay đổi:

• Top layers: 0 / 0mm

• Bottom layers: 0 / 0 mm

Nhớ xem trước kết quả ở chế độ sliced preview.

Nếu bạn không thích khe gió tạo bởi slicer (hoặc coi quá nhiều video Slant 3D), hãy dùng bản alt model đã có khe gió sẵn. Nhưng nhìn sẽ không “cute” bằng.

Nút nhấn phụ (Button pusher)

In bằng vật liệu màu sáng / trong mờ. Nếu nút khi lên đèn vẫn chưa đủ sáng, bạn có thể làm rỗng:

• Perimeters: 1

• Top layers: 1 / 0mm

• Bottom layers: 1 / 0 mm
