Miếng Nâng Chiều Cao Kê Tay Keychron (Keychron Wrist Rest Height Riser)

Tác giả JustinScrogg_4185487

Lượt coi
71

File 4 1,1 MB

  • Keychron_Wrist_Rest_Height_Extender_-_3mm_version_1770855205.3mf3MF · 113,5 KB
  • Keychron_Wrist_Rest_Height_Extender_-_Test_Print_1770855207.3mf3MF · 38 KB
  • Keychron_Wrist_Rest_Height_Extender_-_Super_Thick_Version_for_Cutting_Down_1770855208.3mf3MF · 75,3 KB
  • Keychron_Wrist_Rest_Height_Extender_1770855208.sldprtSLDPRT · 934,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình thuận tay trái và hay để cụm numpad ở bên trái bàn phím. Chắc cũng ít ai thích kiểu này, nhưng vậy cũng được. Gần đây mình quyết định nâng cấp lên bộ Keychron mechanical keyboard, nên chọn Keychron Q3 Max QMK đi cùng Q0 Max QMK để hai món có thể đặt sát nhau ở bên trái.

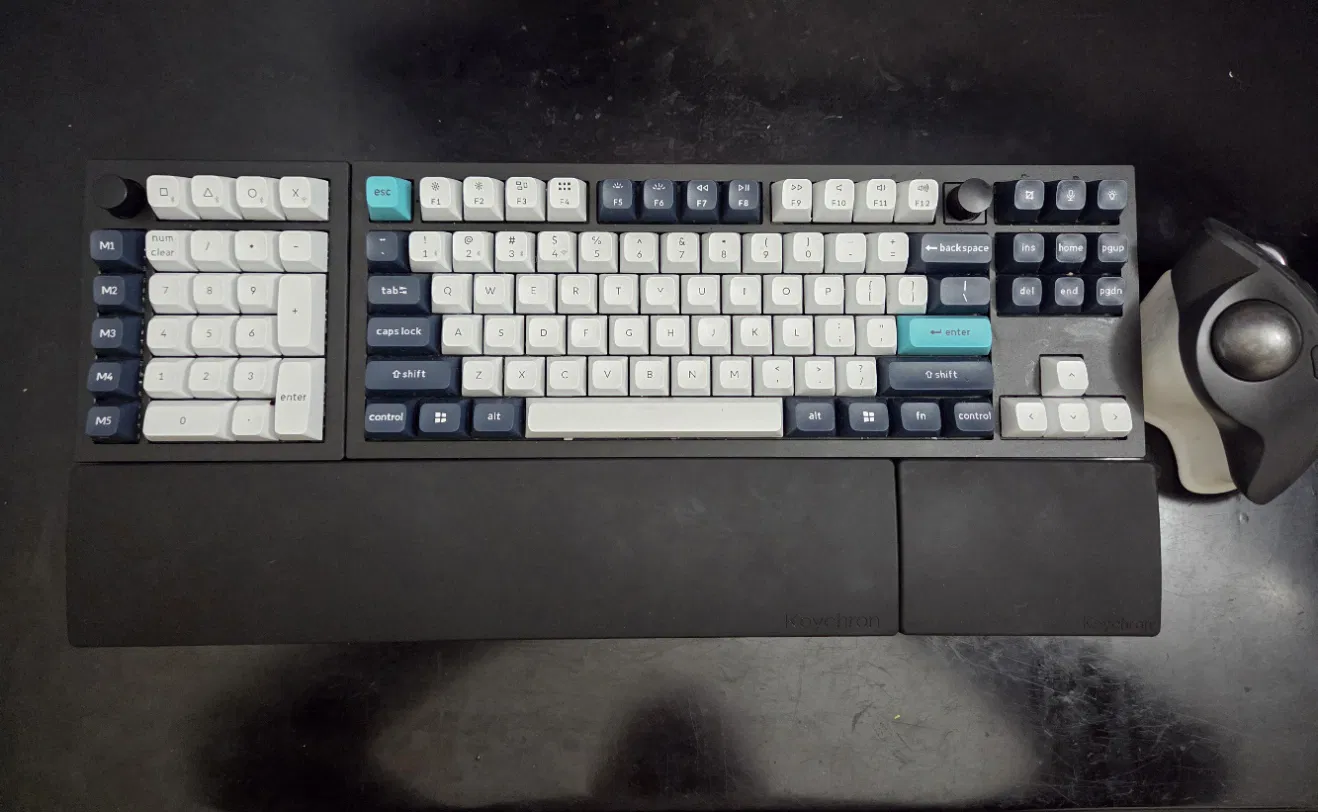

Sau khi đã đầu tư combo này, mình cũng nâng cấp lên Keychron silicone wrist rests cùng bộ để mọi thứ canh thẳng hàng đẹp mắt theo toàn bộ bề ngang của bàn phím và numpad.

Tiếc là mình phát hiện ra hai miếng kê tay không cùng chiều cao:

  • Q3 silicone wrist rest: 18 mm

  • Q0 silicone wrist rest: 24 mm

Chênh 6 mm, khá bất ngờ vì bản thân Q0 numpad chỉ cao hơn bàn phím Q3 khoảng 1 mm. Dù Keychron có ghi rõ kích thước này trên trang của họ (https://www.keychron.com/products/keychron-silicone-palm-rest), mình không để ý cho tới khi nhận hàng.

Thay vì trả lại kê tay và quay về cái kê tay cũ (to quá khổ), mình quyết định tự thiết kế một giải pháp.


Giải pháp

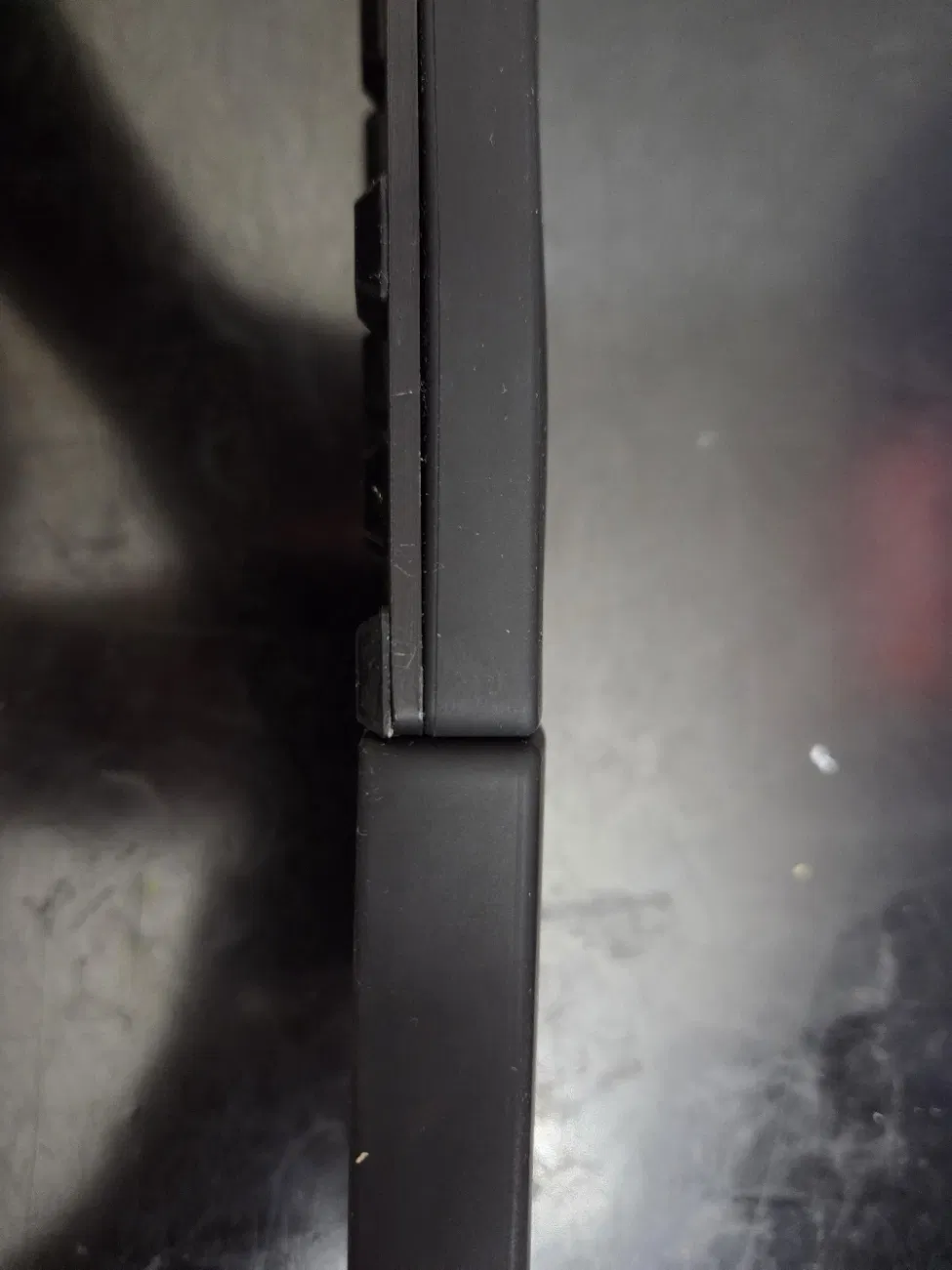

Model này là một miếng nâng chiều cao (height extender), lắp kiểu press-fit vào hoa văn bát giác ở mặt đáy của Q3 silicone wrist rest, giúp nâng lên để khớp chiều cao với kê tay Q0 hơn.

Nếu chỉ in 3D một miếng spacer hoàn toàn thì không ổn, vì nó sẽ trượt trên mặt bàn. Vì vậy, thiết kế này làm để dùng chung với chân silicone 3M, vừa bám chắc vừa giữ được cảm giác mềm, chống trượt giống kê tay zin.

Mình thiết kế miếng nâng dựa đúng loại chân silicone này trên Amazon:
https://a.co/d/0bXXz9DQ


Chi tiết thiết kế

  • Miếng nâng press-fit khít vào các hốc bát giác ở mặt đáy của kê tay Q3

  • Các insert bát giác được gắn với một tấm đế in 3D dày 3 mm

  • Ở mặt dưới tấm đế, dán chân silicone 3M hình chữ nhật

  • Việc reverse-engineer hoa văn bát giác khá vui và cho ra độ khít rất chắc chắn

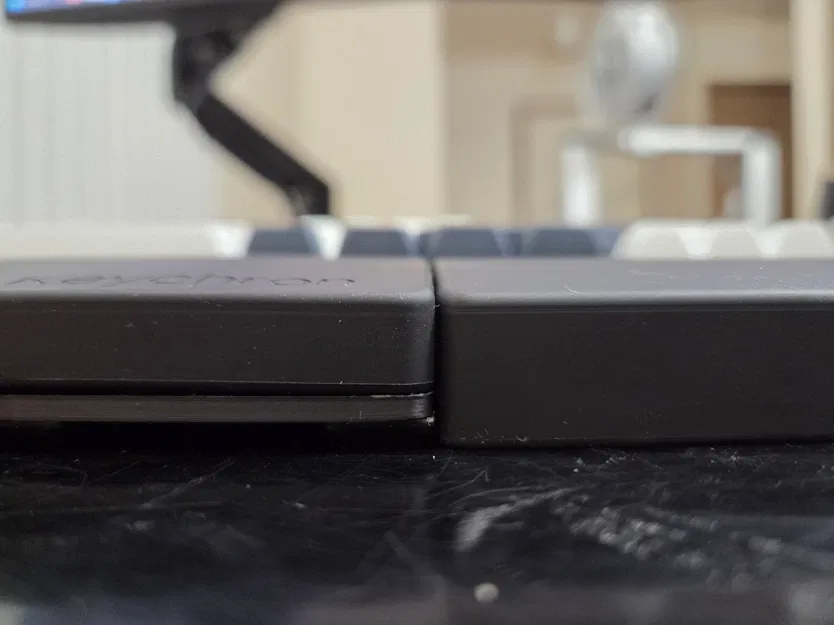

Phiên bản mình đang dùng hiện tại tăng tổng chiều cao khoảng 6.3 mm:

  • Chân silicone tăng khoảng 3.3 mm (dù quảng cáo 0.15 in / 3.8 mm)

  • Độ dày tấm đế in: 3 mm

Mình có in thử để canh độ dày và thấy 3 mm là vừa đẹp cho bộ của mình. Do dung sai của các món silicone có thể hơi “lỏng”, bạn có thể cần chỉnh chiều cao ±0.5 mm để khớp hoàn hảo.


Lắp vừa & Tùy biến

  • File đi kèm:

    • Một test print để tinh chỉnh chiều cao, tiết kiệm filament

    • Bản final 3 mm của mình

    • Cả hai đều ở định dạng .3mf

    Tùy biến:

    • Có kèm file SolidWorks, cho phép bạn chỉnh trực tiếp biến Height

    • Nếu bạn không dùng SolidWorks, mình cũng kèm một bản dày 10 mm, bạn có thể cắt về đúng chiều cao bằng tool Cut trong Bambu Studio hoặc Orca Slicer
