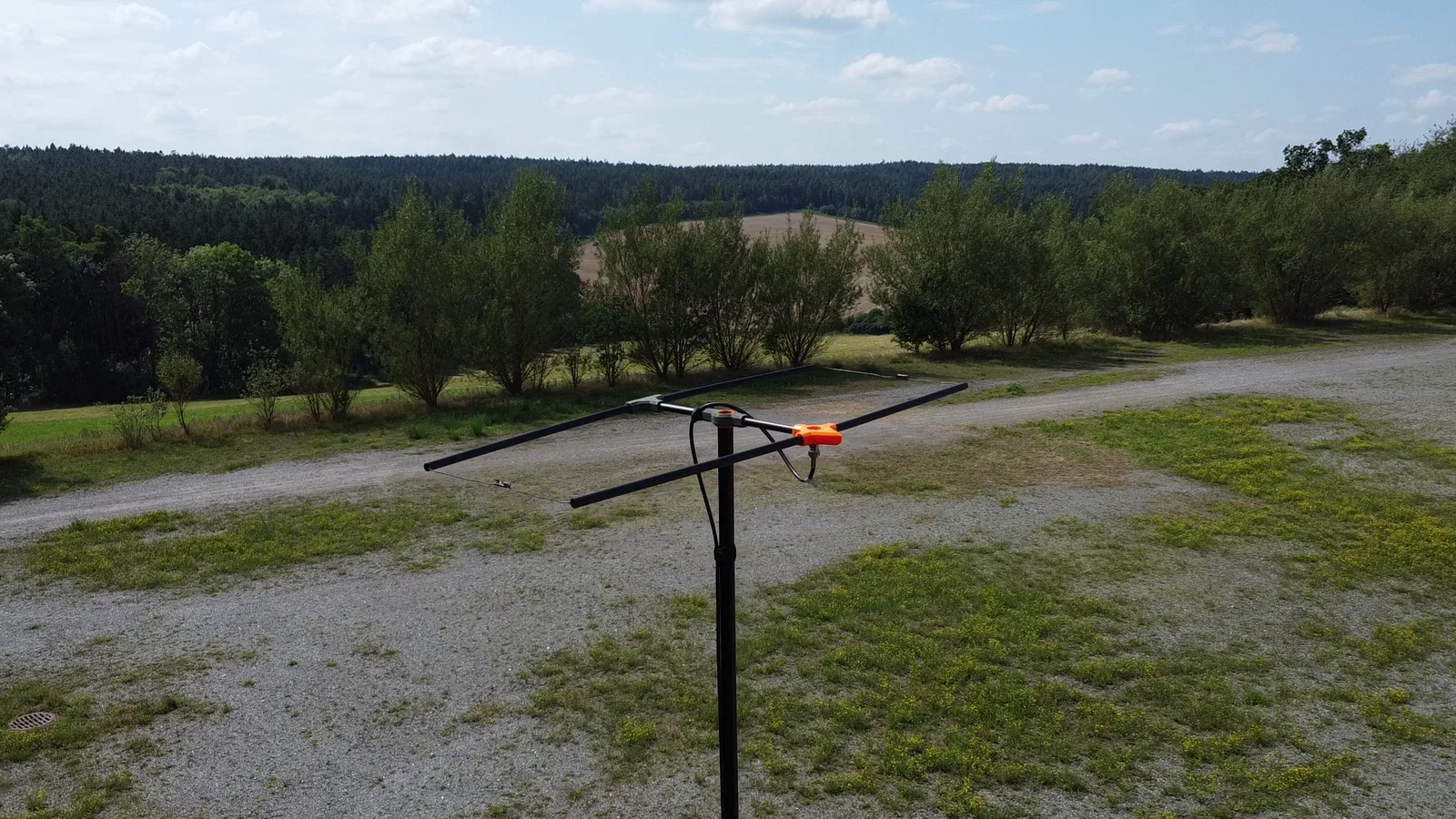

Anten Moxon VHF/UHF (2m & 70cm) – Portable Directional Beam
Bộ file in 3D để làm anten Moxon định hướng dạng portable cho Ham radio băng 2m và 70cm. Kèm danh sách vật tư (dây 22AWG, PVC tube, SMA/BNC) và Universal Adapter có STEP/STL để tùy chỉnh theo pole.
Mô tả
Đây là một bộ file để bạn làm anten Moxon cho băng 2m và 70cm.
Thiết kế này lấy cảm hứng từ David (DL1DN), trên YouTube được biết tới với tên “QRP lifestyle”, nhưng thiết kế của anh ấy không được chia sẻ để anh em DIY tự làm.
Vì vậy mình quyết định tự thiết kế lại từ đầu và đăng lên cho mọi người.
Bạn cần cho anten 70cm:
-
In "DL2MAN_70cm_Moxon
-
Dây 22AWG/0,5mm^2
-
4 dây rút (cable ties)
-
Đầu SMA (SMA socket) đế chữ nhật, có đai ốc vặn, ví dụ (Affiliate Link)
Bạn cần cho anten 2m:
In:
-
1x “DL2MAN_2m_Moxon_feedingpoint”
-
2x “DL2MAN_2m_Moxon_Insulator”
-
1x “DL2MAN_2m_Moxon_mid_section”
-
1x “DL2MAN_2m_Moxon_T_section”
Mua
2x ống PVC 1m, OD 10mm / thành 1mm (Affiliate Link)
Dây 22AWG/0,5mm^2
Từ các Affiliate Link, mình sẽ nhận được một phần trăm nhỏ doanh số mà không phát sinh thêm chi phí nào cho bạn.
File cho Universal Adapter có sẵn cả định dạng STEP và STL, nên bạn có thể tự thiết kế đường kính lỗ trong (inner bore) cho khớp với cây sào/pole của bạn. Tiếc là ngay cả các cây sào cùng một hãng cũng không có kích thước y hệt nhau. Vậy nên bạn hãy tự thiết kế lỗ bằng CAD hoặc ngay trong Slicer rồi in, hoặc in với 100% infill rồi khoan/doa ra đúng kích thước bạn cần.
Hướng dẫn video tại đây:
