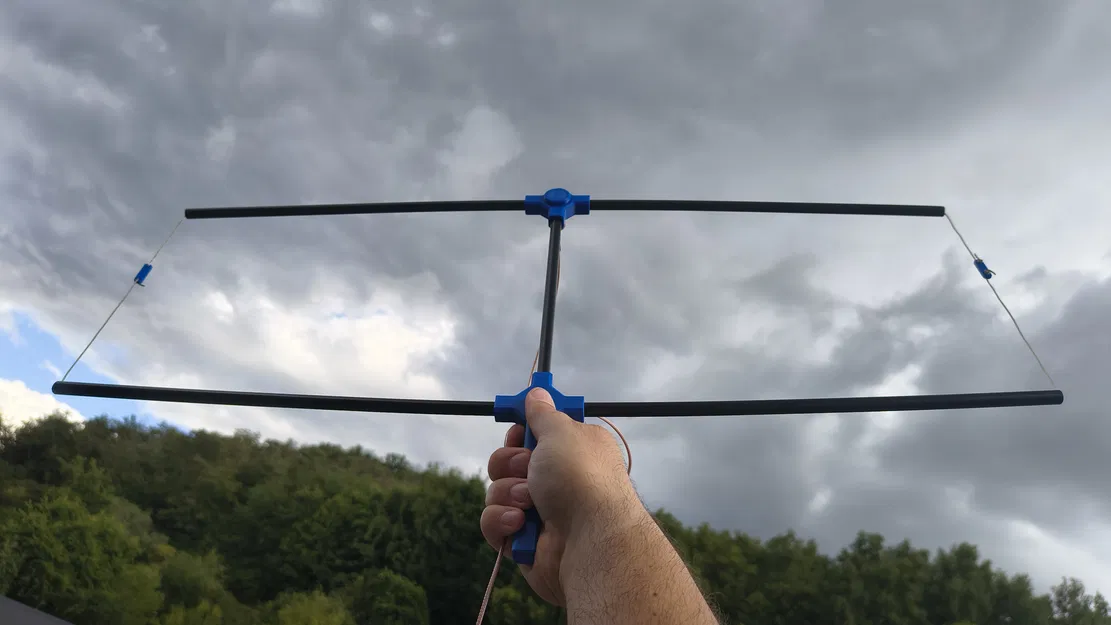

Antenna VHF Moxon cầm tay dựa trên thiết kế của DL2MAN

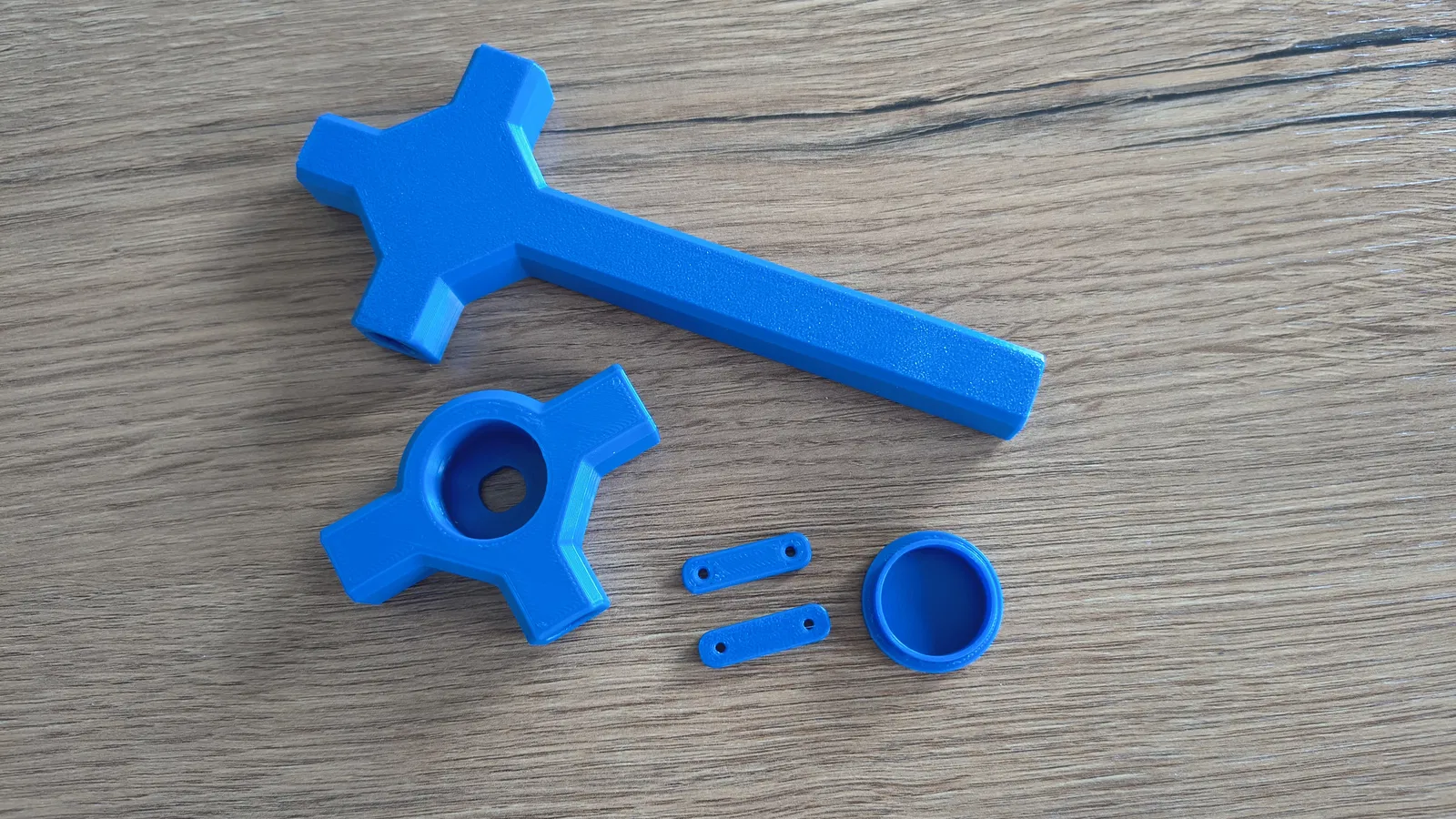

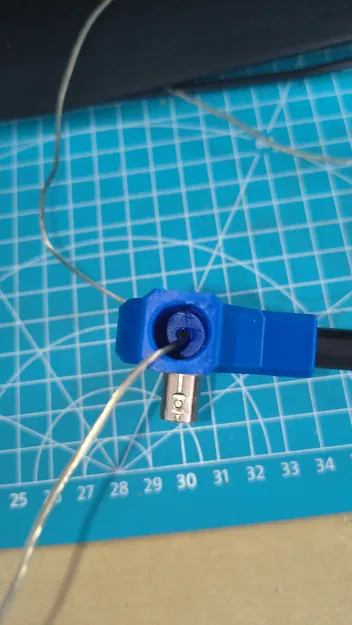

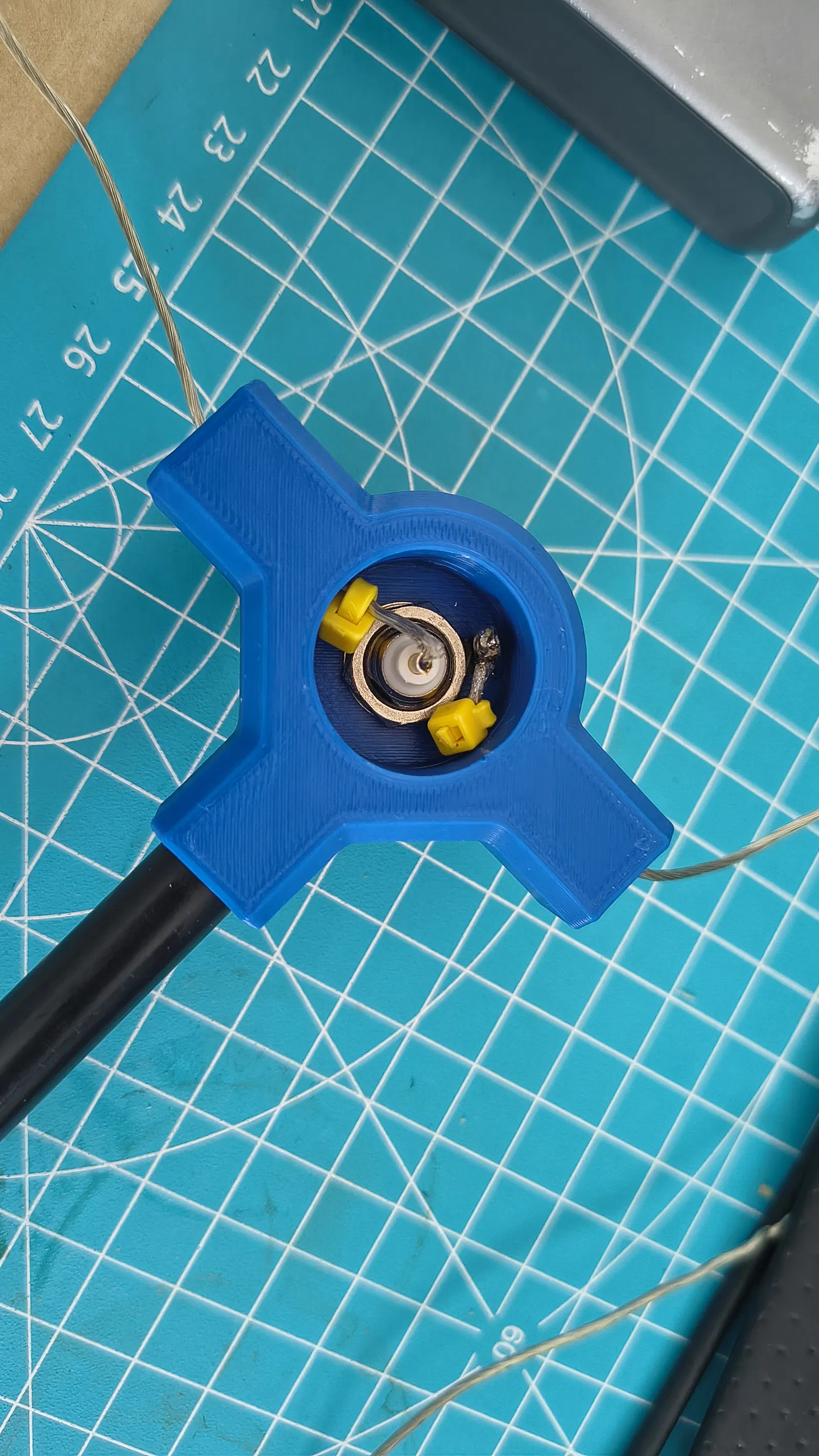

Phần Feedpoint đã được điều chỉnh để bớt nhọn hơn (vì phần nhọn trông hơi đáng sợ ;-). Mình cũng đã giảm kích thước lỗ khoan bên trong để mọi người có thể dùng dây rút (cable tie) hoặc thắt nút để cố định cáp giúp giảm sức căng.

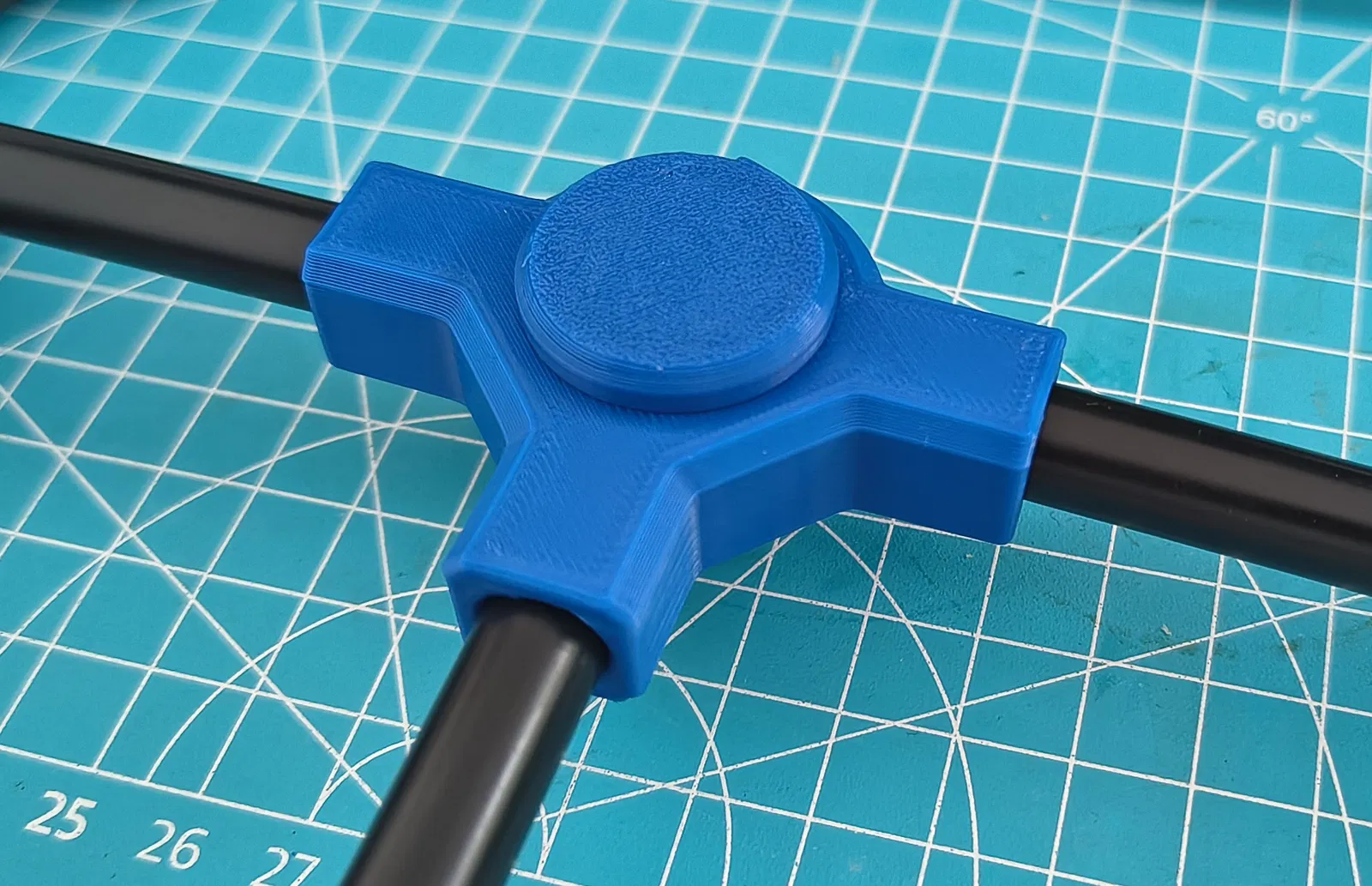

Phần nắp tùy chọn có thể được dùng để đóng/bảo vệ kết nối tại Feedpoint.

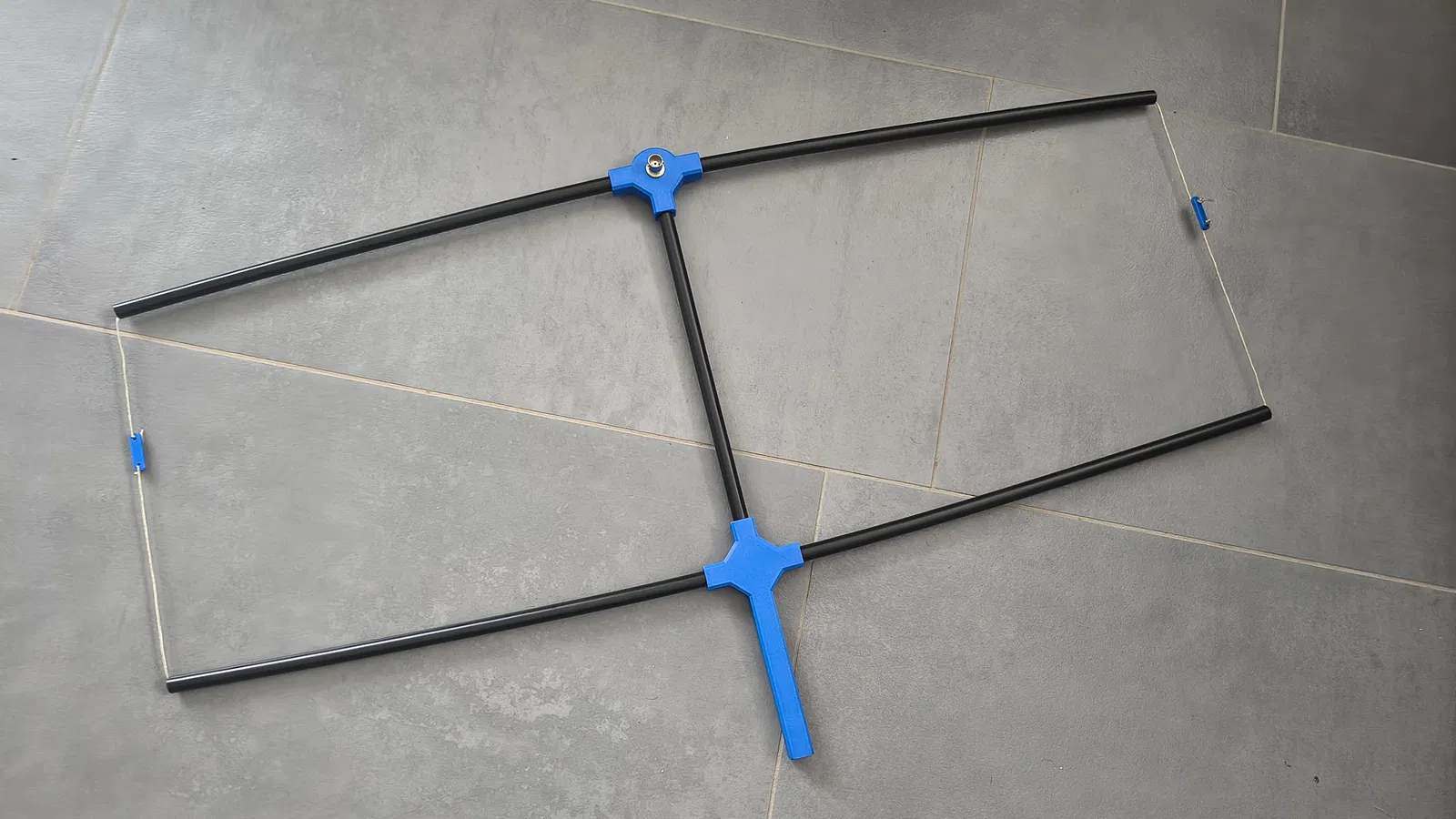

Chiều dài của ống ở giữa là 240mm. Tất cả các kích thước khác cho dây và ống đều tuân theo thiết kế gốc của DL2MAN. Cảm ơn Manuel vì thiết kế ban đầu rất tuyệt vời này!

BOM (Danh sách linh kiện):

4x 337,5mm ống nhựa đường kính 10mm

1x 240mm ống nhựa đường kính 10mm

2x 470mm dây điện (22AWG hoặc loại tương đương)

1x 1024mm dây điện (22AWG hoặc loại tương đương)

1x Jack BNC

2x dây rút (cable tie)
