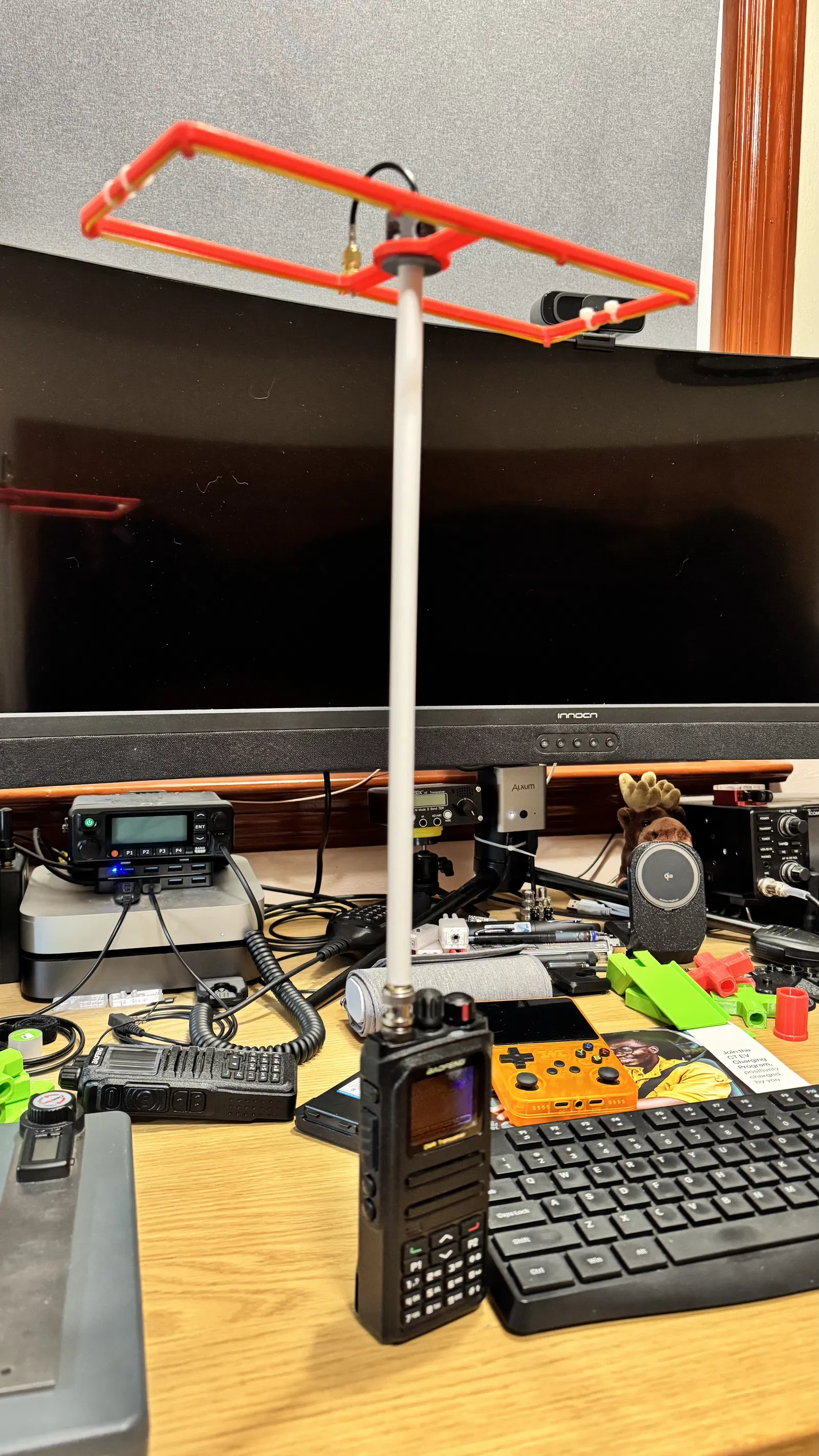

Antenna Handheld UHF MOXON By KA1CM

5

55ting55_1279069 55ting55_1279069

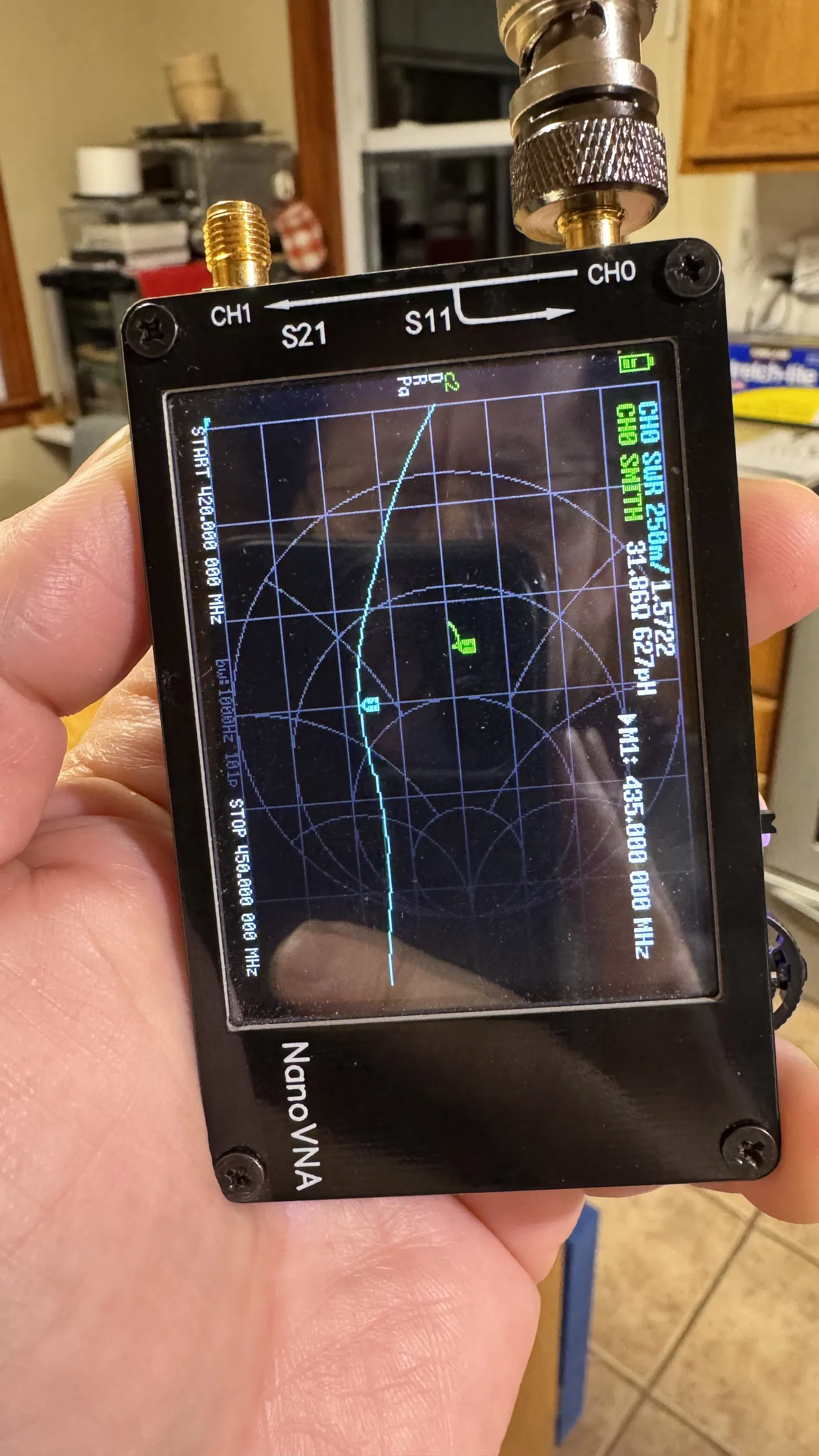

Handheld UHF MOXON dựa trên thiết kế DL2MAN, được KA1CM vẽ lại từ đầu để khắc phục vấn đề SWR của bản gốc. Có lưu ý quan trọng khi dùng phân cực dọc và danh sách linh kiện (BNC/SMA).

👁️
91
Lượt Xem
❤️
2
Lượt Thích
📥
8
Lượt Tải
Cập Nhật Feb 12, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Vui lòng xem video hướng dẫn dựng.

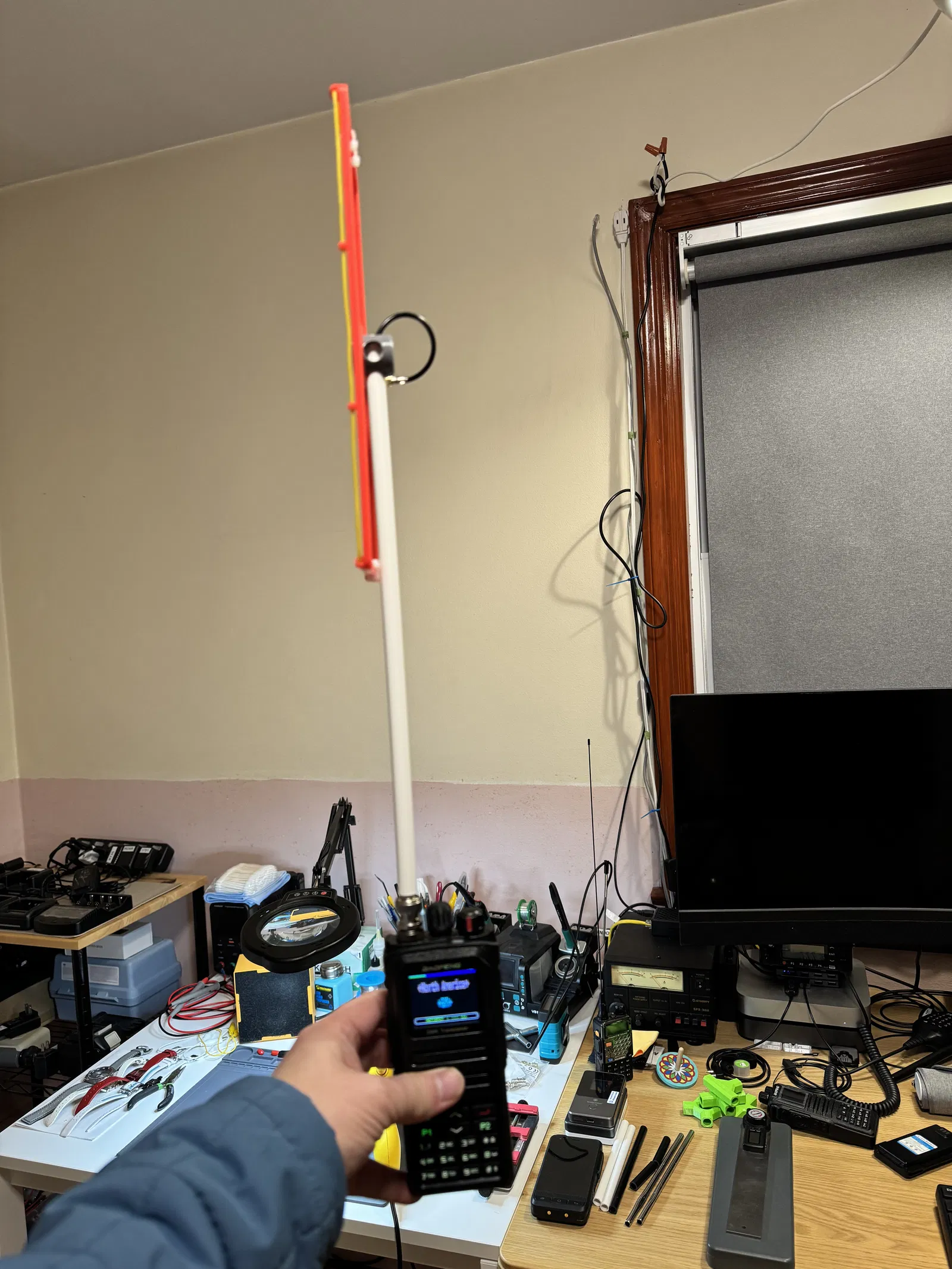

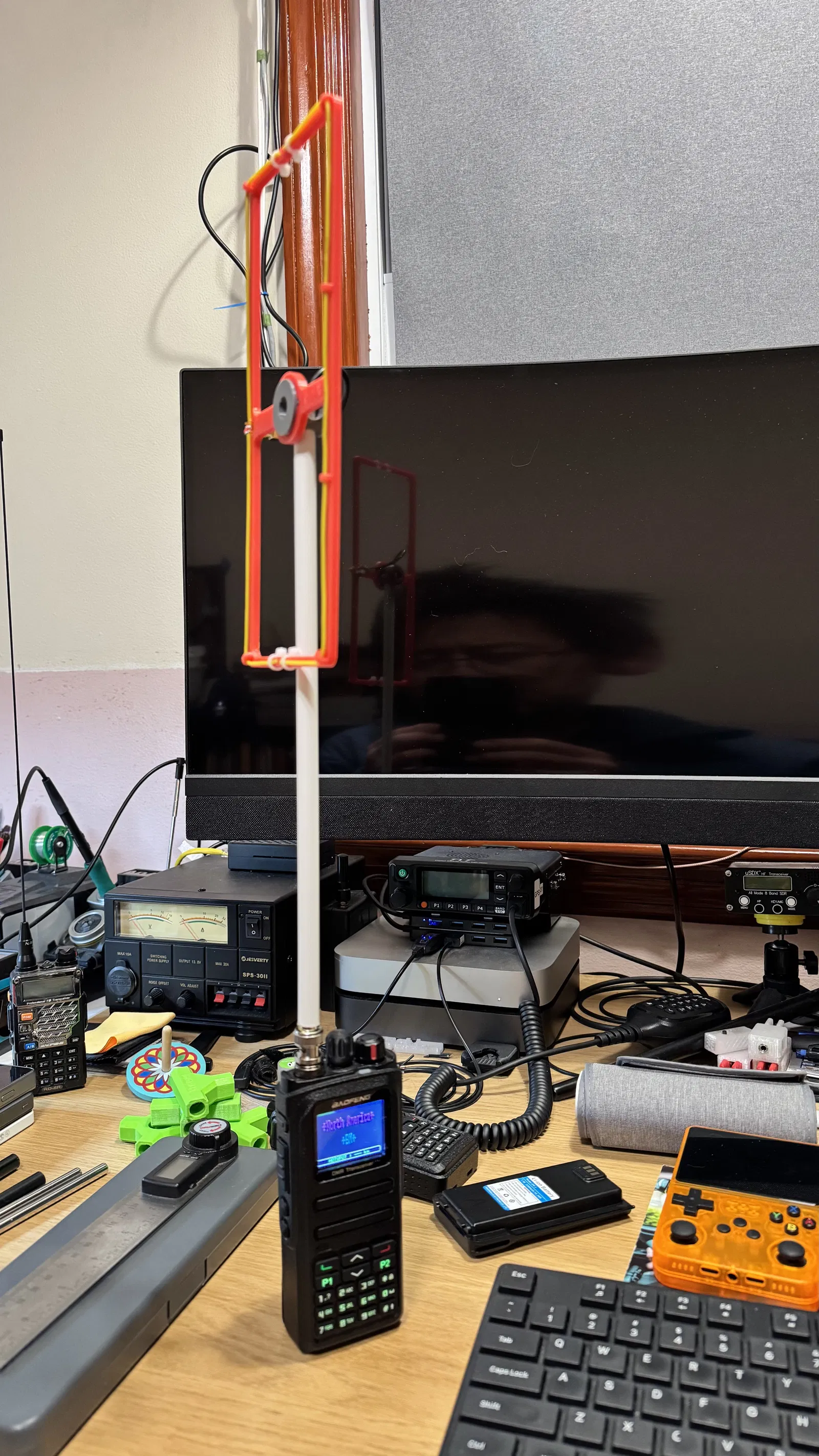

Cẩn thận!!! Khi dùng ở phân cực dọc (vertical polarization) thì phần ground của antenna phải nằm phía dưới, hướng xuống đất!!!! Đừng kẹp kiểu “sandwich” với ground làm lát bánh!!!!

Danh sách linh kiện.

1. Đầu nối BNC https://www.amazon.com/MOOKEERF-Crimp-Connector-RG188A-LMR100/dp/B0F7XLBWJG/ref=sr_1_10_sspa?crid=1IH9PC6BZQXQO&dib=eyJ2IjoiMSJ9.DN_otyxi7rAcmAxrFXTXLe1d6JmngwcJvSp0lQCvfWn3vDTu2LSLtraPZND9B5HZXkkIqNx3zZI-aI6BgP_yGVBJ7MiInNtnStarEoQpi119TEuF6DeUhYXyyKO_3mJ09_HmT9pNVQT4aD9fsZAoUbhPnU_Hbk4aBlUjgJum8fZKemvwyi1rVA-iZD5GV3iLU5r1CyyJAZJbMyFf8TCscT3z0VMsPRSEWxoCuOpLqNc.RYUg92Dcb-5f0MC1W_tfhpd3csD2doe26Jsct1Afsso&dib_tag=se&keywords=bnc+crimp+connector&qid=1770653365&sprefix=bnc+crimp+connector%2Caps%2C142&sr=8-10-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9tdGY&psc=1

2. Đầu nối SMA Male https://www.amazon.com/Eightwood-10pcs-Crimp-Connector-Gold-Plating/dp/B00UGSHGLM/ref=sr_1_3?crid=1T0IH2H8GXY91&dib=eyJ2IjoiMSJ9.fzYg6Gj6pxEX2SS-X_Gc7sPwum2fDzE7tDQtgS-ETcahvdNGRgUszmK7h3uKR6LpD2X6-RsTXjTL0poa842F0cJqQrhSD7Hxqy0ZNZt5xIZNm__Qp173lBEayyABLvIloXtHovwT56pFncKJ0Ao9B5hs4laoIo6zUkDKZsPBSiCOXrQxoBfPzrJo6YroGXVxdSV5xuayRPJksTLs6-nVnZwvhuA5yS_L3txufW60iXU.OYpXlWFmwEQlZMAzeitGerRMvItnNj-aqTcY3uL1NMU&dib_tag=se&keywords=SMA%2Bmale%2Brg%2B174%2Bconnector&qid=1770653453&sprefix=sma%2Bmale%2Brg%2B174%2Bconnector%2Caps%2C130&sr=8-3&th=1

3. SMA Female PCB Mount https://www.amazon.com/QMseller-Connector-Coaxial-Adapter-Straight/dp/B07XLY3P6Q/ref=sr_1_19?crid=23KGC2KBNIJ4M&dib=eyJ2IjoiMSJ9.JM_ytS1rNbKbDHenFyjY7hl4d2HURKy6M-Sxc9XPnmdTHIN83DOBeI8EQl1pwgRLa3VhngIdrD683VYF9jcWSaTBN8OL1Fxd6avipXUKqH66kqV02wIldvrcSGzCdYgNV9pwtlE-C65Q86ZhE2r6s3cYp1NO-k8I8ibCG2RjdTPzqUmrhT4mYVOTSD4rE7PolgM0FkNxG4lzbv-WwjJ4IF7Th6Xv5_sInicq2SEvr8Q.zSChfFxn1x9muO3Xffa8y4nNCGJWOPy4uGs4ZOolitw&dib_tag=se&keywords=SMA+female&qid=1770653501&sprefix=sma+female+%2Caps%2C303&sr=8-19
