Case ATX Nhỏ Gọn (~18L) - Compact ATX Case

Tác giả Fetetert_1672365

Lượt tải
797
Lượt thích
154
Lượt coi
7.909
Bản remix
1

File 13 98,7 MB

  • ATX-Top_1770849581.stepSTEP · 6,3 MB
  • ATX-Bottom_1770849584.stepSTEP · 6,6 MB
  • ATX-Back_1770849586.stepSTEP · 4,2 MB
  • ATX-Front_1770849587.stepSTEP · 8,5 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Thiết kế này ban đầu là bản mod từ mẫu “Compact ATX Case (13.2L)” của Ephyxis, nhưng mình dùng tản nhiệt CPU dạng tower và không có cáp PCI-E riser, nên không muốn phải mua thêm đồ. Vì vậy case được làm hơi lớn hơn, thể tích khoảng 18L.

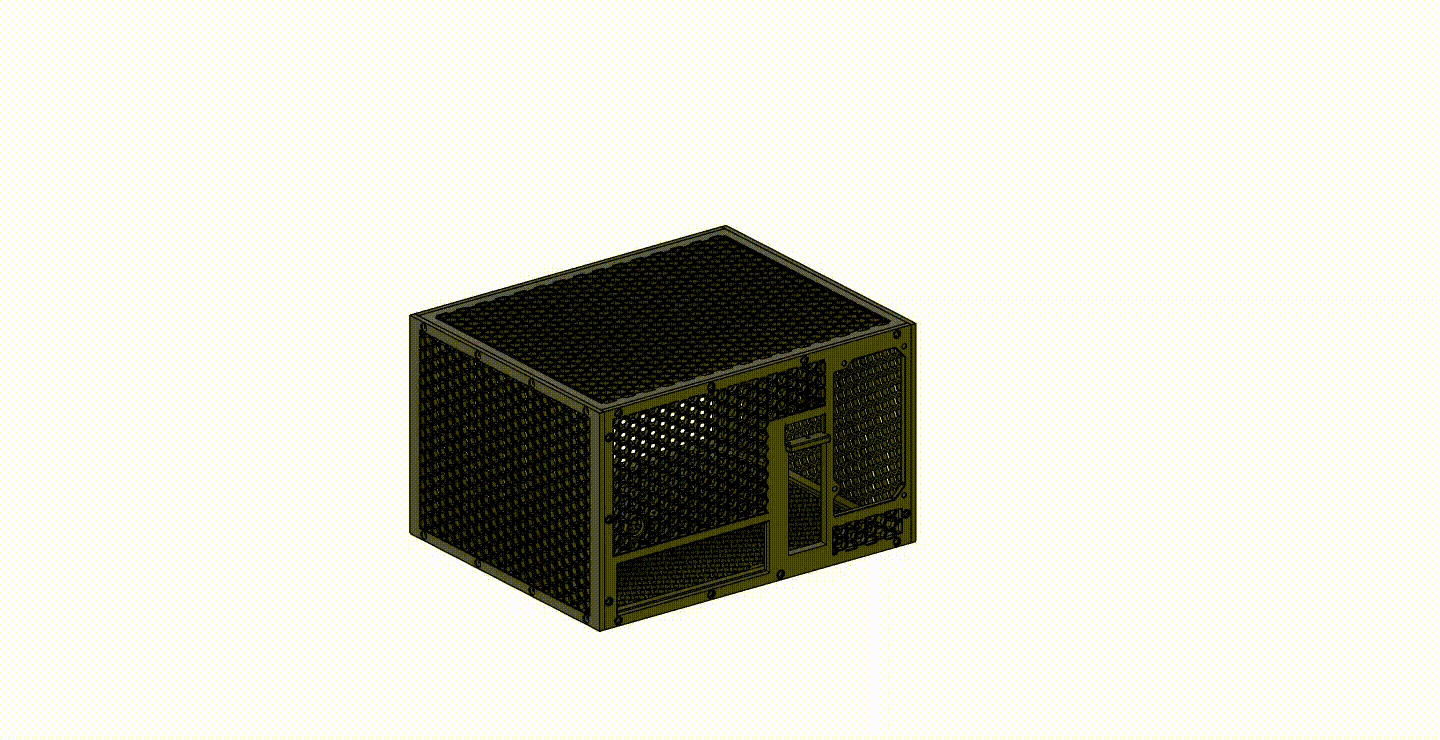

Mình sắp xếp lại phần mặt sau để mọi thứ vừa khít và dựng lại toàn bộ phần hông phải (motherboard tray) dựa theo chuẩn Intel ATX và tài liệu của Protocase. Hầu hết các panel còn lại được phác lại (re-sketch) rồi extrude với họa tiết cắt honeycomb mới (kích thước vẫn như cũ). Case không có vị trí gắn SSD/HDD vì PC này mình chỉ dùng ổ NVME.

Mình thêm một gờ (inner lip) ở panel bên trái để gắn threaded inserts cho phần bắt vít, đồng thời tích hợp các corner connector rời vào thẳng các tấm panel, và thêm một “kệ” nhỏ ở đáy để đỡ PSU.

Phần hardware cần thiết tương tự như sau:

  • 11 x threaded inserts M3x4 (9 x motherboard, 2 x PCI-E)
  • 11 x bu lông M3x6 (9 x motherboard, 2 x PCI-E)
  • 42 x threaded inserts M4x6
  • 42 x vít đầu chìm M4x10 (flat head screws)
  • 4 x bu lông gắn ATX PSU 6-32x5/32" (bu lông tiêu chuẩn không đủ dài)

Đây là thiết kế gọn nhất mình nghĩ ra mà không cần mua thêm hardware mới. Mình để case trên bàn, hơi phía sau/dưới một màn hình, và xoay mặt sau ra ngoài, nên nút nguồn nằm ở phía sau; bù lại mình thao tác được toàn bộ cổng USB, audio, v.v. ở phía sau.

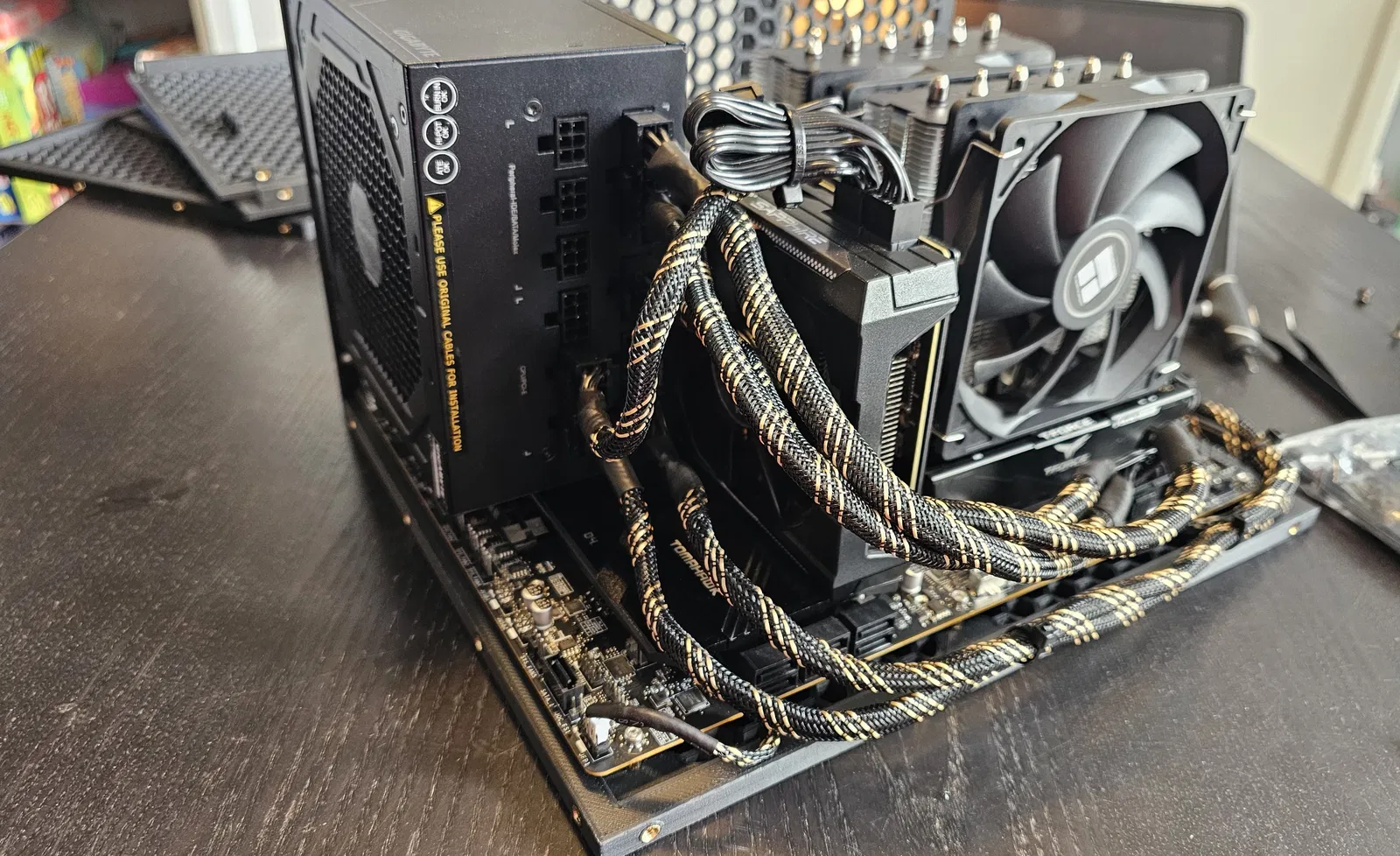

Khoảng trống giữa PSU và GPU không nhiều, nhưng toàn bộ case đều có lỗ thoáng, nên nhiệt độ đến giờ không thành vấn đề. Mình cũng rút ngắn và bọc sleeve lại dây PSU cho gọn gàng hơn.

Mình dùng PLA-CF để ra bề mặt (finish). In khá chậm với mình vì cuộn PLA-CF mình dùng không ổn khi chạy trên khoảng 40mm/s.

Dùng nozzle thép hardened 0.6mm, infill 15%, flow 102% và layer height 0.15mm (có adaptive layers) ở 50mm/s thì tổng thời gian in gần 7 ngày. Những phần nào có gắn threaded inserts thì mình tăng thêm số walls/perimeters và infill để chắc hơn.

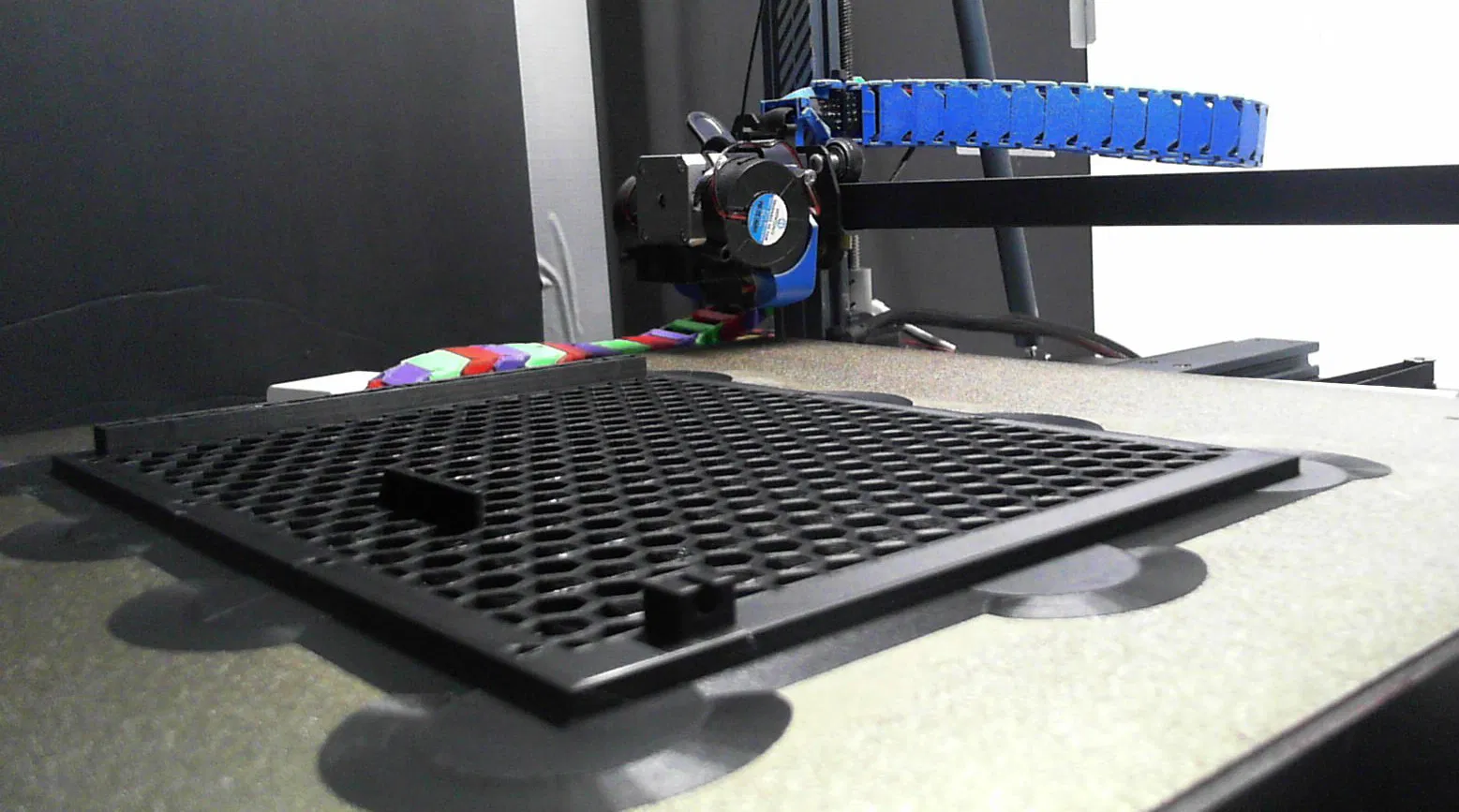

Tất cả chi tiết, trừ tấm lưng, đều có thể in với mặt ngoài úp xuống build plate. Mình chỉ dùng support cho tấm lưng vì có một phần cutout bị “treo” phía trên vị trí bắt PCI-E; các phần khác có thể in không cần support.

N.B.:

  1. Bạn sẽ cần máy in 3D có khổ in 330mm x 270mm, và gần như in sát mép bàn in. Tất cả chi tiết của mình đều in trên Neptune 3 Max chạy Klipper với Elegoo PLA-CF.
  2. Cảm ơn infiniteoffset đã nhắc về khoảng cách các khe PCI-e; mình thiết kế theo đúng main mình đang dùng (MSI MAG Z790 TOMAHAWK) và thiết kế này bỏ qua vị trí PCI-e đầu tiên theo chuẩn ATX.
