Case & Holder ObiWanStenobit (in 3D) cho bàn phím stenography split

Tác giả ivndbt

Lượt coi
92

File 5 1.011,7 KB

  • holder-v2_1770615475.stlSTL · 44 KB
  • bay-top-1.1_1770615476.stlSTL · 57,5 KB
  • kb-r_1770615477.stlSTL · 332,3 KB
  • bay-bot-1.1_1770615477.stlSTL · 245,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Bộ case này được thiết kế ưu tiên bảo vệ và dễ mang theo, đồng thời vẫn giữ kết cấu lắp ráp cơ khí gọn gàng, thực dụng.

Full project repository: https://github.com/ivndbt/obiwanstenobit

Bối cảnh dự án và lịch sử thiết kế: https://ivndbt.com/makes/ows/ows.html

Các phần đi kèm

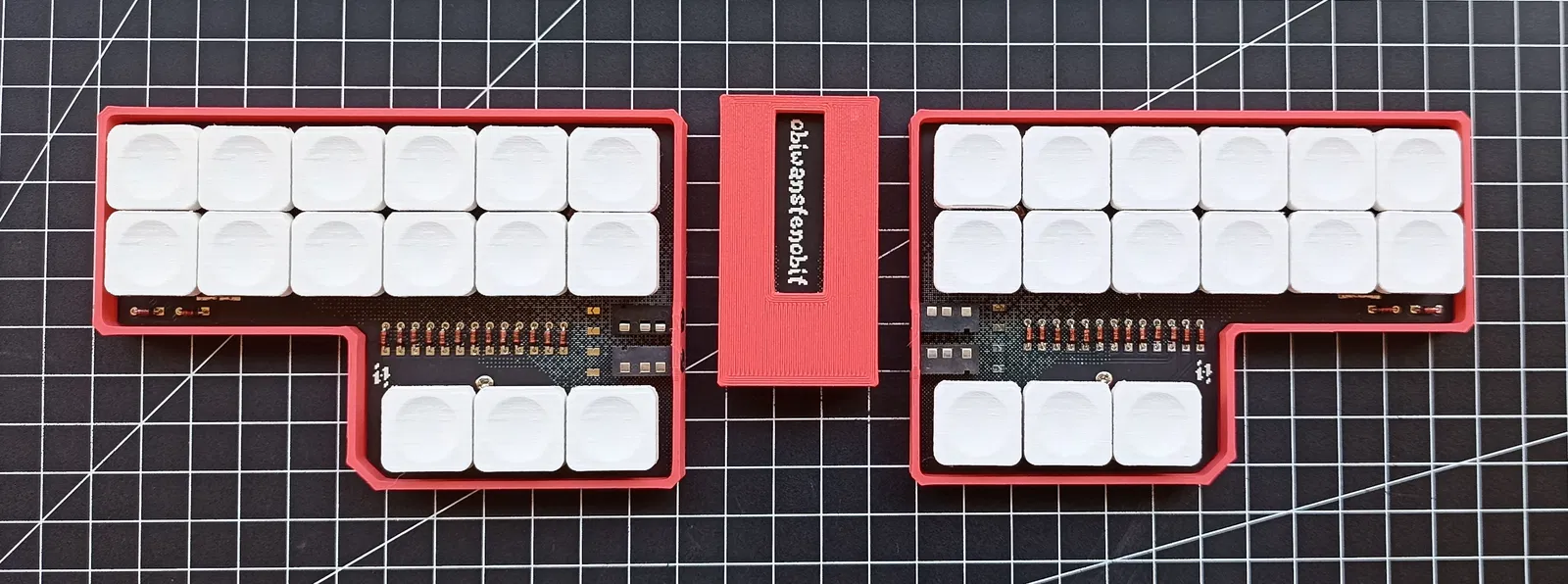

  • Case nửa bàn phím trái (split)

  • Case nửa bàn phím phải (split)

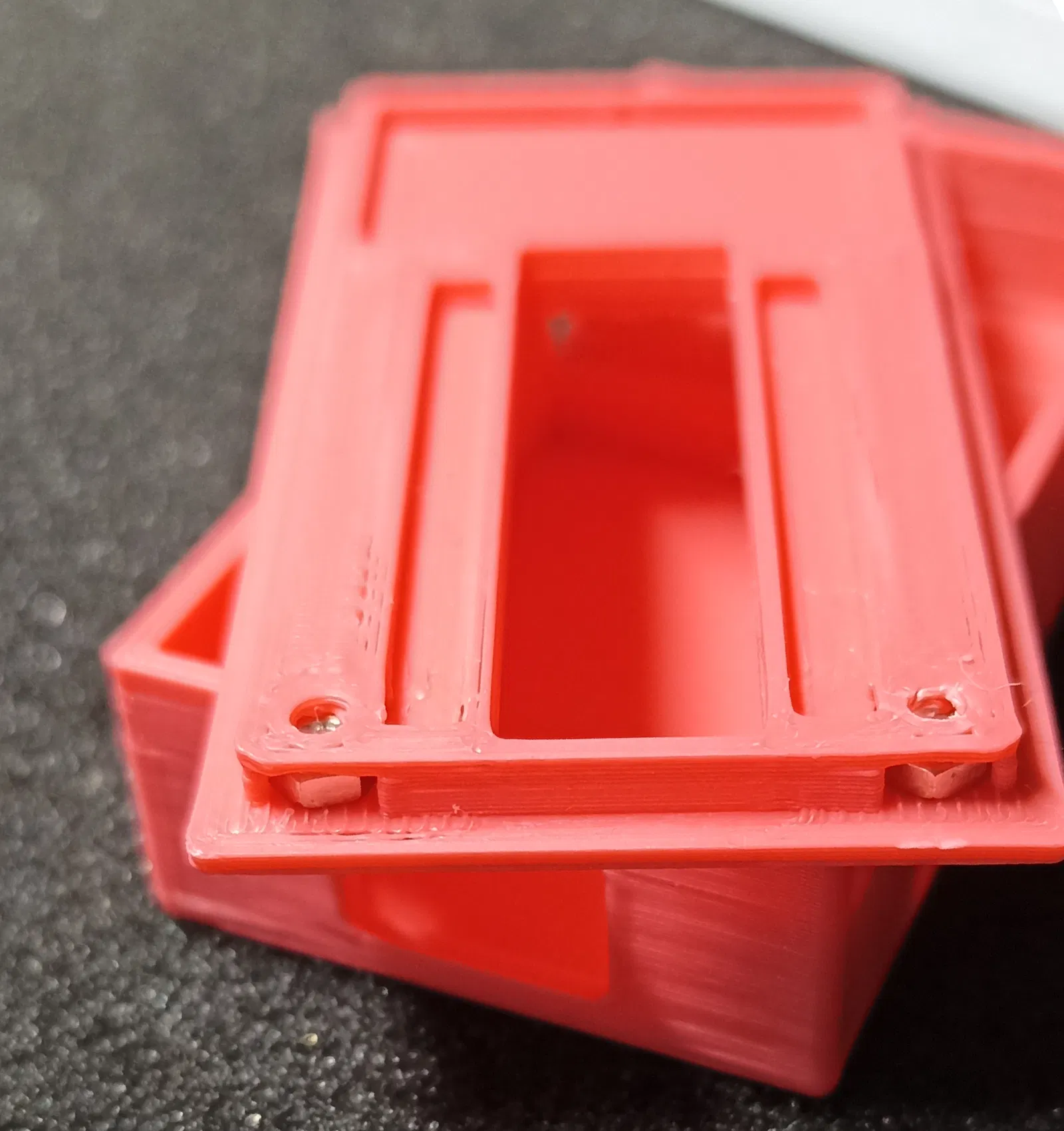

  • Case cho controller PCB (top + bottom)

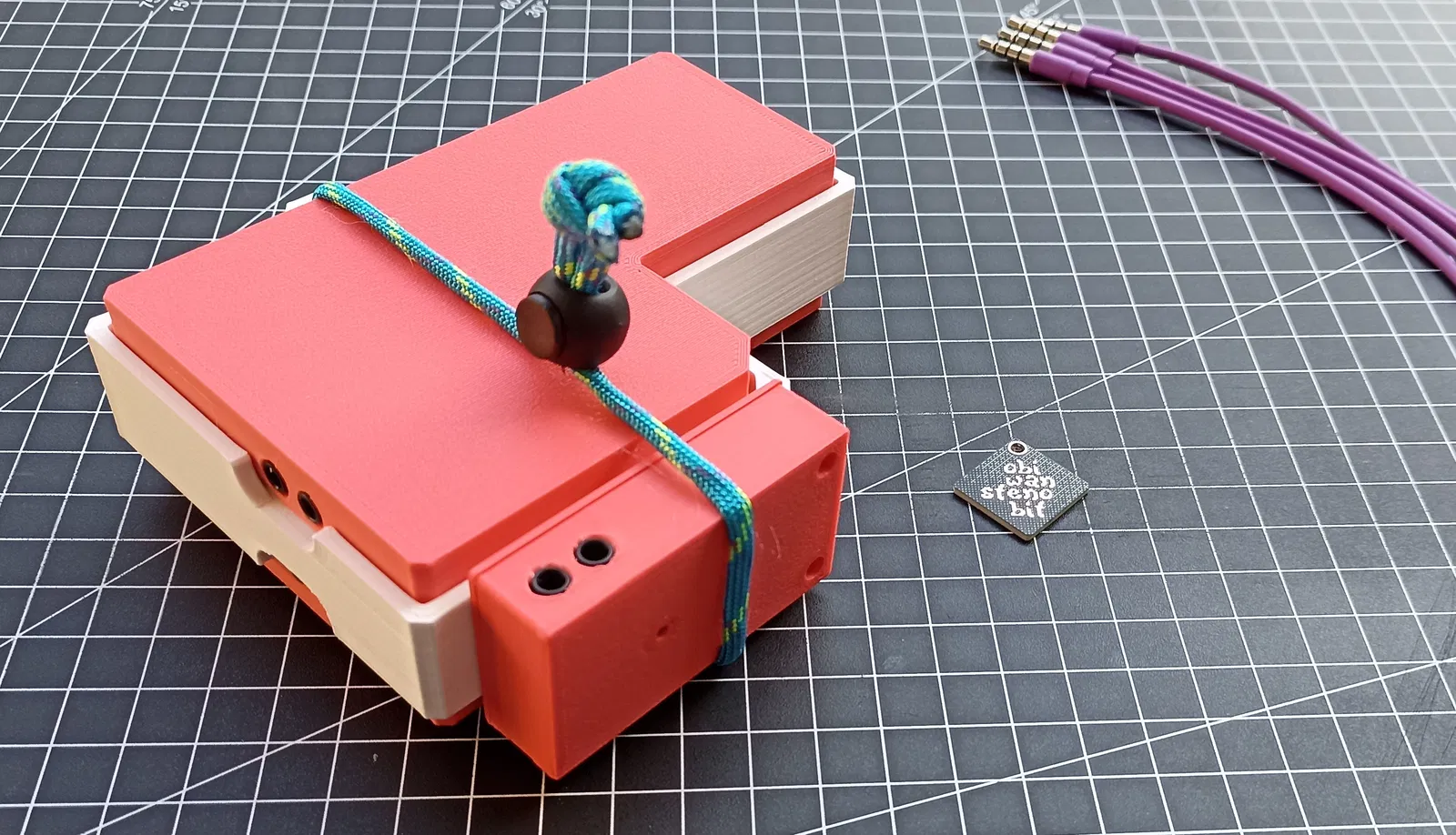

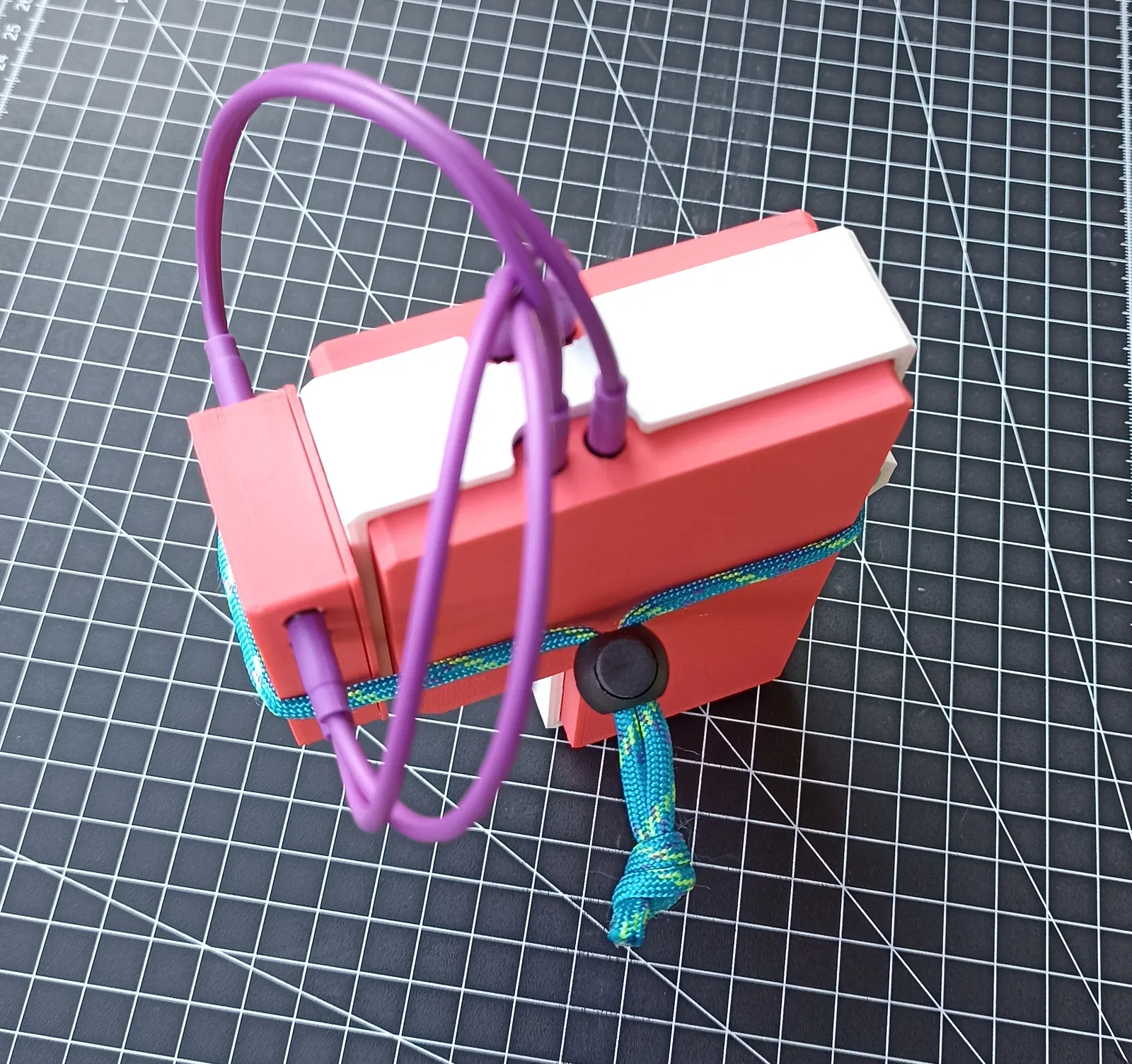

  • Holder bảo vệ để vận chuyển và cất giữ

Phần cứng cần có

  • 2x vít M2x10mm Phillips pan head

  • 8x vít M2x4mm Phillips pan head

  • 10x ê-cu M2

  • 50cm paracord 550

  • 1x sping buckle

Ghi chú in 3D

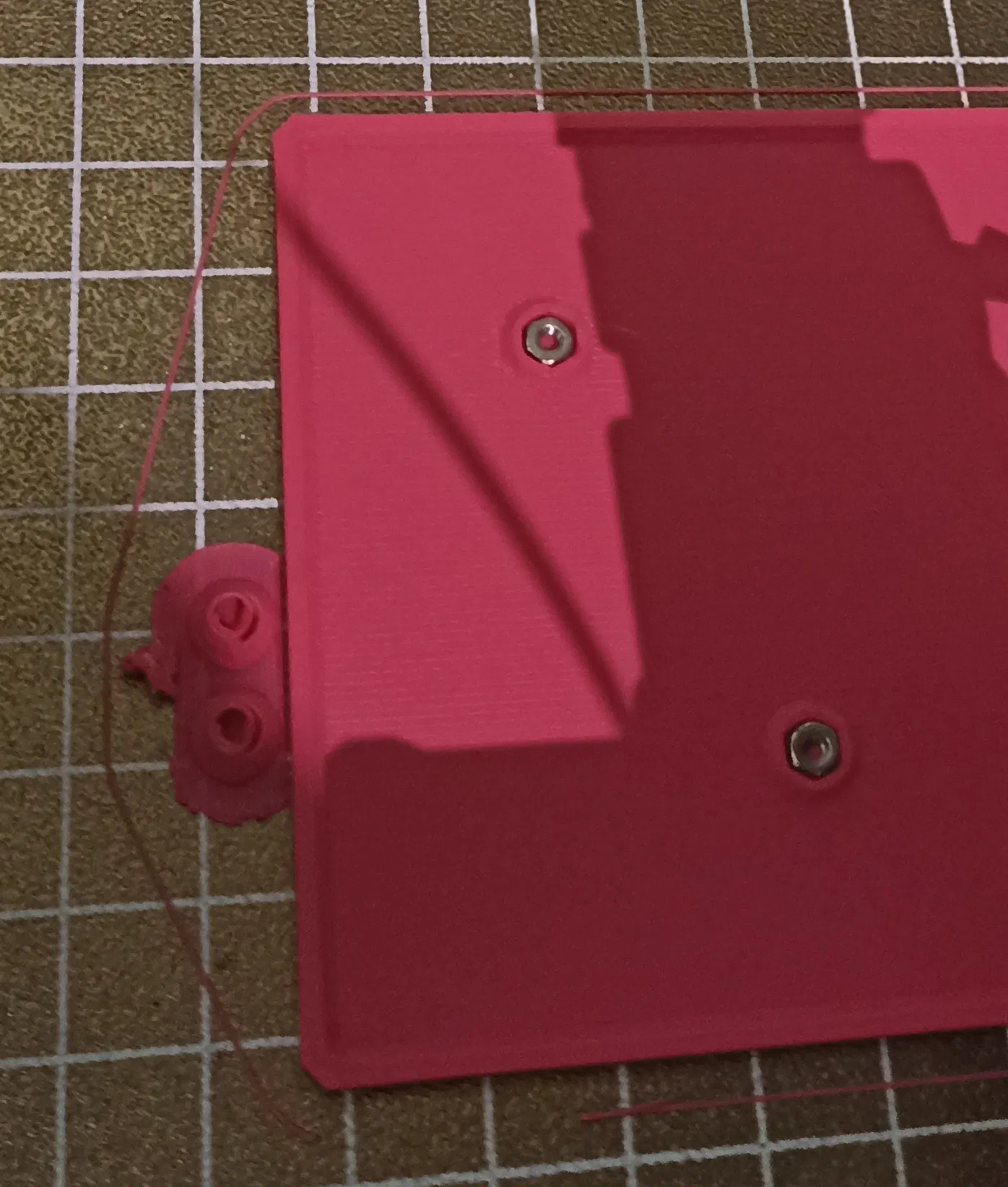

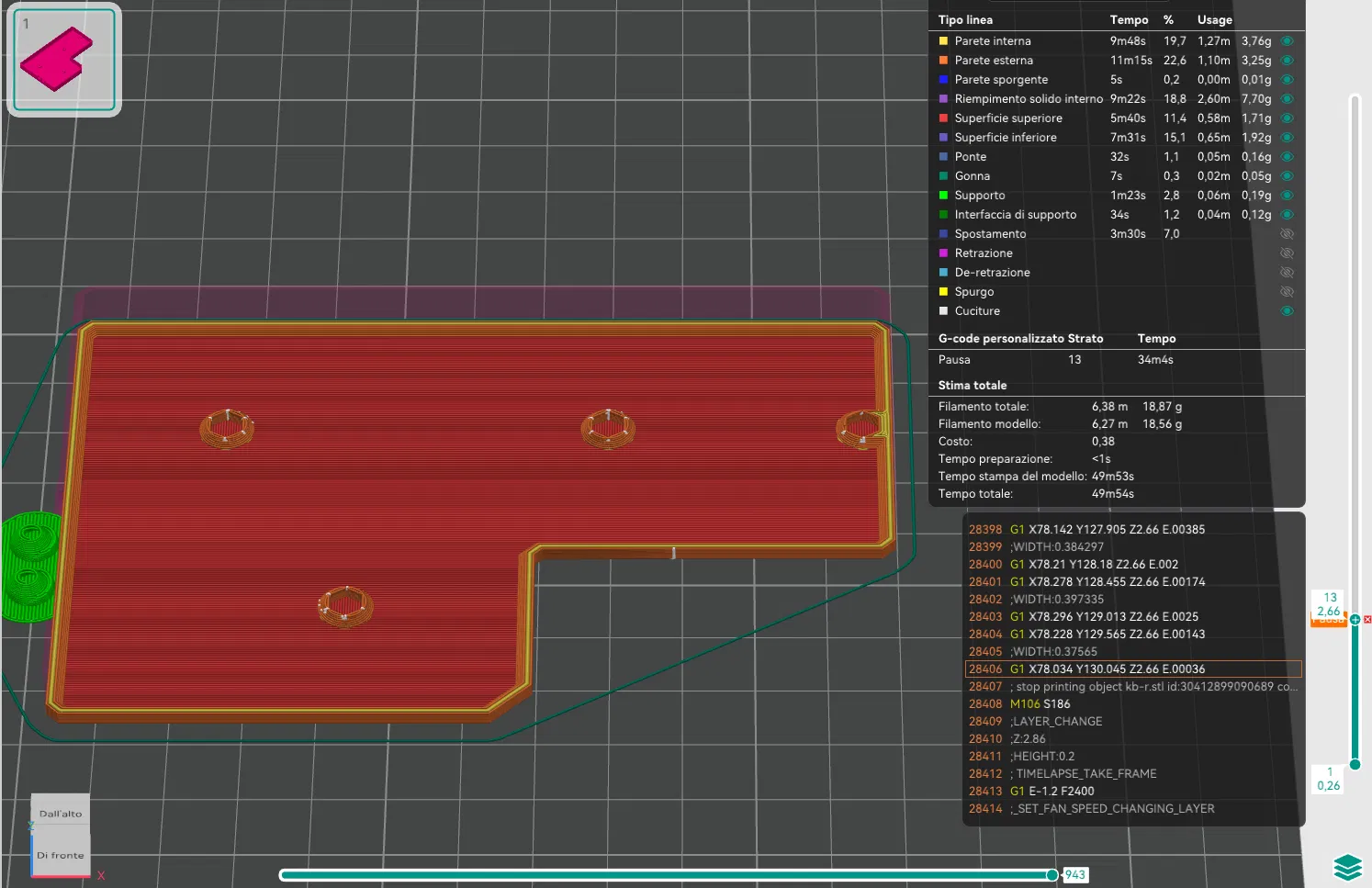

Khi in case nửa trái và nửa phải, bắt buộc phải chèn một điểm tạm dừng (pause) trong slicer ở đúng lớp ngay trước khi phần ê-cu bị phủ kín.
Việc này giúp bạn đặt các ê-cu M2 vào đúng khe dành riêng trước khi tiếp tục in các lớp cuối, đảm bảo cố định cơ khí chuẩn mà không cần gia công hậu kỳ.

Thông báo giấy phép

Dự án này được phát hành theo CERN Open Hardware Licence v2 (CERN-OHL-S).

Phần chọn license trên Printables chỉ để tương thích với nền tảng.
Giấy phép có hiệu lực pháp lý là CERN-OHL v2 như được công bố trong repository GitHub và có kèm trong bộ file.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
1.011,7 KB
File lớn nhất
332,3 KB
