Case Nibble Zero (Nibble Zero Case)

Đây là một cái case đơn giản cho Nibble Zero. Mẫu có nắp bấm dạng compliant cho 6 nút bên hông, cùng với công tắc boot và reset. Có sẵn phần khoét cho anten, cũng như cho GPIO bên hông để kết nối với flipper. Thiết kế được dựng bằng SOLVESPACE, và có kèm file thiết kế để bạn dễ chỉnh sửa theo ý.

Lưu ý khi in: Mẫu này được thiết kế để in với chiều cao lớp (layer height) 0.2mm. Nếu bạn tăng layer height để in nhanh hơn, lưu ý phần đỉnh của các nút bên hông có thể chạm vào case và cần nới/giải phóng trước khi sử dụng. Không cần supports để in cả phần case lẫn nắp (lid), nhưng có thể dùng supports để tránh bị xệ ở phần trên của khe GPIO. Do hướng lớp của các nút compliant ở bên hông, mình cũng khuyên không nên dùng vật liệu có độ bám lớp (layer adhesion) kém (ví dụ PLA Matte, PLA Silk) vì sẽ dễ làm nút bị gãy.

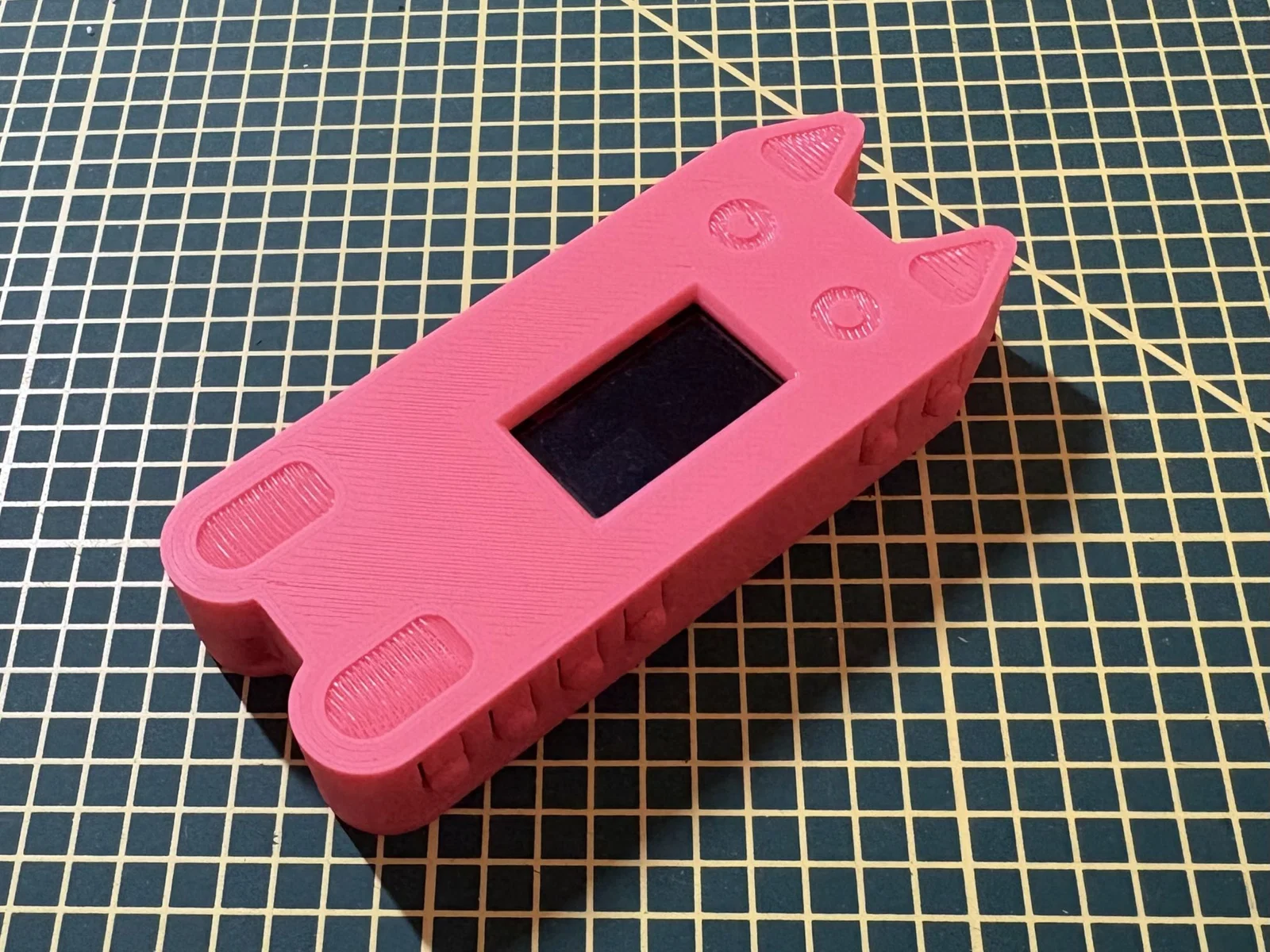

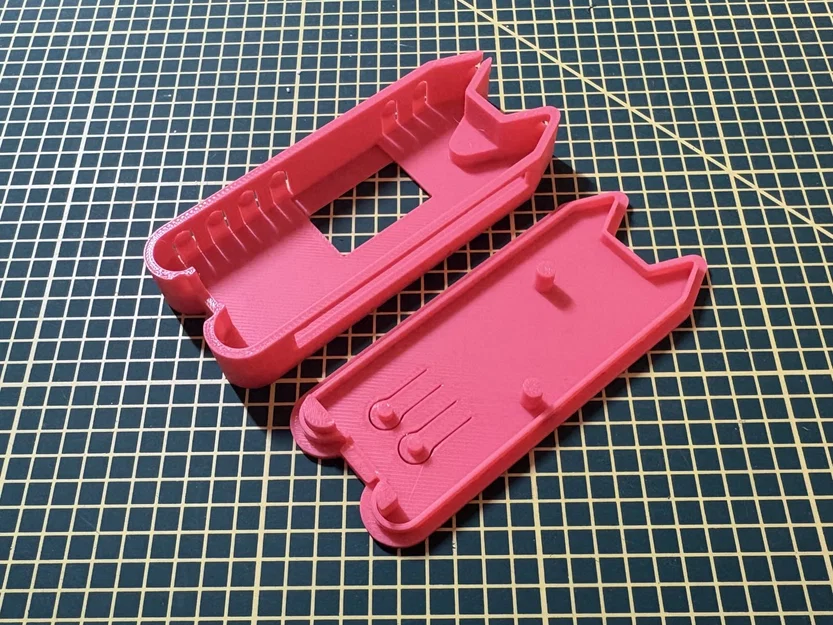

Lắp đặt: In cả hai phần: lid và case. Đặt Nibble Zero sao cho màn hình hướng về phần khoét ở đáy của case, đồng thời canh cho hai “tai” của PCB thẳng hàng với case. Đưa Nibble Zero vào, đảm bảo đẩy sát hoàn toàn vào trong. Nếu lắp khi đã gắn headers, hãy nghiêng Nibble để luồn phần headers qua khe trước, rồi nhấn xuống phía đối diện để cố định đúng vị trí. Cuối cùng đặt lid lên trên, ấn vào cho tới khi lid khít và phẳng với mép case.

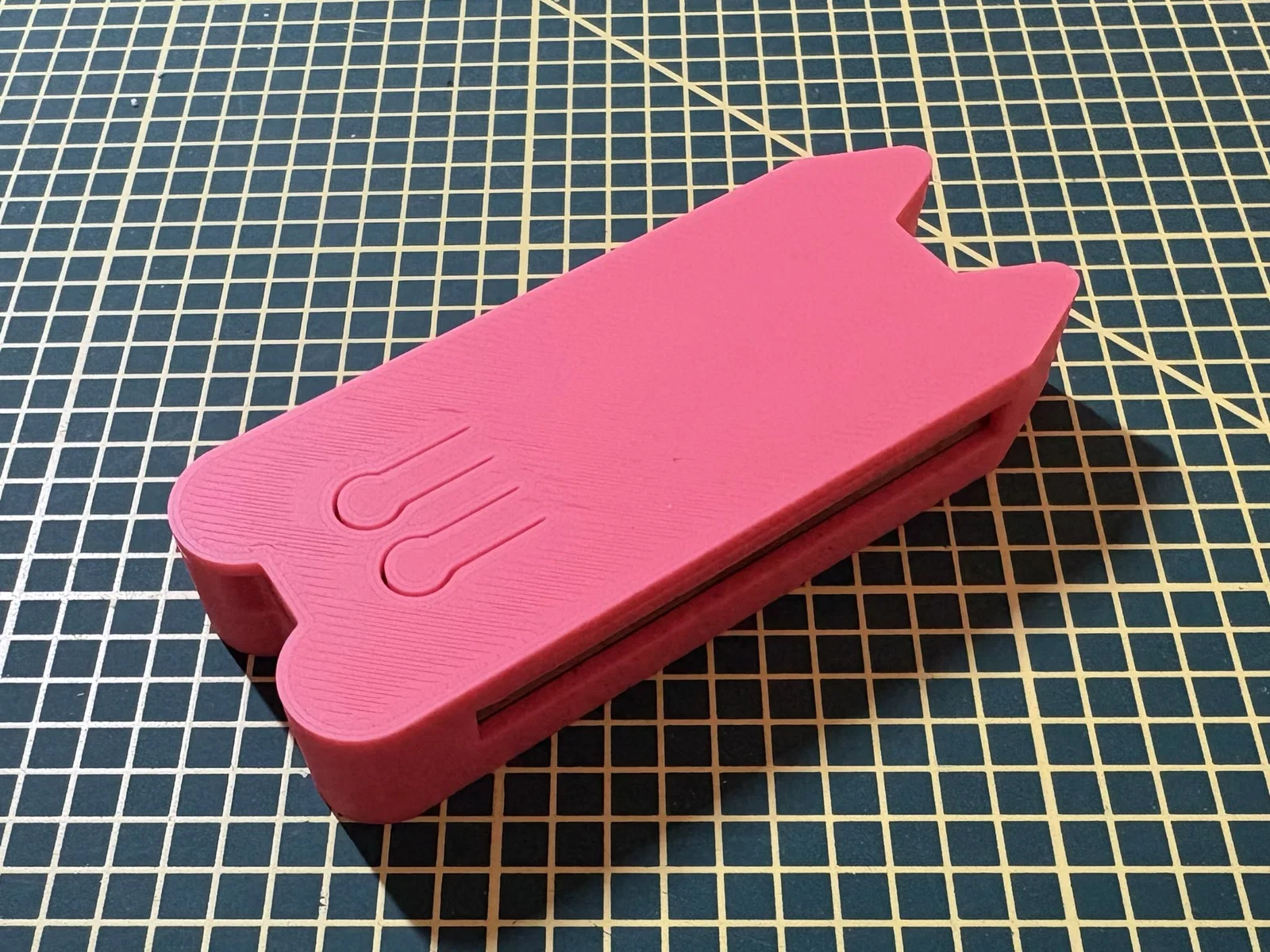

Ghi chú: Lid được thiết kế để tháo ra được. Tùy dung sai (tolerances) của máy in mà lid có thể chặt hoặc lỏng hơn. Nếu bạn muốn lắp cố định lâu dài, mình khuyến nghị dùng loại keo/dán bạn hay dùng để dán chắc lid vào case.
