Hộp đựng máy trợ thính cho hệ NHS Phonax
Hộp đựng máy trợ thính Phonax (NHS) dạng clamshell PIP có bản lề, low profile dày 10mm khi đóng. Chừa chỗ mở khoang pin để tắt máy khi cất, có hốc gắn 2 nam châm 8mm để khóa gài.
Mô tả

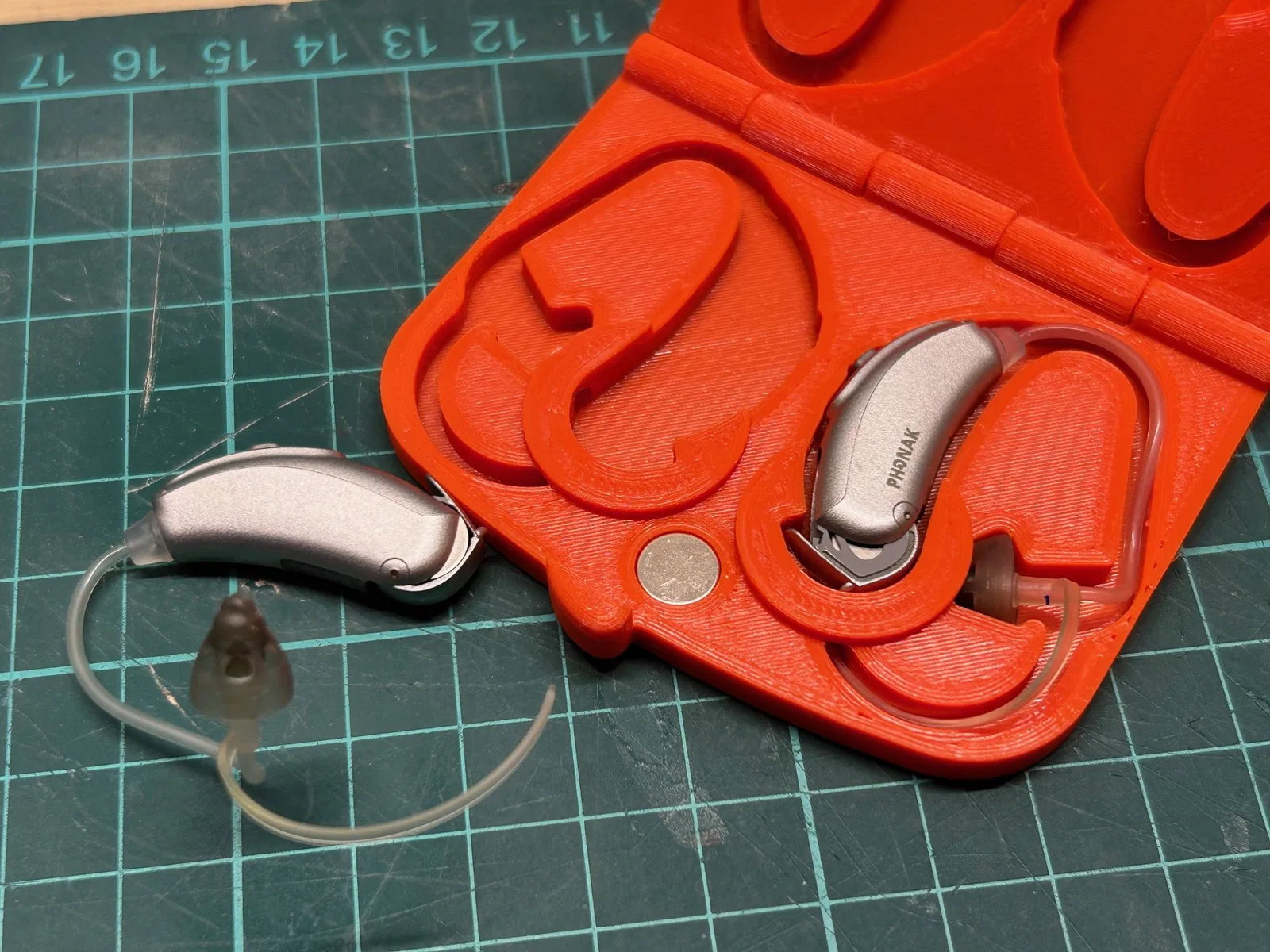

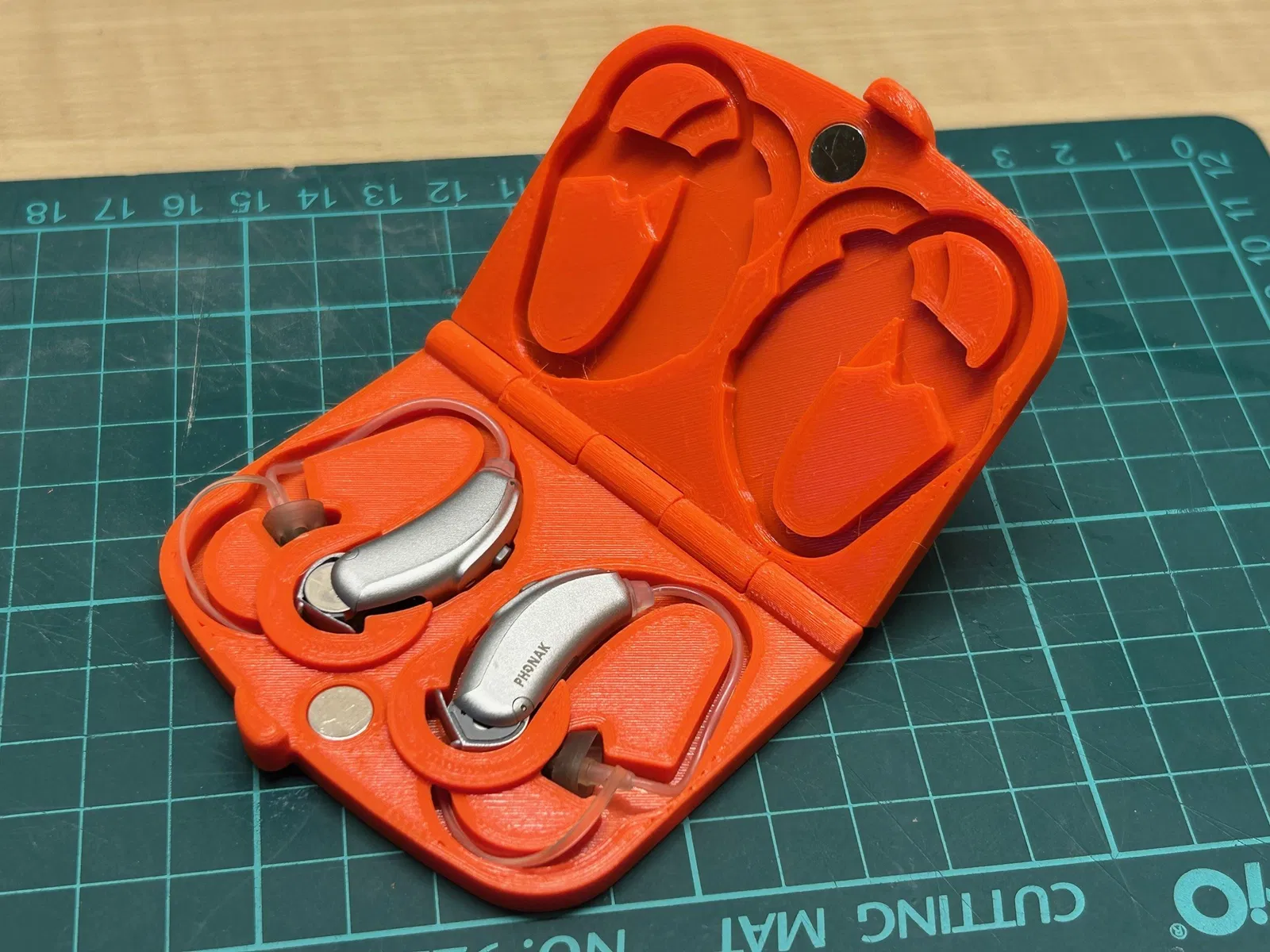

Hộp đựng dạng clamshell PIP (có bản lề) cho máy trợ thính Phonax (NHS). Có chừa khoảng trống để mở nắp khoang pin nhằm tắt máy trợ thính khi cất. Thiết kế low profile — dày 10mm khi đóng. Có các hốc để gắn 2 nam châm 8mm (sâu 2mm) giúp đóng gài kiểu clasp.

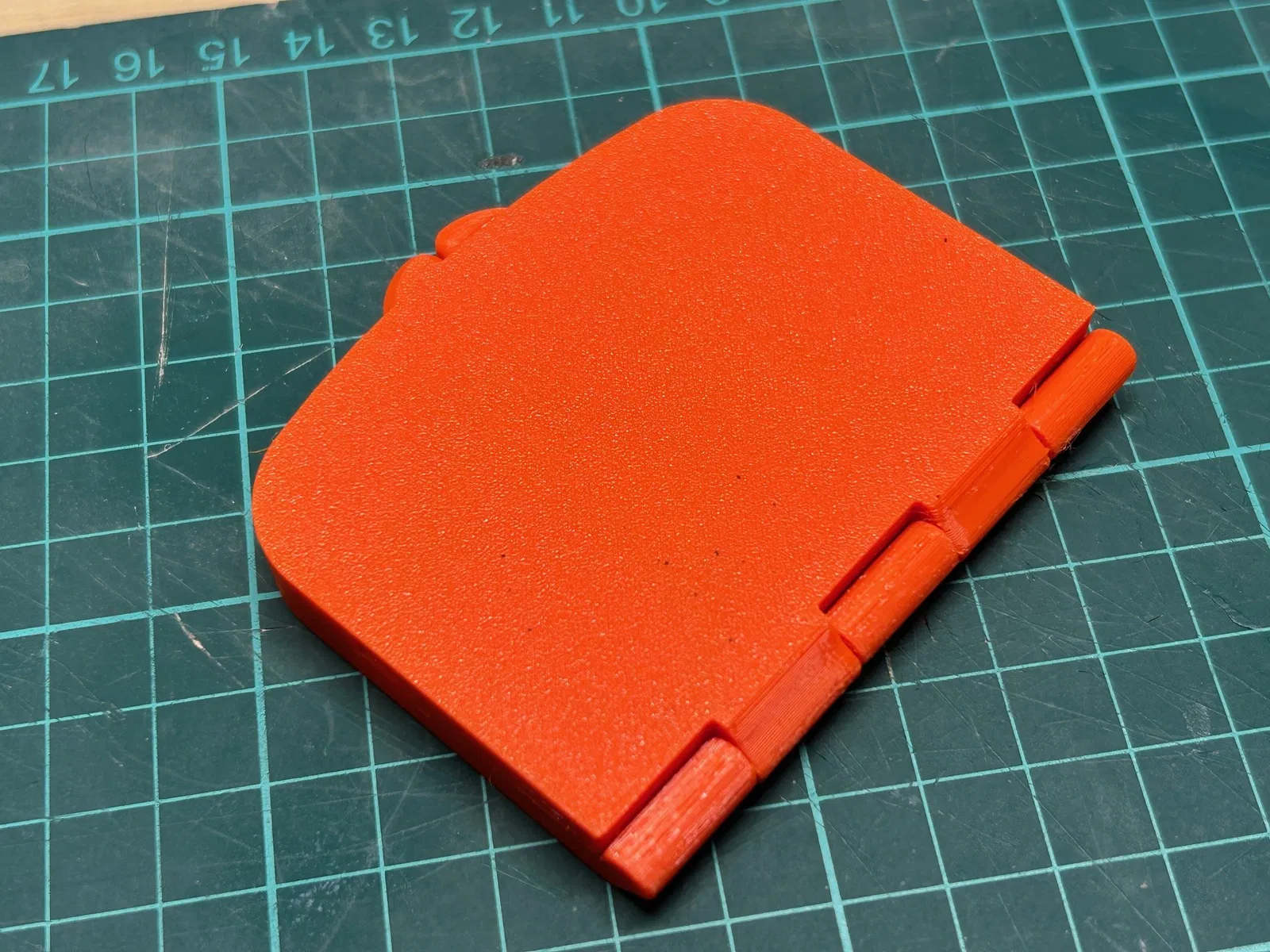

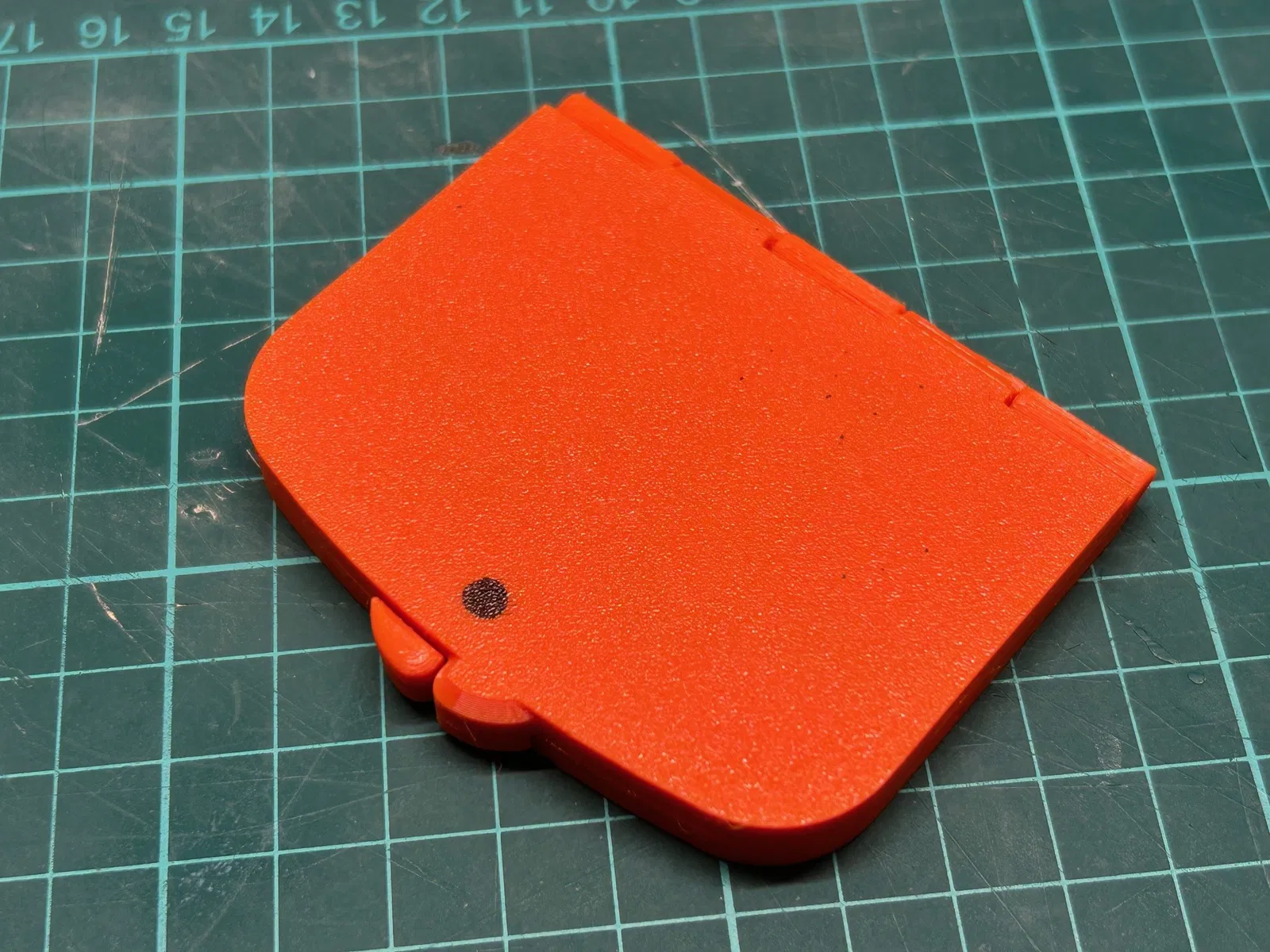

Kích thước khi đóng: W75mm H60mm D10mm.
Mình in bằng PETG, không cần supports. Mình dùng tolerance 0.2mm cho các bề mặt PIP theo phương đứng và 0.25mm cho các bề mặt PIP dạng radial. Bản lề cần uốn/nhấn nhẹ nhàng để “ráp” và làm trơn mọi chỗ cho hoạt động mượt hơn.
Không cần supports.
