Case Raspberry Pi 5 NVMe HAT (snap fit)

Mình rất thích cái case snap fit của pyrho, nhưng cái NVMe HAT của mình lại không vừa, nên mình quyết định remix lại.

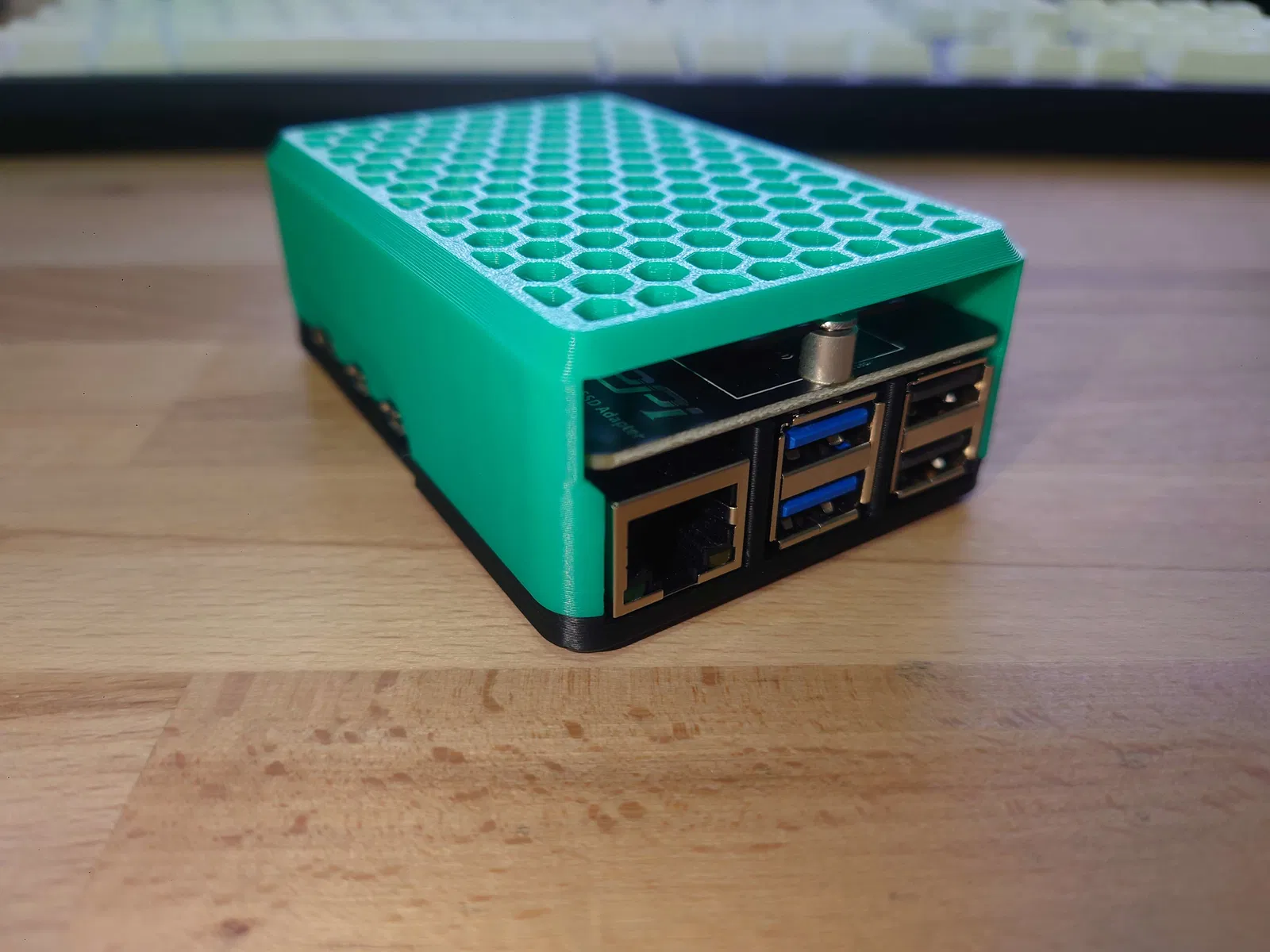

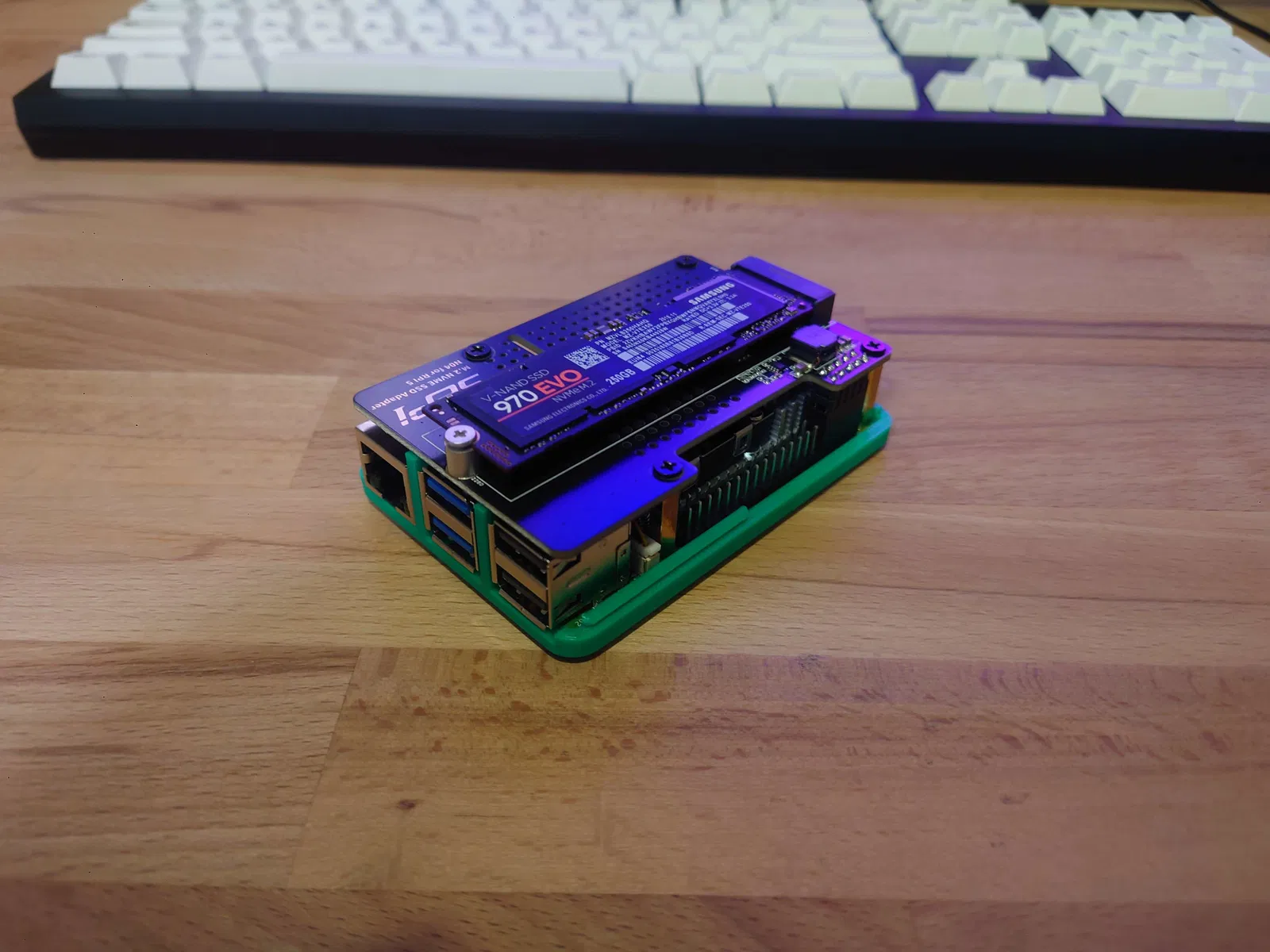

Mình đã remix model gốc để fit riêng cho 52pi N04 M.2 2280 PCIe To NVMe HAT, nhưng những HAT khác vẫn có thể vừa trong case miễn là bạn dùng standoff 17mm và PCB của HAT nằm gọn trong footprint PCB của Pi 5 khi nhìn từ trên xuống, trừ phía sau chỗ cổng USB và Ethernet thì có thể dài hơn theo hướng đó. Tuy nhiên nhớ để ý chiều cao, nếu cả combo Pi + HAT dày hơn 25mm thì sẽ không vừa.

Mình cố tình chừa khe hở phía sau quanh khu vực HAT để tăng airflow. Nếu bạn dùng GPIO thì cũng có thể luồn dây đi ra phía sau; nhìn sẽ gọn và đẹp hơn kiểu để dây thò lung tung ở phía trên nắp case.

Thermals:

Mình dùng heatsink official của Pi 5 và chạy stress test liên tục 15 phút trên con Pi đã overclock trong phòng 30°C, độ ẩm 45%.

Mình để arm frequency 2800Mhz và không tăng over-voltage; nhiệt vẫn giữ dưới ngưỡng throttle 80°C ổn.

Kết quả có thể khác nếu bạn dùng HAT khác, vì cái HAT mình dùng có khoan sẵn lỗ thông gió trên PCB.

Cách in (How to print):

Mình in bằng PLA+ với layer height 0.2mm; 0.25mm cũng được nhưng fit không “đã” bằng. Mình test cả nozzle 0.4 và 0.6 thì đều ổn. Nếu Pi của bạn phải chạy tải cao trong thời gian dài, mình khuyên in phần top shell bằng PETG; top shell bằng PLA có thể bị cong/warp nếu bị nhiệt cao lâu. Còn bottom shell thì mình thấy vẫn ổn.

Update #03/23/2024:

Ở phiên bản mới, mình thêm một notch để chừa clearance cho một số HAT, vì mỗi loại có dung sai khác nhau, nên top shell giờ fit tốt hơn.

Mình cũng thêm phiên bản bottom shell dễ in hơn, vì một số máy in có thể sẽ hơi khó khi in bản trước.

Update #04/30/2024:

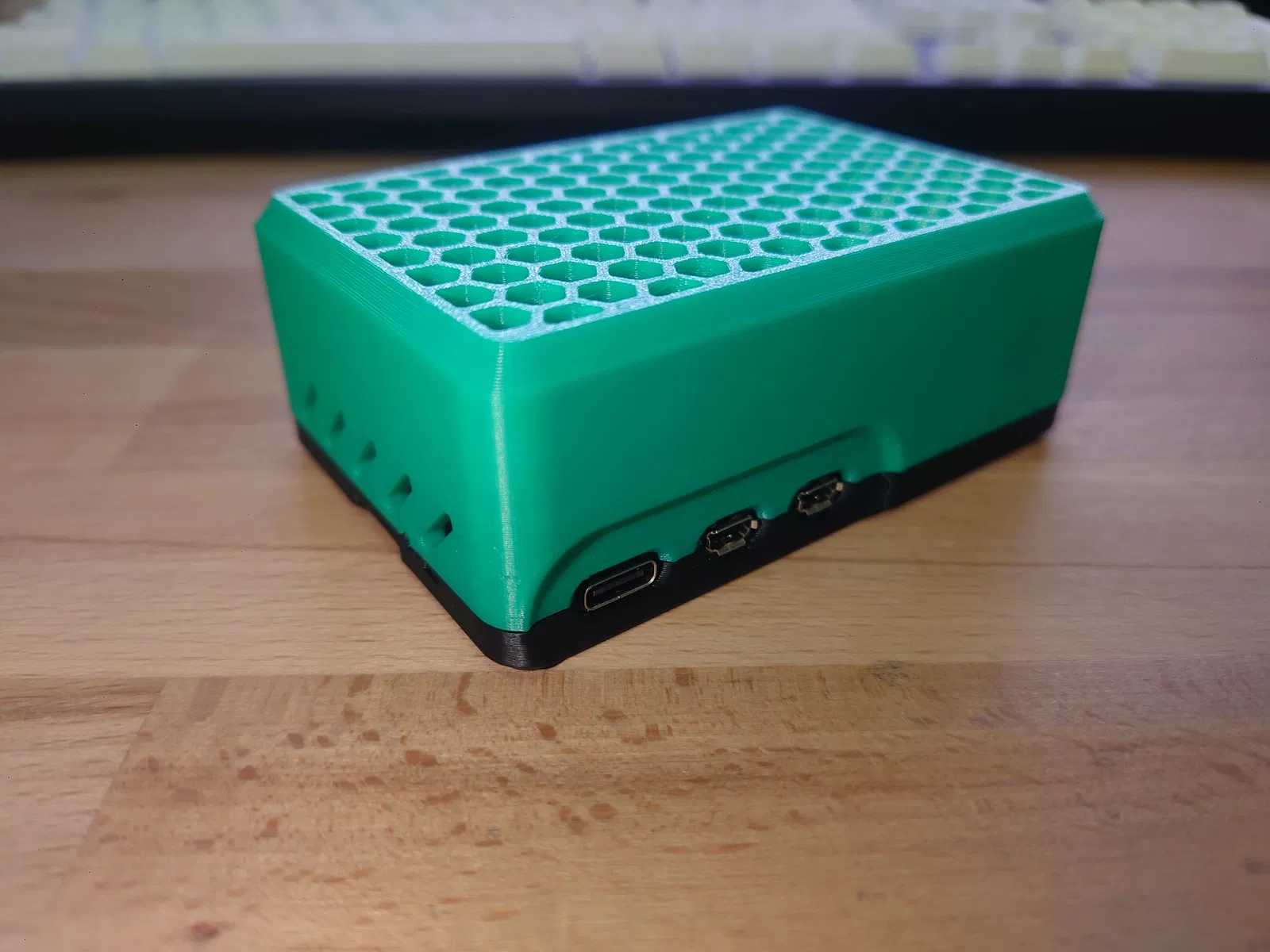

Thêm một biến thể top shell khác, có thêm lỗ vent ở bên hông.

Chỉnh sửa hướng dẫn in.

Update #12/01/2024:

Thêm file STEP
