Giới thiệu

Đây là bộ gồm 2 chi tiết test khác nhau để in trước khi in các phần Hydra lớn. Bạn sẽ cần thước cặp (calipers) để đo các chi tiết sau khi in. Bài test đầu tiên là in phần rãnh cho roller, bài test thứ hai là mối ghép dovetail.

Nhớ canh chỉnh (dial in) flow cho đúng trước khi bắt đầu. Bên mình đã thấy vài bản in Hydra bị overextruded, nên bạn tránh tình trạng này. Nếu bị vậy thì bạn sẽ không ghép được các mối dovetail, dẫn tới lắp ráp không chuẩn nếu không phải chà nhám bớt. Ngoài ra còn có thể gặp lỗi roller bị kẹt/bó.

Máy in Bambu Lab thường làm khá ổn phần automatic flow calibration, nhưng tốt nhất vẫn nên kiểm tra lại flow vì đôi khi kết quả không chính xác.

Trước tiên, in chi tiết test roller, và in theo đúng hướng mình đã set. Dùng thước cặp đo bề rộng rãnh. Kích thước đúng ra phải là 82.50 mm, nhưng mọi loại polymer đều co lại một chút khi được in và nguội đi. Lý tưởng nhất là rãnh phải ít nhất 82.20 mm để tránh bị kẹt, vì roller rộng khoảng 81.60 mm khi đã ép vòng bi (bearings) vào hết cỡ. Nếu bạn đo được rãnh nhỏ hơn 82.20 mm thì khả năng cao là bạn đang overextrude nhẹ, hãy giảm flow 1–2% rồi in lại.

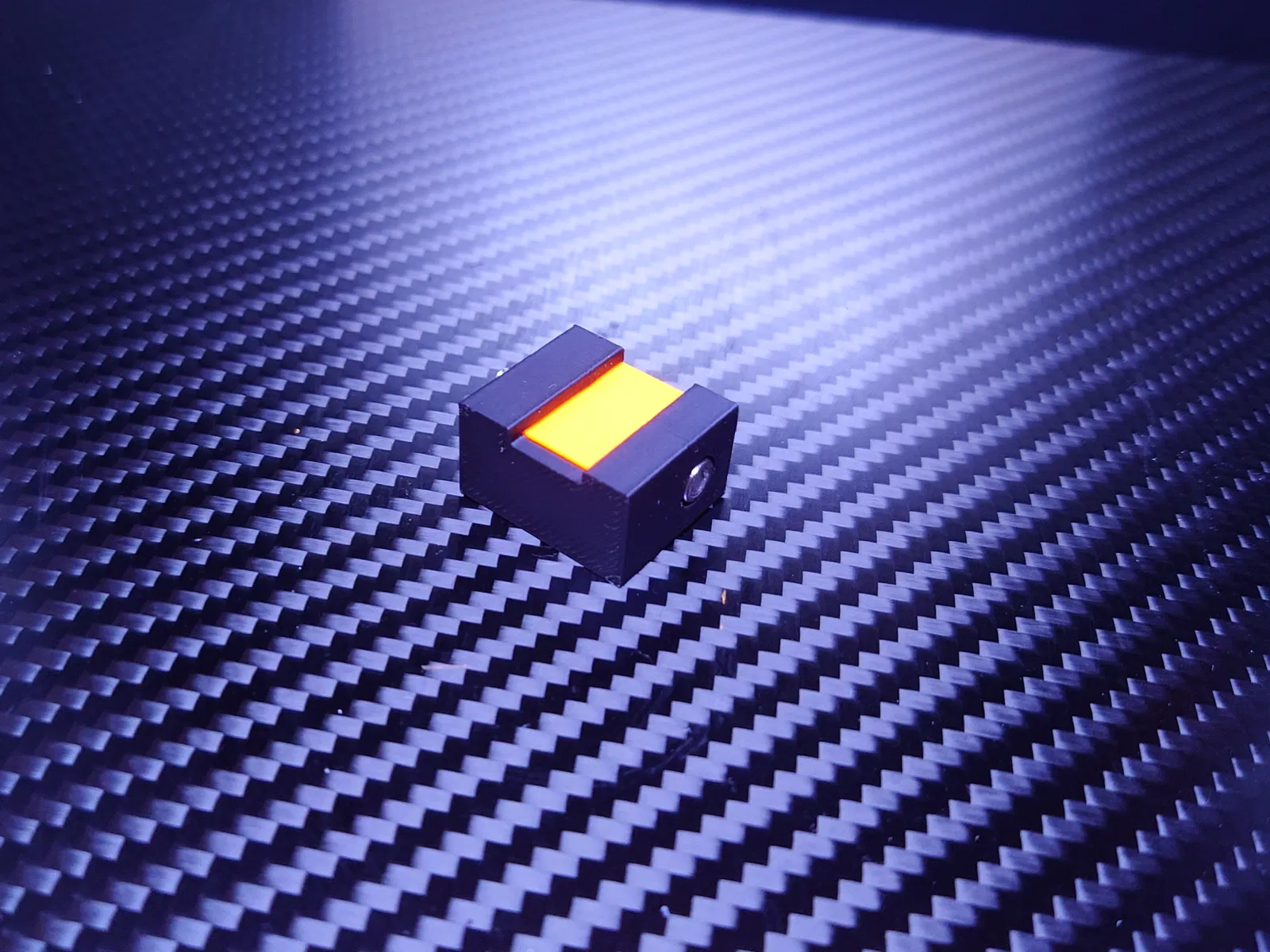

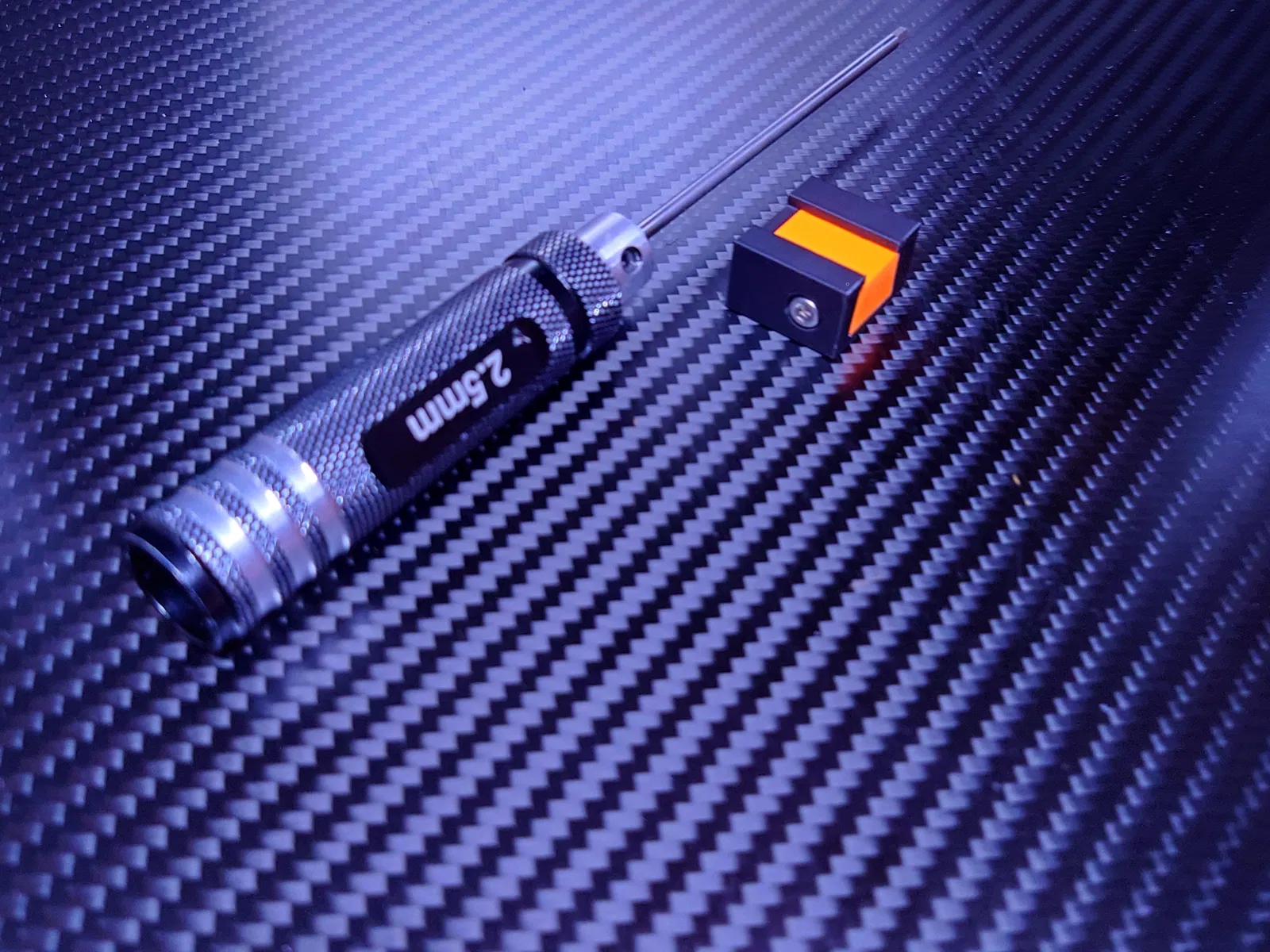

Tiếp theo, in bộ test mối ghép dovetail. Hai phần này phải lắp vào nhau trơn tru. Nếu không lắp được, khả năng cao là bạn đang overextruding.
