Hydra AMS - Nâng cấp cho Bambu Lab AMS

Chú ý! Cái này chỉ tương thích với AMS gốc. Vui lòng xem thiết kế khác của tôi cho các thiết kế hỗ trợ các hệ thống AMS khác, có rất nhiều. Mua Hydra AMS Giờ đây bạn có thể mua các bộ phận in của Hydra AMS và các bu lông cần thiết từ MatterHackers với giá rất phải chăng, miễn phí vận chuyển nội địa Mỹ. Mua Hydra AMS tại MatterHackers (Hoa Kỳ) Hydra AMS có giấy phép nghiêm ngặt phi thương mại, chỉ có thể bán với giấy phép thông qua Hume Beam Engineering Solutions. Cập nhật ngày 28 tháng 8 năm 2023 Hydra AMS đã được cập nhật lên phiên bản 1.09. Các vị trí khe cắm con lăn đã được tối ưu hóa vì có một số trường hợp với phiên bản 1.08, các cuộn chỉ có đường kính nhỏ hơn bình thường (ví dụ: 190 mm) có thể chạm sàn của Hydra AMS khi con lăn ở vị trí lùi nhất, khiến việc quay cuộn chỉ bị hạn chế. Nếu bạn chưa từng gặp phải trường hợp này thì không cần nâng cấp lên 1.09. Nếu bạn muốn sử dụng các cuộn chỉ có đường kính lớn hơn với nắp đậy kín, tôi khuyên dùng Hydra AMS - Improved Rear Rollers tùy chọn. Cập nhật ngày 17 tháng 7 năm 2023 Hydra AMS đã được cập nhật lên phiên bản 1.08. Nó tăng đường kính tối đa cho phép của cuộn chỉ mà không cần sử dụng bộ đệm nắp bằng cách di chuyển con lăn lùi nhất ra sau và xuống dưới hết mức có thể. Các cuộn chỉ có đường kính lên tới hơn 202.5 mm đều tương thích khi đóng nắp. Nếu bạn muốn các cuộn chỉ có đường kính lớn hơn vừa vặn, bạn có thể sử dụng Hydra AMS - Improved Rear Rollers tùy chọn. Đường kính cuộn chỉ tối đa không đổi là 75.0 mm. Ngoài ra, kích thước / chiều rộng tổng thể của Hydra đã được giảm nhẹ, giúp dễ dàng lắp vào hộp AMS hơn mà không cần phải ép. Tôi vẫn khuyên dùng Hydra AMS - Silica Dry Boxes / Serial Number Tags để đảm bảo nó được ép chặt xuống đáy ở phía trước. Cập nhật ngày 23 tháng 6 năm 2023 Hydra AMS - Universal Spool Adapter hiện cũng đã có sẵn, tải về tại đây! Giới thiệu Tải xuống các tệp và làm theo hướng dẫn lắp ráp ở phần dưới của trang này. Các tệp tùy chọn nhưng được đề xuất để in: Hydra AMS - Silica Dry Boxes / Serial Number Tags

• Hydra AMS - Improved Rear Rollers Rất nên dùng để nới rộng rãnh con lăn phía sau
• PTFE Load Buttons để vừa bảo vệ phễu vừa cải thiện công thái học.
• Adjustable Spool Holder for Silica Gel / Spool Weight - Tương thích với cả Hydra AMS và Bambu Lab AMS. Nếu bạn tải xuống các tệp 3MF riêng lẻ trong phần tệp, chúng chỉ là tệp thiết kế và có thể dễ dàng in trên bất kỳ máy in / phần mềm cắt nào. Nếu bạn nhận được cảnh báo rằng chúng không đến từ Bambu Lab thì hãy bỏ qua cảnh báo, chúng được xuất trực tiếp từ phần mềm thiết kế của tôi. Cảm ơn những người đã thử nghiệm vì tất cả sự hỗ trợ và đặc biệt là GuyH, người đã đóng góp quan trọng. Để lại phản hồi trong phần bình luận. Cảm ơn! Đánh giá trên YouTube Nero 3D MandicReally (Hydra bắt đầu khoảng phút 5.40) Hỗ trợ Tất cả các thiết kế và mod của tôi trên Printables đều miễn phí sử dụng và chỉnh sửa. Chúng có giấy phép phi thương mại. Nếu bạn thích thiết kế này hoặc bất kỳ thiết kế nào khác của tôi, bạn có thể gửi cho tôi một khoản quyên góp nhỏ bằng liên kết bên dưới. Cảm ơn :) https://www.paypal.me/humebeamengineering Nếu bạn thích tiền điện tử/BTC, bạn có thể gửi tin nhắn cho tôi. Nếu bạn gửi quyên góp, hãy nhớ đề cập đến Hydra AMS trong hộp bình luận và bạn sẽ được thêm vào danh sách bên dưới. Nhà tài trợ chính thức Nếu bạn đã quyên góp $5 trở lên, bạn sẽ được thêm vào danh sách này như một lời cảm ơn chính thức từ tôi và bạn cũng sẽ được cấp một số sê-ri, danh sách sẽ được cập nhật thường xuyên nhất có thể. Bạn có thể yêu cầu số sê-ri tùy chỉnh nếu bạn gửi quyên góp $20 trở lên nhưng xin lưu ý rằng có thể mất vài ngày để hộp silica tùy chỉnh của bạn được tải lên vì tôi phải làm thủ công những hộp này. Chúc bạn may mắn! Nếu bạn đã mua Hydra từ một trong những nhà bán lẻ được ủy quyền, bạn cũng có thể yêu cầu số sê-ri bằng cách cung cấp bằng chứng mua hàng. * Hume Beam #0001, Hume Beam #9999, Sven Hausherr #1313, Aaron Gray #1337, FireBall #1725, Trevor Mungovan #2425, Jamie Placzek #4759, 57y10 #8764, Katherine Jones #0666, Bernhard Birkfellner #3101, Guy H #0002, Kevin Pereira #0003, Phill Tran #0004, Bernard Ruf #0005, Justin Altemeier #0006, Remigiusz Kowal #0007, Jerome Grimminck #0008, Anthony Cascone #0009
• Thomas Finzel #0010, Seldon3dPrinting #0011, Dwizzle Roasting #0012, VipCold #0013, Bearded Bucket #0014, Hannes Schäfer #0015, Joseph Korang #0016, Brian Welty #0017, Elmar Wesle #0018, Paul M #0019
• Pippo pewte.ch #0020, Hampus Björk #0021, Martin Watley #0022, Riccardo Sacchetti #0023, James Majors #0024, Raia Gennaro #0025, Christopher Walters #0026, Andrew Shrapnel #0027, Kevin Kent #0028, Aron Gustafson #0029
• Szabó Tibor #0030, Nikhil Ramkarran #0031, Dorothy Rafferty #0032, Charles Ho Fung #0033, Anup Chavda #0034, Dorian Picard #0035, Mark Berg #0036, John Vinson #0037, Robert Martin #0038, Karl Liljeström #0039
• Kurt Althaus #0040, Martin Ziegler #0041, Miguel Contreras #0042, Todd Ferguson #0043, Joseph VonDohlen Jr #0044, Jacob Wine #0045, H. Schittko #0046, Rex Catron #0047, Meatbingo #0048, Barry Kwan #0049
• GnollProblem #0050, Sean Griffiths #0051, Yannick Lory #0052, Bonnie Gulliver #0053, Aki S #0054, Jeremy Rauch #0055, Jim Fano #0056, Jeffery Stephens #0057, Kimberly Booth #0058, Mikael Olsson #0059
• Michael Fetting #0060, James Beck #0061, Christian Bätz #0062, Eric Ridge #0063, Christopher Ondrovic #0064, Stefan Wollmuth #0065, Anthony Soprano #0066, Andreas Riebe #0067, ServTheNet #0068, Alan Kilgore #0069
• Gene Buckle #0070, Phil Harvey #0071, Neal Baggett #0072, Vincent Robel #0073, Zachery Hansen #0074, Matthew Shaw #0075, Scott Marcy #0076, Steven Lionel #0077, John Cardwell #0078, Chris Martin #0079
• Łukasz Szuman #0080, Ron Allison #0081, Bella Art de Nicole #0082, 7iron #0083, JKP Enterprises #0084, Klaus Löhr #0085, Harley Hong #0086, SSI Racing #0087, Chris McLeod #0088, Steven Mohr #0089
• Worked Wood #0090, David Adam #0091, Michal Kowalski #0092, Custom Computer Concepts #0093, Kenneth Ostromek #0094, Stigh Aarstein #0095, Patrick Lavoie #0096, Jeremy Hopke #0097, Erik Johansen #0098, Djundi Karjad #0099
• Jason Litman #0100, Robert Jorgenson #0101, Edward Cartier #0102, Robert Pence #0103, Andres Arrieta #0104, SpriteForge.com #0105, HRtechnik llc #0106, Swen Krauter #0107, Michael Bush #0108, Jordan Newman #0109
• Jared Stymiest #0110, Andreas Klotz #0111, Jordan Joiner #0112, Fred Logue #0113, Gregory Carlton Bouten #0114, Nicholas Daniel #0115, Eric James #0116, Rutger Bogaerds #0117, AtomicFilament #0118, Kevin Clack #0119
• Letusgo2Hell #0120, Gaspard Grosjean #0121, Poppy's Popcorn Co. Inc. #0122, Tony Herrero #0123, William Aprea #0124, Troy DeJesus #0125, Justin Schuhmann #0126, Belenos #0127, Jack Mettler #0128, Barracuda72 #0129
• _OzRob #0130, Ben Silber #0131, fatgeek #0132, Bernt Ahlbäck #0133, Joshua Warren #0134, Thomas Heuer #0135, Thomas Schulz #0136, William Hamilton #0137, Todd Schisler #0138, Phillip Perry #0139
• guruguys #0140, Johannes Cornelissen #0141, Jan Schermer #0142, John Kaminski #0143, SaintHate #0144, Josiah Netherton #0145, Steve Beverley #0146, Boran Li #0147, Jeff ONeil #0148, Joseph Palicke #0149
• Massimiliano Mancin #0150, Patrick Pennza #0151, Donald Lafferty #0152, Big Brook Pond Engineering #0153, Robert Schwinn #0154, Jacob Perez #0155, MIcheal Jeffrey #0156, Brett Corr #0157, Chris Reed #0158, Boris Ott #0159
• John M Murphy Jr #0160, Jose Serrano #0161, Peter Lewis #0162, Christopher Phillips #0163, Tyler Wickline #0164, Integrated Overland #0165, fixumdude #0166, Nic Alkema #0167, Torsten Steckenreiter #0168, Francisco Peebles #0169
• Jens Michlo #0170, Jon Libby #0171, Eric Sutherland #0172, Andrew Poth #0173, Mercury Cubed #0174, Louis Watermeyer #0175, Michael Müller #0176, kirikugo #0177, Markus Lohmann #0178, Stefan Zuegg #0179
• Thomas Kotowski #0180, James Hunt #0181, Marc Schauber #0182, Kenneth Ostromek #0183, Jakub Kanhäuser #0184, Ants-3D #0185, Ronny Stiffel #0186, John Cooley #0187, Christian Noack #0188, Christian Menz #0189
• David Bernabeu #0190, Christopher Mallery #0191, Ralf Ehleiter #0192, Andrew Wickham #0193, David Rouleau #0194, Bruce Milyko #0195, Sean Stoube #0196, Peter Biegel #0197, Dominik Popp #0198, @3dprintkings #0199
• samwiseg0 #0200, Susan Alvarez #0201, Thomas Jameson #0202, Benjamin Achtenberg #0203, Stephen McComas #0204, Volker Alkemper #0205, Daniel Pomierski #0206, Hagen Weigel #0207, Lex Hanna #0208, Dannel Albert #0209

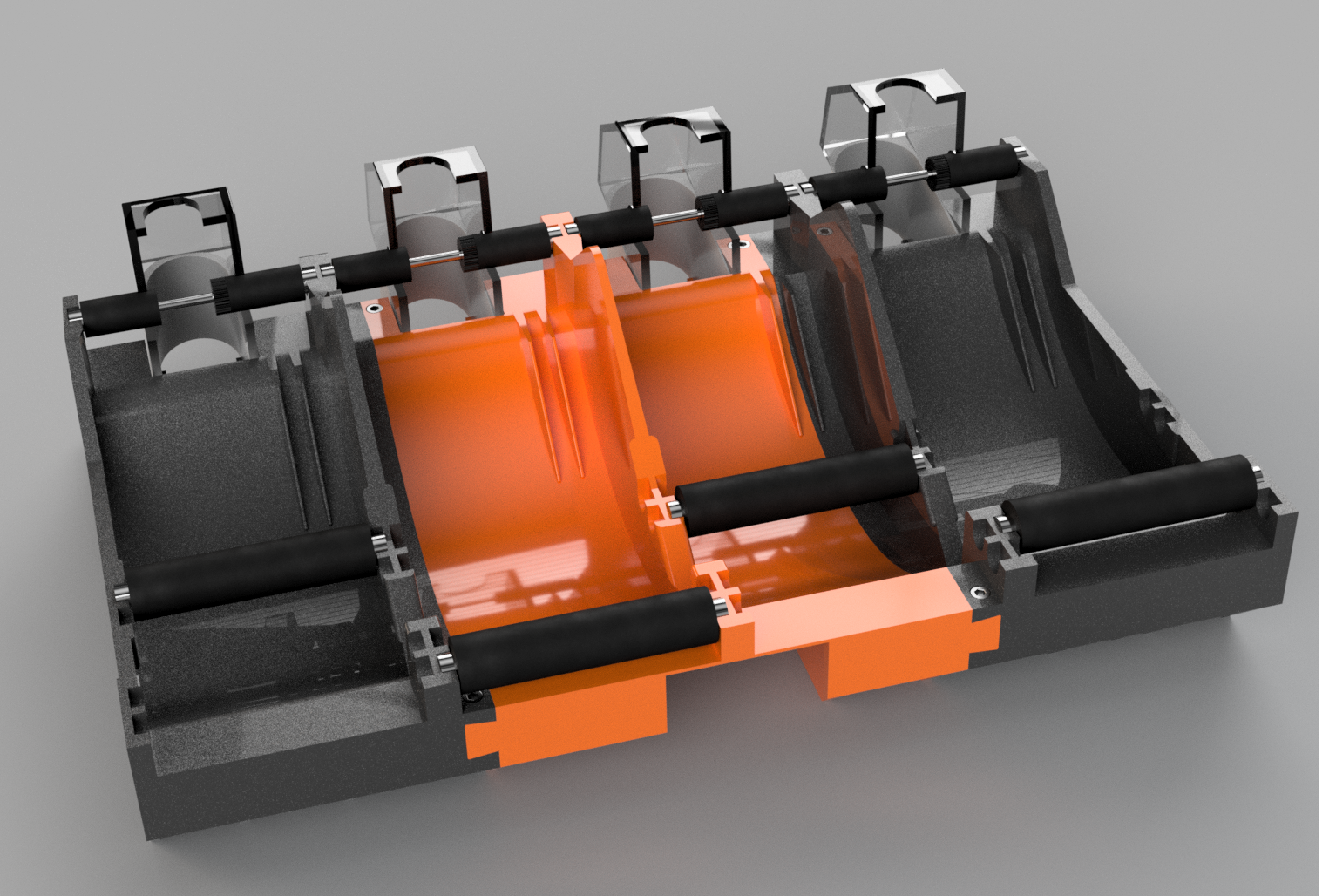

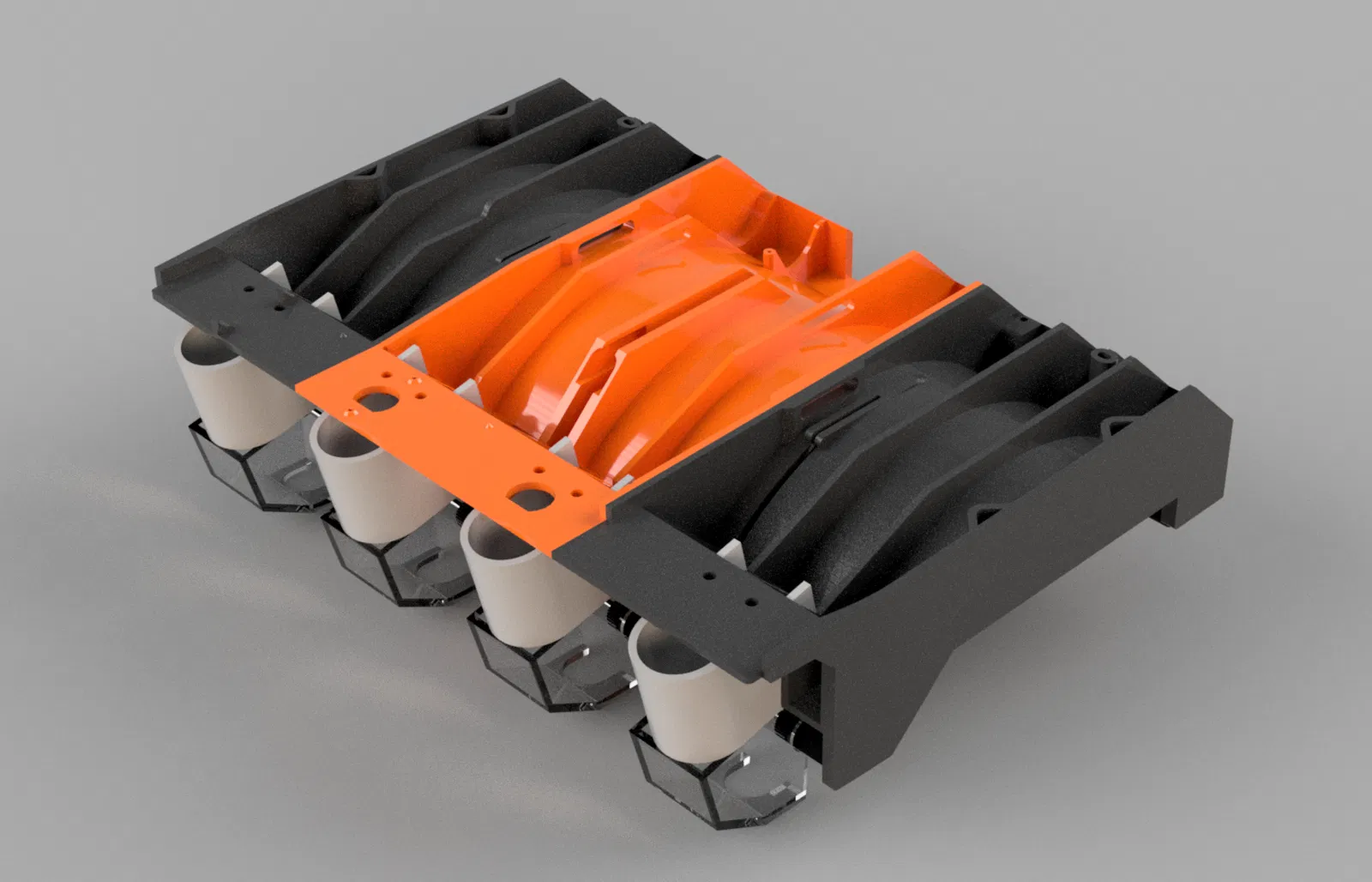

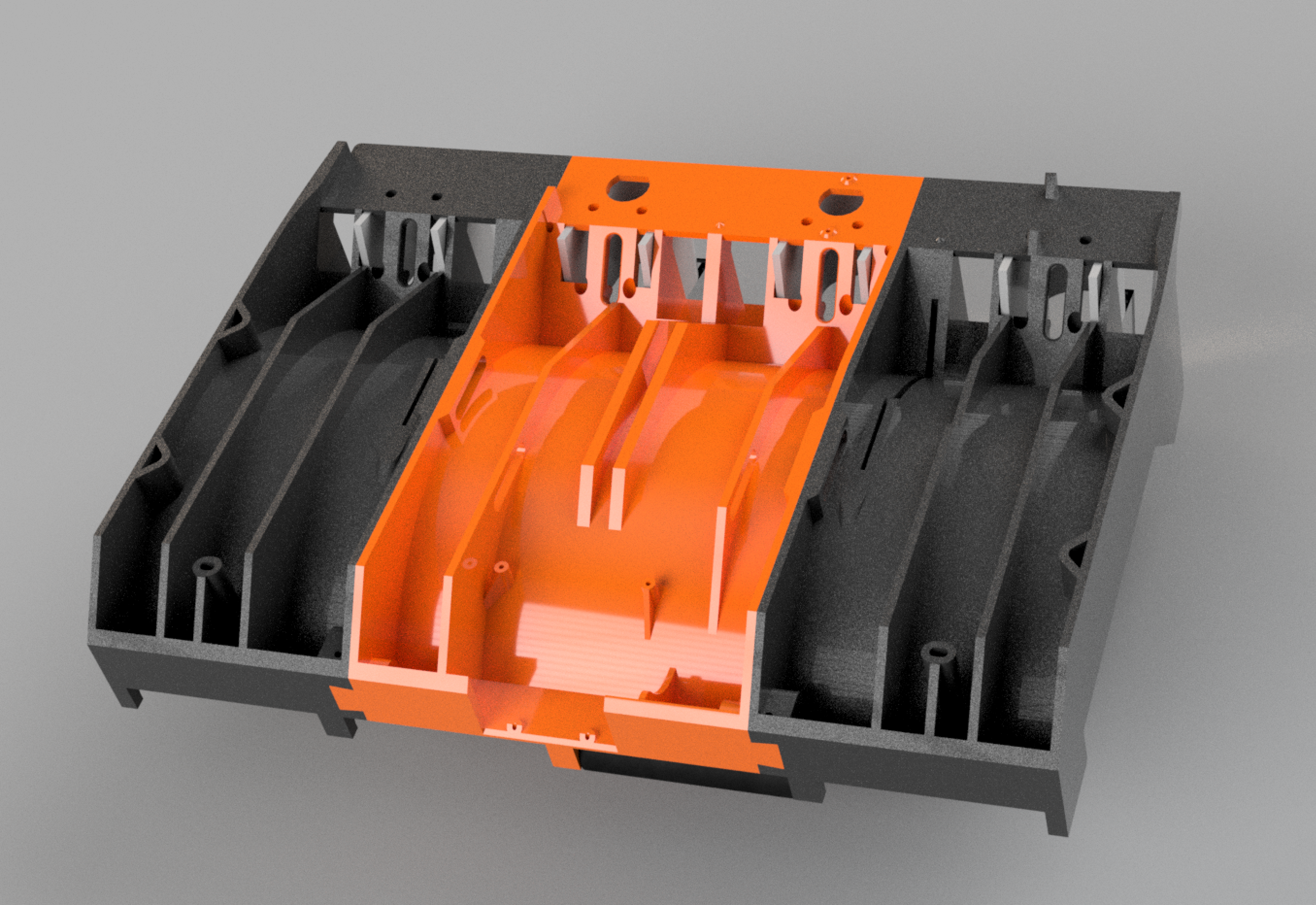

• Jeremy Birdwell #0210, Jeremy Birdwell #0211, Jeremy Birdwell #0212, Jeremy Birdwell #0213, Edward Crouse #0214, Kevin Ford #0215 Nhận Hộp Khô Silica kèm số sê-ri của bạn tại đây: Hydra AMS - Silica Dry Boxes / Serial Number Tags Cảm ơn bạn một lần nữa! Nếu bạn muốn giữ ẩn danh, hãy để lại ghi chú khi quyên góp. Nếu tôi bỏ sót quyên góp của bạn, hãy cho tôi biết. Giới thiệu - Tiếp theo Hydra AMS là bộ phận thay thế thân chính nâng cao, chỉ cần lắp vào cho Bambu Lab AMS, một thiết bị hỗ trợ đa sợi cho các máy in Bambu Lab X1, X1C và P1P. Bạn sử dụng các bộ phận bên trong của Bambu Lab AMS, chỉ cần chuyển các bộ phận sang; bốn động cơ cấp liệu, động cơ phía sau, con lăn phía trước và phía sau, các bo mạch RFID và bo mạch chính cũng như ống PTFE và cáp. Tên Hydra lấy cảm hứng từ sinh vật thần thoại mọc ra hai đầu mới khi một đầu bị cắt, tương tự như cách AMS có xu hướng nhân đôi nếu bạn không giữ chặt ví tiền của mình. Tôi có các thiết kế khác với tên gọi từ thần thoại Hy Lạp (Icarus / Hercules) nên tôi nghĩ cái tên này rất phù hợp. Hydra in hoàn toàn không cần hỗ trợ và không yêu cầu thêm bộ phận nào để lắp ráp, nó sử dụng khớp nối đuôi én để lắp ráp và tận dụng vỏ ngoài tiêu chuẩn của AMS cũng như duy trì khả năng tương thích RFID. Khuyến nghị sử dụng 4 x bu lông M3 đầu lục giác 20 mm để đảm bảo ba bộ phận lồng vào nhau và không bị trượt ra. Những thay đổi / cải tiến chính so với AMS tiêu chuẩn là: * Chiều rộng cuộn chỉ tăng lên, lên tới 75 mm, nghĩa là hầu hết các cuộn chỉ 1 Kg đều vừa.

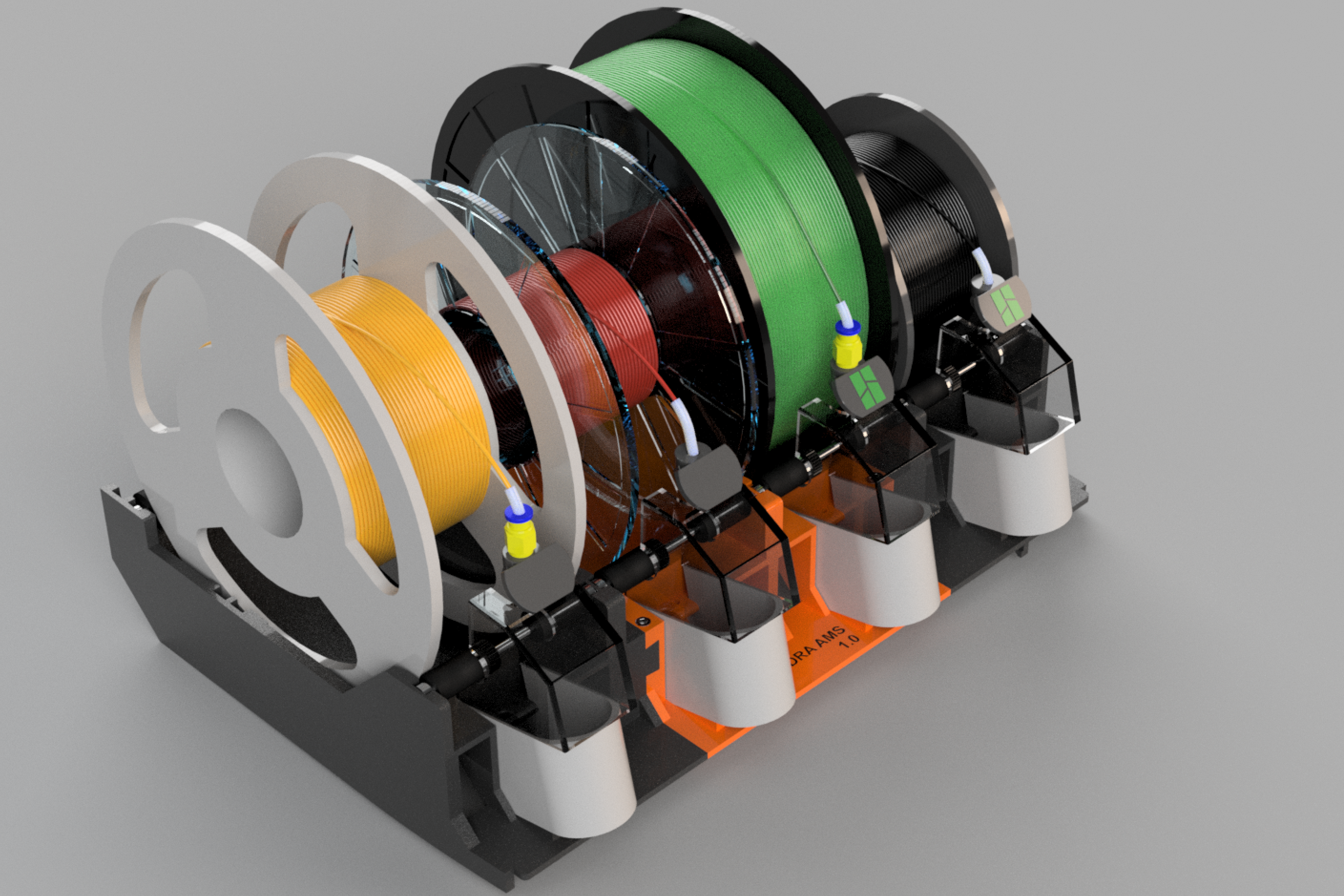

• Đường kính cuộn chỉ tăng lên, lên tới 202.5 mm vừa.

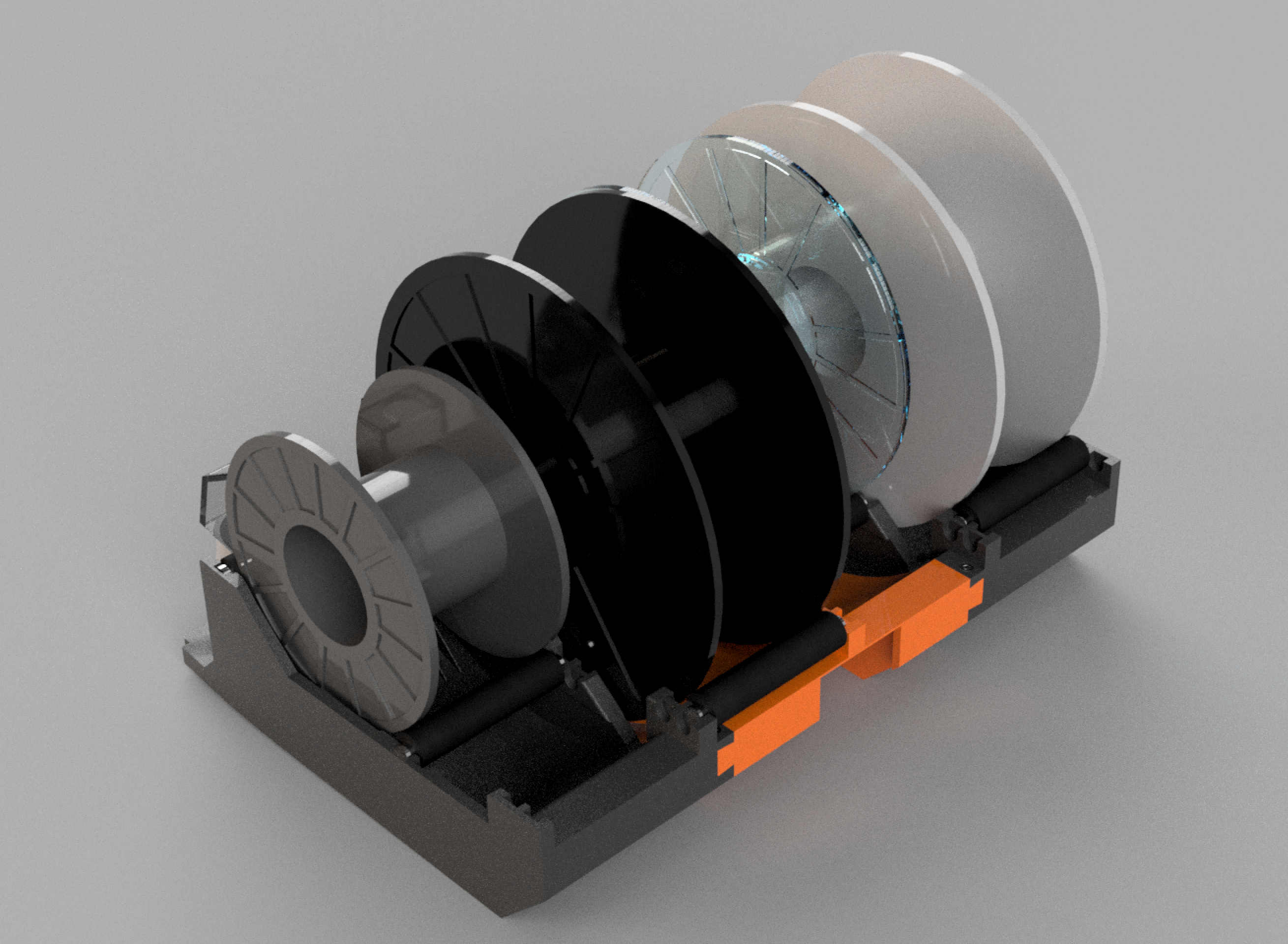

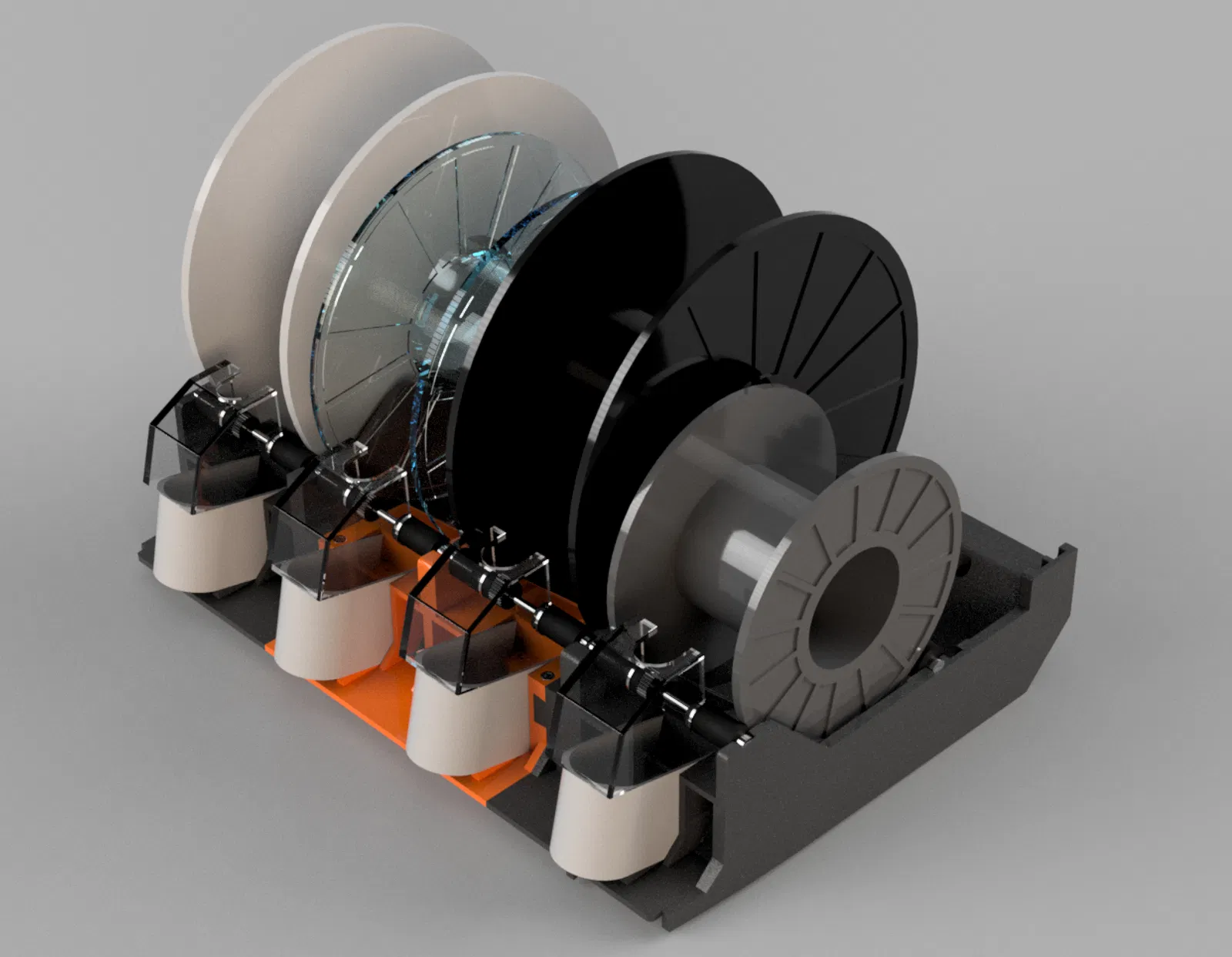

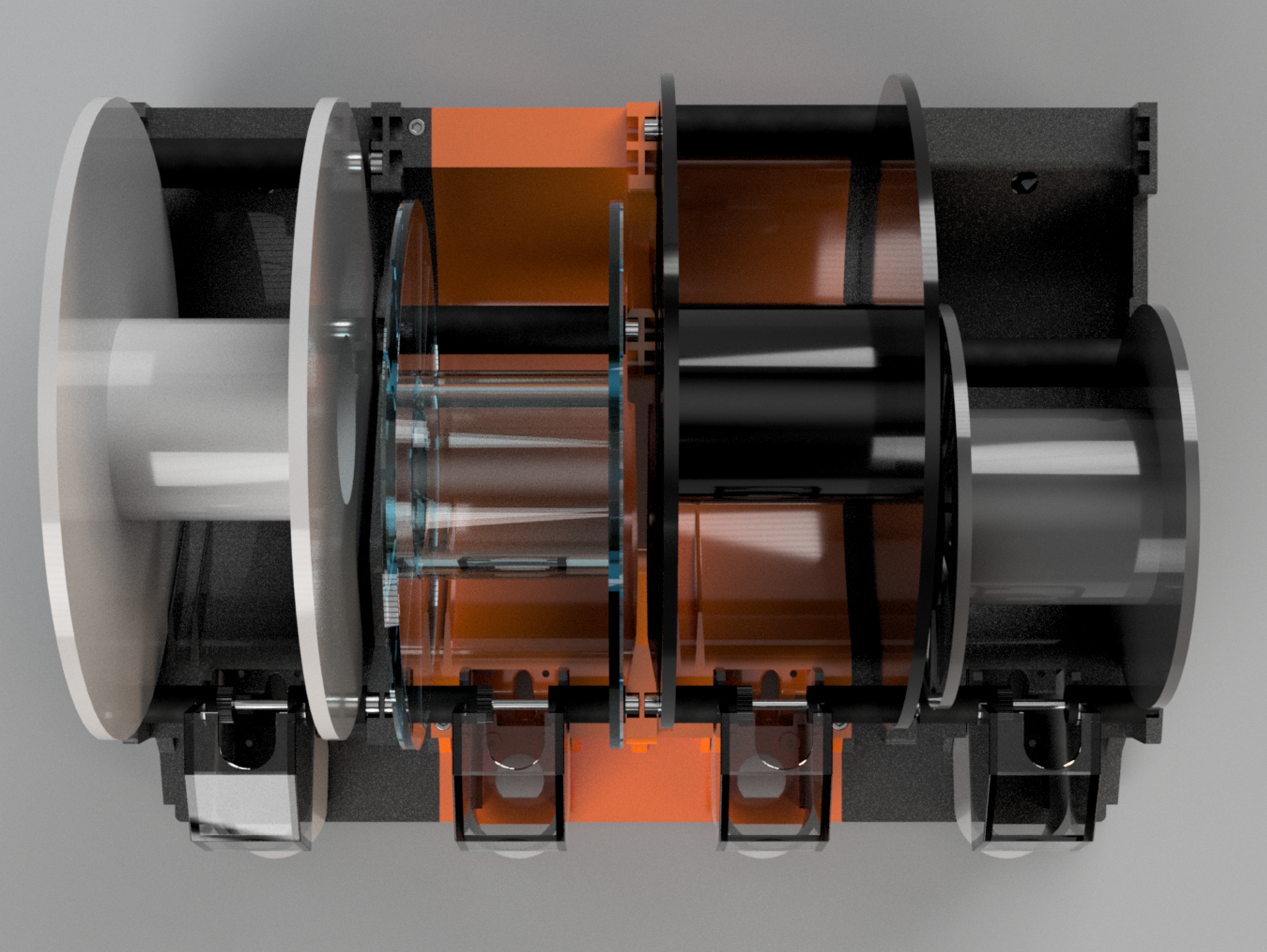

• Con lăn cuộn chỉ có thể điều chỉnh ở bốn vị trí cho cuộn chỉ có đường kính 120 mm đến 205 mm. Các cuộn chỉ có đường kính lớn (> 201 mm) yêu cầu bộ đệm nắp TPU được in nếu bạn muốn đóng nắp, giống như AMS thông thường.

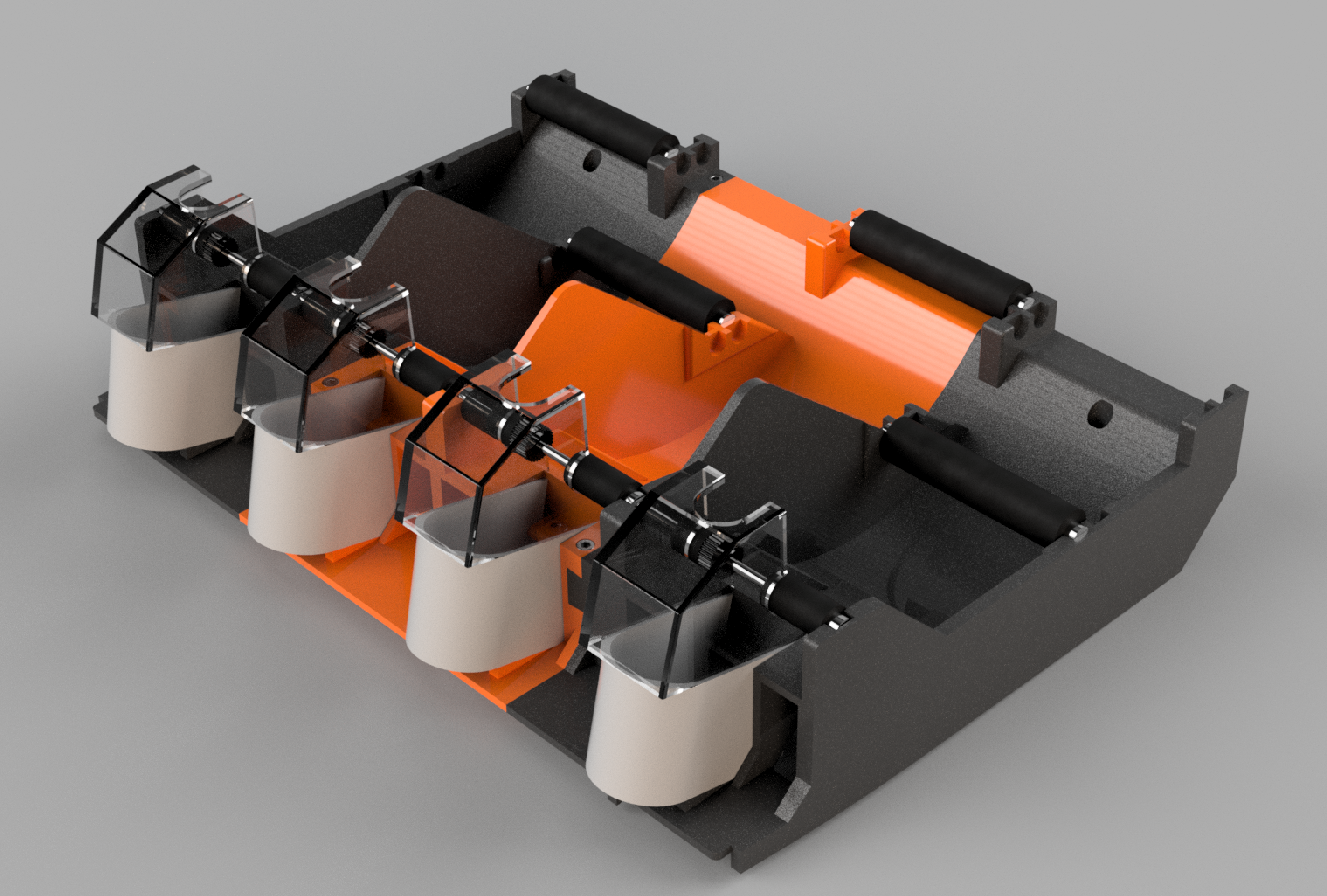

• Cơ cấu cấp liệu / động cơ AMS nghiêng năm độ về phía sau để cho phép in cuộn chỉ đầy.
• PTFE Load Buttons để vừa bảo vệ phễu vừa cải thiện công thái học (tùy chọn, đây là tệp tải xuống riêng). BOM - Danh sách vật liệu Bạn có thể in Hydra AMS bằng hầu hết mọi loại sợi nhựa. Tuy nhiên, nếu bạn có ý định đặt AMS trên đỉnh máy in, tốt nhất nên in bằng ABS hoặc ASA vì nhiệt từ máy in có thể làm mềm các bộ phận Hydra đã in nếu chúng được in bằng PLA chẳng hạn. Cần khoảng 600 g sợi nhựa với cài đặt in được đề xuất. Tôi đã in hầu hết các bản thử nghiệm bằng Prusament ASA, PLA và eSUN PLA và ABS+, cả hai thương hiệu và loại sợi nhựa đều hoạt động tốt. Sợi nhựa * eSUN Luminous Green
• Prusament Galaxy Black Phần cứng Bạn cần một vài bu lông lục giác M3 (đầu ổ cắm), tôi đề xuất loại 20 mm nhưng hầu hết mọi thứ từ 15 đến 25 mm đều được. Nếu bạn không có sẵn, tốt nhất nên mua một vài bộ dụng cụ bên dưới, nó sẽ có mọi thứ bạn cần cho bản dựng này và hơn thế nữa: Bộ 150 chiếc M3 Hex Socket Head Kit Tùy chọn Tôi thực sự khuyên dùng các bánh răng trục đùn xoắn ốc phủ Nano này từ FYSETC, tôi sử dụng chúng cho tất cả các máy in Bambu của mình, chúng có giá cả phải chăng và mang lại nhiều cải tiến so với bánh răng gốc: Extruder Gear for Bambu X1/P1P/P1S CNC Nano Coating Mặc dù không bắt buộc, các tấm đế PEO/PEI/PEY này rất tuyệt vời, tôi có hầu hết các tùy chọn, chúng tạo ra vẻ ngoài khá lạ mắt ở lớp đầu tiên. Có một vài cửa hàng cung cấp các tấm khác nhau: * Build Plate PEO/PEI/PEY Spring Steel Sheet (IdeaFormer)
• Build Plate PEO/PEI/PEY Spring Steel Sheet (Juupine) Dụng cụ Hex Tool rất tuyệt vời cho mọi máy in 3D, tôi đã sử dụng chúng trong nhiều năm. Chúng đặc biệt hữu ích cho việc lắp ráp Hydra. * Hex Tools (1.5 mm - 3.0 mm) Video Time-lapse In Gần Đây Một số bản in thử nghiệm từ Hydra AMS trong vài ngày qua. Tất cả các bản in này, ngoại trừ time-lapse đầu tiên, đều là bản in qua Hydra AMS. Một số là đơn sắc và một số có nhiều lần chuyển đổi, có và không có tháp prime. Bản Benchy chỉ là các lần thay đổi sợi nhựa với thể tích xả được đặt thành 0 cho tất cả các màu, một bài kiểm tra khắc nghiệt của AMS, đó là lý do tại sao chúng hơi thô về độ bám dính của lớp. Tôi đã không đưa vào tất cả các bản in thử nghiệm từ vài ngày qua vì một số bản rất giống nhau và chỉ dùng để kiểm tra khắc nghiệt. > Đối với những ai thắc mắc, đế được sử dụng ở đây là sợi Carbon dày 3.0 mm, hoàn thiện mờ/mịn với nhựa epoxy chịu nhiệt cao. Tôi tự cắt, dán bằng băng keo hai mặt 3M lên tấm thép 250x250.

  Carbon Fiber có khả năng dẫn nhiệt tuyệt vời, rất cứng ở độ dày này và sẽ không bị cong vênh nếu bản in cố gắng làm vậy. Nó có độ bám dính tuyệt vời cho hầu hết các loại sợi nhựa và bản in sẽ bong ra sau khi tấm nguội đi. Khi cần thêm độ bám dính, tôi sử dụng Nano Polymer của Vision Miner. Đối với các bản in cần lớp đầu tiên đẹp mắt, tôi sử dụng đế PEI dạng vân, liên kết đã được đăng ở trên. Trước khi In Hydra AMS Hãy đảm bảo bạn đã điều chỉnh luồng chảy (flow) chính xác trước khi bắt đầu, chúng tôi đã thấy một vài bản in Hydra bị quá luồng chảy, vì vậy hãy tránh điều đó. Vấn đề lúc đó là bạn không thể khớp các khớp đuôi én và lắp ráp đúng cách, các con lăn có thể bị kẹt. Khi in đúng cách, mọi thứ hoạt động như hàng gốc nhưng có hỗ trợ cho cuộn chỉ lớn hơn (cùng với các ưu điểm khác). Các máy in Bambu Lab thường hoạt động khá tốt với việc hiệu chỉnh luồng chảy tự động nhưng tốt nhất vẫn nên xác nhận luồng chảy, đôi khi nó không chính xác. Sau khi hoàn thành, hãy in các khớp nối thử nghiệm con lăn và đuôi én của Hydra AMS, thêm thông tin tại đây: Hydra AMS - Test Pieces Cài đặt In In ba bộ phận theo hướng tôi đã đặt chúng. Tôi khuyên dùng vành rộng để cải thiện độ bám dính với đế và Nano Polymer nếu bạn có. Tôi khuyên dùng tối thiểu 3 lớp tường, trên và dưới, và mật độ điền (infill) từ 15% trở lên. Tôi đã in tất cả các mẫu thử Hydra của mình với đầu phun 0.40 mm và chiều cao lớp 0.20 mm trên X1C với các cài đặt hầu hết là nguyên bản. Không cần hỗ trợ, nó đã được thiết kế để không cần thiết. Vui lòng sử dụng vành rộng (tôi thích dùng 10 mm cho các bản in này) để đảm bảo độ bám dính với đế. Bạn có thể muốn giảm tốc độ in và đặt ở chế độ “im lặng” trong khoảng một giờ cuối cùng của bản in, đó là lúc nó hẹp lại một chút và tốc độ in chậm hơn có thể có lợi cho chất lượng bản in. Sử dụng sợi nhựa đã được làm khô. Bảo hành Hydra AMS không làm mất hiệu lực bảo hành của bạn nhưng hãy cẩn thận, đặc biệt với bo mạch chính của AMS, hãy sử dụng vòng đeo tay chống tĩnh điện. Mặc dù việc sửa đổi hoàn toàn có thể đảo ngược và bạn không thể nhận ra các bộ phận đã được lắp đặt trong Hydra AMS, tôi không chịu trách nhiệm và bạn tự chịu rủi ro. Hãy cẩn thận và làm từ từ, đọc kỹ trang này hai lần trước khi bắt đầu. Hướng dẫn Lắp ráp Tháo các bộ phận bên trong của Bambu Lab AMS khỏi AMS tiêu chuẩn, làm theo hướng dẫn này, không khó: https://wiki.bambulab.com/en/x1/maintenance/replace-the-ams-main-frame Hãy chắc chắn đánh dấu tất cả các cáp và đầu nối trước khi bạn tháo chúng ra. Tôi khuyên bạn nên đánh dấu từng đầu nối trên bo mạch và cáp tương ứng bằng bút dạ mỏng như trong hình bên dưới: > Cẩn trọng: Luôn đeo vòng chống tĩnh điện khi làm việc với thiết bị điện tử. Các bo mạch RFID được cố định bằng keo nóng nên hãy gỡ chúng ra trước khi tháo, tương tự với lõi ferit trên các cáp giữa bo mạch chính AMS và bo mạch nhỏ ở phía sau AMS. Một người dùng đã đề xuất sử dụng cồn isopropyl (IPA) để làm tan keo nhưng tôi chưa thử. Sau khi hoàn thành, bạn sẽ có tất cả các bộ phận như trong hình bên dưới. Nếu bạn không chắc chắn về cách tháo các bộ phận, chỉ cần làm theo hướng dẫn lắp ráp theo thứ tự ngược lại. > Đây là tất cả các bộ phận ngay trước khi lắp ráp. > Bạn cần các dụng cụ lục giác sau. Cần loại 1.5 và 2.0 mm cho các bộ phận AMS và cần loại 2.5 mm để nối ba bộ phận in bằng vít đầu lục giác 20 mm. Bạn có thể tìm thấy các dụng cụ này trên AliExpress và tôi thích sử dụng chúng cho máy in 3D của mình nhưng tất nhiên bất kỳ dụng cụ lục giác nào cũng được. > Trượt các bộ phận in vào nhau và cố định chúng bằng một vài vít đầu lục giác (socket head) M3. Bản thân tôi đã sử dụng loại 20 mm. > Các bộ phận in đã được lắp ráp. > Lắp các bo mạch RFID. Chúng được gắn bằng cách ép. Hãy cẩn thận khi bạn trượt chúng vào, tìm đúng góc và chúng sẽ trượt hết vào. > Ở đây bạn có thể thấy các bo mạch RFID xuyên qua nhựa, chúng có thể nhìn thấy nếu bạn sử dụng sợi nhựa sáng màu để in các bộ phận (ở đây là màu eSUN Luminous Green). Bộ phận giữa được in bằng Prusament Galaxy Black. > Sắp xếp các động cơ cấp liệu phía trước. Các động cơ đặt ở giữa AMS có đoạn ống PTFE ngắn hơn, hãy lưu ý điều đó. Nếu bạn đặt nhầm, bạn có thể chỉ cần thay đổi ống. > Chèn ống PTFE vào giữa và đầu nối cùng cáp vào khe bên trái rồi đẩy hết cỡ xuống để căn chỉnh với các lỗ vít. Cố định bốn vít nhỏ bằng dụng cụ lục giác 1.5 mm. Siết chặt hoàn toàn nhưng không siết quá chặt, bạn sẽ thấy các vít nhô lên ngay trên đỉnh (ảnh cuối). > Lắp con lăn phía trước và xác nhận nó quay tự do và dễ dàng. Nếu không, hãy đảm bảo các vít được siết chặt đúng cách và bộ cấp liệu phía trước đã vào đúng vị trí. Đừng lo lắng nếu một trong các con lăn hơi nhô lên một chút, điều này sẽ tự ổn định khi bạn lắp cuộn chỉ vào. Tiếp tục lắp ba bộ cấp liệu và con lăn phía trước còn lại, đảm bảo tất cả chúng đều di chuyển trơn tru. > Nửa chặng đường! Đi nghỉ một chút. Tiếp theo, chúng ta lật bộ phận lắp ráp lên và di chuyển ống PTFE ra khỏi đường đi vì đã đến lúc lắp động cơ phía sau (Bộ phận kết nối sợi, theo tên gọi của Bambu Lab). > Ở đây bạn sử dụng dụng cụ lục giác 2.0 mm để lắp bốn vít ở mỗi góc của cụm động cơ (Bộ phận kết nối sợi). Nhấn nút nhả PTFE phẳng (dưới cùng của ảnh này) và đảm bảo nó khớp / nhả ra. Đối với hai vít dưới cùng (gần phía sau AMS nhất), hãy đảm bảo bạn không siết quá chặt chúng vì chúng có thể nhô ra và cản trở các con lăn phía sau. Các vít được siết trên một trụ cao su và không yêu cầu lực căng hoàn toàn. > Tiếp theo, kết nối các ống PTFE từ bộ cấp liệu phía trước với cụm động cơ. Các ống PTFE cấp liệu bên ngoài được luồn qua các bộ phận in của Hydra, có một chỗ cắt, việc này sẽ rõ ràng khi bạn lắp chúng. Đảm bảo ống PTFE khớp đúng cách, hãy kéo nhẹ từng cái sau khi lắp. > Gần xong. Bây giờ chúng ta lắp bo mạch chính AMS. Có hai tab ở mỗi bên để nó luồn dưới và được cố định bằng hai vít nhỏ ở giữa (sử dụng dụng cụ lục giác 1.5 mm). Hãy cẩn thận với các tụ điện trên bo mạch, chúng nằm ở phía bên kia của bo mạch trong ảnh bên dưới, những tụ này được dẫn qua các lỗ trên bộ phận in (xem ảnh ngay bên trên). > Kết nối tất cả các cáp vào bo mạch chính. Kiểm tra ảnh thứ ba nếu bạn quên mọi thứ được kết nối ở đâu. Lõi ferit với các cáp giữa bo mạch chính và PCB nhỏ phía sau nằm ở khe giữa, nó chỉ được gắn bằng cách ép (không có trong ảnh này) nên hãy trượt nó vào. > Nguồn ảnh: Bambu Lab Wiki > Đã đến lúc lắp Hydra vào vỏ Bambu Lab AMS. Nghiêng nó về phía bạn rồi gập nó ra sau. > Với bộ phận lắp ráp vẫn nghiêng về phía bạn, hãy lắp hai cáp, sau đó bạn có thể gập bộ phận lắp ráp xuống hộp. > Cố định nó bằng hai vít khung chính. Sử dụng dụng cụ lục giác 2.0 mm. Chú ý! Nếu vít không tới, có thể bạn đã tải xuống bản cập nhật sớm của phiên bản 1.03, không may có lỗi nhưng đã được sửa. Nếu vậy, hãy sử dụng vít dài hơn hoặc chỉ cần khoan lỗ trên bộ phận sâu hơn một chút. Xin lỗi! > Nếu bạn muốn sử dụng các bộ cấp liệu nút PTFE tùy chọn nhưng được khuyến nghị để vừa bảo vệ phễu vừa cải thiện công thái học, hãy nhấn vào đáy bộ cấp liệu và đồng thời lắp nút. Sau khi hoàn thành, hãy ấn nhẹ ống PTFE xuống một chút. Bạn phải lắp các nút sau khi bộ phận Hydra AMS chính đã được đặt vào hộp, không phải trước đó (nếu không sẽ không đủ không gian). > Kết nối ống PTFE ở phía sau cũng như đầu nối. Nạp cuộn chỉ của bạn. Hoàn thành! > Trái: Hydra AMS không có bộ dẫn hướng cuộn chỉ (xem bản chỉnh sửa). Phải: Hydra AMS thông thường. Lời mở đầu, Lưu ý và Một số Mẹo khác Đảm bảo các bộ cấp liệu phía trước được lắp chặt hoàn toàn. Cũng đảm bảo các vòng bi trên con lăn được lắp chặt hoàn toàn vào trục. Cuối cùng, cuộn chỉ rộng 75.0 mm là tối đa tuyệt đối, nếu không cuộn chỉ sẽ không quay như bình thường. Nếu bạn sử dụng cuộn chỉ bằng bìa cứng, hãy dán thêm băng keo điện vào mép để tăng độ bám. Nếu bạn sử dụng vị trí giữa của các con lăn phía sau và các bộ phận Hydra đã in của bạn có thành bên và/hoặc vách ngăn hơi bị cong vênh một chút, ví dụ nếu chúng được in bằng ABS với quá nhiều gió lạnh, chúng có thể ngăn các con lăn quay hoàn hảo trơn tru và thay vào đó là bị hạn chế. Nếu vậy, đừng lo lắng, chỉ cần in các thanh hỗ trợ con lăn tùy chọn để đảm bảo sự thẳng hàng hoàn hảo của các khe con lăn và con lăn sẽ quay hoàn hảo trở lại. Những điều này không cần thiết cho các vị trí phía sau và gần phía sau của con lăn (vị trí bình thường cho cuộn chỉ lớn). Để sử dụng, chỉ cần ấn thanh hỗ trợ con lăn vào khe phía sau con lăn. Nó cũng nên vừa với khe phía trước trừ khi cuộn chỉ quá nhỏ. Nếu vậy, hãy di chuyển con lăn đến vị trí trước nhất và đặt thanh hỗ trợ phía sau. Lắp nó ngược với cách nó được in, tức là mặt tròn hướng xuống trong khe con lăn. Một ý tưởng hay khác là sử dụng Adjustable Spool Holder for Silica Gel / Spool Weight của tôi, tương thích với cả Hydra AMS và Bambu Lab AMS. Điều này giúp giữ cho cuộn chỉ khô và tạo thêm trọng lượng cho chúng, ngăn các cuộn chỉ gần hết bị nhảy lên và kẹt. Điều này vẫn có thể xảy ra nhưng ít có khả năng hơn. Vậy đó! Cảm ơn sự hỗ trợ của bạn. Render > Bộ phận giữa được render màu cam chỉ để làm nổi bật các khớp nối.
