Giá đỡ cuộn Elegoo Centauri Carbon (110 mm)

Mẫu này là một phụ kiện tiện dụng, được thiết kế để lắp vừa khít với spool holder Elegoo Centauri Carbon bản gốc, dùng ống PTFE 4 mm.

Đây là bản remix từ mẫu gốc của pascal_lb. Cảm ơn Pascal rất nhiều vì đã chia sẻ mẫu gốc.

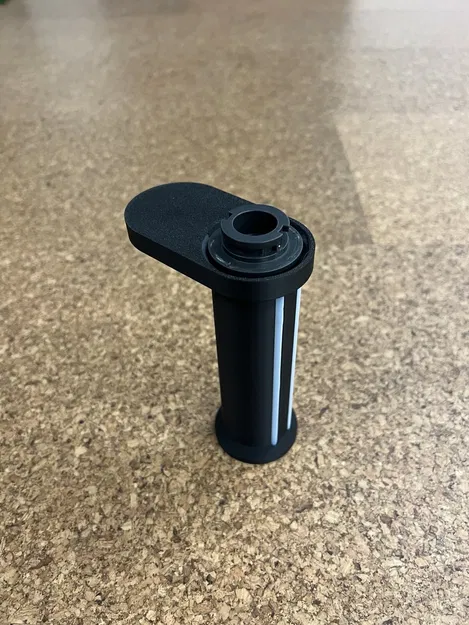

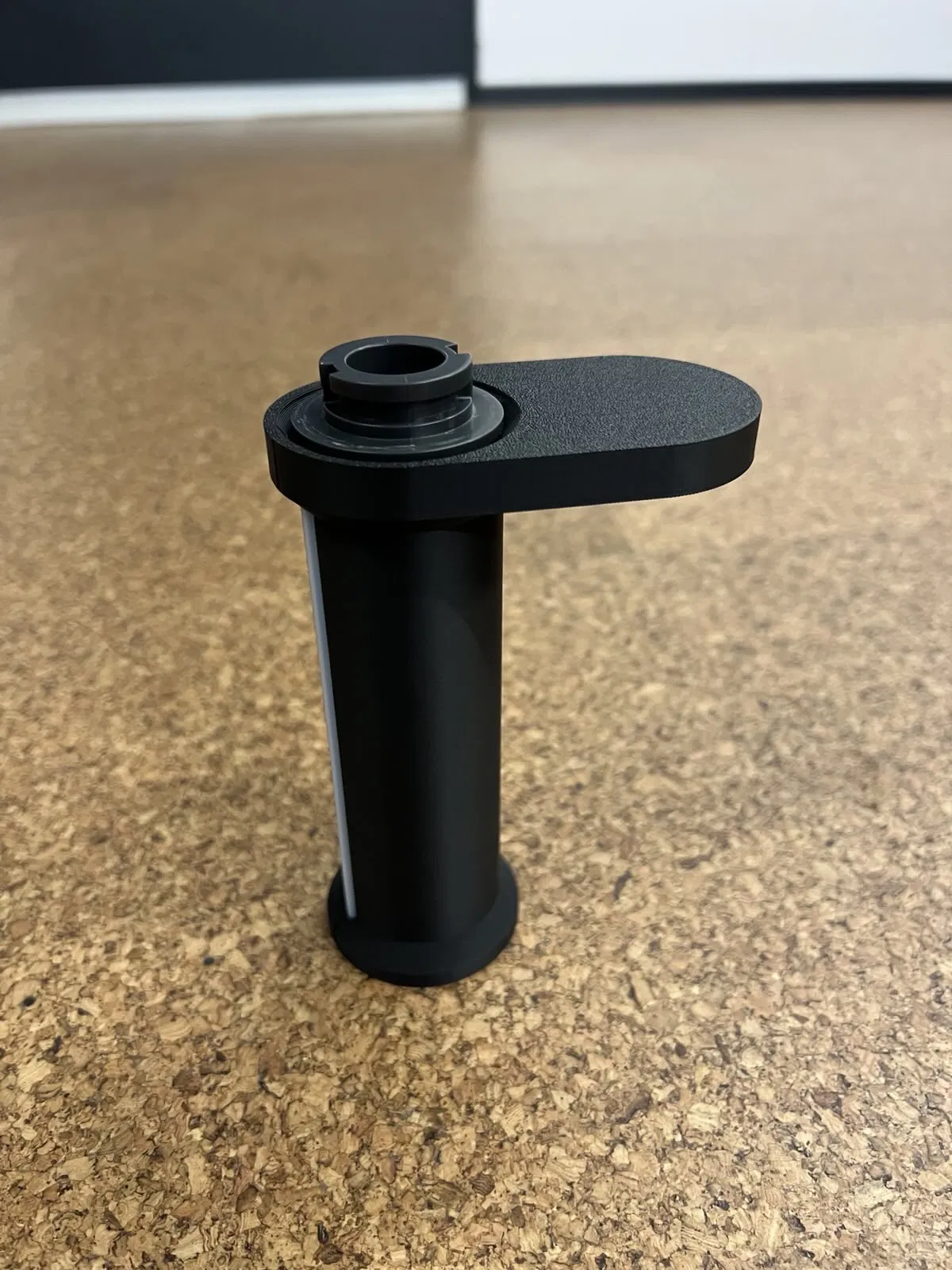

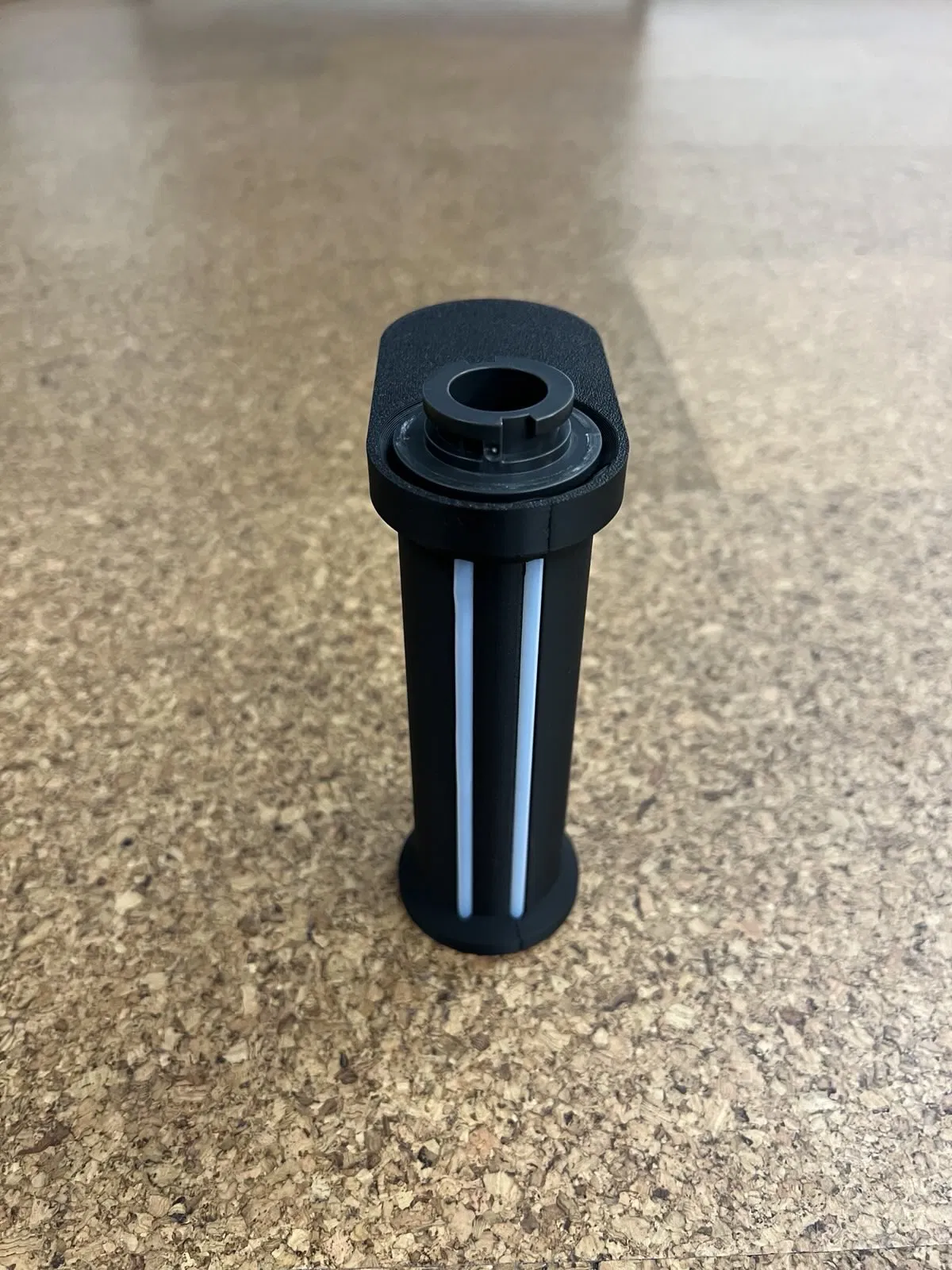

• Thiết kế có gia cường kết cấu bằng cách kéo dài tay đòn để chống lại lực đòn bẩy phát sinh từ cuộn filament rộng hoặc nặng hơn, giúp ổn định tổng thể khi in.

• Bề rộng cuộn tối đa được chỉnh lên 110 mm để dùng được cuộn 2,5kg/3kg/5kg

Notes:

• Cần cắt bỏ spool holder Elegoo bản gốc để lắp mẫu này

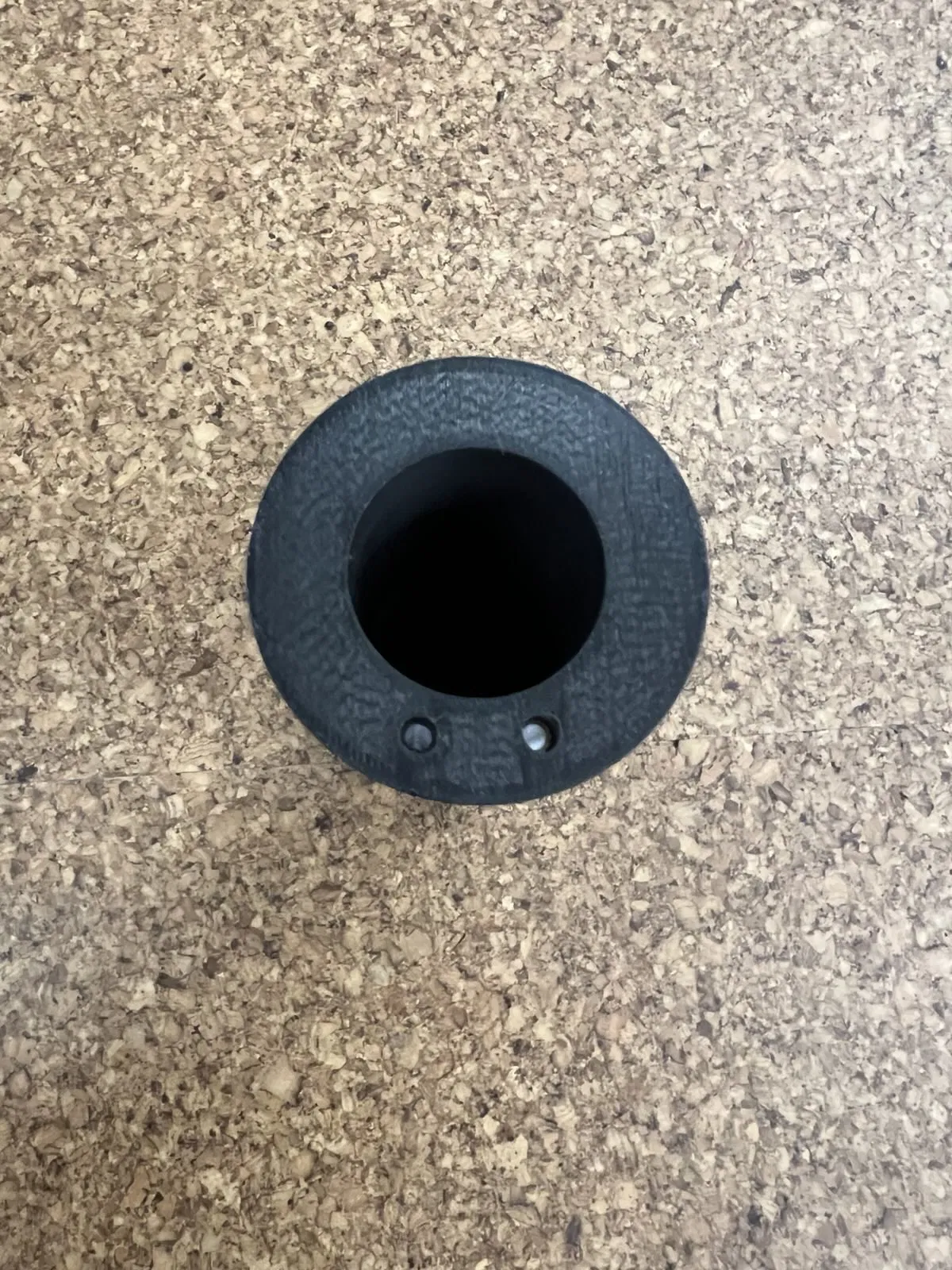

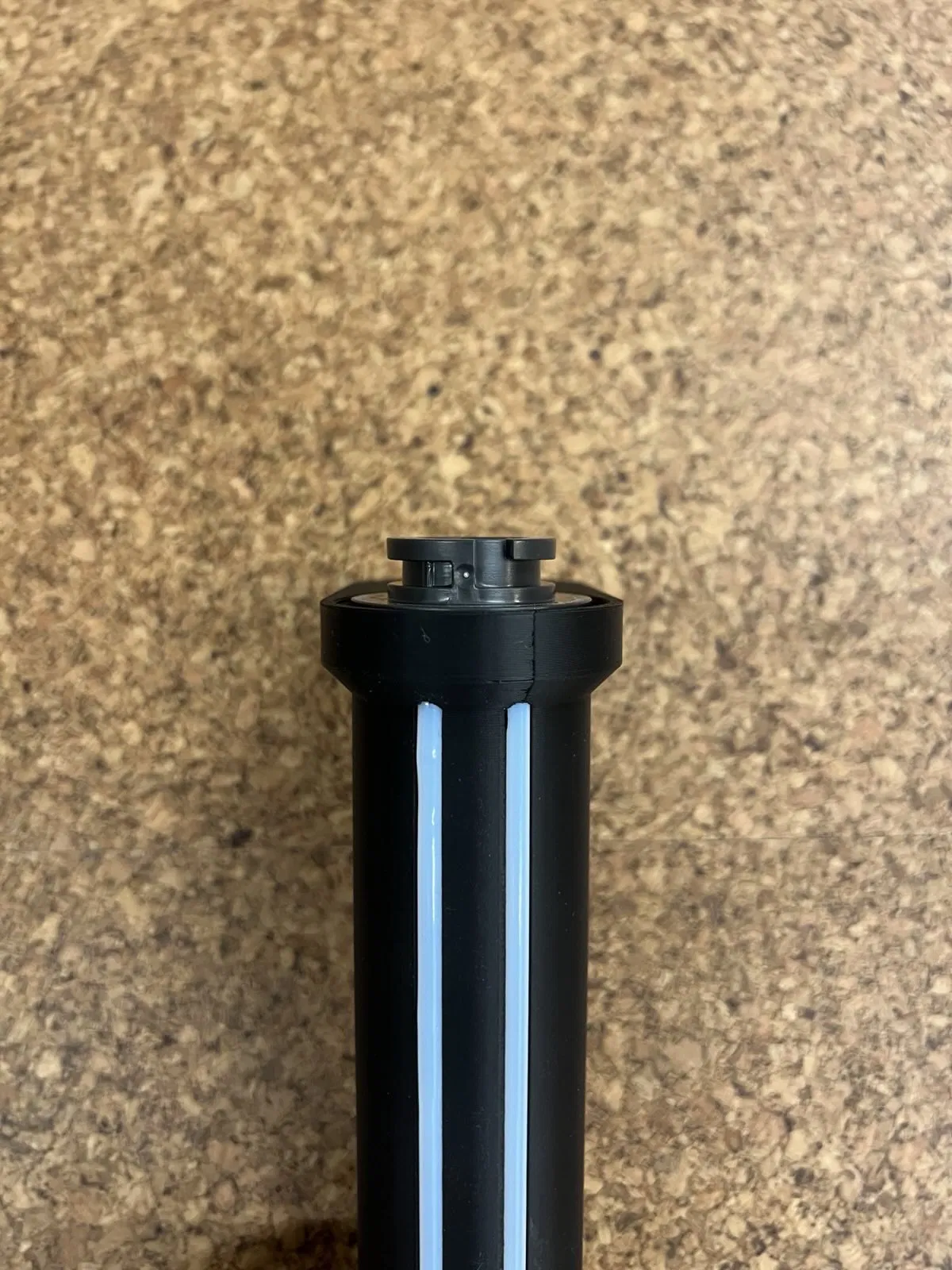

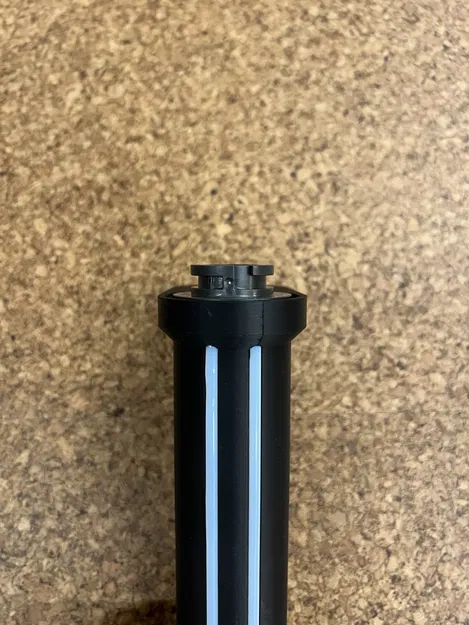

• Các lỗ cho ống PTFE được thiết kế cố tình nhỏ hơn một chút để đảm bảo lắp khít

• Tùy loại ống, có thể cần khoan nới nhẹ hoặc nong/giãn một chút

• Mình phải dùng búa gõ nhẹ để đóng spool holder bản gốc vào hết

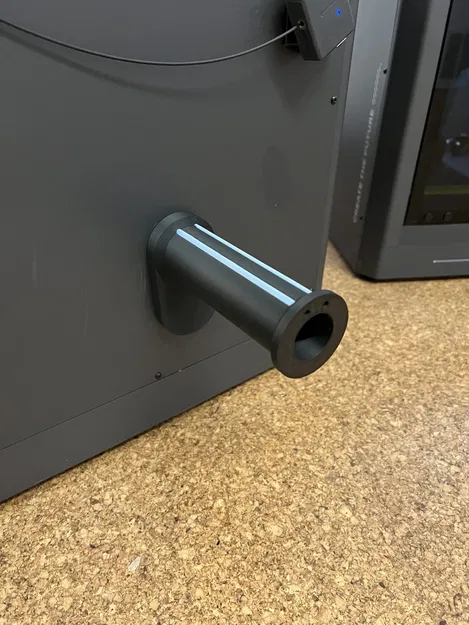

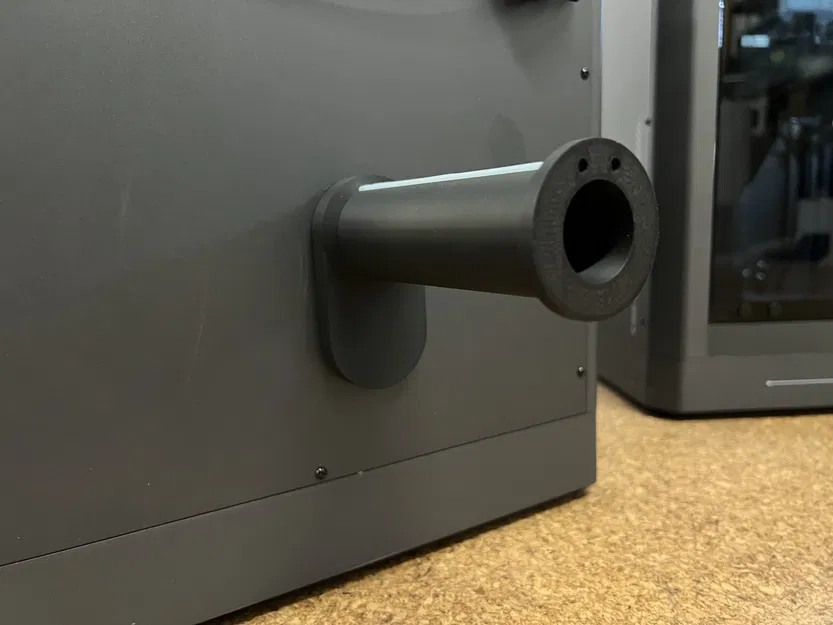

• Sau lần lắp đầu tiên, có thể xoay spool holder với một chút lực để tay đòn hướng thẳng xuống

Mình in bằng PLA. Vì spool holder bản gốc vẫn là phần chịu lực chính, nên cơ cấu gá lắp gần như không bị tải cơ học đáng kể, dùng PLA là đủ cho ứng dụng này.

Chúc bạn dùng vui.

Nếu bạn có câu hỏi, góp ý hay đề xuất gì, cứ liên hệ mình nha.
