Các chi tiết cho item Profile 5 20x20

Đây là một số chi tiết/part dùng để nối cho item profile 5 20x20. Chúng vốn nằm trong một dự án khác, nhưng bản thân từng part thì vẫn đầy đủ để dùng riêng. Tất cả các part đều thiết kế để dùng với vít M4. Vì là đồ in 3D nên độ bền sẽ kém hơn nhiều so với đồ kim loại tương đương, nên nhớ cân nhắc tải trọng khi dùng các part in. Với vỏ máy (enclosure), khung (frame) và các lắp ráp chung không đòi hỏi liên kết quá cứng/khỏe, theo kinh nghiệm của mình thì dùng ổn.

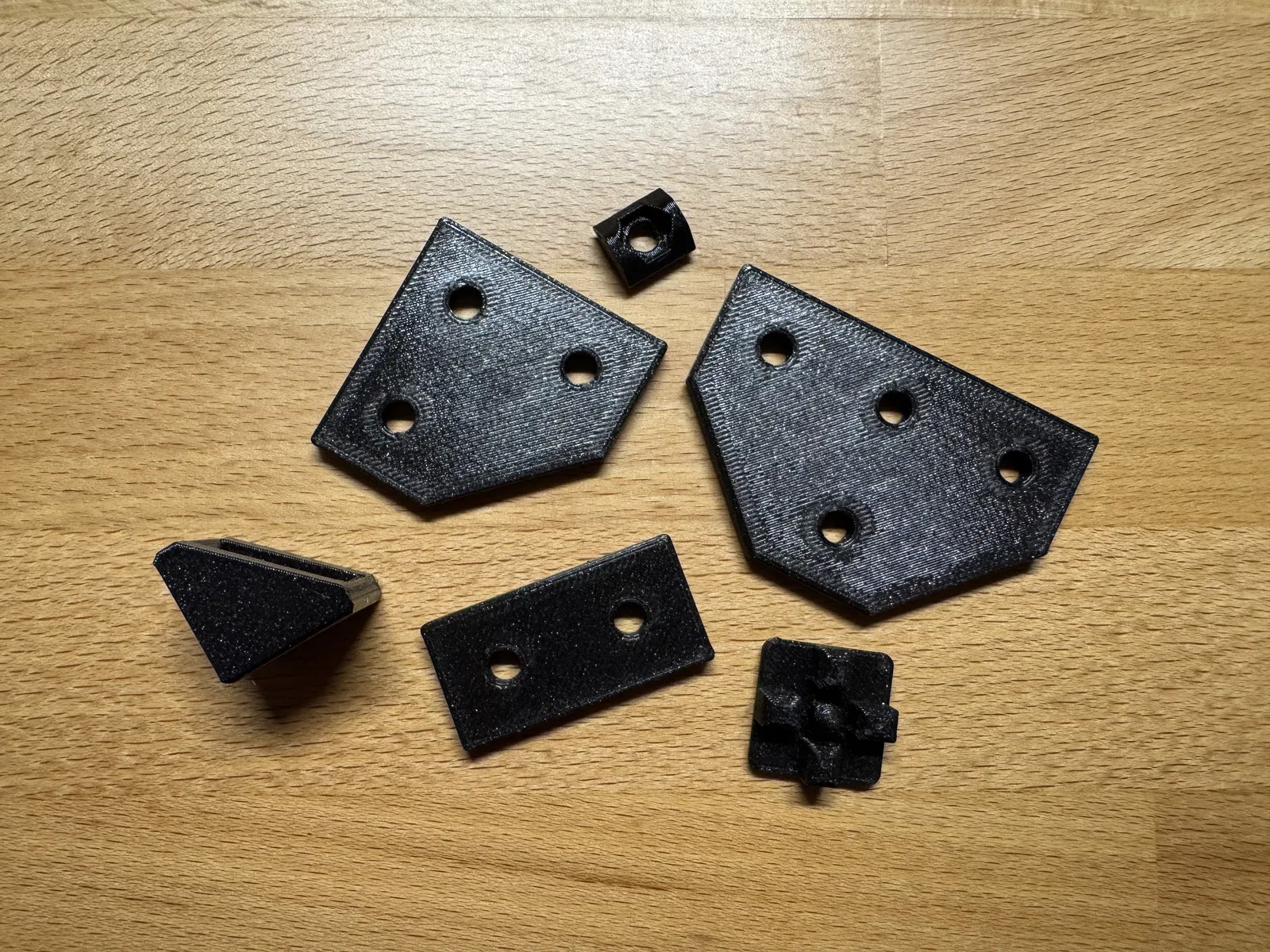

Hiện tại có các món sau:

• ke góc dạng nghiêng (angled corner bracket)

• plate nối dạng I, L và T (connecting plates)

• T-slot nut cho vít M4

Với T-slot nut, bạn sẽ cần thêm một đai ốc M4 loại DIN 439 (ISO 4035), vì đai ốc thường sẽ bị cấn vào profile khi lắp vào. Đây là loại đai ốc mỏng (low-profile) so với loại tiêu chuẩn. Không bắt buộc phải dán keo để cố định nó vào part in.

In ấn

• vật liệu: PETG, ASA hoặc tương tự

• walls (thành): 3 lớp trở lên

• layer height: 0.2 mm đến 0.25 mm

Cập nhật

Khi mình cần thêm part nào nữa, mình sẽ bổ sung ở đây.
