Đế có ngăn kéo cho Heat Insert Press

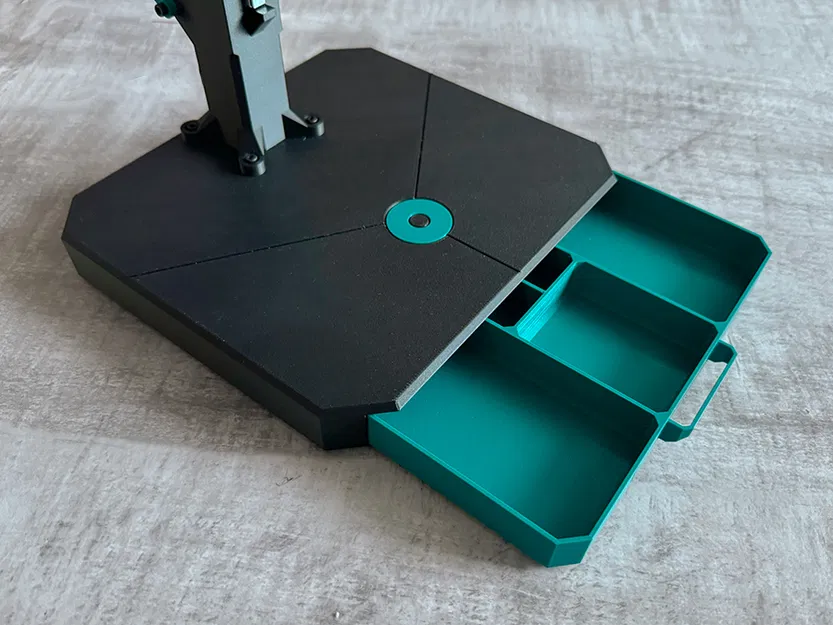

Mẫu Heat Insert Press của BaGooN là một thiết kế rất thành công: dễ in, dễ lắp, dễ bảo trì và dễ dùng. Tuy nhiên mình thiếu một chỗ để cất những món quan trọng như các loại tip khác nhau và vài heat insert ngay trên/đi kèm với press, nên mình làm thêm cái đế này với một ngăn kéo tích hợp.

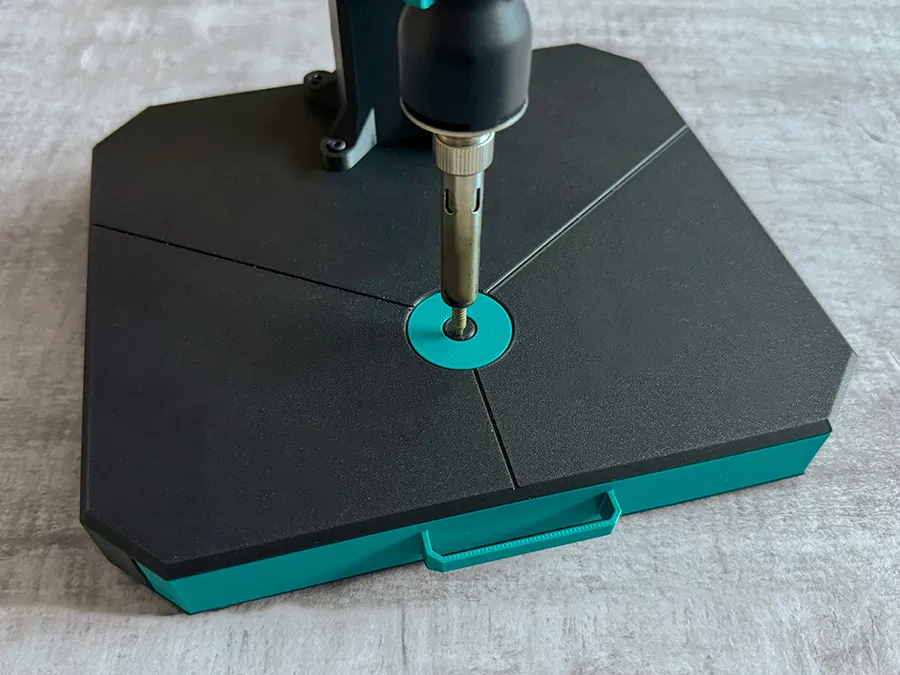

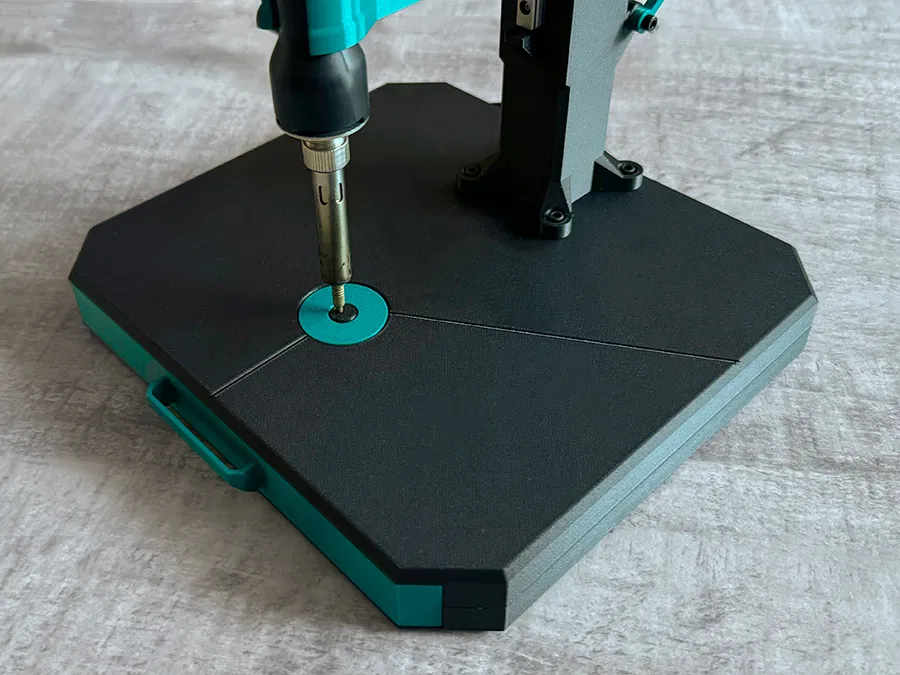

Phần mặt trên, mình lấy cảm hứng từ mẫu Stealth Press của Inconic FAB. Tùy cây soldering iron bạn dùng, đầu tip thậm chí chạm đúng tâm vòng tròn. Dù vậy với các holder khác thì có thể hơi khác một chút, nhưng chắc không thành vấn đề đâu ;-)

• Kích thước chiếm mặt bàn in của phần base: 210 x 191,5 x 13,4 mm

• Kích thước chiếm mặt bàn in của phần drawer: 194,3 x 186 x 20,6 mm

Cần thêm linh kiện:

Base và drawer dùng 3 cái nam châm chữ nhật 10x4x2 mm, giúp “snap in” nhẹ tay và giữ drawer chắc chắn ngay cả khi di chuyển.

Phần thân heat press sẽ được bắt vào bằng 4 con ốc (M3, dài khoảng 20–25 mm). Để làm vậy, cần cấy 4 heat insert vào mặt dưới của base; lỗ sâu 10 mm và đường kính 4 mm.

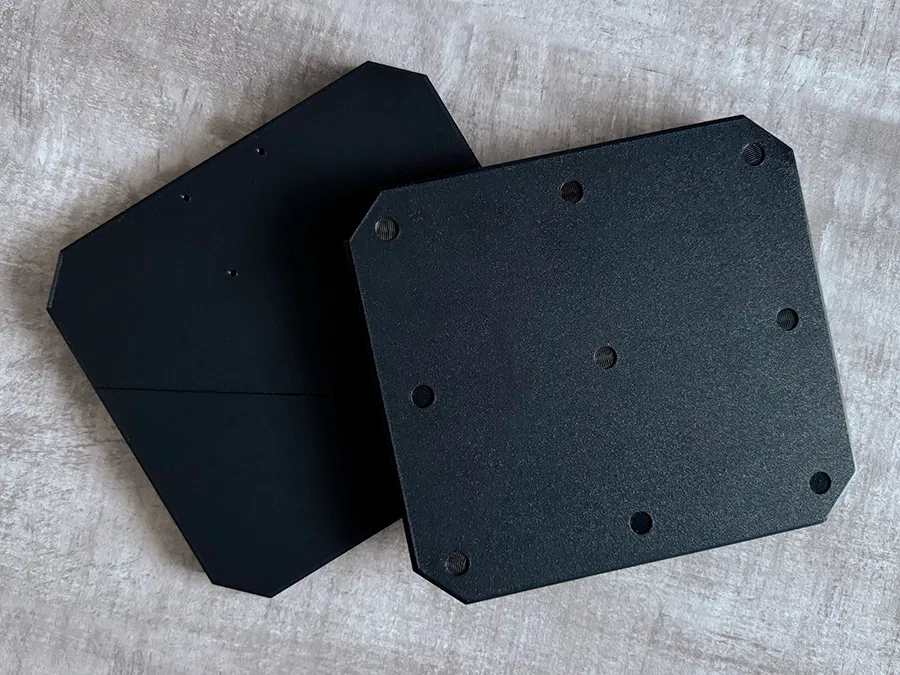

Bạn có thể dán 9 cái chân silicone đường kính 10 mm ở mặt dưới để chống trượt. Nếu không có loại chân tự dán, bạn cũng có thể tự in chân bằng TPU.

Cài đặt in (Print settings):

In khá dễ và hầu như dùng nozzle nào, layer height nào cũng được, nhưng mình gợi ý layer height 0.2 mm.

• Phần top và bottom của base không có gì đặc biệt. Không cần support, nhưng nếu muốn bạn có thể dùng support cho các hốc đặt chân silicone ở phần bottom hoặc khu vực vòng tròn của phần top.

• Drawer có tolerance 0.2 mm theo chu vi và 0.4 mm theo chiều cao, thường sẽ vừa. Tiếc là phần núm kéo (knob) thì cần support.

• Vòng tròn có tolerance 0.15 mm. Nếu không vừa, hãy dùng XY compensation trong slicer. Vòng tròn in rất nhanh nên bạn có thể in nhiều biến thể cùng lúc.

Lắp ráp base:

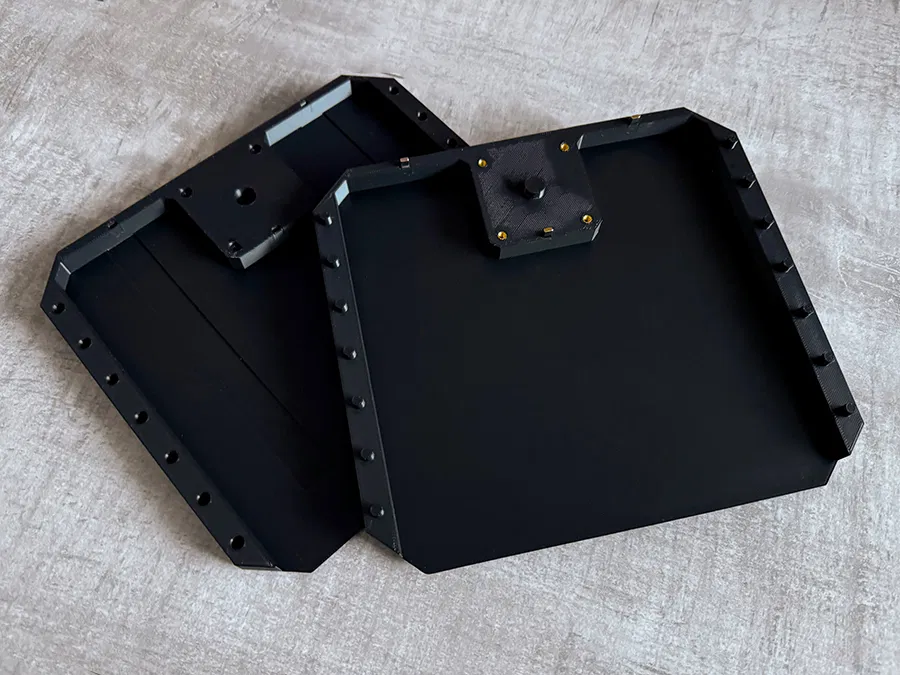

Lắp ráp đơn giản và khá trực quan. Trước tiên cấy heat insert vào mặt dưới (càng thẳng càng tốt!), rồi đặt nam châm vào các lỗ mở ở mặt dưới và cố định bằng một ít keo.

Tiếp theo, gắn nam châm vào drawer đúng cực (polarity) và cũng cố định bằng một ít keo — bước này sẽ dễ hơn nếu base chưa dán dính lại thành một khối.

Cuối cùng, bôi keo vào mặt dưới (các bề mặt và chốt liên kết), đặt phần top lên trên rồi kẹp bằng clamp cho tới khi khô hoàn toàn. Mình cố tình không dùng ốc để khỏi có quá nhiều lỗ ở mặt dưới ;-)

Khi mọi thứ đã khô và chắc chắn, bạn có thể bắt thân heat press vào base bằng 4 con ốc.

Các biến thể của model:

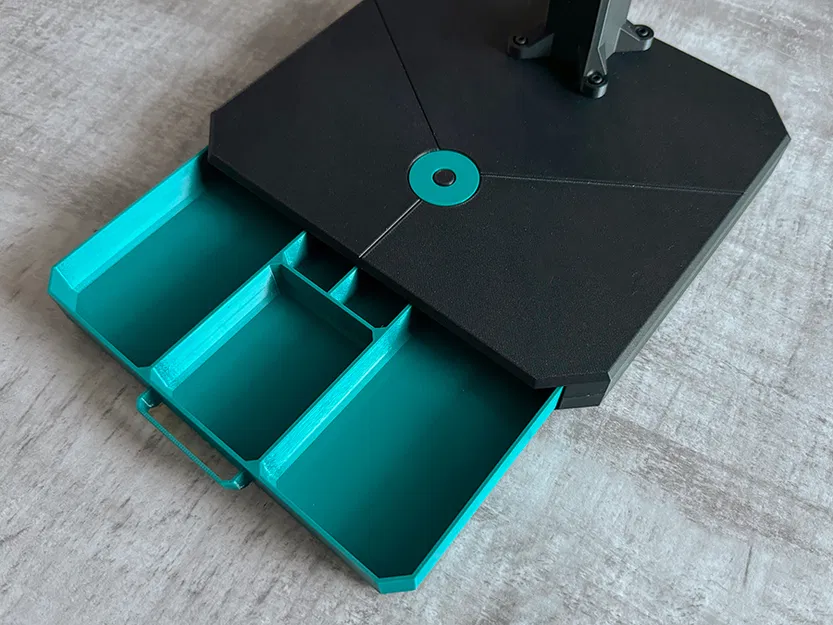

Phần top cũng có bản không có pattern và ring. Nhưng nhìn chán lắm. ;) Phần lower của base có bản có hoặc không có các lỗ placeholder cho chân silicone. Mình cũng đã tạo và up nhiều loại insert cho drawer với cách chia ngăn và kích thước ngăn khác nhau. Ngoài ra còn có một drawer không chia ngăn để bạn tự chia ngăn trong slicer nếu muốn. Mình cũng đã up file STEP của bản tiêu chuẩn.
