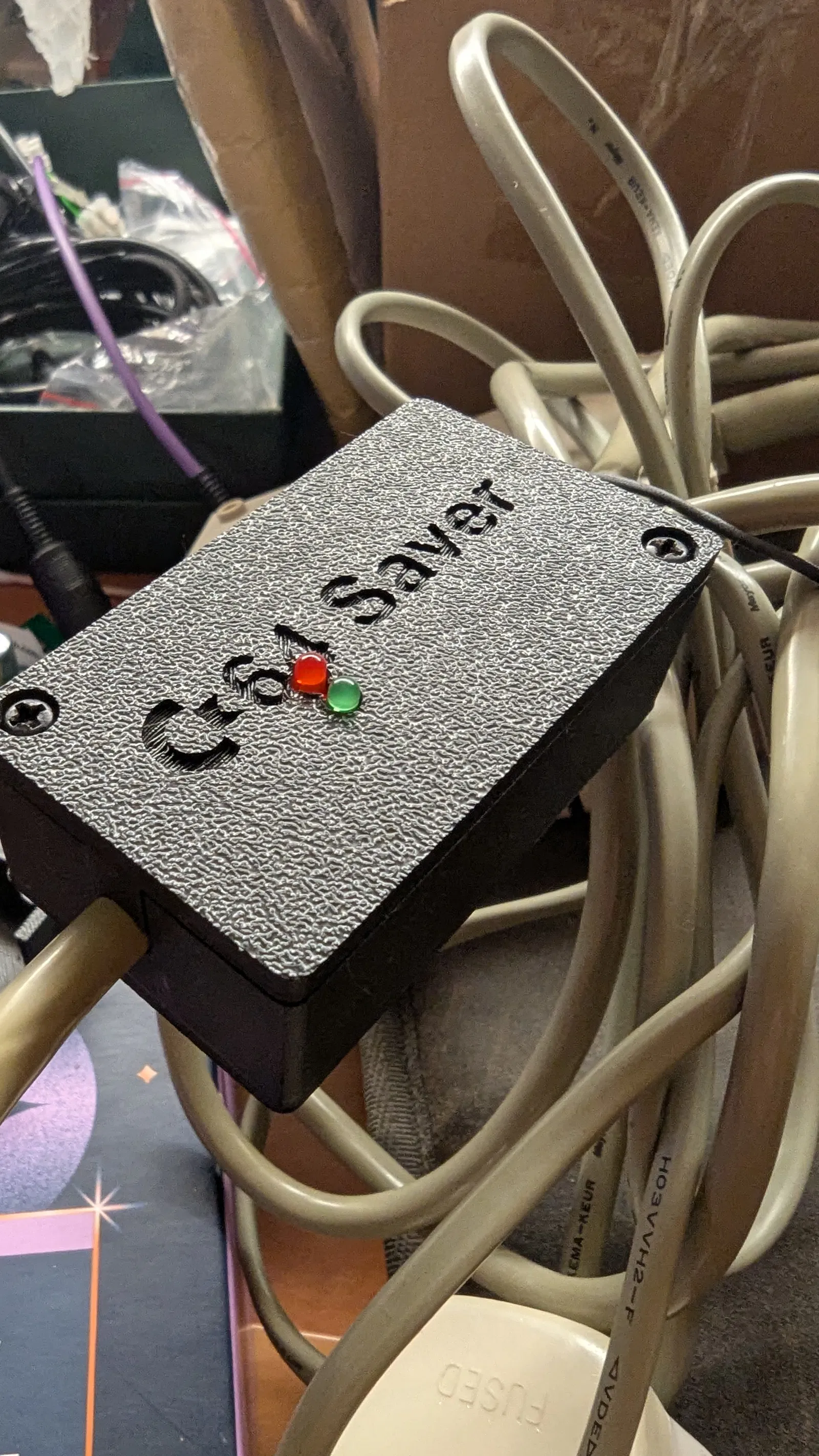

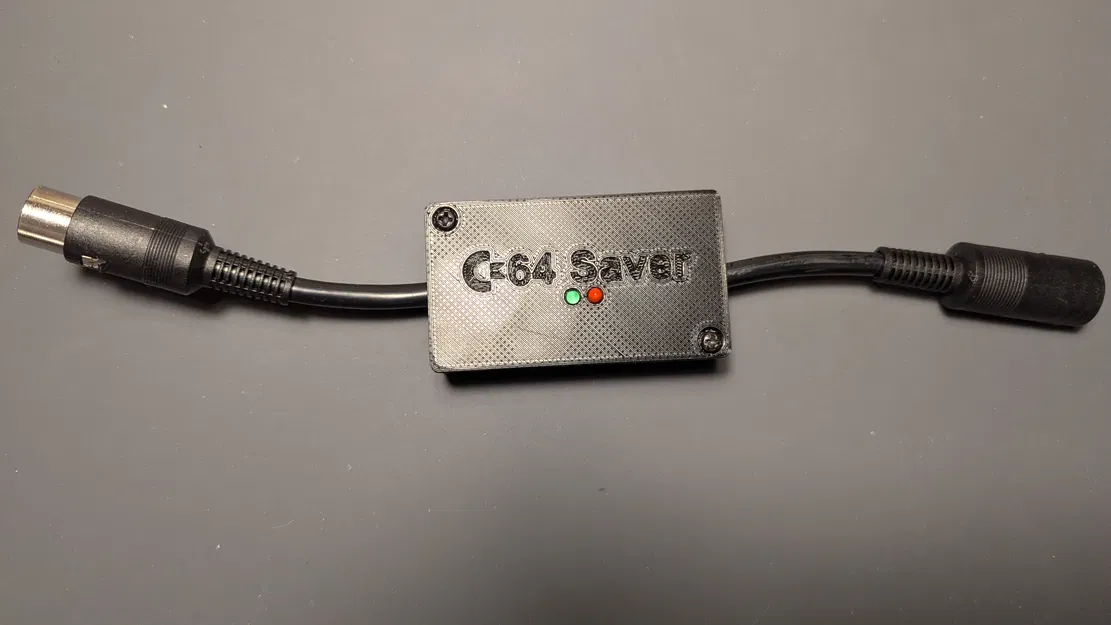

Vỏ C64 Saver v2.6 (Bảo vệ quá áp nguồn Commodore 64)

Bảo vệ Commodore 64 hoặc VIC-20 của bạn khỏi quá áp (over voltage)!

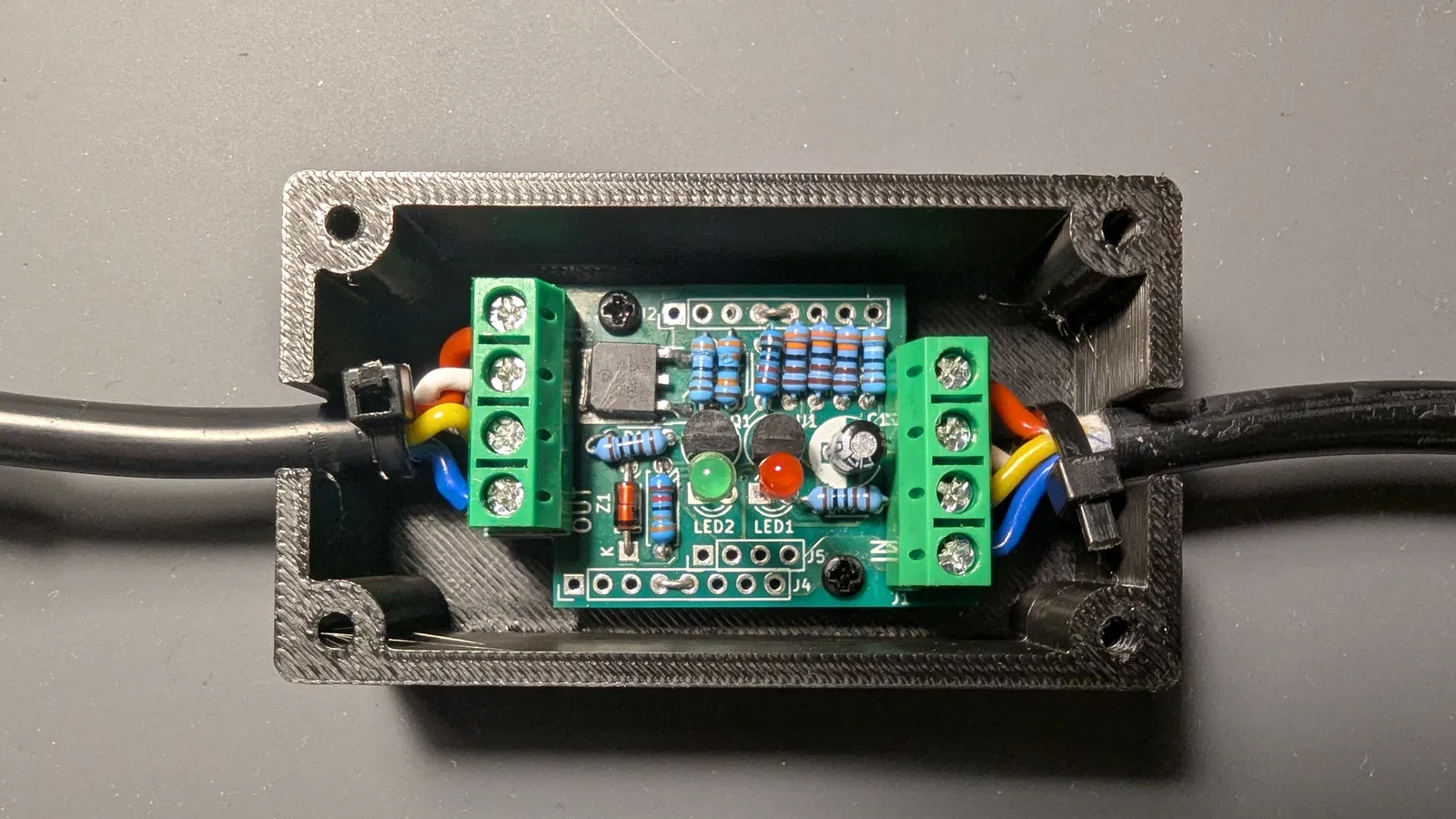

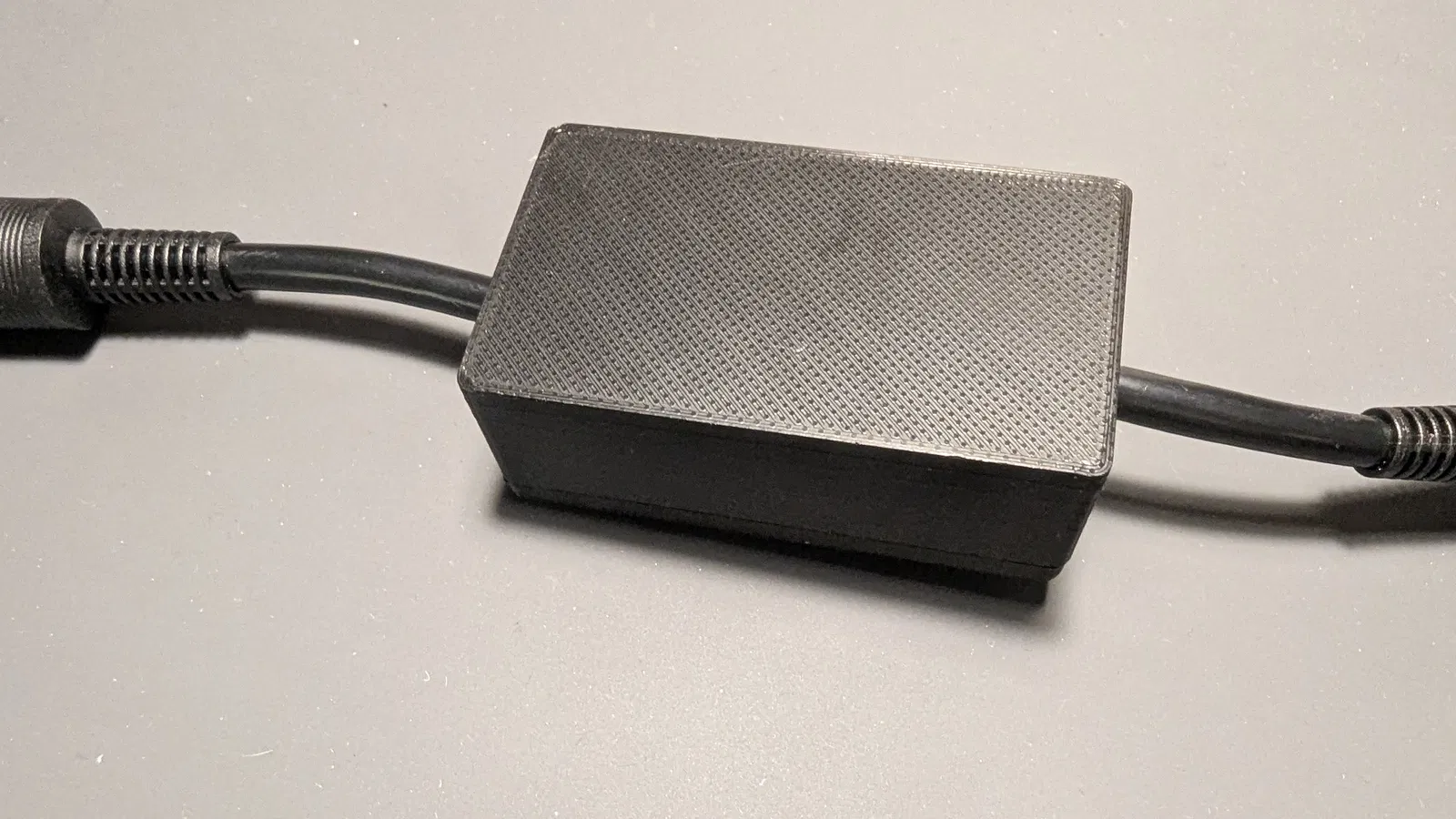

Cái case này được thiết kế để dùng được cho cả hai phiên bản surface mount (SMD) và through-hole (THT) của mạch C64 Saver v2.6 rất hay từ BWACKS. Xem thêm thông tin về dự án tại https://github.com/bwack/C64-Saver-bwack. Thiết kế có sẵn trụ bắt vít (screw posts) cho PCB và các cầu strain relief để bạn cố định dây cáp 4 lõi trước khi đóng case lại.

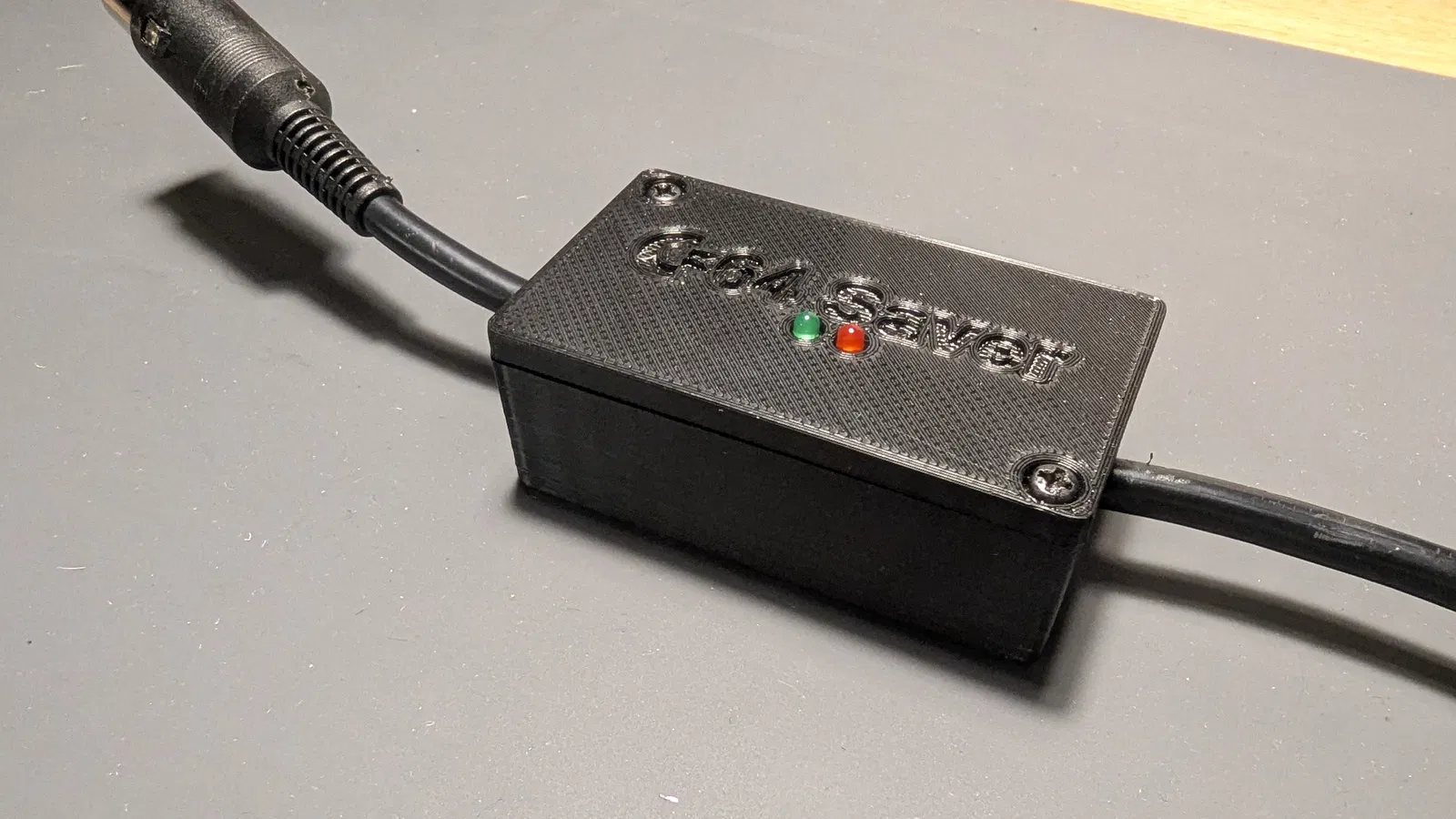

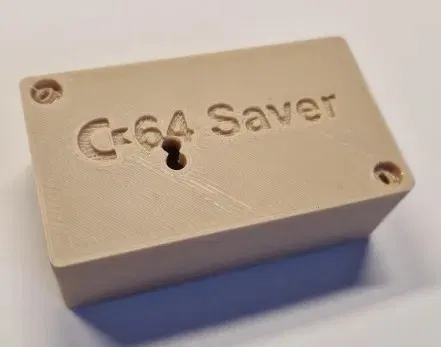

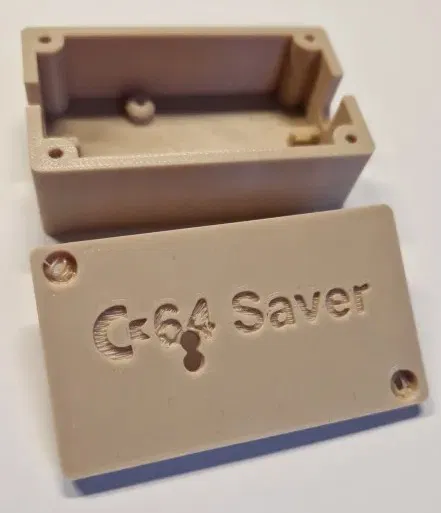

Bộ thiết kế này có 2 nắp (lid) khác nhau, với lỗ LED đặt đúng vị trí tùy theo bạn dùng board SMD hay through-hole. Lưu ý: cả hai nắp đều yêu cầu dùng LED through-hole, không dùng LED SMD. Nếu ai có chỉnh nắp để gắn được LED SMD thì báo giúp, mình sẽ vui vẻ thêm vào trang này. Phần hộp chính (main box) giống nhau cho cả hai loại nắp và có trụ bắt vít cho PCB cùng các cầu strain relief để siết dây rút (cable tie) vào dây cáp. Hộp có bốn lỗ vít để bạn không vô tình lắp PCB bị ngược chiều :)

Parts Required:

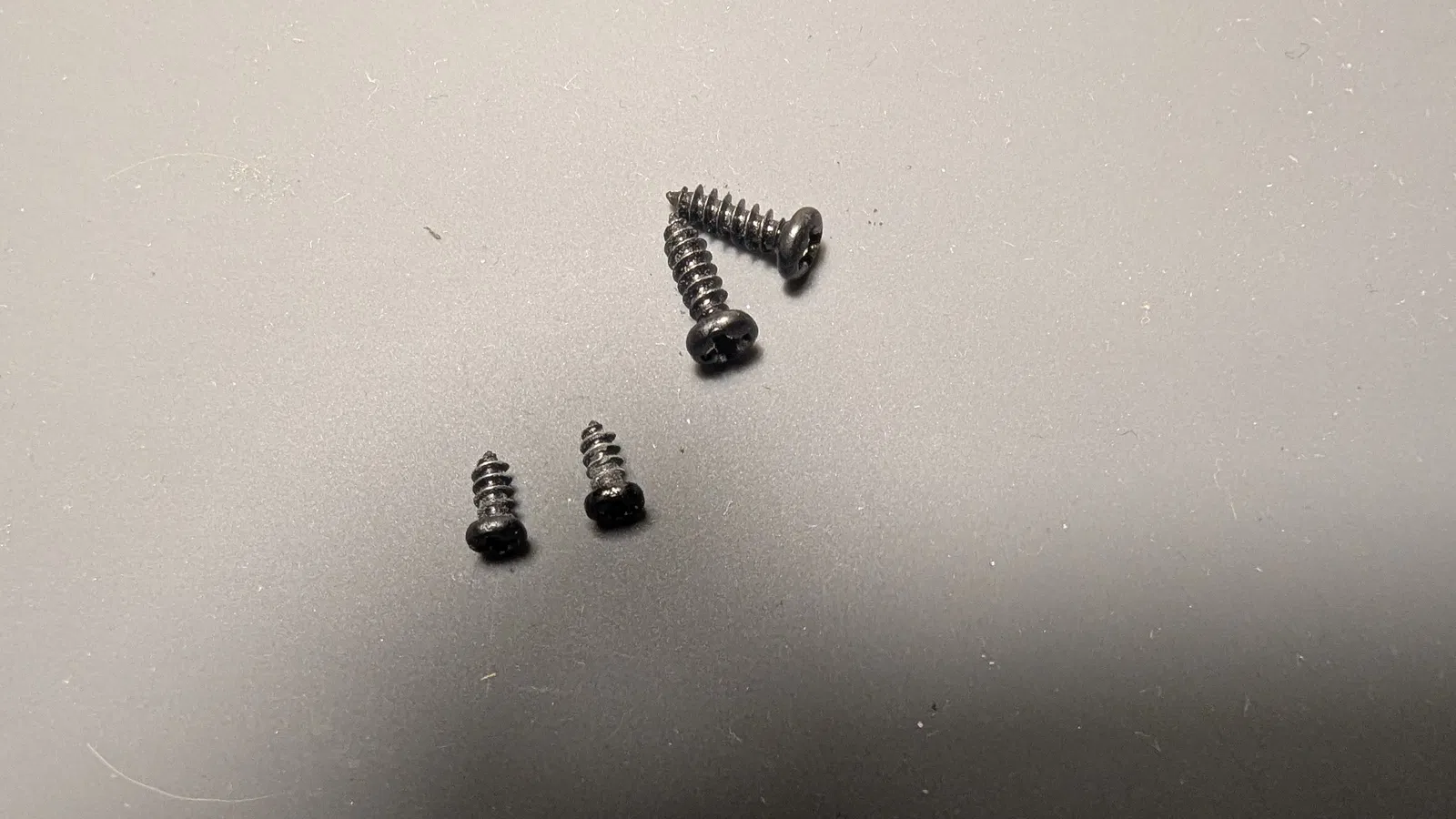

2 x vít M2.6, dài 6mm để bắt PCB bên trong case

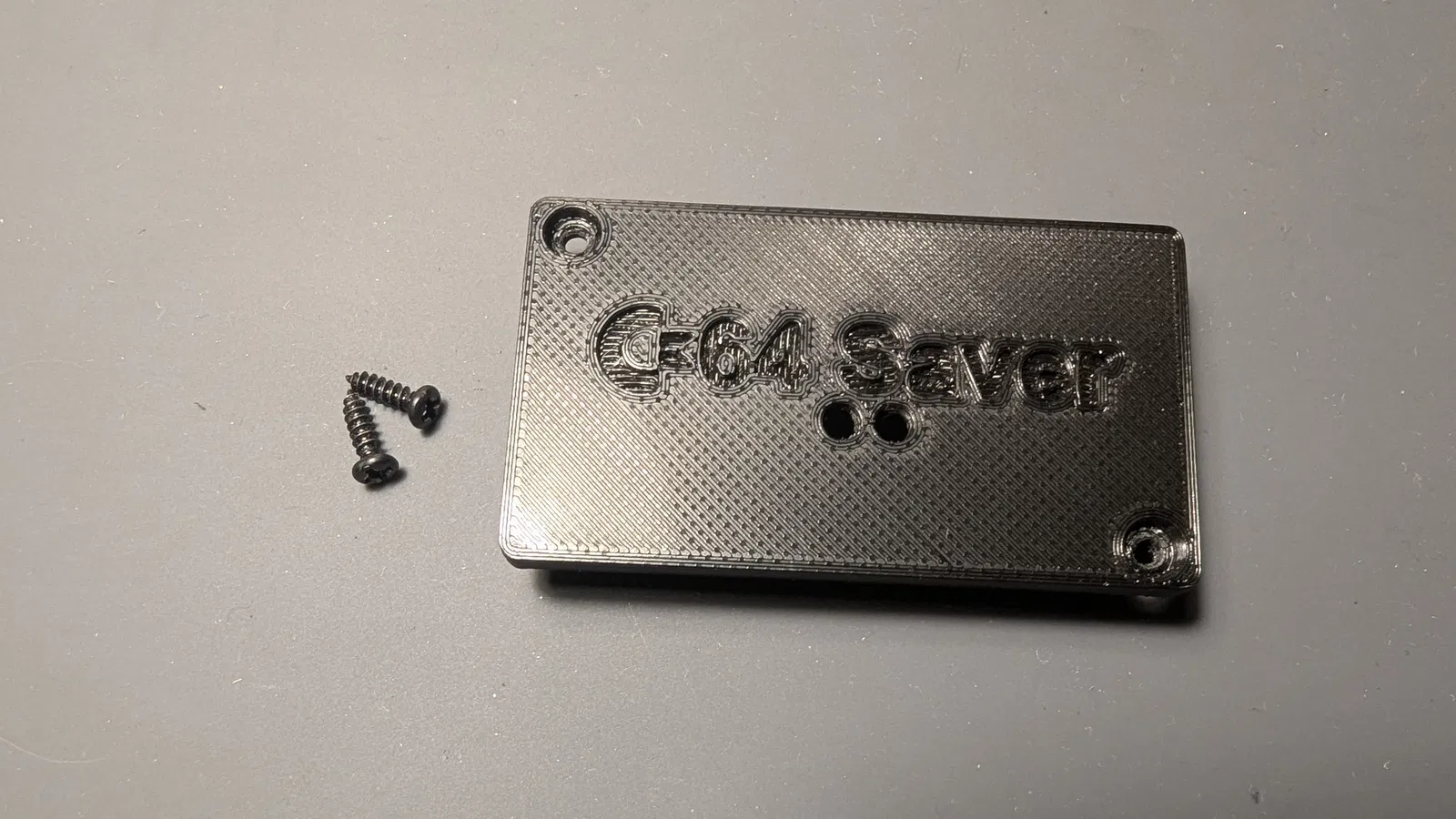

2 x vít M3, dài 10mm để bắt nắp xuống thân case

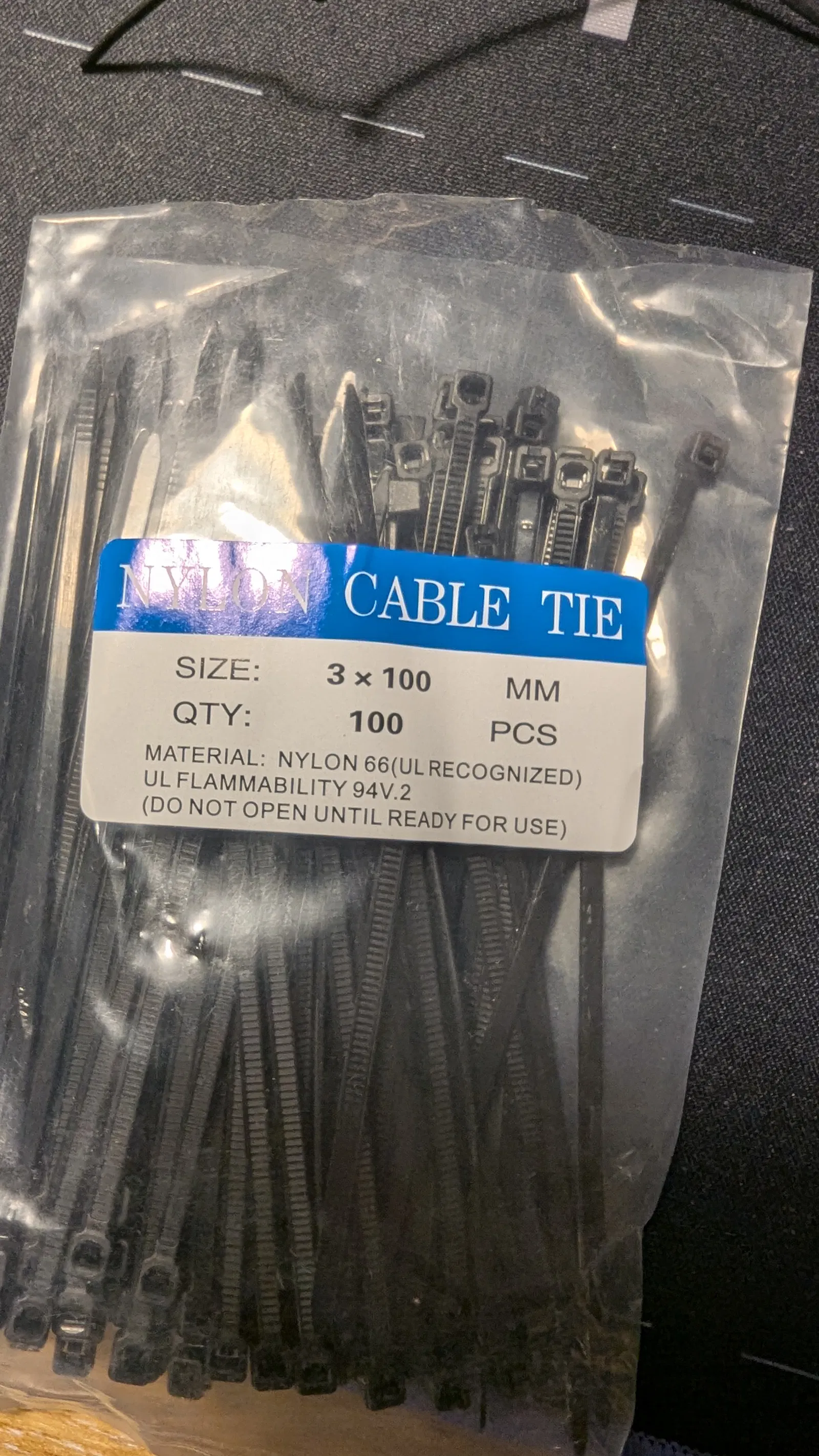

2 x dây rút 3x100mm để làm strain relief cho dây cáp
